1.3.3 Z
WEIFACHE
Um zu vermeiden, dass bei offiziellen Wettbewerben oder immer dann, wenn eine genaueste
Messung verlangt ist, die Lichtschranke durch einen nach vorne schwingenden Arm unterbrochen
wird, müssen zweifache Lichtschranken verwendet werden.
Diese Konfigurierung stellt sicher, dass die Zeit genau mit dem Durchgang des Oberkörpers des
Athleten startet, da der Impuls (je nach Position Start/Stop/Lap) nur dann erzeugt wird, wenn
beide Lichtschranken mit dem Oberkörper unterbrochen werden.

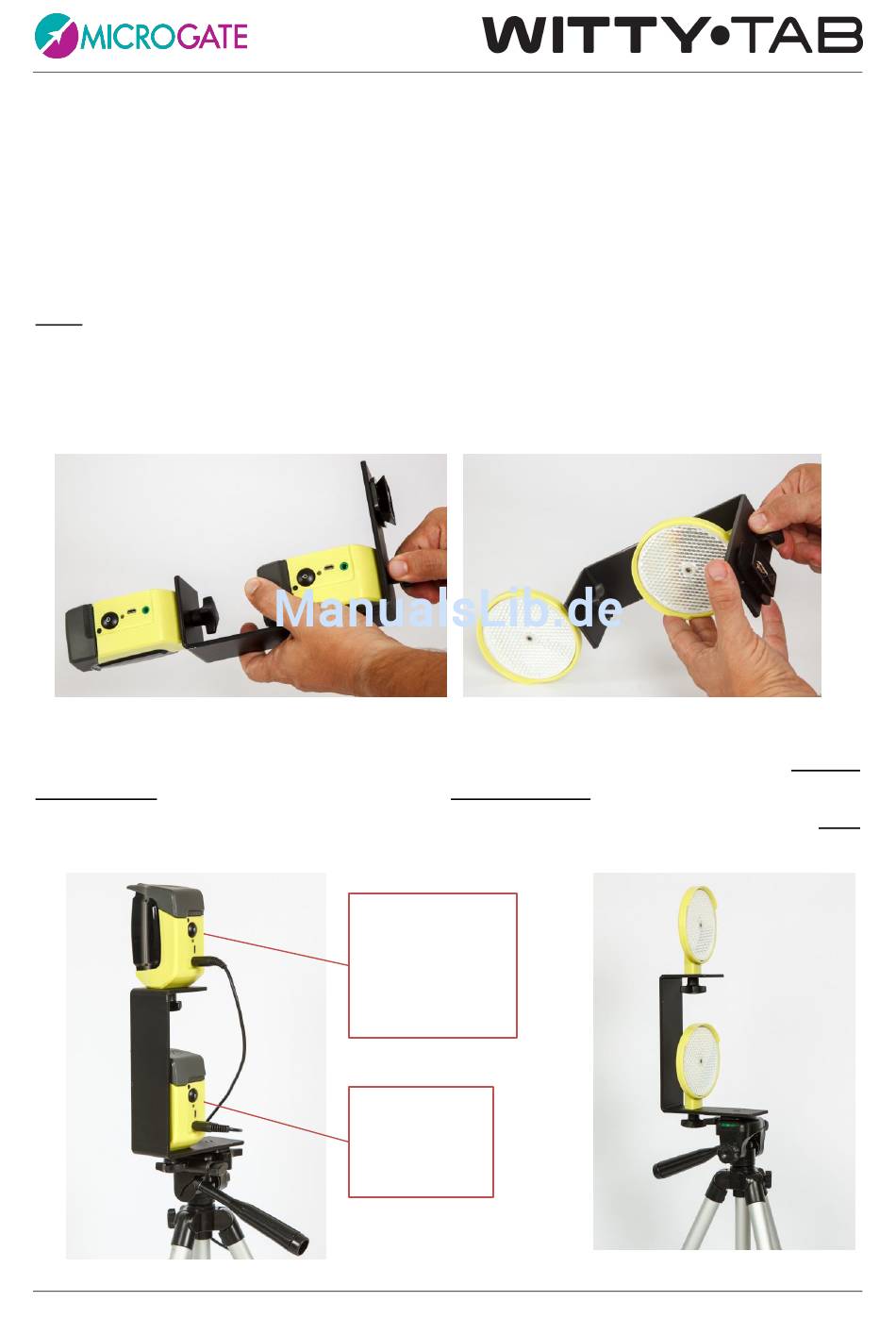

Zur Montage der Lichtschranken, die Stativ-Plattform, Lichtschranken und Reflektoren wie in der
Abbildung ersichtlich am C-Bügel festschrauben (die Lichtschranken werden im rechten Winkel
zum C-Bügel montiert).
Den C-Bügel schließlich auf das Stativ montieren und die zwei Lichtschranken mithilfe des Kabels
mit zwei Anschlussbuchsen verbinden. Als MASTER wird die Lichtschranke mit der höheren
Seriennummer definiert, die - sofern verbunden - langsamer blinkt als die SLAVE-Lichtschranke. Da
die Master-Lichtschranke das Signal an das Chronometer sendet, sollte die Antenne immer oben
montiert werden, um eine bestmögliche Reichweite zu erhalten.
Microgate
L
ICHTSCHRANKEN
Master:
höhere S/N, blinkt
normal.
Immer OBEN!
Slave:
niedrigere S/N,
blinkt schnell.
Witty·TAB Benutzerhandbuch S. 12 von 33
