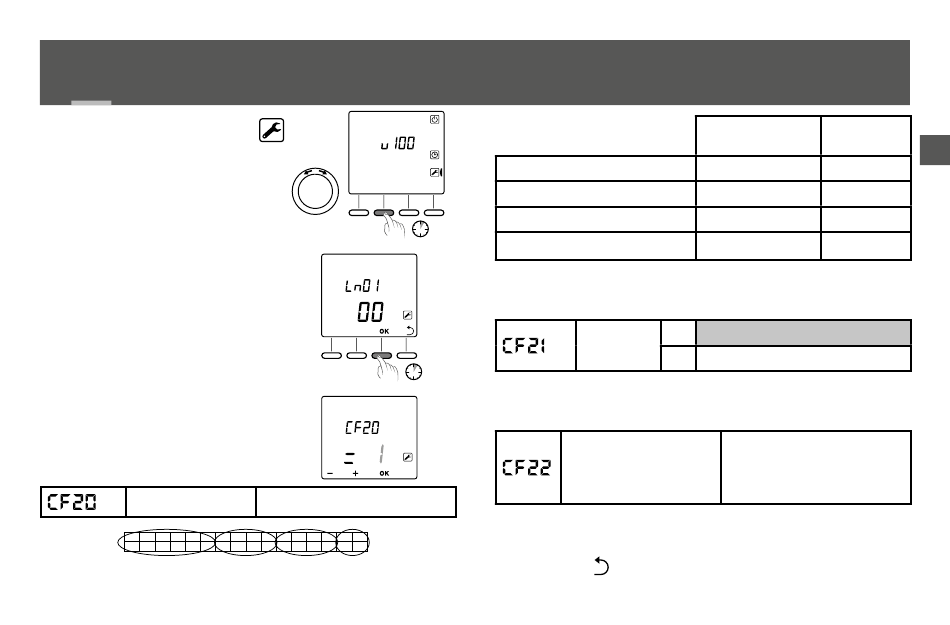

2/ Zuordnen eines Temperatur-
reglers mit der Schaltleiste
❶ Drehen Sie den Wahlschalter auf
❷ Drücken Sie 3 Sekunden auf die 2.
Taste von links. Lassen Sie wieder los.
❸ Auf dem Display wird Ln01
angezeigt. Drücken Sie auf OK, um die
Zuordnung zu bestätigen.
❹ Auf dem Display wird CF20
angezeigt. Drücken Sie auf OK, um
auf die Einstellungen zuzugreifen und
drücken Sie anschließend + bzw. -,
um den Ausgang zu wählen, dem der
Raumtemperaturregler zugeordnet
werden soll. Bestätigen Sie mit OK.
Ausgangsnummer
Y1
N
Y2
N
Y3
N
Y4
Beispiel :
(1)
5
6
7
8
9 10 11 12 13 14 15 16 17 18 19 20
Th 1
6
❷
.
❶
>3s
❸
❹
1 bis 16, je nach Installation.
N
Y5
N
Y6
N
Y7
N
Y8
N
Th 2
Th 3
Th 4
Thermostat 1 (Wohnzimmer)
Thermostat 2 (Wohnzimmer)
Thermostat 3 (Büro)
>3s
Thermostat 4 (Schlafzimmer)
❺ Auf dem Display wird CF21 angezeigt. Drücken Sie auf OK, um
auf die Einstellungen zuzugreifen und drücken Sie auf + bzw. -, um
den Sendertypen zu wählen. Bestätigen Sie mit OK.
Sendertyp
>3s
>3s
❻ Auf dem Display wird CF22 angezeigt. Drücken Sie auf OK, um
auf die Einstellungen zuzugreifen und drücken Sie auf + bzw. -, um
den Grenzwert zu wählen. Bestätigen Sie mit OK.
Begrenzung des
Heizwertprozentsatzes
Beginnen Sie die Vorgänge ❶ bis ❻ für jeden zuzuordnenden
Thermostat (Delta 8000 TAP Datenbus) von Neuem.
Drücken Sie auf
aktuellen Modus zu verlassen.
Ausgangsnummer
1
4
6
8
0
Fußboden (Standardeinstellung)
1
Heizkörper
Von 10 bis 100 % in 10er
Schritten
(100 % = Keine Begrenzung,
Standardeinstellung).
oder drehen Sie den Wahlschalter, um den
Gesteuerte
Ausgänge
DE
Y1, Y2, Y3
Y4, Y5
Y6, Y7
Y8
7
