1/ Installation
Da der Raumtemperaturregler in das Gehäuse integriert ist, muss
die Unterputzdose des Temperaturreglers wie folgt angebracht
werden:
- an einer Wand in zugänglicher Höhe (1,50 m)
- vor Hitze (Kamin, Sonnenlicht) und Durchzug (Fenster, Tür)
geschützt.
WICHTIG: Den Raumtemperaturregler nicht an einer Wand mit
Außenkontakt oder in einem unbeheizten Raum (z. B. Garage)
installieren. Die Unterputzdose muss an der Durchführung der
Kabelhülle unbedingt (mit Dichtungsmasse) abgedichtet werden,
damit die Fühlermessung nicht durch Luftzug verfälscht wird.

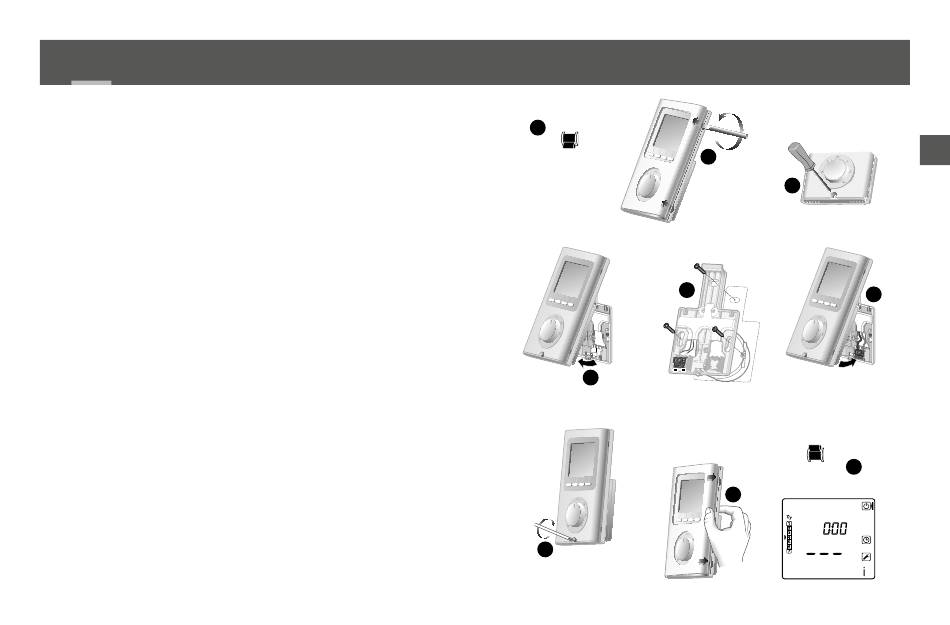

❶ Schalten Sie die Anlage aus.
❷ Trennen Sie das Gehäuse von seinem Sockel, indem Sie den
Zapfen mit einem Schraubenzieher eindrücken.
❸ Drehen Sie die Sperrschrauben aus (unverlierbare Schraube).
❹ Nehmen Sie das Gehäuse von seinem Sockel.
❺ Schließen Sie den Bus der Schaltleiste an die Klemmleiste des
Sockels an (keine Polarität zu beachten) und befestigen Sie den
Sockel auf der Unterputzdose (Achsabstand 60 mm). Hinweis: Der
Sockel muss zwingend mit 3 Schrauben befestigt werden.
❻❼ ❽ Montieren Sie den Raumtemperaturregler erneut auf
seinem Sockel.
❾ Schalten Sie die Anlage wieder ein.
