Opitec 125.553 Bauanleitung
Recycling flaschendeckel car
Quicklinks

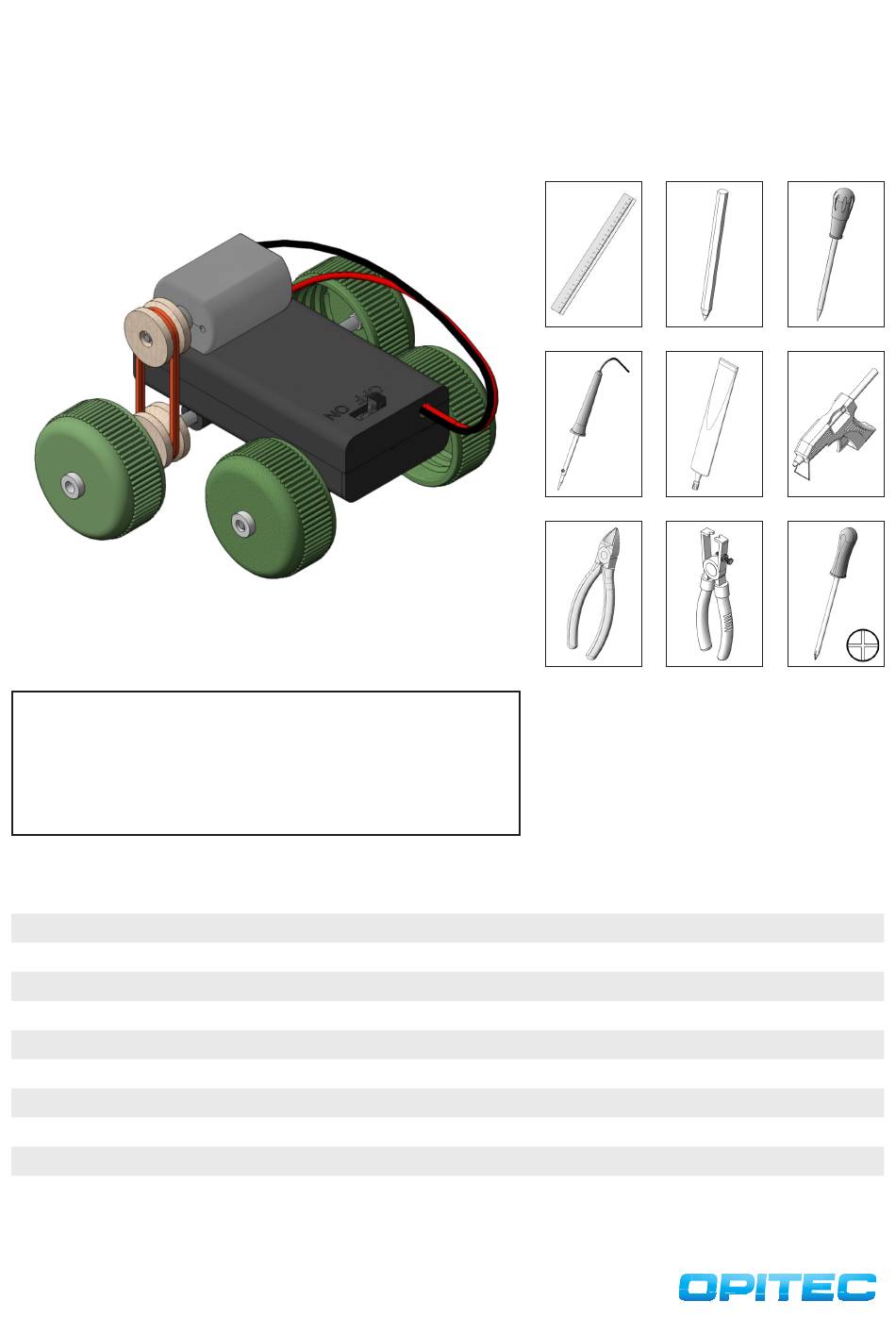

Recycling Flaschendeckel Car
Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel-
zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt-
zung der pädagogischen Arbeit. Dieser Bausatz darf von Kindern und Jugendlichen nur unter
Anleitung und Aufsicht von sachkundigen Erwachsenen gebaut und betrieben werden. Für
Kinder unter 36 Monaten nicht geeignet. Erstickungsgefahr!
Stückliste
Batteriehalter 2x AA
Motor
Metallachse
Metallachse
Gummiring
Schnurlaufrad
Distanzröllchen
Reduzierstück Ø4mm x Ø2mm
Reduzierstück Ø4mm x Ø3mm
1
125.553
HINWEIS:
Stückzahl
1
1
1
1
1
2
2
1
5
Benötigtes Werkzeug:
Lineal
Lötkolben (optional)
Seitenschneider
Zusätzliches Material:
4x Flaschendeckel (gleich groß), Teile-Nr. 10
2x Batterie AA (Mignon), Teile-Nr. 11
Maße (mm)
ca. 68x32x19
ca. 38x15x20
Ø3 x 70
Ø3 x 95
Ø40 x 1
Ø15 x Ø4 x 7
Ø7 x Ø3,2 x 25
Ø7 x Ø4 x Ø2 x 8
Ø7 x Ø4 x Ø3 x 8
Bleistift
Vorstecher
Sekundenkleber
Heißklebepistole
Abisolierzange
Kreuzschlitz-
Schraubendreher
Bezeichnung
Antrieb
Vorderachse
Hinterachse
Achslager
Teile-Nr.
1
2
3
4
5
6
7
8
9
Verwandte Anleitungen für Opitec 125.553
Inhaltszusammenfassung für Opitec 125.553
- Seite 1 Zusätzliches Material: HINWEIS: 4x Flaschendeckel (gleich groß), Teile-Nr. 10 Bei den OPITEC Werkpackungen handelt es sich nach Fertigstellung nicht um Artikel mit Spiel- 2x Batterie AA (Mignon), Teile-Nr. 11 zeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstüt- zung der pädagogischen Arbeit.
- Seite 2 Bauanleitung 125.553 Recycling Flaschendeckel Car Reduzierstück (9, Ø3mm) in ein Schnurlaufrad (6) kleben Reduzierstück (8, Ø2mm) in ein Schnurlaufrad (6) kleben Flaschendeckel säubern und mittig ein Loch mit etwa Ø4mm ein- Reduzierstück (9) durch die Bohrung stecken und bei Bedarf festkleben stechen.
- Seite 3 Batteriedeckel wieder aufsetzen und schließen. Distanzröllchen (7) an die gezeigte Position mittig festkleben. Die Schraube nicht bedecken! Motor (2) mit der Achse mittig über dem hinteren Achslager befesti- Kabel mit den Motorfähnchen verdrillen, optional verlöten. Für Fahrt- gen. richtung „vorwärts“ die schwarze Leitung mit dem rot markierten Fähnchen verbinden.
- Seite 4 Bauanleitung 125.553 Recycling Flaschendeckel Car Position der Rädchen Den Gummiring (5) doppelt legen, mehrmals zwischen den Fingern dehnen, damit dieser nicht zu stramm sitzt, und in die Lauffläche einlegen. Metallachse 3x70mm (3) durch das vordere Achslager stecken und Die 4 vorbereiteten Räder auf die Achsen stecken, bei Bedarf ausmitteln festkleben.
