Elektro-Schaltpläne
1
2
3
4
5
6
7
8
9
Kurzzeichen
(nach IEC 60757)
10
BN
RD
11
RDBK
Seite 30
Fahrzeugmasse /
Klemme 31
Klemme 15
Farbe
Braun
Rot
Rot-Schwarz
Stecker
Molex Mini-Fit Jr.
Sicherung
2 A
Fahrzeugbatterie /
Klemme 30

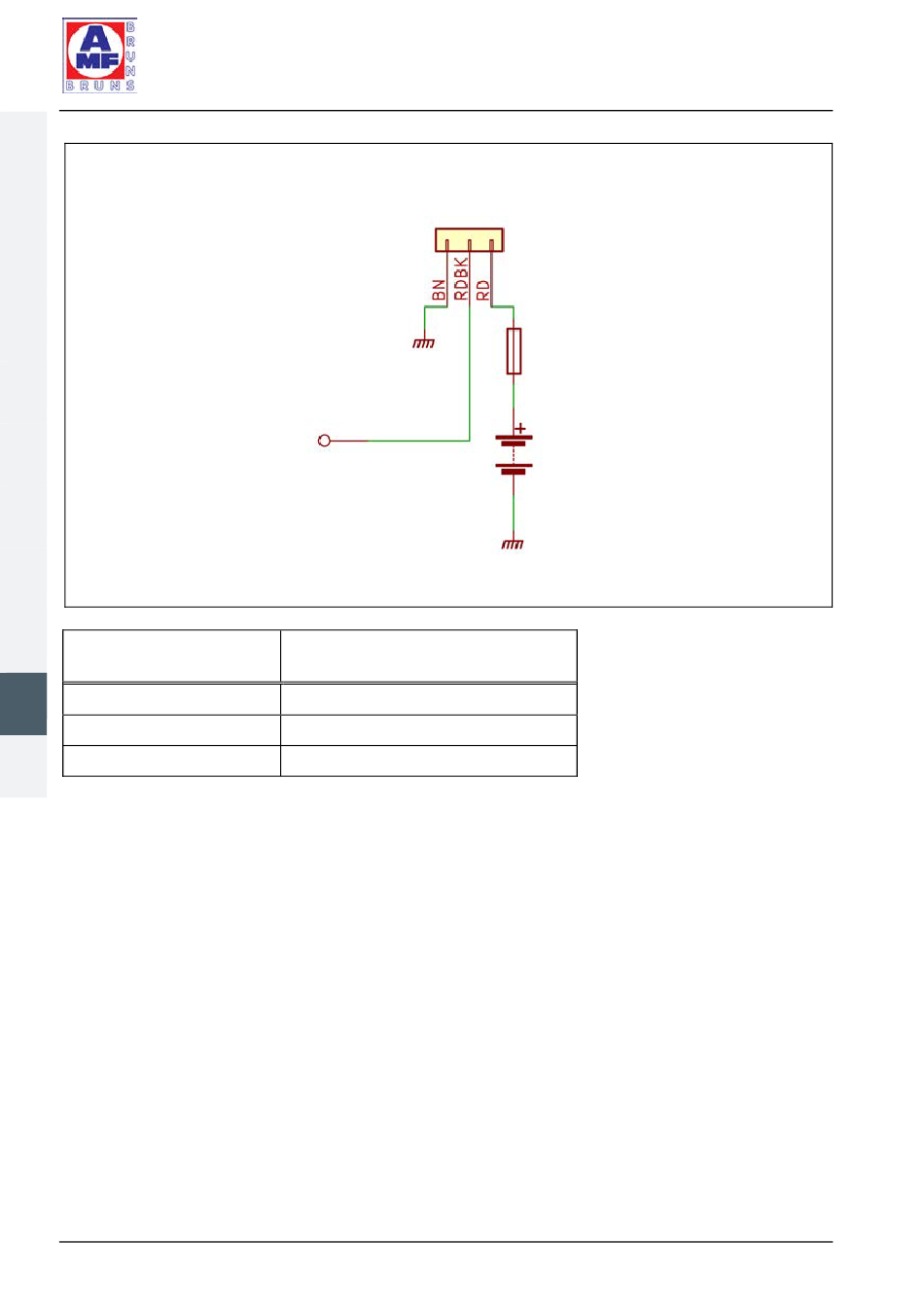

Abbildung 8: Elektro-Anschlussplan
SecurePlus System
