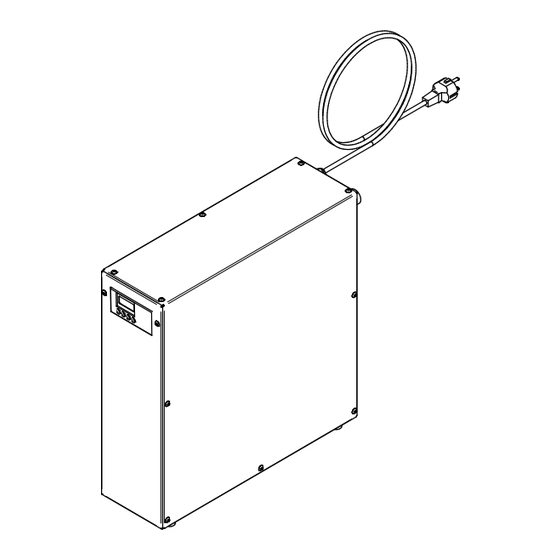

Smeg WO-10 Handbuch
Vorrichtung mit umgekehrter osmose für gläserspülmaschine für horeca-anwendungen
Verwandte Anleitungen für Smeg WO-10
Inhaltszusammenfassung für Smeg WO-10
- Seite 1 WO-10 Vorrichtung mit umgekehrter Osmose für Gläserspülmaschine für HORECA-Anwendungen HANDBUCH zur Bedienung und Wartung 7598022SG - Manuale WO-10 TED 23-11-13 SMEG - 1 -...
-
Seite 2: Inhaltsverzeichnis
ANLAGE I - ENTSORGUNG VON ELEKTRISCHEN/ELEKTRONISCHEN GERÄTEN ..........25 ANLAGE II – ERSATZTEILLISTE ............................ 26 ANLAGE III – CE-KENNZEICHNUNG..........................26 ANLAGE IV – WARTUNGSREGISTER ........................... 27 ANLAGE V – ANSCHLÜSSE DER ELEKTRONIKKARTE ....................28 7598022SG - Manuale WO-10 TED 23-11-13 SMEG - 2 -... -
Seite 3: Hersteller Und Kundendienst
Vorrichtungen oder Werkzeugen vorsieht. Fordert auf zum Ablesen eines Messwerts, zum Kontrollieren einer Anzeige, zur Durchführung einer Sichtkontrolle usw. GEFAHRENHINWEISE Allgemeine Gefahr mit Risiko für den Benutzer Elektrische Gefahr VERBOTS-HINWEISE Verbot 7598022SG - Manuale WO-10 TED 23-11-13 SMEG - 3 -... -
Seite 4: Eigenschaften Der Vorrichtung
EIGENSCHAFTEN DER VORRICHTUNG VORGESEHENE VERWENDUNG WO-10 ist eine Vorrichtung zur Aufbereitung von Trinkwasser, die in der Lage ist, die organoleptischen und chemischen Eigenschaften zu ändern und den Salzgehalt zu reduzieren. Außerdem kann das Wasser gegen Beeinträchtigungen geschützt werden, die in Wasserleitungen auftreten können, wie zum Beispiel Infiltrationen bei Arbeiten an der Leitung oder bei Leitungsbrüchen sowie auch... -
Seite 5: Komponenten
Durchsatz und der Qualität des Wassers führen. Es ist nicht möglich, Abwässer, Salzwasser oder Wasser mit chemischen, physikalischen oder bakteriologischen Bedingungen aufzubereiten, die die praktischen Möglichkeiten der Aufbereitung durch umgekehrte Osmose übersteigen (Industrieabwässer oder chemische Verarbeitungen). 7598022SG - Manuale WO-10 TED 23-11-13 SMEG - 5 -... -
Seite 6: Technische Eigenschaften
WASSERENTHAERTER = Enthärter oder Antiscalant-Dosierung notwendig Maschine nicht installieren, wenn Wasserhärte >25°dH oder pH>9.5 oder Leitfähigkeit>1200 µS. SCHWARZ WEISS ENTHAERTER WEISS ENTHAERTER BLAU SCHWARZ SCHWARZ WEISS Wasserhärte (°dH) Wasserhärte (°dH) 7598022SG - Manuale WO-10 TED 23-11-13 SMEG - 6 -... -
Seite 7: Allgemeine Abmessungen
10. Auslass Permeat ¾” M 4. Schaufelpumpe 300 Liter/Stunde 11. Auslass ¼” 5. Motor 180 W, flüssigkeitsgekühlt 12. Netzstecker Stromversorgung 6. Membran 3012 300gpd 13. Elektronikkarte 7. Permeatblock 14. Interne Lüftungsöffnungen 7598022SG - Manuale WO-10 TED 23-11-13 SMEG - 7 -... -
Seite 8: Installation
INSTALLATION Die Installation von WO-10 muss an einem kühlen, trockenen und gut belüfteten Ort vorgenommen werden. ACHTUNG Die Installation des Gerätes muss von qualifiziertem Personal unter Beachtung der gesetzlichen Bestimmungen vorgenommen werden; es müssen ein Hahn (zum Schließen der Wasserzufuhr bei Wartungsarbeiten), ein Rückschlagventil sowie Wasserentnahmepunkte vor und nach der Vorrichtung und ein Stromanschluss vorgeschaltet werden, die für den Benutzer zugänglich sind. -
Seite 9: Positionierung Des Gerätes
Ableitung des Unterdruckwächters und dem Einlass der Schaufelpumpe zu installieren. 1. Kopf PRO:fine serienmäßig 5. Einlass Kopf 2. Kartusche PRO:fine BLU Small 6. Ableitung Unterdruckwächter 3. Befestigungsschrauben Bügel M5x20 7. Einlass Pumpe 4. Auslass Kopf 8. Gummielement 7598022SG - Manuale WO-10 TED 23-11-13 SMEG - 9 -... -
Seite 10: Auswechseln Des Kappilarabflusses
Setzen Sie den O-Ring wieder in den Befestigungs-Clip der Reduzierung ein, um das Kapillarrohr zu blockieren. 1. Anschluss 4 mm 2. O-Ring zur Befestigung des Kapillarrohrs /DETAIL A O/DETAIL B 7598022SG - Manuale WO-10 TED 23-11-13 SMEG - 10 -... -
Seite 11: Typische Installation Des Abflussbügels
Ziehen Sie die Befestigungsmutter fest und installieren Sie das Rückschlagventil mit dem Pfeil in Richtung des Bügels in der Nähe des Abflusses. 1. Abflusssiphon 2. Abflussbügel 3. Schraube 4. Mutter Befestigung Abflussleitung 5. Auslassleitung ¼” 6. Rückschlagventil ¼” 7598022SG - Manuale WO-10 TED 23-11-13 SMEG - 11 -... -
Seite 12: Funktionsweise
Sanifizieren Sie die Maschine, wie in Abschnitt 5.7 beschrieben. NORMALE BENUTZUNG Für die normale Benutzung von WO-10 muss die Maschine immer eingeschaltet sein. Die Maschine schaltet sich bei jedem Spülvorgang der Spülmaschine automatisch ein. Alle 6 Stunden öffnet die Maschine sich automatisch das Magnetventil Einlass, um die Membranen für 2 Minuten durchzuspülen. -
Seite 13: Funktionsweise Der Elektronikkarte
Taste Reset Drucke > Die Karte zeigt “press E Reset T” an; drücken Sie erneut die Taste Filter Bestätigung der Rückstellung der Filter; die Karte zeigt dann “Wert geladen” an 7598022SG - Manuale WO-10 TED 23-11-13 SMEG - 13 -... -
Seite 14: Wartung 0000
KUNDE Anzeige Standby mit der Taste . Wählen Sie die abgespeicherten Namen mit SMEG den Tasten aus und bestätigen Sie mit der Taste . Die Karte zeigt “Wert geladen” an. 7598022SG - Manuale WO-10 TED 23-11-13 SMEG - 14 -... - Seite 15 Seite; öffnen Sie die Änderung des Sprache Umrechnungsparameters Sprache mit der Taste . Ändern Sie den Wert mit Sprache den Tasten und bestätigen Sie mit der Taste . Die Karte Deutsch zeigt “Wert geladen” an. 7598022SG - Manuale WO-10 TED 23-11-13 SMEG - 15 -...
-
Seite 16: Ordentliche Wartung
ACHTUNG Verwenden Sie ausschließlich Originalersatzteile. ACHTUNG Die interne Elektrik von WO-10 wird mit 230 V gespeist. Entfernen Sie vor dem Öffnen des Geräts die Abdeckungen und/oder die Paneele und/oder die Schutzroste und stellen Sie sicher, dass der Netzstecker nicht eingesteckt ist. -
Seite 17: Auswechseln Der Vorfilterkartusche
Lösen Sie für die Reinigung die drei Befestigungsschrauben des Körpers des Magnetventils und reinigen Sie die internen Elemente mit fließendem Wasser und/oder Druckluft; bauen Sie dann alles wieder zusammen. Montieren Sie das gereinigte/ersetzte Magnetventil in umgekehrter Reihenfolge. 7598022SG - Manuale WO-10 TED 23-11-13 SMEG - 17 -... -
Seite 18: Überprüfung Der Tarierungen
Entnehmen Sie nach zwei Minuten eine Probe und messen Sie die Leitfähigkeit mit einem ordnungsgemäß tarierten Referenzinstrument. Stellen Sie das Potentiometer für die Tarierung der Leitfähigkeit ein, bis der Wert dem mit dem Referenzinstrument gemessenen Wert entspricht. 7598022SG - Manuale WO-10 TED 23-11-13 SMEG - 18 -... -
Seite 19: Reinigung Der Anschlüsse Der Leitfähigkeitssonde
Wechseln Sie den Filter aus und schließen Sie den Unterdruckwächter wieder an. Schalten Sie die Maschine ein und geben Sie zumindest 10 Minuten Wasser aus, bis alle Rückstände der Sanifizierungslösung aus der Maschine entfernt worden sind. 7598022SG - Manuale WO-10 TED 23-11-13 SMEG - 19 -... -
Seite 20: Auswechseln Der Schaufelpumpe
Schmieren Sie die O-Ringe und die obere Dichtung vor dem Einsetzen der Membran in das Gefäß. Die Gefäße in umgekehrter Reihenfolge einbauen. Für zumindest 15 Minuten Wasser ausgeben, um den Durchsatz und die Qualität des Permeats zu überprüfen. 7598022SG - Manuale WO-10 TED 23-11-13 SMEG - 20 -... - Seite 21 Toleranz ± 10 %. Data Scala/Scale Proge Il presente disegno non può essere utilizzato né riprodotto o reso This draw cannot be used nor reproduced or given to third parts w 7598022SG - Manuale WO-10 TED 23-11-13 SMEG - 21 -...
-
Seite 22: Ausserordentliche Wartung
Bauen Sie die Abdeckung der Maschine durch Lösen der Befestigungsschrauben ab und lösen Sie die Befestigungsschrauben der Karte. Öffnen Sie die Abdeckung der Karte und ersetzen Sie die durchgebrannte Sicherung durch eine gleichwertige 5x20 T3.15A. Die Karte in umgekehrter Reihenfolge einbauen. 7598022SG - Manuale WO-10 TED 23-11-13 SMEG - 22 -... -
Seite 23: Problemlösung
Bei eingeschaltetem und funktionierendem Display öffnen sich das Magnetventil Einlass nicht. Ursache Lösung Magnetventil defekt Magnetventil auswechseln. Spule durchgebrannt Spule auswechseln. Die Verkabelung und die Befestigung der Kabel an den Klemmen Falsche Verkabelung kontrollieren. 7598022SG - Manuale WO-10 TED 23-11-13 SMEG - 23 -... - Seite 24 Karte defekt Karte auswechseln. Falsche Anschlüsse. Die Anschlüsse des Einlasses/Auslasses wurden vertauscht. Problem: Bei offenem Hahn funktioniert die Maschine unregelmäßig. Ursache Lösung Überdruckwächter auf einen zu niedrigen Druck Druckwächter tarieren. tariert 7598022SG - Manuale WO-10 TED 23-11-13 SMEG - 24 -...
-
Seite 25: Anlage I - Entsorgung Von Elektrischen/Elektronischen Geräten
Die angemessene Entsorgung und das anschließende sachgerechte Recycling tragen mit zur Vermeidung von möglichen negativen Umweltauswirkungen der Materialien bei, aus denen das gerät besteht. Die unsachgemäße Entsorgung des Produkts durch den Benutzer führt zur Anwendung der von der geltenden Gesetzgebung vorgesehenen Verwaltungsstrafen. 7598022SG - Manuale WO-10 TED 23-11-13 SMEG - 25 -... -
Seite 26: Anlage Ii - Ersatzteilliste
ANLAGE IV – WARTUNGSREGISTER INSTALLATION BEAUFTRAGTER TECHNIKER DATUM UNTERSCHRIFT ORDENTLICHE WARTUNG BEAUFTRAGTER TECHNIKER DATUM UNTERSCHRIFT 7598022SG - Manuale WO-10 TED 23-11-13 SMEG - 27 -... -
Seite 27: Anlage V - Anschlüsse Der Elektronikkarte
ANLAGE V – Anschlüsse der Elektronikkarte 7598022SG - Manuale WO-10 TED 23-11-13 SMEG - 28 -...
