Portos CC1000 Montageanleitung Und Bedienungsanleitung
Aufsatzrollläden
Quicklinks
Verwandte Anleitungen für Portos CC1000
Inhaltszusammenfassung für Portos CC1000

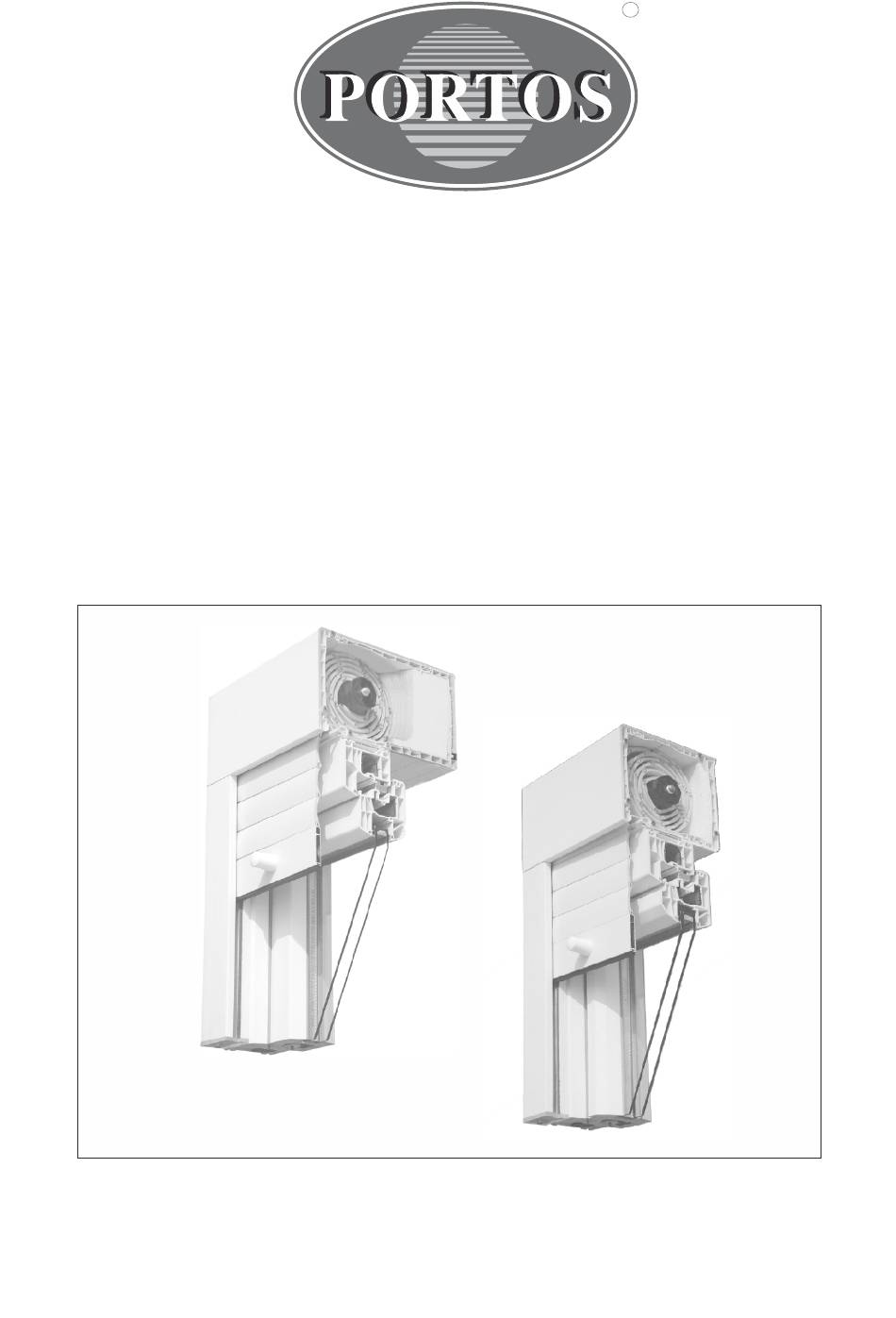

- Seite 1 MONTAGEANLEITUNG UND BEDIENUNGSANLEITUNG FÜR AUFSATZROLLLÄDEN CC1000, TL1000...
- Seite 2 PVC-ANPASSUNGSPROFILE FÜR EINFACHE VERBINDUNG DES ROLLLADENS MIT DEM FENSTERPROFIL CC1000, TL1000 Kőmmerling (EuroFutur Classic 70mm, Elegance 70mm, MD Classic 70mm, MD Classic półzlicowany 70mm) KBE (System z uszczelką przylegową 58mm, 70mm) Rehau (Geneo 86mm) Oknoplast Kraków (70mm) Schüco (Corona CT 70 70mm)
- Seite 3 Vor dem Beginn mit der Montage des Rollladens hat man sich mit der vorliegenden Anweisung vertraut zu machen. Während des Transports und der Lagerung soll der Rollladen waagerecht auf dem gegen Beschädigung des Kastens gesicherten Untergrund liegen. Die Rollläden sind nicht auf der seitlichen Wand zu stellen.
- Seite 4 7. Durch Messung und Markierung der oben genannten 8. Befestigungsschrauben (Nippel) durchschnittlich alle 50 cm, Entfernungen vom Rahmenrand die Stellen für Verschrauben aber nicht weniger als 3 auf einer Seite und 5 cm von dem der Befestigungsschrauben (der Nippel) festlegen. unteren und oberen Fensterrahmenrand montieren.
- Seite 5 17. Obere Verankerung in der Nähe von 40 cm von seitlichen Korrektheit der Montage mit der Wasserwaage zu prüfen. Rändern des Rollladens einbauen. Die Montageanker sind zusätzliche Ausrüstung (sind im System CC1000 nicht vorhanden). 19. Montageanker auf eine solche Art und Weise biegen, 20.
- Seite 6 Montageklebstoff zu befestigen. Lieferumfang enthalten) Die Rollladenkasten CC1000 sind nicht von innen auf eine dauerhafte Art und Weise zu verbauen. Es müssen die Möglichkeit Revisionsdeckel zu öffnen und Zugang zum Kasteninnere gehalten werden. Im System TL1000 befindet sich der Revisionsdeckel auf der Kastenunterseite.
-
Seite 7: Montage Der Statischen Konsole Im System Tl1000
MONTAGE DER STATISCHEN KONSOLE IM SYSTEM TL1000 Statische Konsole ist standardmäßig je 1 m, vom Außenrand der Kastenseite (mit dem Einsatz der mitgelieferten Schrauben) einzubauen. 1. Um mit der Montage der statischen Konsole zu beginnen, 2. Styroporeinsatz aus dem Kasten entfernen. hat man die Revisionsklappe zu öffnen. - Seite 8 6. Vor der Montage ist eine Filzlasche auf die Konsole 7. Statische Konsole im Oberteil mit Montageanker mit aufzukleben (diese ist im Lieferumfang enthalten). Schraube und Mutter... 8. Statische Konsole im Unterteil mit Schrauben befestigen..oder ohne Montageanker mit Spreizdübel befestigen. 9.
- Seite 9 BEDIENUNGSANLEITUNG DER ROLLLÄDEN 1. Anheben des Rollladens Mit der Hand nach dem Gurt greifen und nach unten ziehen. In dieser Zeit der gelöste Teil des Gurtes wird in den Wickler gewickelt und der Rollladenpanzer auf eine bestimmte Höhe angehoben wird. Den Vorgang mehrmals wiederholen, bis der Panzer durch in der unteren Leiste eingebauten Anschlagstopper gestoppt wird und der Rollladen sich vollständig öffnet.
- Seite 10 Federantrieb: 1. Anheben des Rollladens. Nach dem Griff in der unteren Leiste greifen und den Panzer anhalten. Mit dem Schlüssel die Sperre des Verschlusses freigeben. Langsam den Panzer freilassen. Dann erfolgen selbsttätige Zusammenrollen des Panzers und Öffnen des Rollladens. 2. Schließen des Rollladens. Mit beiden Händen nach Griffen in der unteren Leiste greifen und gleichmäßig den Panzer nach unten verschieben.
-
Seite 11: Wartung
Motorantrieb: Die Schaltertaste mit einer entsprechenden Markierung der Bewegungsrichtung (oben/unten) drücken. In diesem Zeitpunkt beginnt sich der Rollladen anzuheben oder abzusenken. Für die Unterbrechung des Motorbetriebs die Schaltertaste freilassen oder kurz die Taste der gegenüberliegenden Richtung drücken (bei Schaltern mit Haltefunktion). Nach dem vollständigen Öffnen oder Schließen des Rollladens wird der Motor automatisch durch den Endschalter gestoppt. - Seite 12 WARNUNG - DIE EINHALTUNG DER VORLIEGENDEN ANWEISUNG IST FÜR PERSONENBEZOGENE SICHERHEIT VON HOHER BEDEUTUNG. HALTEN SIE DIESE ANWEISUNG FÜR SPÄTERE ANWENDUNG PORTOS TR7 spółka z ograniczoną odpowiedzialnością s. k. POLEN PN-EN 13659 tel. +48 62 768 40 52 deutsch@portosrolety.pl Erklärung über Nutzeingenschaften befindet sich www.portosrollladen.de...
