Portos ST2000 Montageanleitung
Vorbaurollläden
Verwandte Anleitungen für Portos ST2000
Inhaltszusammenfassung für Portos ST2000

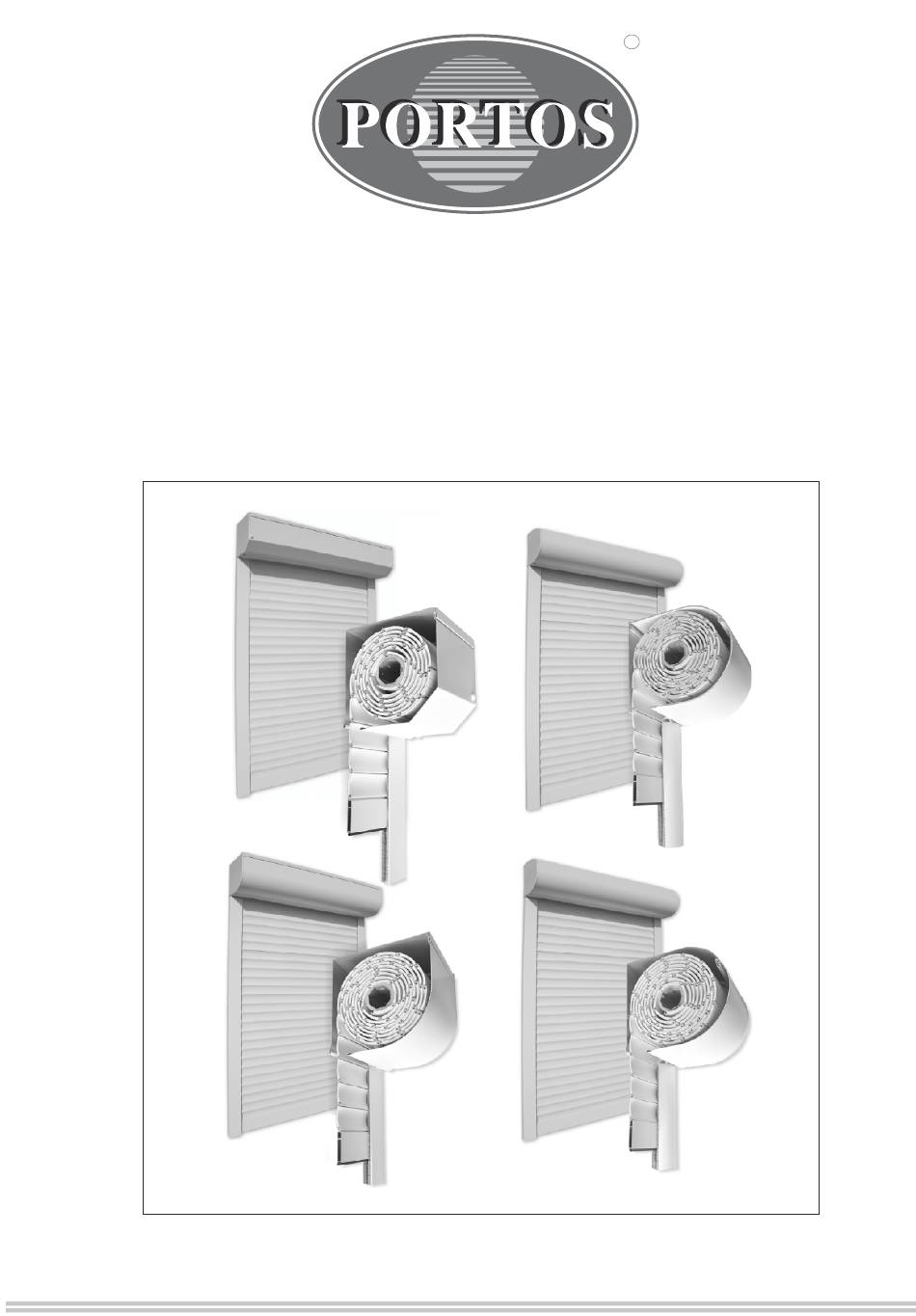

- Seite 1 MONTAGEANLEITUNG DER VORBAUROLLLÄDEN ST2000, RL2000, OS2000, OL2000 OHNE INSEKTENSCHUTZGITTER...
-
Seite 2: Montageart Der Vorbaurollläden
MONTAGEART DER VORBAUROLLLÄDEN MONTAGEART A MONTAGEART B MONTAGEART C... - Seite 3 Vor dem Beginn mit der Montage des Rollladens sollte man sich mit der vorliegenden Anweisung vertraut machen. Während des Transports und der Lagerung soll der Rollladen waagerecht auf dem gegen Beschädigung des Kastens gesicherten Untergrund liegen. Die Rollläden sind nicht auf der seitlichen Wand zu stellen. Jegliche Umbauten oder Veränderungen im Bereich der Konstruktion des Rollladens können nur nach der Abstimmung mit dem Hersteller durchgeführt werden Unmittelbar vor dem Einbau des Rollladens hat man diesen auszupacken und zu prüfen,...
- Seite 4 1 5 m 7. Die angebohrten Führungen an die Wand anliegen und die 8. An der Wand die Durchbohrstelle für Band, Seil oder Kabel Öffnungen für Montagestifte markieren. markieren. Anschließend Öffnungen 1,5 cm oberhalb des Oberteils der Führung in der Mitte der Kammer, die den Kastenfuß einführt, bohren.
- Seite 5 MONTAGE SCHNUR MONTAGE GURT 14. Präzise den Kasten auf die Führung verschieben, dabei die Bolzen 13. Den Gurt (Schnur oder Leitung) durch die Öffnung in den Innenbereich des Gebäudes verlegen. der Seiten in den Oberteil der Führungen sorgfältig einführen, den korrekten Einbau der Einlauftrichter von Federn prüfen.
- Seite 6 MONTAGEART B/C MONTAGEART B MONTAGEART C o 10 o 10 o 10 1. Öffnungen in Führungen anbohren. Mit dem Bohrer mit Durchmesser 6 mm eine Öffnung über die zwei Kammern der Führung ausführen und mit dem Bohrer mit dem Durchmesser 10 mm die Öffnung nur in der ersten Kammer von der äußeren Seite der Führung zu vergrößern (MONTAGEART C - die Öffnung in der Mittelwand der Führung vergrößern) BOHREN DER WINKELFÜHRUNGEN MONTAGEART B...
- Seite 7 MONTAGEART ... bei der MONTAGEART C - in markierten Stellen an der Wand 6. Die Bolzen der Seiten in den Oberteil der Führungen sorgfältig Den Kasten genau auf die Führung verschieben, sorgfältig einführen, den korrekten Einbau der Gleitstücke von Federn Öffnungen bohren prüfen.
- Seite 8 BOHREN DER WINKELFÜHRUNGEN 11. Sich vergewissern, dass der Rollläden sachgerecht (waagerecht und senkrecht) befestigt ist Die Schrauben in Führungen festdrehen und dann die Abdeckungen einlegen. Die sachgerechte Funktion des Rollladens prüfen. Die sachgerechte Funktion der automatischen Riegel oder des Verschlusses prüfen, bei Bedarf regeln. 12.
- Seite 9 BEDIENUNGSANLEITUNG DER ROLLLÄDEN 1. Anheben des Rollladens Mit der Hand nach dem Gurt greifen und nach unten ziehen. In dieser Zeit den gelösten Abschnitt des Gurtes wird in den Wickler gewickelt und der Rollladenpanzer auf eine bestimmte Höhe angehoben wird. Den Vorgang mehrmals wiederholen, bis der Panzer durch in der Endleiste eingebauten Anschlagstopper gestoppt wird und der Rollladen sich vollständig öffnet.
- Seite 10 Federmechanismus: 1. Anheben des Rollladens: Nach dem Griff in der Endleiste greifen und den Panzer anhalten. Mit dem Schlüssel die Sperre des Verschlusses freigeben. Langsam den Panzer freilassen. Dann erfolgen selbsttätige Zusammenrollen des Panzers und Öffnen des Rollladens. 2. Schließen des Rollladens: Mit beiden Händen nach Griffen in der Endleiste greifen und gleichmäßig den Panzer nach unten verschieben.
- Seite 11 8. Die Lärmemission des Rollladens ist keine wesentliche Gefahr und bezieht sich nur auf Verringerung des Komforts. Der Niveau der Emission des Schalldrucks ist niedriger oder gleich 79 dB (A). Der Rollladen PORTOS ist ein Bauelement, das einen zusätzlichen Schutz für geschlossene Fenster- oder Türöffnung bietet. Bei Montage in einer anderen Öffnung gilt auf den Rollladen keine Garantie.
- Seite 12 WARNUNG - HANDLUNG NACH DER VORLIEGENDEN ANWEISUNG IST FÜR DIE SICHERHEIT DER PERSONEN VON WESENTLICHER BEDEUTUNG. HALTEN SIE DIESE ANWEISUNG FÜR SPÄTERE ANWENDUNG. PORTOS TR7 spółka z ograniczoną odpowiedzialnością s. k. POLEN PN-EN 13659 tel. +48 62 768 40 52 deutsch@portosrolety.pl...
