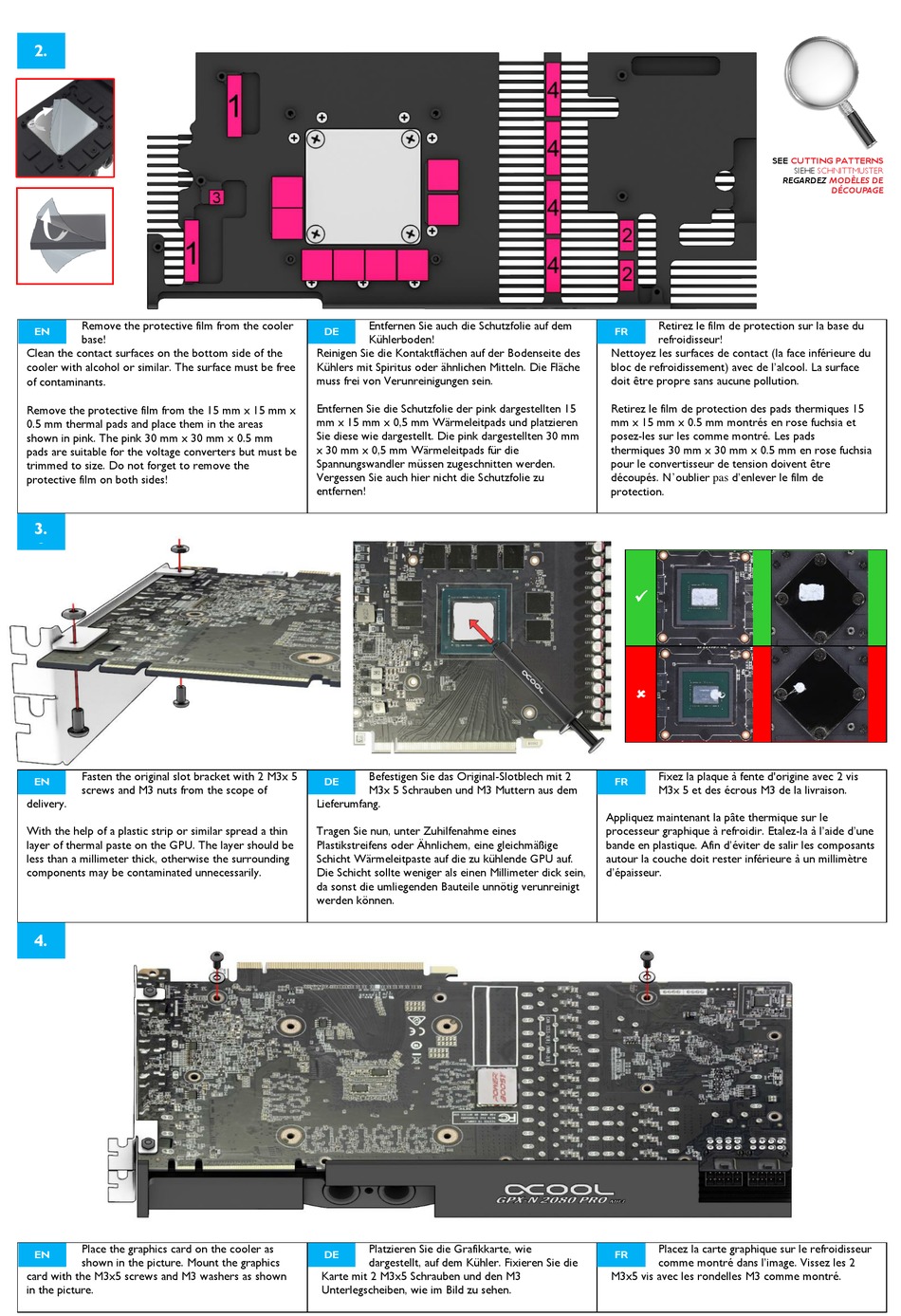

2.
Remove the protective film from the cooler
EN
base!
Clean the contact surfaces on the bottom side of the
cooler with alcohol or similar. The surface must be free
.
of contaminants
Remove the protective film from the 15 mm x 15 mm x
0.5 mm thermal pads and place them in the areas
shown in pink. The pink 30 mm x 30 mm x 0.5 mm
pads are suitable for the voltage converters but must be
trimmed to size. Do not forget to remove the
protective film on both sides!
3.
2
Fasten the original slot bracket with 2 M3x 5
EN
screws and M3 nuts from the scope of
delivery.
With the help of a plastic strip or similar spread a thin
layer of thermal paste on the GPU. The layer should be
less than a millimeter thick, otherwise the surrounding
components may be contaminated unnecessarily.
4.
Place the graphics card on the cooler as
EN
shown in the picture. Mount the graphics
card with the M3x5 screws and M3 washers as shown
in the picture.
Entfernen Sie auch die Schutzfolie auf dem
DE
Kühlerboden!
Reinigen Sie die Kontaktflächen auf der Bodenseite des
Kühlers mit Spiritus oder ähnlichen Mitteln. Die Fläche
muss frei von Verunreinigungen sein.
Entfernen Sie die Schutzfolie der pink dargestellten 15
mm x 15 mm x 0,5 mm Wärmeleitpads und platzieren
Sie diese wie dargestellt. Die pink dargestellten 30 mm
x 30 mm x 0,5 mm Wärmeleitpads für die
Spannungswandler müssen zugeschnitten werden.
Vergessen Sie auch hier nicht die Schutzfolie zu
entfernen!
Befestigen Sie das Original-Slotblech mit 2
DE
M3x 5 Schrauben und M3 Muttern aus dem
Lieferumfang.
Tragen Sie nun, unter Zuhilfenahme eines
Plastikstreifens oder Ähnlichem, eine gleichmäßige
Schicht Wärmeleitpaste auf die zu kühlende GPU auf.
Die Schicht sollte weniger als einen Millimeter dick sein,
da sonst die umliegenden Bauteile unnötig verunreinigt
werden können.
Platzieren Sie die Grafikkarte, wie
DE
dargestellt, auf dem Kühler. Fixieren Sie die
Karte mit 2 M3x5 Schrauben und den M3
Unterlegscheiben, wie im Bild zu sehen.
SEE
Retirez le film de protection sur la base du
FR
refroidisseur!
Nettoyez les surfaces de contact (la face inférieure du
bloc de refroidissement) avec de l'alcool. La surface
doit être propre sans aucune pollution.
Retirez le film de protection des pads thermiques 15
mm x 15 mm x 0.5 mm montrés en rose fuchsia et
posez-les sur les comme montré. Les pads
thermiques 30 mm x 30 mm x 0.5 mm en rose fuchsia
pour le convertisseur de tension doivent être
découpés. N'oublier pas d'enlever le film de
protection.
Fixez la plaque à fente d'origine avec 2 vis
FR
M3x 5 et des écrous M3 de la livraison.
Appliquez maintenant la pâte thermique sur le
processeur graphique à refroidir. Etalez-la à l'aide d'une
bande en plastique. Afin d'éviter de salir les composants
autour la couche doit rester inférieure à un millimètre
d'épaisseur.
Placez la carte graphique sur le refroidisseur
FR
comme montré dans l'image. Vissez les 2
M3x5 vis avec les rondelles M3 comme montré.
CUTTING PATTERNS
SIEHE
SCHNITTMUSTER
REGARDEZ
MODÈLES DE
DÉCOUPAGE
