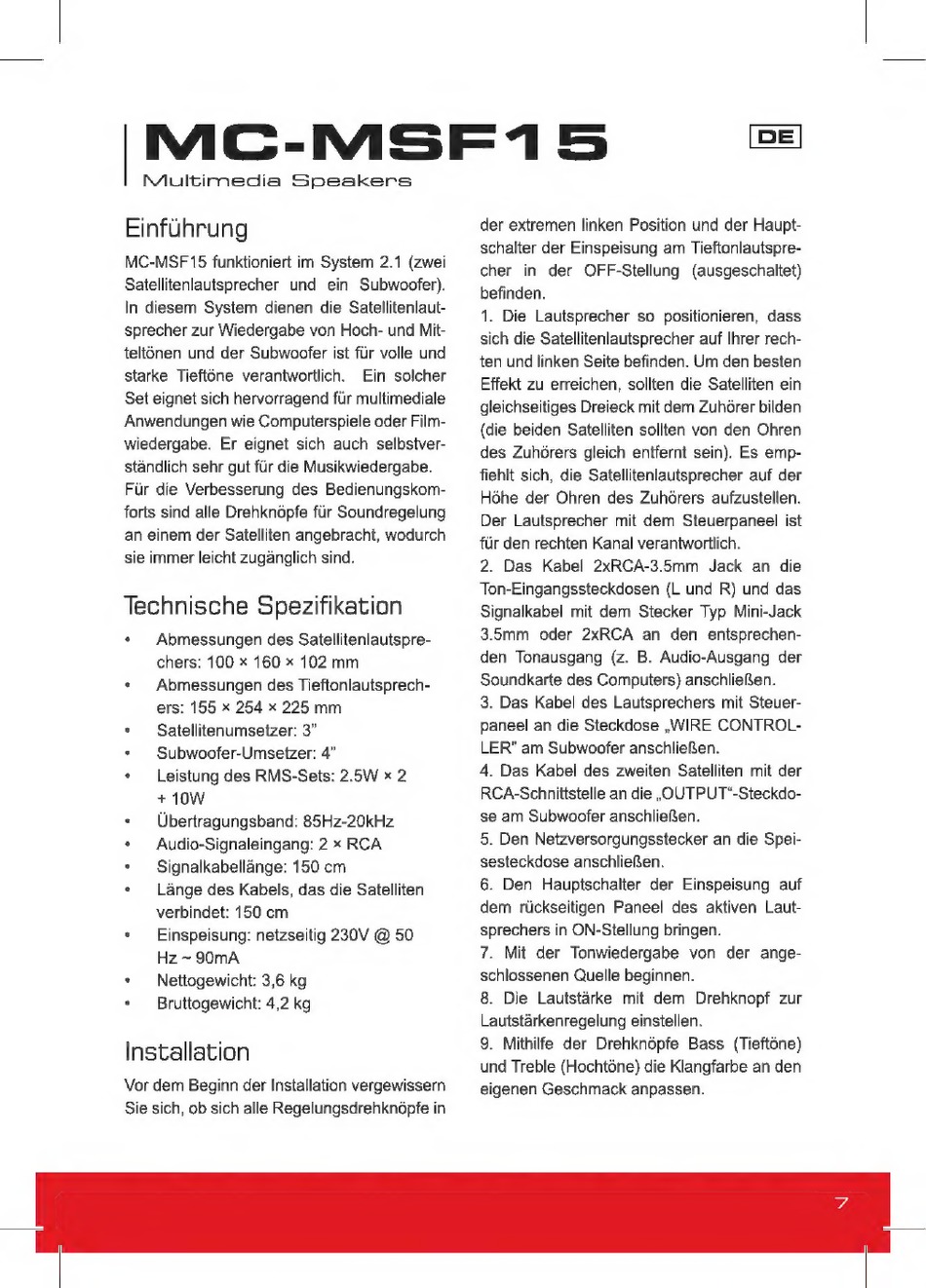

|MC-MSF1 5
Multimedia Speakers
Einführung
MC-MSF15 funktioniert im System 2.1 (zwei
Satellitenlautsprecher und ein Subwoofer).
In diesem System dienen die Satellitenlaut-
sprecher zur Wiedergabe von Hoch- und Mit-
teltónen und der Subwoofer ist für volle und
starke Tieftóne verantwortlich. Ein solcher
Set eignet sich hervorragend für multimediale
Anwendungen wie Computerspiele oder Film-
wiedergabe. Er eignet sich auch selbstver-
stándlich sehr gut für die Musikwiedergabe.
Für die Verbesserung des Bedienungskom-
forts sind alle Drehknópfe für Soundregelung
an einem der Satelliten angebracht, wodurch
sie immer leicht zugánglich sind.
Technische Spezifikation
* Abmessungen des Satellitenlautspre-
chers: 100 x 160 x 102 mm
+ Abmessungen des Tieftonlautsprech-
ers: 155 x 254 x 225 mm
* Satellitenumsetzer: 3"
+ Subwoofer-Umsetzer: 4"
* Leistung des RMS-Sets: 2.5W x 2
+ 10W
+ © Ubertragungsband: 85Hz-20kHz
* Audio-Signaleingang: 2 x RCA
* Signalkabellánge: 150 cm
+ Länge des Kabels, das die Satelliten
verbindet: 150 cm
* Einspeisung: netzseitig 230V © 50
Hz ~ 90mA
* Nettogewicht: 3,6 kg
+ Bruttogewicht: 4,2 kg
Installation
Vor dem Beginn der Installation vergewissern
Sie sich, ob sich alle Regelungsdrehknópfe in
der extremen linken Position und der Haupt-
schalter der Einspeisung am Tieftonlautspre-
cher in der OFF-Stellung (ausgeschaltet)
befinden.
1. Die Lautsprecher so positionieren, dass
sich die Satellitenlautsprecher auf Ihrer rech-
ten und linken Seite befinden. Um den besten
Effekt zu erreichen, sollten die Satelliten ein
gleichseitiges Dreieck mit dem Zuhórer bilden
(die beiden Satelliten sollten von den Ohren
des Zuhórers gleich entfernt sein). Es emp-
fiehlt sich, die Satellitenlautsprecher auf der
Hóhe der Ohren des Zuhórers aufzustellen.
Der Lautsprecher mit dem Steuerpaneel ist
für den rechten Kanal verantwortlich.
2. Das Kabel 2xRCA-3.5mm Jack an die
Ton-Eingangssteckdosen (L und R) und das
Signalkabel mit dem Stecker Typ Mini-Jack
3.5mm oder 2xRCA an den entsprechen-
den Tonausgang (z. B. Audio-Ausgang der
Soundkarte des Computers) anschließen.
3. Das Kabel des Lautsprechers mit Steuer-
paneel an die Steckdose „WIRE CONTROL-
LER" am Subwoofer anschließen.
4. Das Kabel des zweiten Satelliten mit der
RCA-Schnittstelle an die |.OUTPUT*-Steckdo-
se am Subwoofer anschließen.
5. Den Netzversorgungsstecker an die Spei-
sesteckdose anschließen.
6. Den Hauptschalter der Einspeisung auf
dem rückseitigen Paneel des aktiven Laut-
sprechers in ON-Stellung bringen.
7. Mit der Tonwiedergabe von der ange-
schlossenen Quelle beginnen.
8. Die Lautstärke mit dem Drehknopf zur
Lautstärkenregelung einstellen.
9. Mithilfe der Drehknöpfe Bass (Tieftöne)
und Treble (Hochtöne) die Klangfarbe an den
eigenen Geschmack anpassen.
