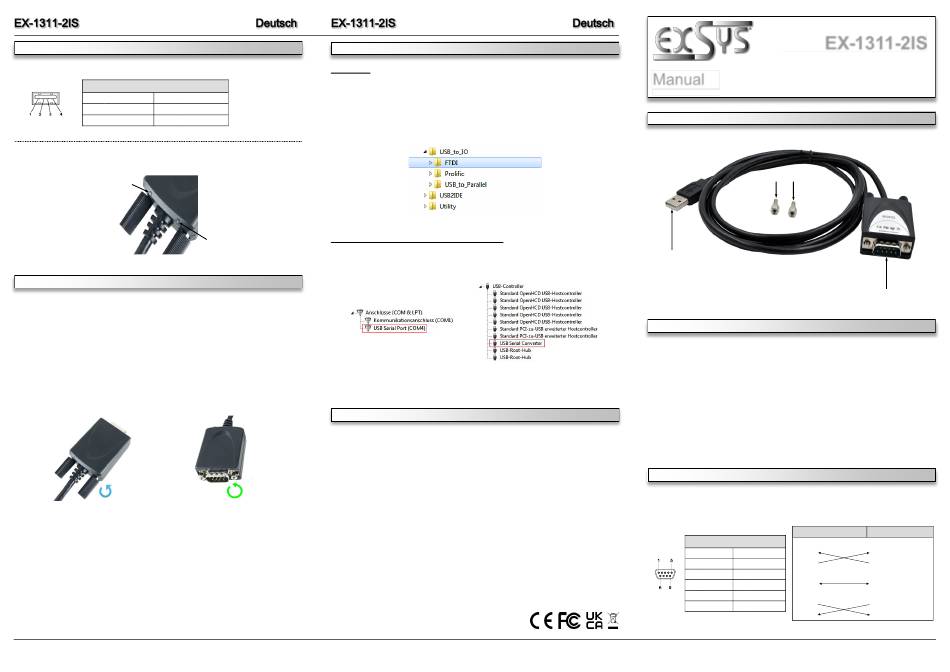

ANSCHLÜSSE
USB A-Stecker:
USB 2.0 A-Stecker
Pin
Signal
Pin
1
VCC
3
DATA+
2
DATA-
4
Status LED's:
RXD
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1311-2IS geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schließen Sie die EX-1311-2IS an eine USB A-Buchse Ihres PC's an.
2.
Falls Sie das serielle Kabel mit dem 9 Pin Anschluss der EX-1311-2IS verschrauben
möchte, dann schrauben Sie nun die Rändelschrauben heraus (siehe Abbildung 1) und
schrauben Sie hierfür die mitgelieferten Sechskantmuttern in die Löcher an der EX-1311-
2IS ein (siehe Abbildung 2). Nun können Sie das serielle Kabel an der EX-1311-2IS
befestigen.
Entfernen der Rändelschrauben
Einsetzen der Sechskantmuttern
Abbildung 1
3.
Jetzt können Sie Ihren PC starten und mit dem Punkt „Treiber Installation" fortfahren.
2
TREIBER INSTALLATION
Windows
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch den Adapter
und installiert diesen! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie
Signal
nun die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner
„USB_to_IO/FTDI". Nun wählen Sie den Ordner Ihres Betriebssystems aus und installieren Sie
die Treiber (siehe Abbildung). Folgen Sie den Installationsanweisungen und schließen Sie die
GND
Installation ab. Wichtig! Starten Sie Ihren PC nach der Installation neu.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
TXD
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Anschlüsse (COM & LPT)" und
unter „USB-Controller" folgenden Eintrag sehen:
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die EX-1311-2IS richtig installiert.
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
Abbildung 2
Deutschland:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
Schweiz:
Italia:
EXSYS Vertriebs GmbH
EXSYS Italia Srl
Dübendorfstrasse 17
Via Belvedere, 45/B
8602 Wangen
I-22100 Como
www.exsys.ch
www.exsys.it
3
EX-1311-2IS
Anleitung
Manual
Vers. 1.0, 21.12.22
Vers. 1.0 / 06.03.24
Vers. 1.2 / 22.08.24
LAYOUT
2x Hexagon nuts
USB 2.0 A-Plug
for connection to PC
DESCRIPTION & TECHNICAL INFORMATION
The EX-1311-2IS USB to Serial Cable provides a high performance RS-232 UART 16C550
serial interface with 15KV ESD surge protection and 2.5KV isolation. It is designed to connect
serial devices to the USB 1.1 to 3.2 Gen 2 bus of a PC, server or workstation. Easy installation
means there is no need to open the computer and the EX-1311-2IS can be installed while the
system is running. The knurled screws can be replaced by the two nuts supplied if the cable to
be connected has screws.
Compatibility:
USB 1.1, 2.0 & 3.2
Operating Systems:
Win 9.x/ME/2000/XP/Vista/7/8.x/10/11/Server 20xx/Linux/MAC
Connectors:
1x USB 2.0 A-Plug, 1x 9 Pin Serial RS-232 Connector
Extent of delivery:
EX-1311-2IS, Manual
CONNECTORS
RS-232 Pin Assignments:
DB 9M
RS-232 Cable Wiring
DB9 (EX-1311-2IS)
9 Pin Serial RS-232 Connector
1 —
Pin
Signal
Pin
Signal
2 RXD
1
-
6
-
3 TXD
2
RXD
7
RTS
4 —
5 GND
3
TXD
8
CTS
6 —
4
-
9
RI
7 RTS
5
GND
8 CTS
4
S1: 9 Pin Serial RS-232 Connector
RS-232 (Device)
1 DCD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
