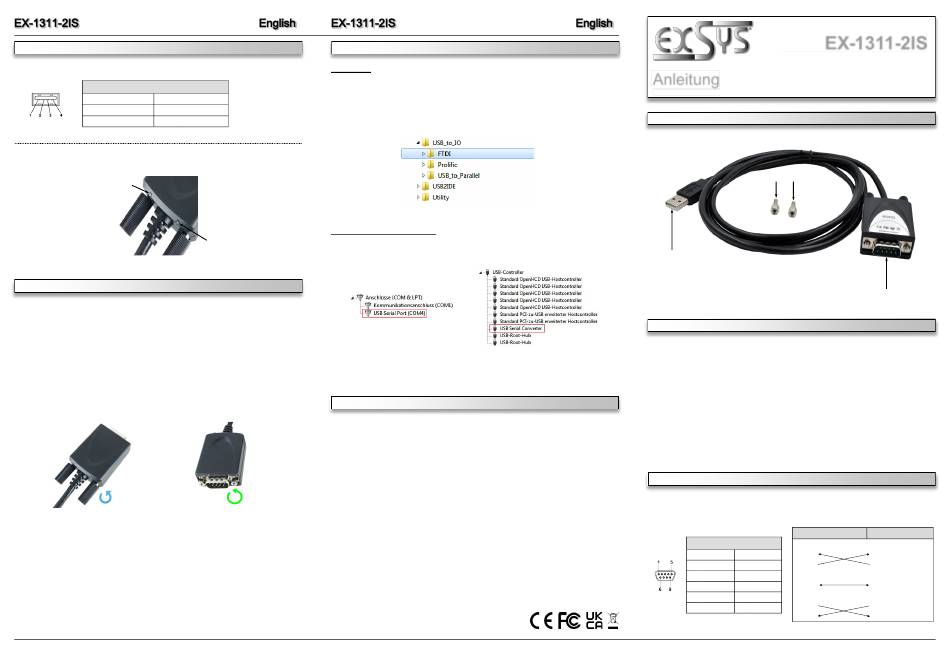

Exsys EX-1311-2IS Anleitung

CONNECTORS
USB A-Plug:
USB 2.0 A-Plug
Pin Signal Pin
1 VCC 3 DATA+
2 DATA- 4
Status LED's:
RXD
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-1311-2IS. Please refer your computers reference manual whenever in doubt.
1. Connect the EX-1311-2IS USB to the USB A-Port at the your PC.
2. If you would like to screw the serial cable to the 9 Pin connector of the EX-1311-2IS, then
unscrew the screws (see Picture 1) and screw the supplied hexagon nuts into the holes on
the EX-1311-2IS (see Picture 2). Now you can attach the serial cable to the EX-1311-2IS.
Remove the Screws Insert the Hexagon Nuts
Picture 1
3. When you are ready you can start your PC and continue with the point „Driver Installation".
5
DRIVER INSTALLATION
Windows
After the hardware installation Windows will recognize the device automatically and install the
drivers. If the driver shoul not be installed automatically, please insert the Driver CD into your
CD-Rom drive (e.g. Drive D:) and open the folder „USB_to_IO/FTDI". Please select the folder
Signal
with your operating system and install the driver (see Picture). Follow the hardware assistant
and finish the installation. Important! Restart your PC in any case after installing the drivers.
GND
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „Ports (COM & LPT)" and „USB-
TXD
Controller" the following new entry:
If you see this or a similar information the device is installed correctly.
CLEANING
To clean the unit, use only a dry, lint-free cloth and apply light pressure to remove dirt. Be
careful not to leave any fibres of the cloth in the connector area.
Never use a damp or wet cloth for cleaning!
Picture 2
Germany:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
Switzerland: Italy:
EXSYS Vertriebs GmbH EXSYS Italia Srl
Dübendorfstrasse 17 Via Belvedere, 45/B
8602 Wangen I-22100 Como
www.exsys.ch www.exsys.it
6
EX-1311-2IS
Anleitung Anleitung
Vers. 1.0, 21.12.22 Vers. 1.2 / 22.08.24
AUFBAU
2x Sechskantmuttern
USB 2.0 A-Stecker
zum Anschluss an PC
BESCHREIBUNG & TECHNISCHE DATEN
Das USB zu Seriell Kabel EX-1311-2IS stellt eine serielle RS-232 High Performance UART
16C550 Schnittstelle mit 15KV ESD Überspannungsschutz und 2.5KV Isolation zur Verfügung.
Es wurde entwickelt um serielle Geräte am USB 1.1 bis 3.2 Gen 2 Bus eines PCs, Servers oder
einer Workstation anzuschliessen. Durch die einfache Installation muss der Rechner nicht
geöffnet werden und das EX-1311-2IS kann bei laufendem Betrieb installiert werden. Die
Rändelschrauben können durch die beiden mitgelieferten Muttern ersetzt werden, wenn das
anzuschließende Kabel über Schrauben verfügt.
Kompatibilität: USB 1.1 & 2.0
Betriebssysteme: Win 9.x/ME/2000/XP/Vista/7/8.x/10/11/Server 20xx/Linux/MAC
Anschlüsse: 1x USB 2.0 A-Stecker, 1x 9 Pin Stecker Seriell RS-232
Lieferumfang: EX-1311-2IS, Anleitung
ANSCHLÜSSE
RS-232 Anschlussbelegung:
Verdrahtung RS-232
DB 9M
DB9 (EX-1311-2IS)
9 Pin Stecker Seriell RS-232 1 —
Pin Signal Pin Signal 2 RXD
1 - 6 - 3 TXD
4 —
2 RXD 7 RTS
5 GND
3 TXD 8 CTS
6 —
4 - 9 RI
7 RTS
5 GND
8 CTS
1
S1: 9 Pin Stecker Seriell RS-232
RS-232 (Endgerät)
1 DCD
2 RXD
3 TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
