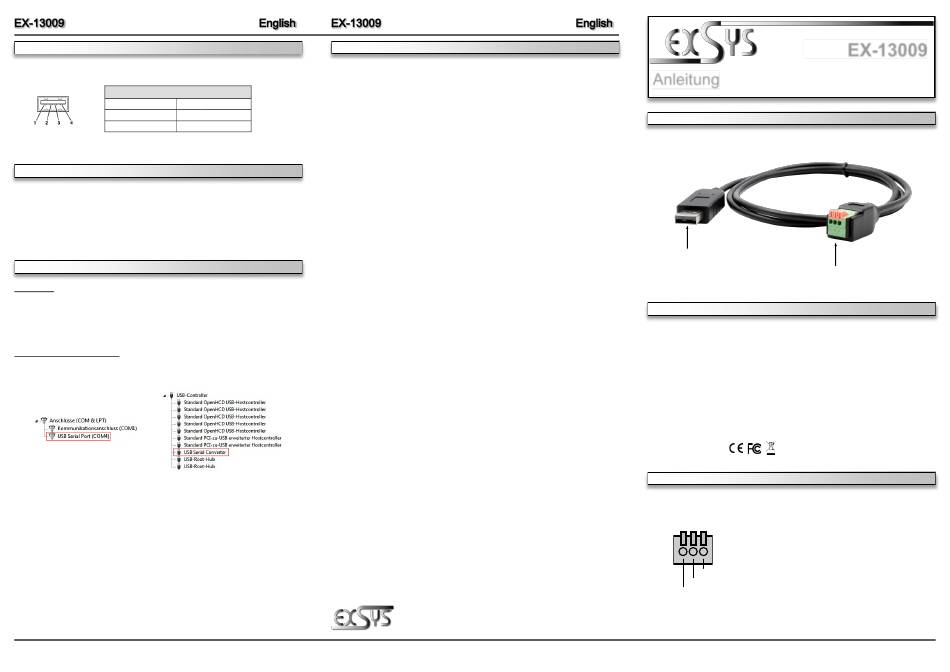

Exsys EX-13009 Anleitung

CONNECTORS & STATUS LED'S
USB 2.0 A-Plug:
USB 2.0 A-Plug
Pin Signal Pin
1 VCC 3
2 DATA- 4
HARDWARE INSTALLATION
Because there are large differences between PC's, we can give you only a general installation
guide for the EX-13009. Please refer your computers reference manual whenever in doubt.
1. Connect the EX-13009 USB to the USB A-Port at the your PC.
2. When you are ready you can start your PC and continue with the point „Driver Installation".
DRIVER INSTALLATION
Windows
After the hardware installation Windows will recognize the device automatically and install the
drivers. If the driver shoul not be installed automatically, please download the driver from our
homepage (www.exsys.de / www.exsys.ch) first. Now select the folder with your operating
system and install the driver. Follow the hardware assistant and finish the installation.
Important! Restart your PC in any case after installing the drivers.
CHECK INSTALLED DRIVER
Open the >Device manager<. Now you should see at „Ports (COM & LPT)" and „USB-
Controller" the following new entry:
If you see this or a similar information the device is installed correctly.
5
CLEANING
To clean the unit, use only a dry, lint-free cloth and apply light pressure to remove dirt. Be
careful not to leave any fibres of the cloth in the connector area.
Never use a damp or wet cloth for cleaning!
Signal
DATA+
GND
Germany: Switzerland:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH
Industriestrasse 8 Dübendorfstrasse 17
61449 Steinbach 8602 Wangen
www.exsys.ch
www.exsys.de
6
Anleitung
Vers. 1.0 / 30.10.23
AUFBAU
USB A-Stecker
zum Anschluss an PC
3 Pin Terminal Block seriell RS-485
BESCHREIBUNG & TECHNISCHE DATEN
Das USB zu RS-485 Kabel mit A-Stecker stellt einen seriellen RS-485 Ausgang für PC,
Workstation oder Server über den USB 1.1, 2.0 oder 3.2 Bus zur Verfügung. Durch die einfache
Installation muss der Rechner nicht geöffnet werden und das EX-13009 kann bei laufendem
Betrieb installiert werden. Damit ist es ideal für kurzfristig aufgebaute RS-485 Installationen und
z.B. im Servicekoffer von Systembetreuern.
Kompatibilität: USB 1.1, 2.0 & 3.2
Betriebssysteme: Windows 9.x / ME / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx/
Linux / MAC
Anschlüsse: 1x USB 2.0 A-Stecker, 1x 3 Pin seriell RS-485 Terminal Block
Lieferumfang: EX-13009
Zertifikate:
ANSCHLÜSSE & STATUS LED'S
RS-485 Anschlussbelegung 2-Draht:
Terminal Block
Rastermaß: 2.54 mm
Kabelquerschnitt: 26-20 AWG / 0.75 mm
Abisolierlänge: 4~5 mm
DATA+ (A)
DATA- (B)
GND
(Ground)
1
EX-13009
2
