CoMo AV Bedienungsanleitung
Mit dem CoMo habe Sie eines der am komfortabelsten zu
bedienenden Fluginstrumente erworben!
Um Ihnen den Einstieg möglichst einfach zu gestalten, ist die
Anleitung in 8 Kapitel gegliedert.
Es folgt direkt der Schnelleinstieg mit den allerwichtigsten
Hinweisen. Eine detailliertere Beschreibung der einzelnen
Funktionen finden Sie ab Kapitel 2.
Das Inhaltsverzeichnis finden Sie auf Seite 9.
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Renschler CoMo AV
- Seite 1 CoMo AV Bedienungsanleitung Mit dem CoMo habe Sie eines der am komfortabelsten zu bedienenden Fluginstrumente erworben! Um Ihnen den Einstieg möglichst einfach zu gestalten, ist die Anleitung in 8 Kapitel gegliedert. Es folgt direkt der Schnelleinstieg mit den allerwichtigsten Hinweisen. Eine detailliertere Beschreibung der einzelnen Funktionen finden Sie ab Kapitel 2.
-
Seite 2: Schnelleinstieg
1. Schnelleinstieg 1.1. Die Tastatur des CoMo AV Die Tastatur ist zur einfacheren Bedienung in zwei Bereiche unterteilt: Funktionsbereich und Einstellungsbereich. Ein- Aus-Taste im Gegensatz zu vielen anderen Fluginstrumenten besitzt das CoMo einen echten Ein-/Ausschalter! Kurzes Drücken schaltet das Gerät ein, langes Drücken schaltet... - Seite 3 Funktionsbereich Die Tasten in diesem Bereich bieten während des Fluges direkten Zugriff. Jede Funktionstaste steht direkt neben der von ihr gesteuerten Anzeige. Fehlbedienungen sind dadurch nahezu ausgeschlossen. Höhenfunktions-Taste Ein kurzer Tastendruck schaltet zum nächsten Wert weiter (bei dieser Taste z.B. von alt 1 zu alt 2 zu zero und wieder zu alt 1).
-
Seite 4: Die Anzeigen Des Como Av

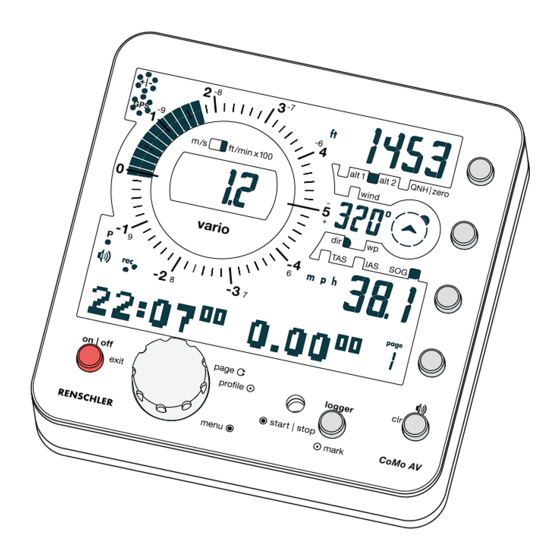

1.2 Die Anzeigen des CoMo AV Analog-Variometer-Anzeige (Direktvario) Die Zeigerstellung läßt sich blitzschnell und präzise erfassen. Zeigt Steig- und Sinkwerte im direkten Durchlauf bis zu 10 m/s an (aktueller Anzeigewert: 1,7 m/s Steigen). Bat. voll Bat. leer Batterie-Status-Anzeige Je mehr Punkte angezeigt werden, desto mehr Energie steht noch zur Verfügung (mehr... - Seite 5 Digital-Variometer-Anzeige (Integralvario) Die Zahl gibt Auskunft über das integrierte (über einen bestimmten Zeitraum gemittelte) Steigen. Die Integrationszeit kann im Menu eingestellt werden. Höhen-Anzeige im Augenblick stehen 3 individuell einstellbare Höhenanzeigen zur Verfügung. Flugrichtung Nord Kursangabe in ° Kurs-Anzeige Sie gibt Informationen über den Kurs (nur in Verbindung mit einem GPS, sonst wird an dieser...
-
Seite 6: Die Anschlüsse Des Como Av
1.3. Die Anschlüsse des CoMo AV Sicherungsöse An dieser Stelle kann eine Sicherungsschlaufe ange- bracht werden. Anschluss für Add-On Module links Mit den Verbindungselementen können weitere Module an das CoMo angeschlossen werden. Externe Anschlüsse (siehe Detailskizze) Pinbelegung piep 2 speed... - Seite 7 Montagegewinde (M4x8) Hier können div. Montageplatten und Halterungen angebracht werden. Anschluss für Add-On Module rechts Mit den Verbindungselementen können weitere Module an das CoMo angeschlossen werden. Batteriefach Silikonabdeckung Druckanschluss für die dynamische Druckmessung Druckanschluss für die statische RS 232 Druckmessung Anschluß...
-
Seite 8: Ein- Und Ausschalten, Bedienungsschema
1.4 Ein- und Ausschalten, Bedienungsschema Die Bedienung des Gerätes ist sehr einfach gestaltet. Prinzipiell gelten folgende drei Aktionen: Taste kurz Drücken Taste lange Drücken Rotary-Taste drehen Folgendes Schema erklärt alle Bedienungs und Einstellungsabläufe. Wir unterscheiden zwischen der Schnell- und der Hauptmenuverstellung. - Seite 9 1.5 Die Verstellmenuübersicht des CoMo AV Langes Drücken der Rotary-Taste öffnet das Verstellmenu. Menuebene 0 Menuebene 1 Menuebene 2 Einstellungen Höhenmesser – alt 1 manuell einstellen – alt 2 manuell einstellen – (zero) alt 3 manuell einstellen Akustik – Sinktonlevel (Ansprechpunkt) –...
-
Seite 10: Inhaltsverzeichnis
Inhaltsverzeichnis Schnelleinstieg Die Tastatur des CoMo AV Die Anzeigen des CoMo AV Die Anschlüsse des CoMo AV Ein- und Ausschalten, Bedienungsschema Menuübersicht Beschreibung der einzelnen Funktionen 2.1 Höhenmesser 2.1.1 Einstellen einer Höhe - Schnellverstellung - Hauptmenuverstellung 2.2 Variometer 2.2.1 Analog-Variometer 2.2.2 Digital-Variometer (Integral-Variometer) - Seite 11 Softwareupdate via Internet Wartung und Pflege Überhitzung Wasserlandung Reinigung Haftungsausschluss und Garantie Haftungsausschluss Garantie Technische Daten Randbemerkungen...
-
Seite 12: Beschreibung Der Einzelnen Funktionen
2. Beschreibung der einzelnen Funktionen 2.1 Höhenmesser Es stehen ihnen drei verschiedene Höhenanzeigen zur Verfügung. Durch kurzes Drücken der Höhenfunktions-Taste wechselt die Anzeige von einer Höhe zur nächsten. "alt 1" und "alt 2" können frei eingestellt werden. Die dritte Höhe "zero" springt beim Aktivieren automatisch auf Null. "alt 2"... - Seite 13 - Bestätigen Sie den Wert durch kurzes Drücken der Höhenfunktions-Taste. Der Wert wird mit der Anzeige "o.k." bestätigt und das Verstellmenu automatisch verlassen. Durch mehrmaliges Drücken der Exit-Taste verlassen Sie das Menu ohne dass Ihr geänderter Wert übernommen wird. Tip: Möchten Sie nicht nur eine Höhe verstellen (sondern z.B. auch alt1), so bestätigen Sie die Eingabe der Höhe durch Drücken der Rotary-Taste (und nicht mit der Höhenfunktions-Taste)! Auf diese Weise bleiben sie im Höhenverstellungs-Menu und können...
-
Seite 14: Variometer
2.2 Variometer Das Variometer errechnet über die Veränderung des Luftdrucks das Steigen und Sinken. Angezeigt wird dieser Wert nahezu verzögerungsfrei in der Analog-Variometer-Anzeige und integriert (also über einen vorbestimmten Zeitraum gemittelt) in der Digital-Variometer- Anzeige. 2.2.1 Analog-Variometer (Direktvario) Das Analog-Variometer zeigt das direke Steigen und Sinken an. (Es ist im Augenblick im Anzeigebereich noch auf +/- 10 m/s begrenzt.) 8 m/s Steigen... -
Seite 15: Akustik
2.3 Akustik Die Akustik kann im Fluge schnell über die Akustik-Taste verstellt werden. Ein kurzes Drücken schaltet von "laut" weiter auf "leise" und dann weiter auf "aus". Welchen Status die Akustik zur Zeit hat, wird in der Akustik-Status-Anzeige dargestellt. laut Wenn man zum Endabgleiten oder Wingover fliegen seine Ruhe will, dann einfach die Akustik aus oder leise schalten. -
Seite 16: Profile
2.4 Profile Sehr praktisch ist die neue Funktion der frei einstellbaren Profile. Für die unterschiedlichsten Anforderungen wie z.B. Thermikflug, Talquerung, Acroflug, ... können erstmalig Gerätekonfigurationen voreingestellt und gezielt abgerufen werden. Diese Profile können im Menu aktiviert und frei programmiert werden. Hinweis: Im Auslieferungszustand ist nur Profil 1 eingeschaltet! Um weitere Profile nutzen zu können müssen diese erst unter dem Menupunkt "profile"... -
Seite 17: Uhrzeit, Datum Und Stoppuhr
2.5 Uhrzeit, Datum und Stoppuhr Uhrzeit und Stoppuhr In der Page1 (Uhr- und Flugzeit Page) erscheint links die Uhrzeit und rechts die Stoppuhr. Die Stoppuhr (entspricht dem Flugbuch) kann durch langes Drücken der Logger-Taste manuell gestartet und gestoppt werden. Hinweis: Jede gestoppte Zeit wird im Flugbuch als Flug abgelegt! Wichtig: Bei der OLC-Version mit eingeschaltetem GPS wird auf diese Weise ein Log gestartet! Vor Verwendung der Stoppuhr erst das GPS ausschalten (siehe Tip unter 2.8). -
Seite 18: Auslesen Des Flugbuchs
2.6.2 Flugbuch manuell starten Alternativ kann das Flugbuch durch langes Drücken der Logger- Taste gestartet werden. Nach dem Start springt die Anzeige automatisch auf die Uhr- und Flugzeit-Page um, die Flugzeit wird gestoppt. Hinweis: Die manuell gestarteten Flüge werden auch bei einer Höhendifferenz unter 15 m im Flugbuch abgelegt. -
Seite 19: Batterieinformationen
Spätestens dann empfiehlt sich ein Batteriewechsel. Ein CoMo AV ohne GPS sollte ca. 1000 h erreichen. Ein CoMo AV mit dem Add-On "easy GPS" kommt auf ca. 140 h. An Hand des Batteriezeitzählers kann man in etwa abschätzen, wie lange man mit einem Batteriesatz fliegen kann. -
Seite 20: Batteriewechsel
2.7.1 Der Batteriewechsel Zum Wechseln der Batterie ist die Montageplatte auf der Geräterückseite zu lösen. Darunter ist eine schwarze Silikonkappe als Verschluß des Batteriefachs. Diese vorsichtig entfernen (eine nach der anderen, Pluspol zuerst herausnehmen) und neue Batterien einsetzen. Beim Neueinsetzen immer 2 gleiche neue Batterien verwenden! Tip: Die an der Sicherungsleine angebrachte Unterlegscheibe dient als Schraubendreher, um die Schraube der Montageplatte... -
Seite 21: Cold-Start
2.8 GPS Nach dem Einschalten des CoMo AV mit einem easy-GPS-Modul werden Sie gefragt, ob Sie das GPS einschalten möchten. Start Page bei angeschlossenem GPS Durch ein kurzes Drücken der Rotary-Taste wird das GPS eingeschaltet. In der Pagezeile erscheint dann die Anzeige:... - Seite 22 2.8.3 Satelliten-Status-Anzeige Diese Anzeige gibt ständig Auskunft über den Empfang des GPS. Blinkt der Kern der Anzeige, so sucht das GPS Satelliten. Für jeden gefundenen Satelliten wird ein Punkt angeschaltet. Die Anzeige zeigt den kritischen Empfangsbereich des GPS bis sechs Satelliten an.
-
Seite 23: Kurs- Und Nordbestimmung
2.8.5 Kurs- und Nordbestimmung Um aus GPS-Daten den Kurs bestimmen zu können muß das GPS mit mindestens 1,5 km/h horizontal bewegt werden (im Gegensatz zu einem magnetischen Kompass). Daher wird der Kurs und der Nordpfeil erst im Flug angezeigt. Tip: Möchten Sie am Boden die Nordrichtung bestimmen, so laufen Sie (sobald das GPS die Position anzeigt) etwa 10 m in eine Richtung. -
Seite 24: Gleitzahl Über Grund (Grog, Glide Ratio Over Ground)
2.8.7 Gleitzahl über Grund Die Gleitzahl über Grund wird aus dem Verhältnis der Geschwindigkeit über Grund (daher GPS Modul notwendig) und dem Digital-Variometer Wert (Integralvario) berechnet. Fliegen Sie z.B mit 36 km/h (entspricht 10 m/s) und haben dabei 1 m/s Sinken, dann haben Sie eine Gleitzahl von 10. Wichtig: Je länger die Integrationszeit des Digital-Variometers eingestellt ist, desto ruhiger ist die Anzeige. -
Seite 25: Die Anzeigen Des Loggers
3.3 Die Anzeigen des Loggers Zur ständigen Überprüfung ob der Logger aktiv ist, dient die OLC-Logger-Anzeige. Sobald die Punkte um das REC-Symbol sich zu drehen beginnen, ist die Aufzeichnung gestartet. OLC-Logger-Anzeige rotieren die Punkte, blinkt die ganze Anzeige, so zeichnet der Logger auf konnte keine Aufzeichnung vorgenommen werden (Überschreitung der Aufzeichnungsrate). -
Seite 26: Löschen Des Speichers
Starten Sie das Programm "Max-Punkte" am PC (Das Programm finden Sie auf der mitgelieferten CD). Geben Sie die COM-Port Nummer ein und wählen Sie unter "Gerät auslesen" den Unterpunkt "renschler" aus. Sie können die Flüge auch mit den Programmen "Compe-GPS" oder "Seeyou" auslesen (Demoversionen finden Sie ebenfalls auf der CD). -
Seite 27: Softwareupdate Via Internet
Zur Zeit können die Logs nur einzeln auf den PC übertragen werden. 4. Softwareupdate via Internet Auf unserer Webpage "www.renschler.de" finden Sie unter "Support" die aktuelle Version der Software für Ihr CoMo und Add-On-Module. Vergleichen Sie Ihre Softwarerevisionsnummer (im Menu unter Geräteinfo) mit den Nummern im Netz. - Seite 28 d) Verbinden Sie das CoMo mittels USB-Kabel mit dem PC. e) Schalten Sie das CoMo im Softwareupdatemodus ein, indem Sie die Akustik- und die Höhen-Taste gedrückt halten und "on" drücken. Auf der Page-Anzeige erscheint: "software update am pc starten" f) Ihrem CoMo wird jetzt vom PC ein COM-Port zugewiesen. Die Nummer dieses Ports benötigen Sie um den Comoflashloader richtig konfigurieren zu können.
-
Seite 29: Wartung Und Pflege
6. Haftungsausschluss und Garantie 6.1 Haftungsausschluß Es kann vorkommen, dass die CoMo Elektronik fehlerhafte oder gar keine Daten mehr liefert. Renschler wird alle Forderungen für Schäden die durch Fehlverhalten eines CoMos hervorgerufen wurden, ablehnen. Wenn z.B ein Drucksensor kaputt geht, dann stimmt meist der Variowert und der Höhenwert nicht mehr. -
Seite 30: Technische Daten
Nachtbetrieb und zum Halten der Uhrzeit benötigt. . optimale Abschirmung gegen HF-Strahlung, Watchdog Abschirmung . Aluminiumgehäuse, 80 x 80 x 24 mm Maße CoMo AV (29,5 mm incl. Rotary-Knopf), 190 g incl. Batterien . Instrument, gepolsterte Schutztasche, Lieferumfang USB-Kabel, CD mit div. Software, Anleitung . -
Seite 31: Randbemerkungen
- Solar- und Solar-GPS-Modul - G-Messer (Beschleunigungsmessung für Acro-Piloten) - Wettkampfversion für PWC Wir werden Sie im Internet unter: www.renschler.de in puncto Updates und Zubehör auf dem laufenden halten. Schauen Sie hin und wieder rein! Gerne nehmen wir weitere Anregungen zum CoMo entgegen. - Seite 32 17.06.07 Betriebsanleitung rev. 1.9 Ingenieurbüro Renschler, Tel.: + 49 (0) 711- 879 462, FAX: + 49 (0) 711- 870 11 80, Kirchtalstr. 30, D -70435 Stuttgart, Germany, www.renschler.de...
