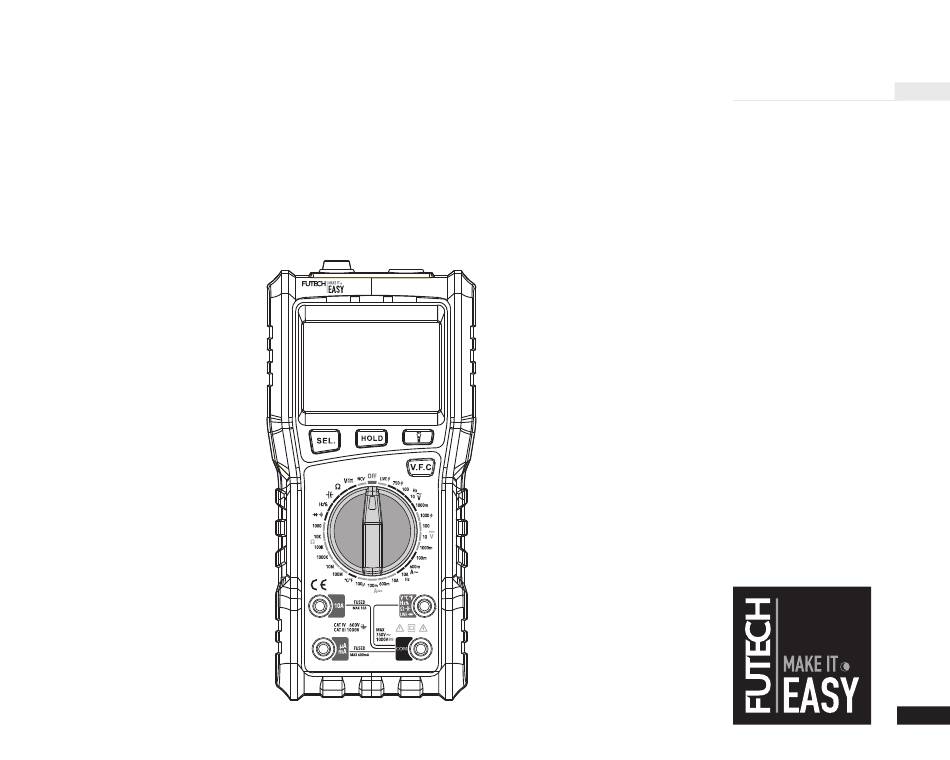

- Seite 1 BENUTZER DE DEUTSCH HANDBUCH Handbuch in Ihrer MM6500 MULTIMETER Sprache? Siehe Rückseite MM6500...
- Seite 2 ÜBERSICHT B C D G H I Manual Live NCV V.F.C Auto MM6500 μ mμnF Mk Hz GERÄT 01 Kontaktloser Spannungssensor 02 Berührungslose Spannungsanzeige Licht 03 LCD-Display 04 Auswahl-Taste 05 HALTEN-Taste 06 Taschenlampen-Taste 07 VFC-Taste 08 Bereich Rotationschalter 09 10A-Anschluss 10 mA/μA-Anschluss...
- Seite 3 DISPLAY SICHERHEIT Anzeige für automatisches Abschalten Bitte lesen Sie vor Verwendung die Sicherheitshinweise in der Anzeige für gehaltenen Messwert separaten Broschüre, die dem Gerät beiliegt. Automatische Bereichsmodusanzeige · Überschreiten Sie bei Messungen der Kategorie III nicht 1000 V und bei Messungen der Kategorie IV nicht 600 V. Manuelle Bereichsmodusanzeige ·...
- Seite 4 · Drücken Sie die HALTEN-Taste [05], der Messwert wird gehal- BATTERIE ten und die Anzeige [B] erscheint auf dem Display [03]. Dieses Lasergerät benötigt 2x AA-Batterien. · Drücken Sie die Halten-Taste [05] erneut, um die Haltefunkti- on zu deaktivieren. HINWEIS Wenn Sie das Gerät längere Zeit nicht benutzen, nehmen Sie HOLD bitte die Batterie heraus und vermeiden Sie es, es an einem...
- Seite 5 MESSEN VON AC- UND DC-SPANNUNGEN · Schließen Sie die schwarze Messsonde an die COM-Eingangs- HINWEIS klemme [12] und die rote Sonde an die V-Eingangsklemme Jegliche Spannungen über 1000V DC oder 750V AC können [11] an. nicht gemessen werden, um einen elektrischen Schlag und/ oder Schäden am Gerät zu vermeiden.
- Seite 6 MANUELLER BEREICH HINWEIS Drücken Sie während der Messung der Wechselspannung die · Oder wählen Sie mit dem Drehknopf [08] einen Bereich Taste V.F.C. [07], um die AC-Frequenzumwandlungsspannung zwischen 1000Ω und 100MΩ. zu messen. Die gemessene Wechselspannung ist der echte Effektivwert. Für Sinuswellen und andere Wellenformen wie Rechteck- wellen, Dreieckswellen und Treppenstufenwellen sind diese Messungen genau.
- Seite 7 Der gemessene Widerstandswert in der Schaltung weicht · Bei Dioden legen Sie die rote und die schwarze Messsonde normalerweise vom Nennwert des Widerstands ab. an den positiven bzw. negativen Anschluss der Diode. Der Vorwärtsspannungswert der zu testenden Diode wird in der Hauptanzeige [P] angezeigt.
- Seite 8 Messen Sie keine Frequenzen mit Spannungen über 250V AC oder DC RMS, um einen elektrischen Schlag und/oder Schäden am Gerät zu vermeiden. · Drehen Sie den Drehknopf [08], um den Frequenzmessmodus (Hz%) auszuwählen. Schließen Sie die schwarze Messsonde an die COM-Eingangs- klemme [12] und die rote Sonde an die V-Eingangsklemme [11] an.
- Seite 9 versuchen Sie NICHT, Strommessungen durchzuführen. Wenn die Sicherung während der Messung durchbrennt, können Sie sich und/oder das Gerät beschädigen. Verwenden Sie beim Messen die richtige Eingangsbuchse, das richtige Funktionsgetriebe und den richtigen Messbereich. MESSUNGEN ZWISCHEN 600mA UND 10A Wenn die Messsonde in die Stromeingangsbuchse einge- ·...
- Seite 10 Die Spannungserkennungsanzeige kann auch aufgrund von NCV-TEST induzierter Spannung aufleuchten · Drehen Sie den Drehknopf [08], um den NCV-Messmodus auszuwählen Störende Quellen in der Umgebung, wie z.B. blinkende Lich- ter, können die NCV-Erkennung versehentlich auslösen. SPANNUNGSFÜHRENDE LEITUNG - NEUTRALE LEITUNG UNTERSCHEIDEN ·...
- Seite 11 · Drehen Sie den Drehknopf [08], um in den Messmodus °C/°F BEDINGUNGEN FÜR DEN GEBRAUCH zu gelangen, und die Raumtemperatur wird auf dem Display [03] angezeigt. MODELL MM6500 Schutz 600V CAT. IV und 1000V CAT. lll Verschmutzungsgrad Grad 2 Betriebliche Höhe <...
- Seite 12 GENAUIGKEITSINDEX FREQUENZ WECHSELSTROM-SPANNUNG BEREICH AUFLÖSUNG GENAUIGKEIT 9,999Hz 0,001Hz BEREICH AUFLÖSUNG GENAUIGKEIT 99,99Hz 0,01Hz 999,9 mV 0,1 mV 999,9Hz 0,1Hz 9,999V 1 mV 9,999 kHz 0,001 kHz ± 1,0% Messwert + 3 Ziffern ± 0,5% Messwert + 3 Ziffern 99,99V 10 mV 99,99 kHz 0,01 kHz 999,9V...
- Seite 13 SIGNALTON UND DURCHGANGSPRÜFUNG GLEICHSTROM BEREICH GENAUIG- TESTBEDINGUN- FUNKTION BESCHREIBUNG BEREICH AUFLÖSUNG GENAUIGKEIT KEIT Eingebauter Summer 99,99A 0,01A ertönt und die grüne 999,9mA 0,01mA ± 0,8% Messwert + 3 Ziffern Kontrollleuchte [02] leuchtet auf, wenn der 600mA 0,1mA Leerlaufspan- 100Ω 1Ω Widerstand <...
- Seite 14 -20°C ~1000°C 1 °C ± 1,0% Messwert + 3 Ziffern -4°F ~1832°F 1°F Überspannungsschutz: 600V AC/DC Futech (Belgien) erklärt auf eigene Verantwortung, dass dieses Gerät: - MM6500 Multimeter konform den Normen ist: - EN61326-1:2013 - EN61326-2-2:2013 - EN61000-3-2:2014 - EN61000-3-3:2013...
- Seite 15 Mögliche Druckfehler sind vorbehalten. Die verwendeten Bilder sind nicht verbindlich. Alle Merkmale, Funktionen und sonstigen Produktspezifikationen können ohne Vorankündigung oder Verpflichtung geändert werden.
- Seite 16 BENUTZERHANDBUCH andere Sprachen: DANSK ITALIANO DEUTSCH NEDERLANDS ESPAÑOL NORSK EESTI KEEL PORTUGUÊS SUOMEN KIELI SLOVENŠČINA FRANÇAIS SVENSKA ÍSLENSKA Facebook @futechtools LinkedIn futechtools World Wide Web futech-easy.com YouTube @futechtools...
