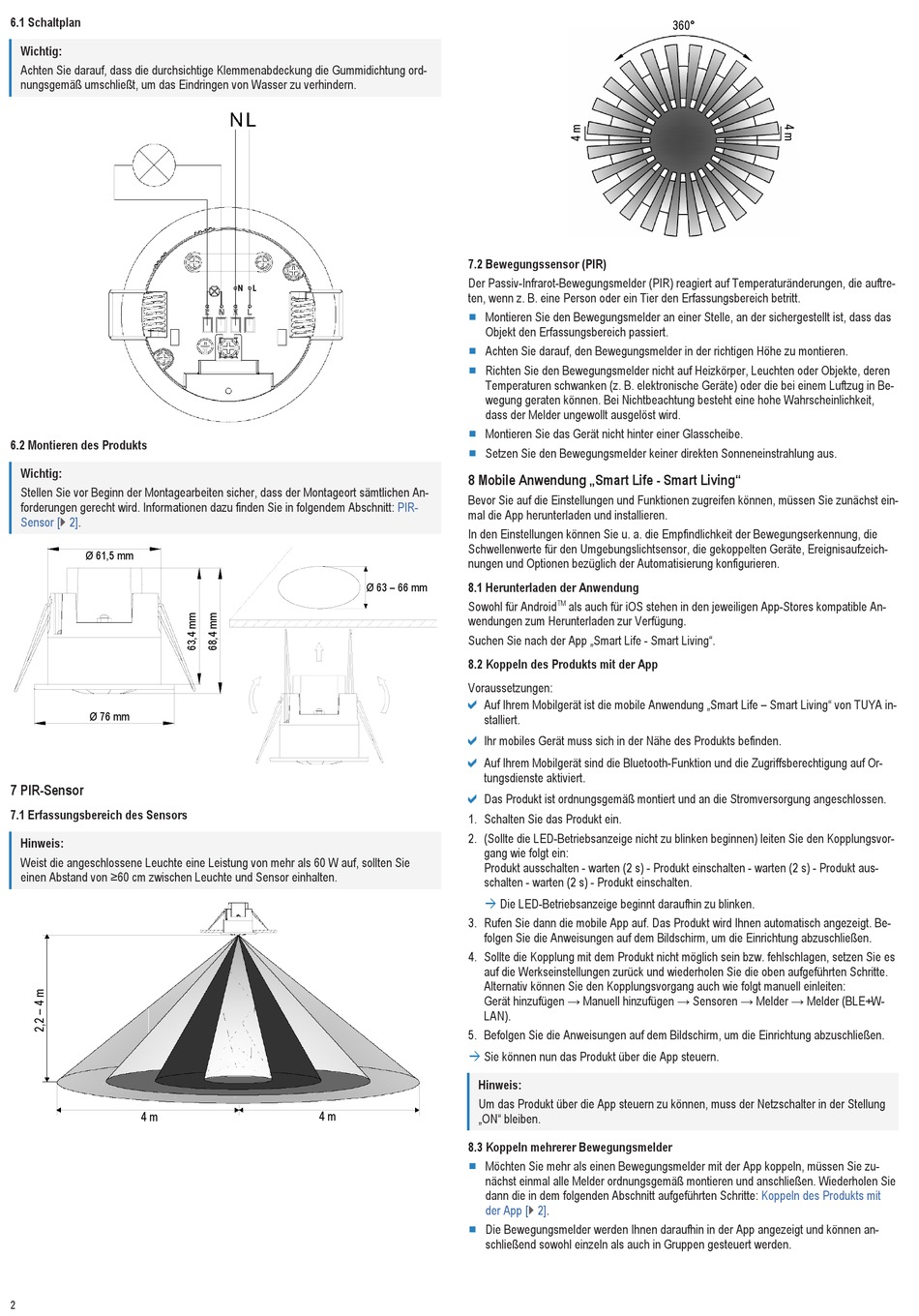

Sygonix SY-5251906 Bedienungsanleitung Seite 2

6.1 Schaltplan
Wichtig:
Achten Sie darauf, dass die durchsichtige Klemmenabdeckung die Gummidichtung ord-
nungsgemäß umschließt, um das Eindringen von Wasser zu verhindern.
6.2 Montieren des Produkts
Wichtig:
Stellen Sie vor Beginn der Montagearbeiten sicher, dass der Montageort sämtlichen An-
forderungen gerecht wird. Informationen dazu finden Sie in folgendem Abschnitt:
Sensor [} 2].
Ø 61,5 mm
Ø 76 mm
7 PIR-Sensor
7.1 Erfassungsbereich des Sensors
Hinweis:
Weist die angeschlossene Leuchte eine Leistung von mehr als 60 W auf, sollten Sie
einen Abstand von ≥60 cm zwischen Leuchte und Sensor einhalten.
4 m
2
7.2 Bewegungssensor (PIR)
Der Passiv-Infrarot-Bewegungsmelder (PIR) reagiert auf Temperaturänderungen, die auftre-
ten, wenn z. B. eine Person oder ein Tier den Erfassungsbereich betritt.
■
Montieren Sie den Bewegungsmelder an einer Stelle, an der sichergestellt ist, dass das
Objekt den Erfassungsbereich passiert.
■
Achten Sie darauf, den Bewegungsmelder in der richtigen Höhe zu montieren.
■
Richten Sie den Bewegungsmelder nicht auf Heizkörper, Leuchten oder Objekte, deren
Temperaturen schwanken (z. B. elektronische Geräte) oder die bei einem Luftzug in Be-
wegung geraten können. Bei Nichtbeachtung besteht eine hohe Wahrscheinlichkeit,
dass der Melder ungewollt ausgelöst wird.
■
Montieren Sie das Gerät nicht hinter einer Glasscheibe.
■
Setzen Sie den Bewegungsmelder keiner direkten Sonneneinstrahlung aus.
8 Mobile Anwendung „Smart Life - Smart Living"
Bevor Sie auf die Einstellungen und Funktionen zugreifen können, müssen Sie zunächst ein-
PIR-
mal die App herunterladen und installieren.
In den Einstellungen können Sie u. a. die Empfindlichkeit der Bewegungserkennung, die
Schwellenwerte für den Umgebungslichtsensor, die gekoppelten Geräte, Ereignisaufzeich-
nungen und Optionen bezüglich der Automatisierung konfigurieren.
Ø 63 – 66 mm 8.1 Herunterladen der Anwendung
Sowohl für Android
wendungen zum Herunterladen zur Verfügung.
Suchen Sie nach der App „Smart Life - Smart Living".
8.2 Koppeln des Produkts mit der App
Voraussetzungen:
a
Auf Ihrem Mobilgerät ist die mobile Anwendung „Smart Life – Smart Living" von TUYA in-
stalliert.
a
Ihr mobiles Gerät muss sich in der Nähe des Produkts befinden.
a
Auf Ihrem Mobilgerät sind die Bluetooth-Funktion und die Zugriffsberechtigung auf Or-
tungsdienste aktiviert.
a
Das Produkt ist ordnungsgemäß montiert und an die Stromversorgung angeschlossen.
1. Schalten Sie das Produkt ein.
2. (Sollte die LED-Betriebsanzeige nicht zu blinken beginnen) leiten Sie den Kopplungsvor-
gang wie folgt ein:
Produkt ausschalten - warten (2 s) - Produkt einschalten - warten (2 s) - Produkt aus-
schalten - warten (2 s) - Produkt einschalten.
à
3. Rufen Sie dann die mobile App auf. Das Produkt wird Ihnen automatisch angezeigt. Be-
folgen Sie die Anweisungen auf dem Bildschirm, um die Einrichtung abzuschließen.
4. Sollte die Kopplung mit dem Produkt nicht möglich sein bzw. fehlschlagen, setzen Sie es
auf die Werkseinstellungen zurück und wiederholen Sie die oben aufgeführten Schritte.
Alternativ können Sie den Kopplungsvorgang auch wie folgt manuell einleiten:
Gerät hinzufügen → Manuell hinzufügen → Sensoren → Melder → Melder (BLE+W-
LAN).
5. Befolgen Sie die Anweisungen auf dem Bildschirm, um die Einrichtung abzuschließen.
à Sie können nun das Produkt über die App steuern.
Hinweis:
Um das Produkt über die App steuern zu können, muss der Netzschalter in der Stellung
4 m
„ON" bleiben.
8.3 Koppeln mehrerer Bewegungsmelder
■
Möchten Sie mehr als einen Bewegungsmelder mit der App koppeln, müssen Sie zu-
nächst einmal alle Melder ordnungsgemäß montieren und anschließen. Wiederholen Sie
dann die in dem folgenden Abschnitt aufgeführten Schritte:
der App
■
Die Bewegungsmelder werden Ihnen daraufhin in der App angezeigt und können an-
schließend sowohl einzeln als auch in Gruppen gesteuert werden.
TM
als auch für iOS stehen in den jeweiligen App-Stores kompatible An-
Die LED-Betriebsanzeige beginnt daraufhin zu blinken.
[} 2].
360°
Koppeln des Produkts mit
