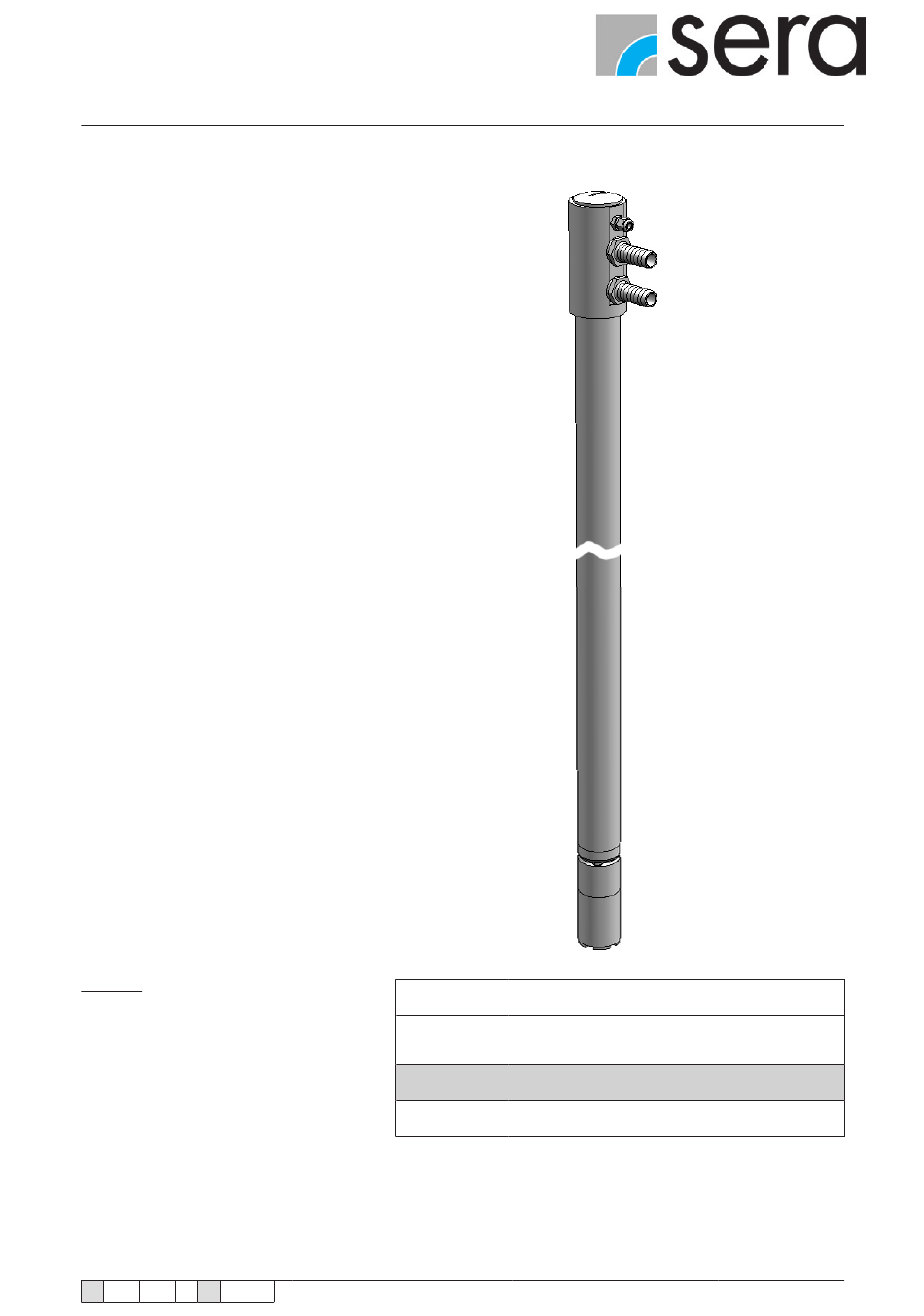

Sera SLP-151.1 Betriebsanleitung
Sauglanze
Inhaltsverzeichnis
Quicklinks
Sauglanze
SLP-151.1 / SLP-152.1
Betriebsanleitung
Typen:
SLP-151.1
SLP-152.1
Hersteller:
sera GmbH
sera-Straße 1
34376 Immenhausen
Deutschland
Tel.: +49 5673 999-00
Fax: +49 5673 999-01
info@sera-web.com
www.sera-web.com
Originalbetriebsanleitung!
TA 483 Rev. 2 de 05/2016
Betriebsanleitung für die zukünftige Verwendung aufbewahren!
Tragen Sie bitte hier den genauen Typ Ihrer Sauglanze ein.
(an Produktbeschreibung der Sauglanze ablesbar)
Typ
Diese Daten sind bei Fragen bzw. Ersatzteilbestellung wichtig und müssen angegeben
werden.
Technische Änderungen vorbehalten!
:
www.sera-web.com
1
Inhaltsverzeichnis
Verwandte Anleitungen für Sera SLP-151.1
Inhaltszusammenfassung für Sera SLP-151.1
- Seite 1 Sauglanze SLP-151.1 / SLP-152.1 Betriebsanleitung Typen: SLP-151.1 SLP-152.1 Hersteller: Betriebsanleitung für die zukünftige Verwendung aufbewahren! sera GmbH Tragen Sie bitte hier den genauen Typ Ihrer Sauglanze ein. sera-Straße 1 (an Produktbeschreibung der Sauglanze ablesbar) 34376 Immenhausen Deutschland Tel.: +49 5673 999-00 Fax: +49 5673 999-01 Diese Daten sind bei Fragen bzw.
- Seite 2 Sauglanze SLP-151.1 / SLP-152.1 Betriebsanleitung TA 483 Rev. 2 de 05/2019 www.sera-web.com Technische Änderungen vorbehalten!
-
Seite 3: Inhaltsverzeichnis
Sauglanze SLP-151.1 / SLP-152.1 Betriebsanleitung Inhalt 1. Allgemein ..............................4 1.1 Allgemeine Benutzerhinweise ......................4 1.2 Kennzeichnung von Hinweisen (in dieser Betriebsanleitung) ............4 1.3 Qualitätshinweise ..........................5 2. Sicherheitshinweise ..........................5 2.1 Personalqualifikation und Schulung ....................5 2.2 Gefahren bei Nichtbeachtung der Sicherheitshinweise ..............5 2.3 Sicherheitsbewusstes Arbeiten ....................... -
Seite 4: Allgemein
1. Allgemein 1.1 Allgemeine Benutzerhinweise Für die sera Produkte sind grundsätzlich die am Aufstellungsort geltenden Vorschriften vor Inbetriebnahme und wäh- rend des Betriebs zu beachten. Vor der Montage und Inbetriebnahme sind unbedingt die hier aufgeführten Anweisungen und besonders die Sicher- heitshinweise zu beachten. -
Seite 5: Qualitätshinweise
Zuverlässigkeit und Lebensdauer des Produkts und der gesamten Anlage zu erhöhen. ■ Reparaturkosten und Ausfallzeiten zu verringern. ■ Das sera Qualitätsmanagement und Qualitätssicherungssystem ist zertifiziert nach DIN EN ISO 9001:2015. sera Produkte entsprechen den gültigen Sicherheitsanforderungen und Unfallverhütungs-Vorschriften. Diese Betriebsanleitung immer zugänglich am Einsatzort aufbewahren! ACHTUNG! Sicherheitsdatenblatt des Fördermediums beachten! Eine Gefährdung des Bedi-... -
Seite 6: Sicherheitshinweise Für Wartungs-, Inspektions- Und Montagearbeiten
Die Betriebssicherheit des gelieferten Produkts ist nur bei bestimmungsgemäßer Verwendung entsprechend Kapitel „Bestimmungsgemäße Verwendung“ gewährleistet. 2.8 Bestimmungsgemäße Verwendung Das sera Produkt ist ausschließlich für den in Produktbeschreibung angegebenen Verwendungszweck einzusetzen. Bei Änderungen des Verwendungszweckes muss die Eignung des Produkts für die neuen Einsatzbedingungen mit sera geklärt werden! Kriterien für den bestimmungsgemäßen Gebrauch des Produkts:... -
Seite 7: Transport Und Lagerung
3. Transport und Lagerung 3.1 Allgemein sera Produkte werden vor Auslieferung auf einwandfreie Beschaffenheit und Funktion geprüft. Nach Erhalt muss das Produkt unverzüglich auf Transportschäden kontrolliert werden. Sollten dabei Beschädigungen festgestellt werden, sind diese unverzüglich dem verantwortlichen Spediteur sowie dem Lieferanten mitzuteilen. -
Seite 8: Produktbeschreibung
Betriebsanleitung 4. Produktbeschreibung 4.1 Funktionsbeschreibung Die sera Sauglanzen werden zur Entnahme von Chemikalien aus Behältern und Liefergebinden verwendet. Das integrierte Fußventil verhindert den Rückfluss des angesaugten Mediums. Die Typen SLP-15x.1 sind zusätzlich mit einem Niveauschalter (für Leermeldung) ausgestattet. 4.2 Temperaturbereich Der Temperaturbereich der Sauglanzen liegt zwischen +10°C und 40°C (auf Wasser bezogen). -
Seite 9: Abmessungen
Sauglanze SLP-151.1 / SLP-152.1 Betriebsanleitung Abmessungen Verfügbare Längen (L) der Sauglanzen 750 mm 1000 mm 1250 mm Kabelverschraubung Anschluss Pumpensaugleitung Anschluss Rückführleitung Überströmventil Schutzrohr Ø 50 6. Elekrische Anschlüsse Schaltfunktion ► abschwimmend öffnend Allgemein Der elektrische Anschluss Abdeckung (mit Dichtung) Lüsterklemme vorsichtig... - Seite 10 Sauglanze SLP-151.1 / SLP-152.1 Betriebsanleitung Für Anschluss an ansteuerbare Dosierpumpen der sera - C-Baureihen (C409.2 + C410.2) PIN-Belegung Ader Ader (Kabel- Funktion Kabeldose M12x1 dose/ (Sauglanze) (Kabeldose) Schaltbild -Stecker) Voralarm braun (BN) braun (min/min) S1 (min/min) (SLP-151.1, SLP-152.1) (nicht belegt) (nicht belegt) SLP-151.1...
-
Seite 11: Zubehör
Sauglanze SLP-151.1 / SLP-152.1 Betriebsanleitung 7. Zubehör SLP151.1 / SLP152.1 Bezeichnung Beschreibung Werkstoff Artikel-Nr. Abbildung Kabel mit Kabeldose, 5 m Kabel mit Kabeldose M12 90031245 für Anschluss an Pumpen C204.1, C410.2 3-polig Kabel mit Kabelstecker, 5 m Kabel mit Kabelstecker M12... -
Seite 12: Installation
ACHTUNG! Die Installation der Sauglanze erfolgt von oben in die Öffnung/Bohrung des Behälters/Behälterdeckels. Die Sauglanzen können über eine Buchse mit dem Niveaueingang der sera Dosierpumpen aus der C-Baureihe (C 409.2 und C 410.2) verbunden werden. Ein Anschluss für die Rückführleitung eines Überströmventils ist integriert. -
Seite 13: Außerbetriebnahme
Sauglanze SLP-151.1 / SLP-152.1 Betriebsanleitung 10. Außerbetriebnahme Bei der Außerbetriebnahme folgende Punkte beachten: Einheit ausschalten. ■ Anlage von der Spannungsversorgung trennen. ■ Produkt entleeren. ■ Nach dem Ablassen der Chemikalie Anlage / Produkt mit Wasser oder geeignetem Medium spülen, bis keine Chemikalienreste mehr enthalten sind! Hierbei die Verträglichkeit des Spülmediums mit der Chemikalie gem. -
Seite 14: Unbedenklichkeitsbescheinigung
Betreibers durch einen sera-Spezialmonteur inspiziert und/oder repariert. Die Unbedenklichkeitsbescheinigung ist Teil des Inspektions- / Reparaturauftrags. Davon unberührt bleibt es sera vorbehalten, die Annahme dieses Auftrages aus anderen Gründen abzulehnen. Bitte Kopie verwenden und das Original bei der Betriebsanleitung belassen! (auch als Download unter: www.sera-web.com) - Seite 15 Sauglanze SLP-151.1 / SLP-152.1 Betriebsanleitung TA 483 Rev. 2 de 05/2016 Technische Änderungen vorbehalten! www.sera-web.com...
