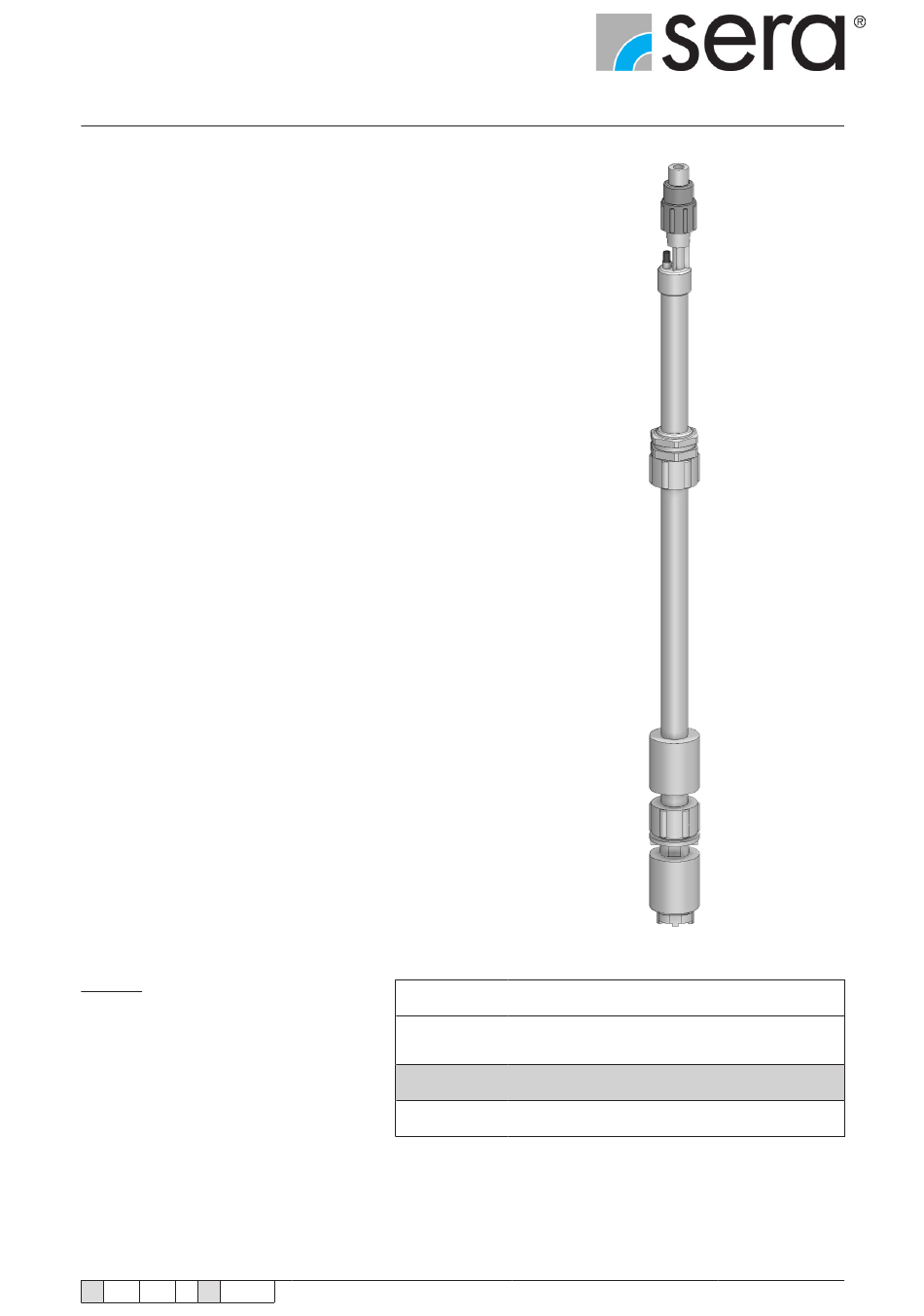

Sera SL-12.1 Betriebsanleitung
Sauglanze
Inhaltsverzeichnis
Quicklinks
Sauglanze
SL-12.1
Betriebsanleitung
Typ: SL-12.1
Hersteller:
sera GmbH
sera-Straße 1
34376 Immenhausen
Deutschland
Tel.: +49 5673 999-00
Fax: +49 5673 999-01
info@sera-web.com
www.sera-web.com
Originalbetriebsanleitung!
TA 479 Rev. 05 de 09/2018
Betriebsanleitung für die zukünftige Verwendung aufbewahren!
Tragen Sie bitte hier den genauen Typ Ihrer Sauglanze ein.
(an Produktbeschreibung der Sauglanze ablesbar)
Typ
Diese Daten sind bei Fragen bzw. Ersatzteilbestellung wichtig und müssen angegeben
werden.
Technische Änderungen vorbehalten!
:
www.sera-web.com
1
Inhaltsverzeichnis
Verwandte Anleitungen für Sera SL-12.1
Inhaltszusammenfassung für Sera SL-12.1
- Seite 1 Sauglanze SL-12.1 Betriebsanleitung Typ: SL-12.1 Hersteller: Betriebsanleitung für die zukünftige Verwendung aufbewahren! sera GmbH Tragen Sie bitte hier den genauen Typ Ihrer Sauglanze ein. sera-Straße 1 (an Produktbeschreibung der Sauglanze ablesbar) 34376 Immenhausen Deutschland Tel.: +49 5673 999-00 Fax: +49 5673 999-01 Diese Daten sind bei Fragen bzw.
- Seite 2 Sauglanze SL-12.1 Betriebsanleitung TA 479 Rev. 05 de 09/2018 www.sera-web.com Technische Änderungen vorbehalten!
-
Seite 3: Inhaltsverzeichnis
Sauglanze SL-12.1 Betriebsanleitung Inhalt 1. Allgemein ..............................4 1.1 Allgemeine Benutzerhinweise ......................4 1.2 Kennzeichnung von Hinweisen (in dieser Betriebsanleitung) ............4 1.3 Qualitätshinweise ..........................5 2. Sicherheitshinweise ..........................5 2.1 Personalqualifikation und Schulung ....................5 2.2 Gefahren bei Nichtbeachtung der Sicherheitshinweise ..............5 2.3 Sicherheitsbewusstes Arbeiten ....................... -
Seite 4: Allgemein
1. Allgemein 1.1 Allgemeine Benutzerhinweise Für die sera Produkte sind grundsätzlich die am Aufstellungsort geltenden Vorschriften vor Inbetriebnahme und wäh- rend des Betriebs zu beachten. Vor der Montage und Inbetriebnahme sind unbedingt die hier aufgeführten Anweisungen und besonders die Sicher- heitshinweise zu beachten. -
Seite 5: Qualitätshinweise
Zuverlässigkeit und Lebensdauer des Produkts und der gesamten Anlage zu erhöhen. ■ Reparaturkosten und Ausfallzeiten zu verringern. ■ Das sera Qualitätsmanagement und Qualitätssicherungssystem ist zertifiziert nach DIN EN ISO 9001:2015. sera Produkte entsprechen den gültigen Sicherheitsanforderungen und Unfallverhütungs-Vorschriften. Diese Betriebsanleitung immer zugänglich am Einsatzort aufbewahren! ACHTUNG! Sicherheitsdatenblatt des Fördermediums beachten! Eine Gefährdung des Bedi-... -
Seite 6: Sicherheitshinweise Für Wartungs-, Inspektions- Und Montagearbeiten
Die Betriebssicherheit des gelieferten Produkts ist nur bei bestimmungsgemäßer Verwendung entsprechend Kapitel „Bestimmungsgemäße Verwendung“ gewährleistet. 2.8 Bestimmungsgemäße Verwendung Das sera Produkt ist ausschließlich für den in Produktbeschreibung angegebenen Verwendungszweck einzusetzen. Bei Änderungen des Verwendungszweckes muss die Eignung des Produkts für die neuen Einsatzbedingungen mit sera geklärt werden! Kriterien für den bestimmungsgemäßen Gebrauch des Produkts:... -
Seite 7: Transport Und Lagerung
3. Transport und Lagerung 3.1 Allgemein sera Produkte werden vor Auslieferung auf einwandfreie Beschaffenheit und Funktion geprüft. Nach Erhalt muss das Produkt unverzüglich auf Transportschäden kontrolliert werden. Sollten dabei Beschädigungen festgestellt werden, sind diese unverzüglich dem verantwortlichen Spediteur sowie dem Lieferanten mitzuteilen. -
Seite 8: Produktbeschreibung
Sauglanze SL-12.1 Betriebsanleitung 4. Produktbeschreibung 4.1 Funktionsbeschreibung Die sera Sauglanze wird zur Entnahme von Chemikalien aus Behältern und Liefergebinden verwendet. Das integrierte Fußventil verhindert den Rückfluss des angesaugten Mediums. Die Sauglanze SL-12.1 ist zusätzlich mit einem Niveauschalter (für Leermeldung) ausgestattet. -
Seite 9: Technische Daten
Sauglanze SL-12.1 Betriebsanleitung 5. Technische Daten 14 l/h (bei Schlauchverschraubung 4/6) max. Durchflussmenge 35 l/h (bei Schlauchverschraubung 6/12) max. Viskosität des Fördermediums 50 mPas min. Dichte des Fördermediums 1 kg/dm max. Schaltspannung 50 V / AC/DC max. Schaltstrom 0,5 A max. -
Seite 10: Schlauchanschluss
Sauglanze SL-12.1 Betriebsanleitung 6. Schlauchanschluss TA 479 Rev. 05 de 09/2018 www.sera-web.com Technische Änderungen vorbehalten! -
Seite 11: Elekrische Anschlüsse
5 m Kabel mit Kabeldose M12 und Stecker M12, 3-polig 5 m Kabel mit Stecker M12 und Kabeldose M12, 8-polig ■ ■ für Anschluss an sera Baureihen C204.1, C410.2 für Anschluss an sera Baureihen iSTEP, C409.2... Kabel mit Kabeldose, 3-polig Kabelstecker, 3-polig... -
Seite 12: Installation
Sauglanze SL-12.1 Betriebsanleitung 9. Installation Beispiel Behälterdeckel Die Bohrung im Behälterdeckel muss einen Durchmesser von 24 mm aufweisen. HINWEIS! Eine ausreichende Be- und Entlüf- tung des Behälters ist vorzusehen. ACHTUNG! Kontermutter Behälterdeckel Schraubstutzen Spannring Verstellmutter Höhenverstellung Nach dem Verschrauben der Sauglanze im Behälterdeckel (2) kann die Sauglanze dem Behälter durch das Verstellen der Höhe... -
Seite 13: Außerbetriebnahme
Sauglanze SL-12.1 Betriebsanleitung 10. Außerbetriebnahme Bei der Außerbetriebnahme folgende Punkte beachten: Einheit ausschalten. ■ Anlage von der Spannungsversorgung trennen. ■ Produkt entleeren. ■ Nach dem Ablassen der Chemikalie Anlage / Produkt mit Wasser oder geeignetem Medium spülen, bis keine Chemikalienreste mehr enthalten sind! Hierbei die Verträglichkeit des Spülmediums mit der Chemikalie gem. -
Seite 14: Unbedenklichkeitsbescheinigung
Betreibers durch einen sera Spezialmonteur inspiziert und/oder repariert. Die Unbedenklichkeitsbescheinigung ist Teil des Inspektions- / Reparaturauftrags. Davon unberührt bleibt es sera vorbehalten, die Annahme dieses Auftrages aus anderen Gründen abzulehnen. Bitte Kopie verwenden und das Original bei der Betriebsanleitung belassen! (auch als Download unter: www.sera-web.com) - Seite 15 Sauglanze SL-12.1 Betriebsanleitung TA 479 Rev. 05 de 09/2018 Technische Änderungen vorbehalten! www.sera-web.com...
