FICHE DE MAINTENANCE
Gamme NEO
®
Liste des pièces détachées
01275
Tête complète froide 10 à 20 secondes laiton
01276
Tête complète froide 5 à 10 secondes laiton
01277
Tête complète chaude 10 à 20 secondes laiton
01278
Tête complète chaude 5 à 10 secondes laiton
01279
Tête complète froide S 10 à 20 secondes laiton
01280
Tête complète chaude S 5 à 10 secondes laiton
01281
Tête complète chaude S 10 à 20 secondes laiton
01282
Tête complète chaude S 5 à 10 secondes laiton
01285
Tête complète froide 5 à 10 secondes INOX
01286
Tête complète chaude 5 à 10 secondes INOX
01287
Tête complète froide S 5 à 10 secondes INOX
01288
Tête complète chaude S 5 à 10 secondes INOX
90498
5 aérateurs 2L/min
90499
5 aérateurs standards
90593
Clé démontage aérateur
90405
Sachet écrou 1/2 + joint + rondelle
90214
Sachet maintenance écrou G1/2"
90618
Sachet 2 écrous G1/2" + joints
90207
20 Fils frein
90200
20 Joints toriques de bouchon
90202
5 Pistons bleus complets + 5 joints toriques de bouchon + 5 cylindres + 5 contre-pièces + 5 joints
à lèvres
90203
5 Pistons rouges complets + 5 joints toriques de bouchon + 5 cylindres + 5 contre-pièces + 5
joints à lèvres
90841
10 Joints à lèvres
90835
10 Ressorts de bouton
90234
20 Bouchons de protection hivernage
90594
Manette de mitigeur complète
90596
Sachet de 5 joints toriques pour manette
90830
2 Flexibles G3/8 avec clapet anti-retour
29860
1 Robinet d'arrêt G3/8
90547
20 Joints filtres G3/8
90659
Sachet 2 clapets anti retour
90215
Sachet 5 ressorts avant 07/2016
91022
Sachet 5 ressorts après 07/2016
90209
Sachet 5 pistons complets S
LES ROBINETS PRESTO
Service Assistance Technique
Tel. 01.46.12.34.56
Fax. 05.46.05.58.30
assistancetechnique@presto.fr
Caractéristiques techniques
>Dispositif autonettoyant breveté -
Temporisation: arrêt automatique
après 15sec (+/- 5sec). (7 sec pour
Prestogreen
>Mitigeurs équipés de clapets anti-
retour et de joints filtre.
Usine :
4 rue Lavoisier – Zone Industrielle
17110 SAINT GEORGES-DE-DIDONNE
FRANCE

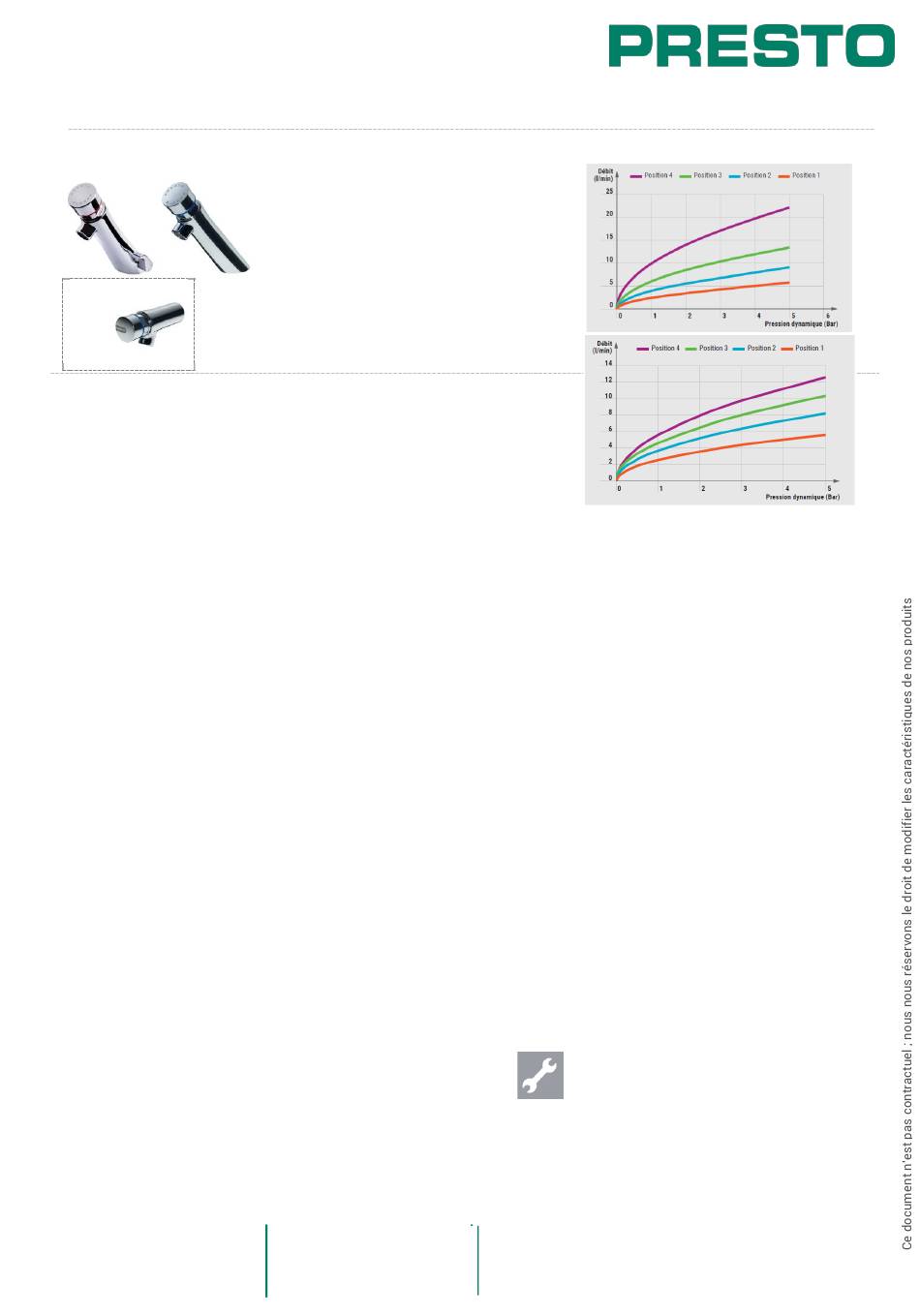

Courbe de débit (Version N et S)
Liste des outils
1 Clé plate 25 : Démontage de la tête
1 clé de 19 : Dévissage du piston
1 Petit tournevis plat : Démontage brise jet
Internet :
www.prestodatashare.com
APPELS D'OFFRES, FICHES PRODUITS, NOTICES,
VISUELS DES PRODUITS...
