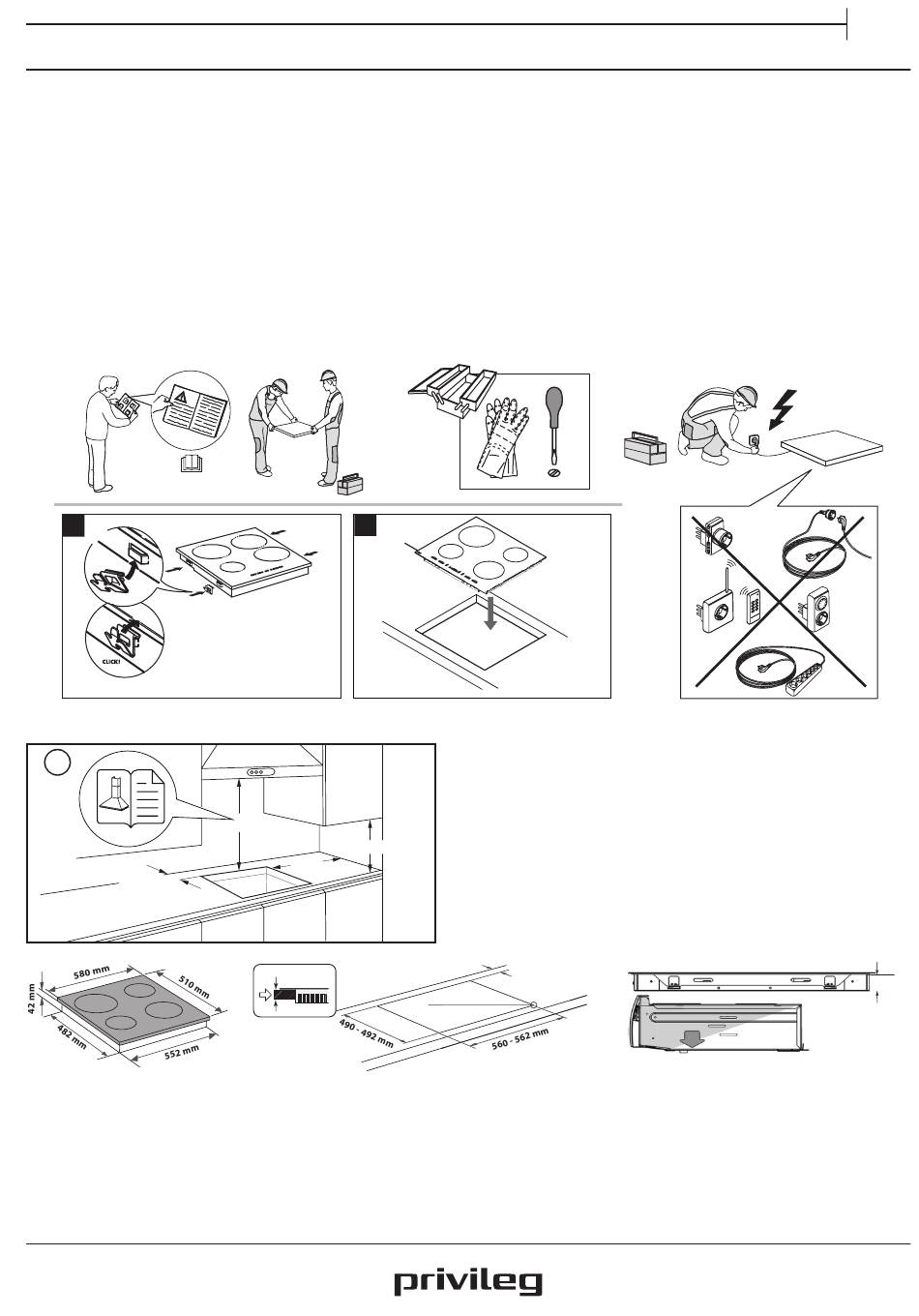

INSTALLATION
•
Das Kochfeld muss in eine mindestens 20 mm tiefe Arbeitsplatte eingelassen werden.
•
Zwischen Kochmulde und Ofen dürfen keine Querschienen, Winkel usw. sein.
•
Für Abmessungen und Installation der Einbauversion, siehe das Bild in diesem Abschnitt.
•
Zwischen dem Kochfeld und der darüber liegenden Dunstabzugshaube muss ein Mindestabstand eingehalten werden. Weitere Informationen
finden Sie im Benutzerhandbuch der Dunstabzugshaube.
•
Setzen Sie das mitgelieferte Dichtungsprofil (falls es noch nicht eingesetzt ist) ein, nachdem Sie die Oberfläche des Kochfelds wie in der
Abbildung gezeigt sorgfältig gesäubert haben.
•
Bauen Sie das Kochfeld nicht neben einer Spül- oder Waschmaschine ein, damit die elektronischen Stromkreise nicht mit Dampf oder
Feuchtigkeit in Berührung kommen, wodurch sie beschädigt werden könnten.
•
Wenn ein Ofen unter dem Kochfeld installiert ist, stellen Sie sicher, dass er mit einem Kühlsystem ausgestattet ist. Wenn die Temperatur der elektronischen
Stromkreise die maximal zulässige Temperatur übersteigt, schaltet sich das Kochfeld automatisch aus; in diesem Fall müssen Sie ein paar Minuten warten,
bis die Innentemperatur der elektronischen Schaltkreise auf einen zulässigen Wert abgekühlt ist und Sie das Kochfeld wieder einschalten können.
AUFSTELLEN DES KOCHFELDS
Nach dem elektrischen Anschluss (siehe Kapitel „Elektrischer Anschluss") die Befestigungsklammern an den dafür vorgesehenen Schlitzen an den
Seitenflächen des Kochfeldes positionieren wie in der Abbildung gezeigt. Drücken Sie dann das Kochfeld in den Ausschnitt und prüfen Sie, dass das
Glas flach und parallel zur Arbeitsplatte ist. Die Befestigungsklammern sind für jede Art von Arbeitsplattenmaterial (Holz, Marmor usw.) ausgelegt.
1
4x
ABMESSUNGEN UND EINZUHALTENDE ABSTÄNDE
i
Min. 5 cm
ENTFERNEN DES KOCHFELDES:
Um das Kochfeld auszubauen, trennen Sie es zunächst vom Stromnetz. Es wird dringend empfohlen, das darunter liegende Teil vom Backofen, der Schublade,
dem Abscheider oder anderem zu befreien. Dadurch kann der Techniker auf den unteren Teil des Kochfeldes zugreifen, um die vier Klammern mit einem
Schraubenzieher zu lösen, das Kochfeld anzuheben und es abzunehmen, ohne die Arbeitsplatte zu beschädigen.
2
L
Min. 40 cm
Min.10 cm
20 mm
Min.
Min. 50 mm
Min. 6,5 mm
Max. 16 mm
DE
42 mm
