ANHANG 7: STECKVERBINDUNGEN

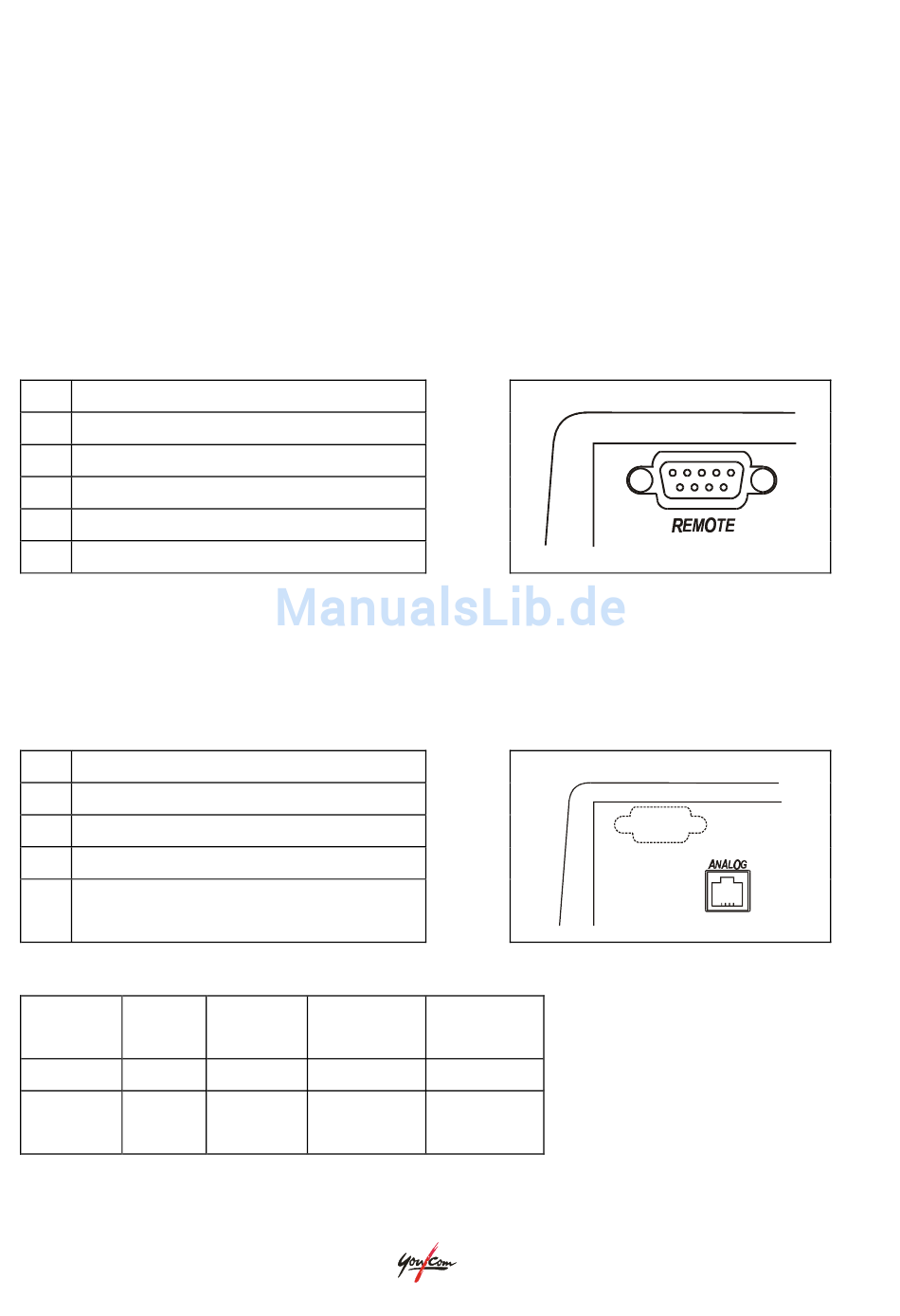

Steckverbindung Remote
Bei dieser Schnittstelle handelt es sich um eine 9-pin-female Sub-D-Steckverbindung
an der Rückseite des Geräts. Es ist eine Schnittstelle des Typs V.24/RS-232 mit
ausschließlich Tx- und Rx-Signalen (keine Flow-Steuerung).
In der folgenden Tabelle werden die Pin-out-Stifte beschrieben (Belegung gemäß
DCE-Typ).
Pin Beschreibung
2 TX , zum PC
3 RX, vom PC
7 CTS, vom PC
8 RTS , zum PC
5 Signalerde
ANALOGE Schnittstelle
Am SET2 wird das Telefonnetz über einen RJ 11-Stecker mit der Bezeichnung
'Analog' angeschlossen.
Pin Beschreibung
1 nicht angeschlossen
2 TIP
3 RING
4 nicht angeschlossen
Impedanzanpassung (interne Schalter an der Rückseite):
Land RZDC
8.2 Ω
US
CTR-21 22.1
Ω
78
ZZNT Schalter
1
600 Ω
EIN
600 Ω//
AUS
4.7pF
© 2002
Schalter
2
AUS
EIN
