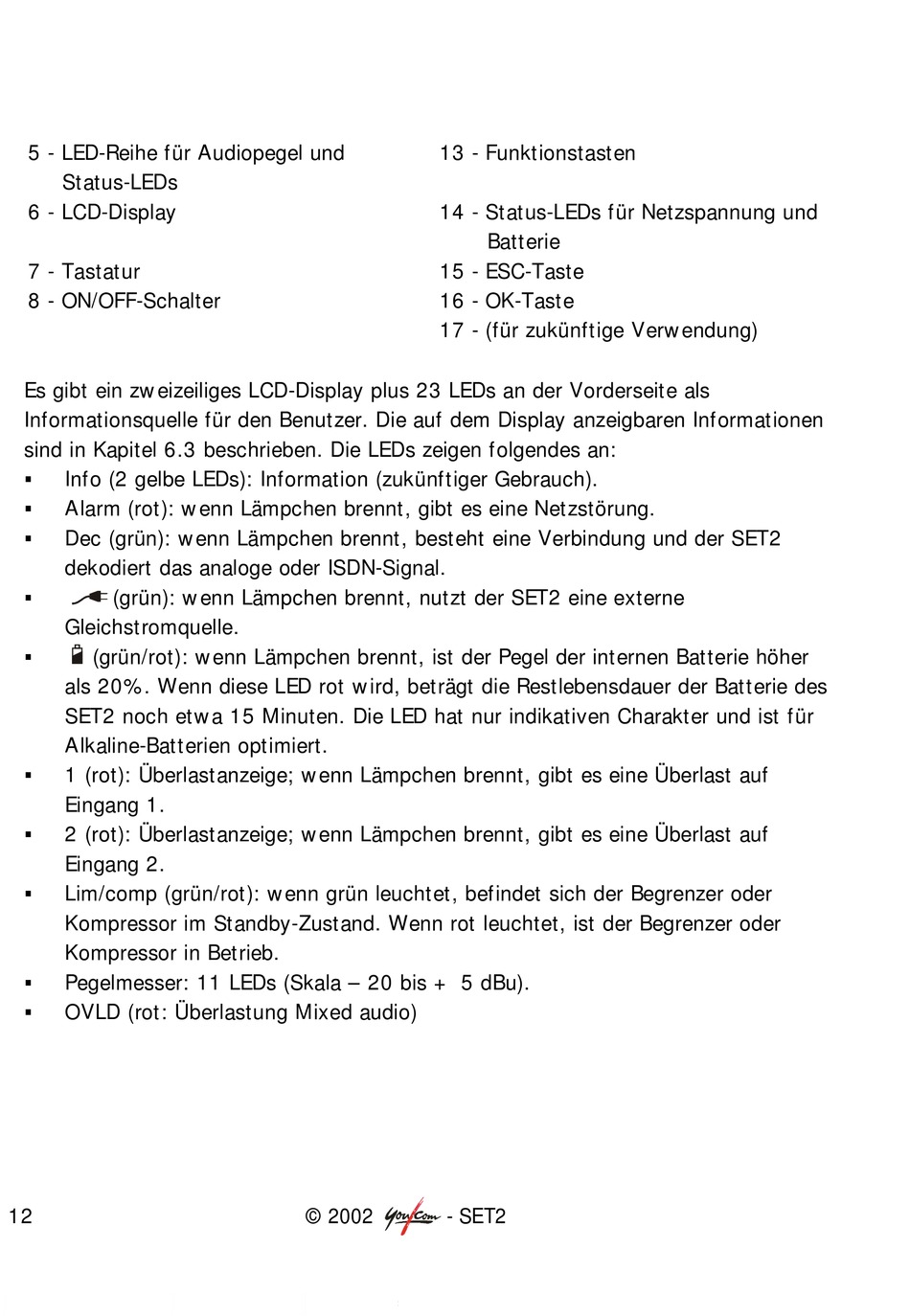

You/Com SET2 Bedienungsanleitung Seite 12

5 - LED-Reihe für Audiopegel und
Status-LEDs
6 - LCD-Display
7 - Tastatur
8 - ON/OFF-Schalter
Es gibt ein zweizeiliges LCD-Display plus 23 LEDs an der Vorderseite als
Informationsquelle für den Benutzer. Die auf dem Display anzeigbaren Informationen
sind in Kapitel 6.3 beschrieben. Die LEDs zeigen folgendes an:
Info (2 gelbe LEDs): Information (zukünftiger Gebrauch).
§
Alarm (rot): wenn Lämpchen brennt, gibt es eine Netzstörung.
§
Dec (grün): wenn Lämpchen brennt, besteht eine Verbindung und der SET2
§
dekodiert das analoge oder ISDN-Signal.
(grün): wenn Lämpchen brennt, nutzt der SET2 eine externe
§
Gleichstromquelle.
(grün/rot): wenn Lämpchen brennt, ist der Pegel der internen Batterie höher
§
als 20%. Wenn diese LED rot wird, beträgt die Restlebensdauer der Batterie des
SET2 noch etwa 15 Minuten. Die LED hat nur indikativen Charakter und ist für
Alkaline-Batterien optimiert.
1 (rot): Überlastanzeige; wenn Lämpchen brennt, gibt es eine Überlast auf
§
Eingang 1.
2 (rot): Überlastanzeige; wenn Lämpchen brennt, gibt es eine Überlast auf
§
Eingang 2.
Lim/comp (grün/rot): wenn grün leuchtet, befindet sich der Begrenzer oder
§
Kompressor im Standby-Zustand. Wenn rot leuchtet, ist der Begrenzer oder
Kompressor in Betrieb.
Pegelmesser: 11 LEDs (Skala – 20 bis + 5 dBu).
§
OVLD (rot: Überlastung Mixed audio)
§
12
13 - Funktionstasten
14 - Status-LEDs für Netzspannung und
15 - ESC-Taste
16 - OK-Taste
17 - (für zukünftige Verwendung)
