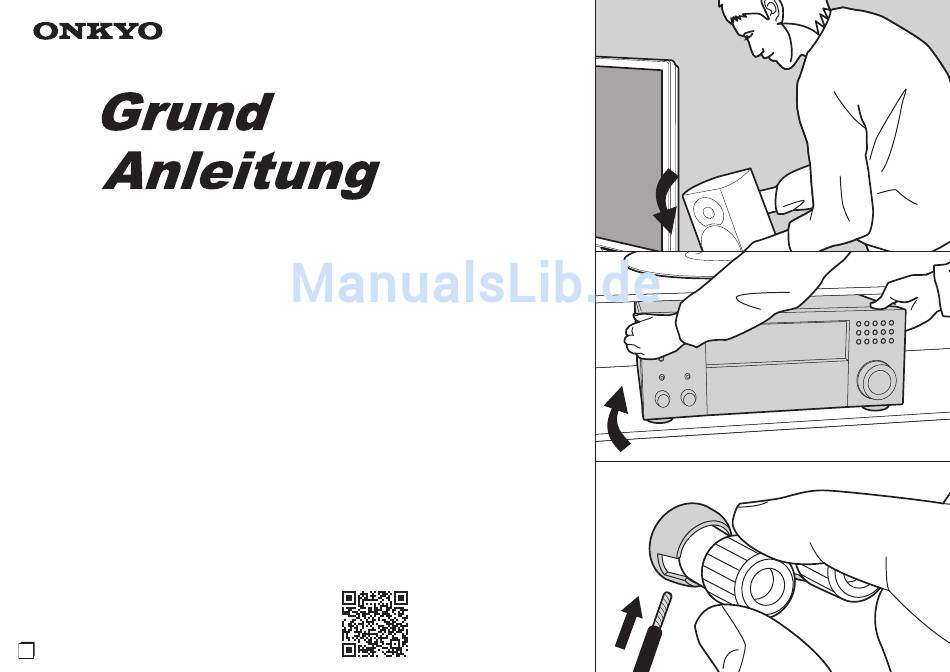

TX-RZ820 / AV RECEIVER
Vor dem Start .................................................................. 2
Lieferumfang ..................................................................... 2
Teilenamen ...................................................................... 3
Teilenamen ........................................................................ 3
Installation ...................................................................... 7
Vorgehen bei der Installation............................................. 7
Schritt 1: Lautsprecherkonfiguration.................................. 8
Schritt 2: Anschließen der Lautsprecher ......................... 14
Erste Einrichtung ......................................................... 24
Wiedergabe ................................................................... 26
Wiedergabe von AV-Komponenten ................................. 26
®
Wiedergabe............................................ 26
Netzwerkfunktionen......................................................... 27
USB-Speichergerät ......................................................... 28
Wiedergabe von AM/FM-Radio ....................................... 29
Multizonenfunktion .......................................................... 31
Wiedergabemodus .......................................................... 33
Einzelheiten zu Netzwerkfunktionen, Wiedergabemodi und
erweiterten Einstellungen finden Sie im "Erweiterte
Bedienungsanleitung" auf unserer Website.
http://www.onkyo.com/manual/txrz820/adv/de.html
D
e
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Onkyo TX-RZ820
Inhaltszusammenfassung für Onkyo TX-RZ820
-
Seite 1: Inhaltsverzeichnis
TX-RZ820 / AV RECEIVER Vor dem Start ..............2 Lieferumfang ..............2 Teilenamen ..............3 Teilenamen ................ 3 Installation ..............7 Vorgehen bei der Installation..........7 Schritt 1: Lautsprecherkonfiguration........8 Schritt 2: Anschließen der Lautsprecher ......14 Schritt 3: Anschließen der TV- und AV-Komponenten..16 Erste Einrichtung ............ -
Seite 2: Vor Dem Start
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Lieferumfang 1. Hauptgerät (1) 2. Fernbedienung (RC-911R) (1), Batterien (AAA/R03) (2) 3. Messmikrofon für die Lautsprechereinrichtung (1) 0 Wird während Initial Setup verwendet. 4. FM-Zimmerantenne (1) 5. AM-Rahmenantenne (1) 6. -
Seite 3: Teilenamen
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe (*)Einzelheiten dazu finden Sie in der Erweiterte Bedienungsanleitung. Teilenamen ... -
Seite 4: Quick Menu
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe (*)Einzelheiten dazu finden Sie in der Erweiterte Bedienungsanleitung. 12.SLEEP-Taste: Hiermit können Sie den Sleep-Timer einstellen. Sie können zwischen "30 min", "60 min" und "90 min" auswählen. 13.PHONES-Buchse: Hier können Kopfhörer mit Standardstecker (Ø1/4"/6,3 mm) angeschlossen werden. -
Seite 5: Rückseite
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe (*)Einzelheiten dazu finden Sie in der Erweiterte Bedienungsanleitung. 90° 180° ... -
Seite 6: Fernbedienung
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe (*)Einzelheiten dazu finden Sie in der Erweiterte Bedienungsanleitung. 15.ZONE 3 PRE/LINE OUT-Buchsen: Es können Fernbedienung Audiosignale über ein analoges Audiokabel an einen 1. Í ON/STANDBY-Taste Vorverstärker oder Leistungsverstärker in einem 2. -
Seite 7: Installation
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Vorgehen bei der Installation Dieses Gerät kann auf verschiedene Arten je nach Lautsprecherkonfiguration und angeschlossenen externen Geräten verwendet werden. Die folgenden Informationen sollen Ihnen den Installationsvorgang erleichtern. Schritt 1: Lautsprecherkonfiguration Wählen Sie entsprechend Lautsprechertypen und Verwendungsbedingungen die Lautsprecherkonfiguration aus den... -
Seite 8: Schritt 1: Lautsprecherkonfiguration
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Schritt 1: Lautsprecherkonfiguration 7.1-Kanalsystem Über die Frontlautsprecher wird Front-Stereoklang ausgegeben, über einen Center-Lautsprecher wird Center- Klang wie Dialoge und Gesang ausgegeben. Die Surround- Lautsprecher erzeugen das hintere Klangfeld. Der aktive Subwoofer gibt Bassklänge wieder und erzeugt volle Klangfelder. - Seite 9 > Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe 5.1.2-Kanalsystem-1 (Front-Höhenlautsprecher/Rück- Höhenlautsprecher) Dies ist ein 5.1-Kanal-Basissystem bestehend aus Frontlautsprechern, einem Center-Lautsprecher, Surround- Lautsprechern und einem aktiven Subwoofer ergänzt durch 3´ (0.9 m) Fronthöhenlautsprecher oder Rückhöhenlautsprecher, die or more beide Höhenlautsprecher-Typen sind.
- Seite 10 > Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe 5.1.2-Kanalsystem-2 (Deckenlautsprecher) Dies ist ein 5.1-Kanal-Basissystem bestehend aus Frontlautsprechern, einem Center-Lautsprecher, Surround- Lautsprechern und einem aktiven Subwoofer ergänzt durch Fronthöhenlautsprecher, Mittelhöhenlautsprecher oder Rückhöhenlautsprecher, die Höhenlautsprecher-Typen sind. Durch die Installation von Höhenlautsprechern können Sie den Dolby Atmos-Wiedergabemodus auswählen, mit dem beim Eingangsformat Dolby Atmos der modernste 3D-Klang einschließlich Klangfeld über...
- Seite 11 > Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe 5.1.2-Kanalsystem-3 (Dolby-aktivierte Lautsprecher (Dolby- Lautsprecher)) Dies ist ein 5.1-Kanal-Basissystem bestehend aus Frontlautsprechern, einem Center-Lautsprecher, Surround- Lautsprechern und einem aktiven Subwoofer ergänzt durch Dolby-aktivierte Lautsprecher (Front), Dolby-aktivierte Lautsprecher (Surround), oder Dolby-aktivierte Lautsprecher (Surround-Back) die beide Höhenlautsprecher-Typen sind.
-
Seite 12: Bi-Amping Der Lautsprecher
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Bi-Amping der Lautsprecher Bei 5.1-Kanal-Systemen können Sie Frontlautsprecher anschließen, die Bi-Amping unterstützen, um die Qualität der Bässe und Höhen zu steigern. Bi-Amping-kompatible Lautsprecher müssen über die Tweeter-Klemmen an einen Verstärker und mit den Woofer-Klemmen an einen anderen Verstärker angeschlossen werden. - Seite 13 > Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Lautsprecherkombinationen 0 In allen Kombinationen können bis zu zwei aktive Subwoofer angeschlossen werden. ZONE 2 SURROUND (ZONE SPEAKER) Lautsprecherkanäle FRONT CENTER SURROUND BACK HEIGHT Bi-AMP (P22) 2.1 ch (*1) (*1, 2) 3.1 ch...
-
Seite 14: Schritt 2: Anschließen Der Lautsprecher
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Schritt 2: Anschließen der Lautsprecher Standardanschlüsse (Seiten 8 bis 11) Schließen Sie bei 7.1-Kanal-Systemen 12345678 an. Anschließen von 1234569: Bei 5.1.2-Kanal-Systemen. Es können bis zu zwei aktive Subwoofer angeschlossen werden. Es wird von jeder SUBWOOFER PRE OUT-Buchse das gleiche Signal ausgegeben. - Seite 15 > Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Anschließen von Bi-Amping-Lautsprechern (Seite 12) Achten Sie darauf, die Leitungsbrücke zwischen den Tieftönerbuchsen und den Hochtönerbuchsen der Frontlautsprecher zu entfernen. Informationen zum Anschließen von Center-/Surround-Lautsprechern und aktivem Subwoofer 1/2˝...
-
Seite 16: Schritt 3: Anschließen Der Tv- Und Av-Komponenten
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Schritt 3: Anschließen der TV- und AV-Komponenten 1. Anschließen des Fernsehers An ARC-Fernseher Verwenden Sie bei ARC-fähigen Fernsehern (Audio Return Channel) (*1) ein HDMI-Kabel und nehmen Sie den Anschluss entsprechend Abbildung "a"... -
Seite 17: Streamingmedien
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe 2. Anschließen von HDMI-AV-Komponenten Dies ist eine Beispielverbindung mit einer AV-Komponente mit HDMI-Buchse. Wenn eine AV-Komponente angeschlossen ist, die dem CEC-Standard (Consumer Electronics Control) entspricht, können Funktionen wie die HDMI CEC-Funktion (*), die mit dem Eingangsselektor verknüpft ist, sowie die HDMI Standby Through-Funktion verwendet werden, mit der Video und Audio von AV-... -
Seite 18: Anschließen Von Nicht-Hdmi-Av- Komponenten
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe 3. Anschließen von Nicht-HDMI-AV- Komponenten Dies ist eine Beispielverbindung mit einer AV-Komponente ohne HDMI-Buchse. Schließen Sie die AV-Komponente entsprechend ihren Buchsen an. Wenn der Videoeingang über die BD/DVD-Buchse erfolgt, muss der Audioeingang ebenfalls über die BD/DVD-Buchsen erfolgen. -
Seite 19: Anschließen Von Audio-Komponenten
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe 4. Anschließen von Audio-Komponenten Beispielverbindung mit einer Audiokomponente. Schließen Sie einen CD-Player mithilfe eines digitalen optischen Kabels oder eines analogen Audiokabels an. Sie können auch einen Plattenspieler mit einem MM-Tonabnehmer an die PHONO-Buchse anschließen. -
Seite 20: Multizonen-Verbindung-1 (Zone 2 Tv)
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe 5. Multizonen-Verbindung-1 (ZONE 2 TV) Sie können Inhalte von Blu-ray-Disc-Playern über einen Fernseher mit HDMI-Eingangsbuchse im separaten Raum (ZONE 2) wiedergeben, indem Sie einen Blu-ray-Disc- Player im Hauptraum (in dem sich dieses Gerät befindet) verwenden oder den Inhalt von einer anderen AV- Komponente wiedergeben. -
Seite 21: Erforderlich Für Zone
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe 6. Multizonen-Verbindung-2 (ZONE 2/3 PRE/ LINE OUT) Es ist eine 2-Kanal-Audiowiedergabe im separaten Raum über Lautsprecher möglich, welche an einen Vorverstärker oder Leistungsverstärker angeschlossen sind, z. B. indem ein Blu-ray-Disc-Player im Hauptraum (in dem sich dieses Gerät befindet) und Internetradio im separaten Raum (ZONE 2/ZONE 3) wiedergegeben wird. -
Seite 22: Multizonen-Verbindung-3 (Zone Speaker)
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe 7. Multizonen-Verbindung-3 (ZONE SPEAKER) (ZONE 2A für Modelle für Nordamerika) Es ist eine 2-Kanal-Audiowiedergabe im separaten Raum möglich, z. B. indem ein Blu-ray-Disc-Player im Hauptraum (in dem sich dieses Gerät befindet) und Internetradio über die Lautsprecher im separaten Raum (ZONE 2) wiedergegeben wird. -
Seite 23: Am-Rahmenantenne, B Fm-Zimmerantenne, C Ethernet-Kabel, D Netzkabel
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe 8. Anschließen weiterer Kabel Antennenanschluss Während das Radio eingeschaltet ist, bewegen Sie die Antenne im Zimmer herum, um die Position mit dem besten Empfang zu finden. Verwenden Sie eine Reißzwecke oder Ähnliches, um die FM-Zimmerantenne an der Wand zu befestigen. -
Seite 24: Erste Einrichtung
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Initial Setup mit dem automatischen Startup-Assistenten Initial Setup startet automatisch Wenn Sie dieses Gerät nach dem Kauf erstmalig einschalten, wird auf dem Fernseher automatisch Initial Setup angezeigt. Folgen Sie den einfachen Anweisungen auf dem Bildschirm und nehmen Sie die erforderlichen ersten Einstellungen vor. - Seite 25 > Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe 0 Wenn Sie einen Subwoofer angeschlossen haben, überprüfen Sie den Die Darstellung auf dem Bildschirm ändert sich entsprechend der Kanalanzahl, Schlüssel für den Zugangspunkt ein, mit dem eine Einschaltstatus und die Lautstärke des Subwoofers.
-
Seite 26: Wiedergabe
Pegel. erforderlich ist, geben Sie "0000" ein. Drücken Sie beispielsweise BD/DVD, um den Player 0 Aufgrund der Eigenschaften der 0 Dieses Gerät wird als "Onkyo TX- wiederzugeben, der an die BD/DVD-Buchse BLUETOOTH Funktechnologie ist es RZ820 XXXXXX" angezeigt. angeschlossen ist. Drücken Sie TV, um den möglich, dass die Audiosignale von... -
Seite 27: Netzwerkfunktionen
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Netzwerkfunktionen INPUT Grundlegende Funktionen 0 Zum Verwenden von Spotify Connect wenn das Gerät eingeschaltet ist. muss die Spotify-App auf Ihrem 1. Schalten Sie den Eingang des Durch Anschluss dieses Geräts an das Smartphone oder Tablet installiert sein, Fernsehers auf denjenigen, der mit dem Netzwerk können Sie Internetradio-Dienste, wie... -
Seite 28: Usb-Speichergerät
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe USB-Speichergerät INPUT Grundlegende Funktionen nicht heraus, während "Connecting···" Speichergeräte garantiert werden. auf dem Display angezeigt wird. Dies 0 Von diesem Gerät werden USB- Sie können auf einem USB-Speichergerät kann zu Datenverlust führen oder eine Speichergeräte unterstützt, die den gespeicherte Musikdateien wiedergeben. -
Seite 29: Wiedergabe Von Am/Fm-Radio
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Wiedergabe von AM/FM-Radio Sie können mit dem in diesem Gerät leuchtet die "TUNED"-Anzeige auf dem integrierten Tuner AM- und FM-Radiosender Display. Bei Empfang eines FM- empfangen. Führen Sie den folgenden Schritten Stereosenders leuchtet die "FM ST"- aus, wenn das Gerät eingeschaltet ist. -
Seite 30: Voreinstellung Eines Radiosenders
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe 3. Drücken Sie MEMORY (d) auf der 0 Die Programmtypen werden wie folgt Fernbedienung, bis die voreingestellte angezeigt: None/News (Aktuelle Nummer auf dem Display zu blinken Berichte)/Affairs (Aktuelles beginnt, und drücken Sie dann CLEAR Zeitgeschehen)/Info (Informationen)/ (c), um die Nummer zu löschen. -
Seite 31: Multizonenfunktion
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Multizonenfunktion Hauptgerät drücken Sie ZONE 2 oder ZONE 3 und regeln die Lautstärke innerhalb von 8 Sekunden mit MASTER VOLUME. 0 Ist im anderen Raum ein Vorverstärker angeschlossen, regeln Sie die Lautstärke an diesem. - Seite 32 > Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe 0 Informationen zu angeschlossenen Geräten können auf einem Fernseher So schalten Sie die in einem separaten Raum angezeigt Fernbedienung wieder in den werden. Drücken Sie die -Taste, Modus zum Steuern des während sich die Fernbedienung im Hauptraums: Halten Sie MODE...
-
Seite 33: Wiedergabemodus
> Vor dem Start > Teilenamen > Installation > Erste Einrichtung > Wiedergabe Wiedergabemodus Dieses Gerät bietet eine Vielzahl von Dolby Digital/DTS-Modi THX-Surround-Modi Überprüfen des Eingangsformats Wiedergabemodi. Sie können mithilfe von MOVIE/TV, und des Wiedergabemodus Wenn es sich beim Eingangssignal um ein In Kinos sind mehrere Surround- MUSIC und GAME (b) jeweils den optimalen digitales Surround-Format wie Dolby Digital... - Seite 34 THX CERTIFIED SELECT and the THX SELECT application iPad Air and iPad mini are trademarks of Apple Inc. Onkyo Corporation. icon are trademarks of THX Ltd. “Made for iPod”, “Made for iPhone” and “Made for iPad” mean that an electronic THX Select “All other trademarks are the property of their respective owners.”...
