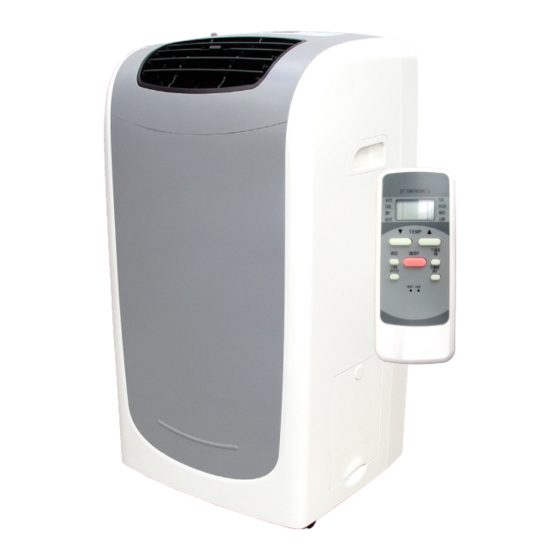

- Seite 1 Portable Klimaanlage ACP-12A-R 3,5kW Kühlleistung, mit Fernbedienung Benutzer- und Wartungshandbuch DE M1104a Stand 07-2011 Modell: ACP-12A-R Kühlleistung: 3,5kW (12.000 Btu/h) Versorgung: 220 - 240 V / 50 Hz Leistung: 1.340 W / 6,1 A Abmessungen: 460 x 372 x 840 mm...
-
Seite 2: Sicherheitshinweis
Vorwort Sehr geehrter Kunde, bitte nehmen Sie sich die Zeit dieses Handbuch vollständig und aufmerksam durchzulesen. Es ist wichtig, dass Sie sich vor der Inbetriebnahme mit den Bedienungselementen sowie mit dem sicheren Umgang Ihres Gerätes vertraut machen. Dieses Handbuch sollte immer in der Nähe des Gerätes aufbewahrt werden, um im Zwei- felsfall als Nachschlagewerk zu dienen und sollte gegebenenfalls auch etwaigen Nachbesit- zern ausgehändigt werden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Sicherheitshinweise 1.1. Risiken durch Strom 1.2. Risiken durch sich bewegende Teile 1.3. Hinweise zum Aufstellungsort sowie Transport des Gerätes 4 1.4. Hinweise zur Verwendung 2. Spezifikation 2.1. Technische Daten 2.2. Geräteabbildungen und Lieferumfang 3. Installation 3.1. Montage des Abluftschlauches im mobilen Einsatz 3.2. -
Seite 4: Sicherheitshinweise
1. Sicherheitshinweise 1.1. Risiken durch Strom • Das Gerät darf nur mit elektrischen Netzen verbunden werden, welche mit der Nenn- leistung, -Frequenz und -Spannung des Gerätes gem. Spezifikation kompatibel sind. • Die Verwendung von elektrischen Leitungen mit einem zu geringem Leitungsquer- schnitt ist untersagt. -
Seite 5: Spezifikation
Beweglichkeit kann es für unterschiedliche Zwecke in verschiedenen Räumen eingesetzt werden. Dieses Klimagerät wurde insbesondere für den Gebrauch in Haus und Büro entwi- ckelt. Es hat ein ansprechendes, kompaktes Design und arbeitet geräuscharm. 2.1. Technische Daten Modell ACP-12A-R Kühlleistung 3,5 kW (12.000 Btu/h) Luftdurchsatz 500 m³/h... -
Seite 6: Geräteabbildungen Und Lieferumfang
2.2. Geräteabbildungen und Lieferumfang Luftauslass Bedienfeld Verstellung der Luftstromführung Vertikale Lamellen Handgriff Horizontale Lamellen Abwasserschlauch für Wassertank, Verwendung im Entfeuchtermodus Fernbedienung inkl. Batterien Wassertank Wasserablass- öffnung Lufteinlass Luftfilter Flexibler Fensterauslass Handgriff Flexibler Abluftschlauch (mit montiertem Ad- apterstück für flexiblen Fensterauslass) Abluftauslass Lufteinlass Netzkabel... -
Seite 7: Installation
3. Installation ACHTUNG - Sollte das Gerät gekippt worden sein, bringen Sie es schnellst möglich in Aufrechte Position und warten Sie zwingend 3 Stunden, bis Sie das Gerät an das Stromnetz anschließen bzw. in Betrieb nehmen! Bei Zuwiederhandlung Gefahr eines Geräteschadens! •... -
Seite 8: Montage Des Abluftschlauches Mit Fenstereinsatz
3.2. Montage des Abluftschlauches mit Fenstereinsatz Die Verwendung des variablen Fenstereinsatzes eignet sich ebenfalls für den mobilen Ein- satz Ihres Klimagerätes, da keine Montagebohrungen vorgenommen werden müssen. Ebenso eignet sich diese Montageart als Ersatz für die Festmontage, es muss jedoch in beiden Fällen ein passender Fenstertyp, welcher in unseren Breitengraden eher unüblich ist, vorhanden sein. -
Seite 9: Integrierter Wassertank
• Der Abluftschlauch darf nicht geknickt werden, um die Bildung von Kondenswasser im Schlauch zu verhindern. • Der Abluftschlauch ist flexibel. Er kann auf 50cm zusammengepresst oder auf bis zu 160cm auseinandergezogen werden. Von Vorteil ist es den Abluftweg so kurz wie möglich zu halten. -
Seite 10: Inbetriebnahme
4. Inbetriebnahme ACHTUNG - Sollte das Gerät gekippt worden sein, bringen Sie es schnellst möglich in Aufrechte Position und warten Sie zwingend 3 Stunden, bis Sie den Luftentfeuchter an das Stromnetz anschließen! Bei Zuwiederhandlung Gefahr eines Geräteschadens! 4.1. Gerätebedienpanel FULL COOL MODE TEMP ADJUST... -
Seite 11: Betriebsart Entfeuchten
Beachten Sie folgende Hinweise für eine optimale Kühlleistung: • Sofern der Raum einer direkten Sonneneinstrahlung ausgesetzt ist, sollten die Vor- hänge oder Jalousien geschlossen sein. • Stellen Sie das Gerät nicht in der Nähe einer anderen Wärmequelle auf. • Lassen Sie (soferne möglich) die Fenster geschlossen, damit keine warme Luft in den Raum gelangt. -
Seite 12: Timerfunktionen
4.5. Timerfunktionen Ihr Klimagerät ist mit einer Timer-Funktion ausgestattet, mit deren Hilfe es sich nach einer von Ihnen eingestellten Zeit automatisch ein und/oder ausschalten kann. 4.5.1. Einschalttimer • Das Gerät soll an das Stromnetz angeschlossen und ausgeschaltet sein. • Drücken Sie die Taste TIMER ON (6), um die gewünschte Einschaltzeit einzugeben. Die TIMER ON (6) Anzeige leuchtet auf und im Display erscheint die Zeit (in Stunden) nach der sich Ihr Klimagerät einschalten wird. -
Seite 13: Gerät Abstellen
4.6. Gerät abstellen • Um das Gerät abzuschalten, drücken Sie die POWER Taste (2). 4.7. Gerät nach Verwendung bewegen/verstellen • Bevor das Gerät bewegt werden darf, muss es abgeschaltet werden. • Ziehen Sie weiters vor einem Transport immer den Netzstecker. •... -
Seite 14: Fernbedienung
5. Fernbedienung Ihr Klimagerät wird mit einer Infrarotfernbedienung ausgeliefert, welche die Steuerung des Gerätes aus einer Entfernung von bis zu 8 Metern ermöglicht. 5.1. Technische Daten Modell R51H Anzeigeart Grunddaten Reichweite bis zu 8m Erlaubte Umgebungstemperatur -5°C bis +60°C Versorgung Batterietype 2 Stk. -
Seite 15: Funktionsbeschreibung
5.4. Funktionsbeschreibung Die Fernbedienung hat eine zusätzliche Funktion, welche über das Bedienpanel nicht ange- wählt werden kann - den AUTO Mode: • Drücken Sie die MODE Taste der Fernbedienung so oft, bis der linke Anzeigepfeil auf Betriebsart AUTO steht. • Wählen Sie die gewünschte Raumtemperatur aus und schalten Sie das Gerät über die Fernbedienung ein. -
Seite 16: Mögliche Fehler Und Lösungen
6. Mögliche Fehler und Lösungen Fehler Grund Lösung Gerät hat keine Funktion Fehlende oder falsche Netzversorgung prüfen Betriebsanzeige leuchtet Netzversorgung nicht Netzkabel nicht ange- Kabel anschließen schlossen Hauptschalter ausgeschal- Hauptschalter einschalten Netzsteckdose ist nicht Kontaktieren Sie einen geerdet Elektrofachbetrieb Gerät hat keine Funktion Wassertank entleeren Wassertankanzeige blinkt Betriebsanzeige leuchtet... - Seite 17 Fehler Grund Lösung Luftströmung erscheint Luftfilter ist verstopft Luftfilter reinigen zu gering zu sein Mindestabstand zu Wän- den wurde unterschritten Mindestabstand gem. 3. herstellen Lufteinlass saugt Gegen- stände (z.B. Vorhang) an Starke Geräuschentwick- Der Untergrund ist nicht Wählen Sie einen anderen lung im Betrieb fest bzw.
-
Seite 18: Reinigung Und Instandhaltung
7. Reinigung und Instandhaltung Dieses Gerät ist annähernd wartungsfrei. Reinigen Sie das Gerät regelmäßig wie unten beschrieben. Sollte ein Defekt auftreten, wenden Sie sich bitte an ihren Händler. Versuchen Sie keinesfalls das Gerät selbst zu reparieren. 7.1. Vorsichtsmaßnahmen Vor jeder Reinigungsarbeit am Gerät, sind folgende Anweisungen immer zu befolgen: •... -
Seite 19: Sonstiges
Servicestelle. Die defekten innerhalb der Garantie getauschten Teile, gehen auto- matisch nach abgewickeltem Austausch in unseren Besitz über. 8.2. Konformitätserklärung Wir, die Rotek Handels GmbH GmbH Handelsstrasse 4, A-2201 Hagenbrunn erklären hiermit, dass diese Klimaanlage in der von uns in Verkehr gebrachten Ausführung den einschlägigen, grundlegenden Anforderungen entspricht, welche in folgenden EG Richtlinien und deren Änderungen festgelegt sind:... -
Seite 20: Entsorgung Nach Der Benutzungszeit
Verwertung oder anderen Formen der Verwer- tung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungs- stelle. Bei Fragen oder Anregungen wenden Sie sich bitte an : © Rotek Handels GmbH 2011...
