STC 096
Art.Nr.: 9619.08

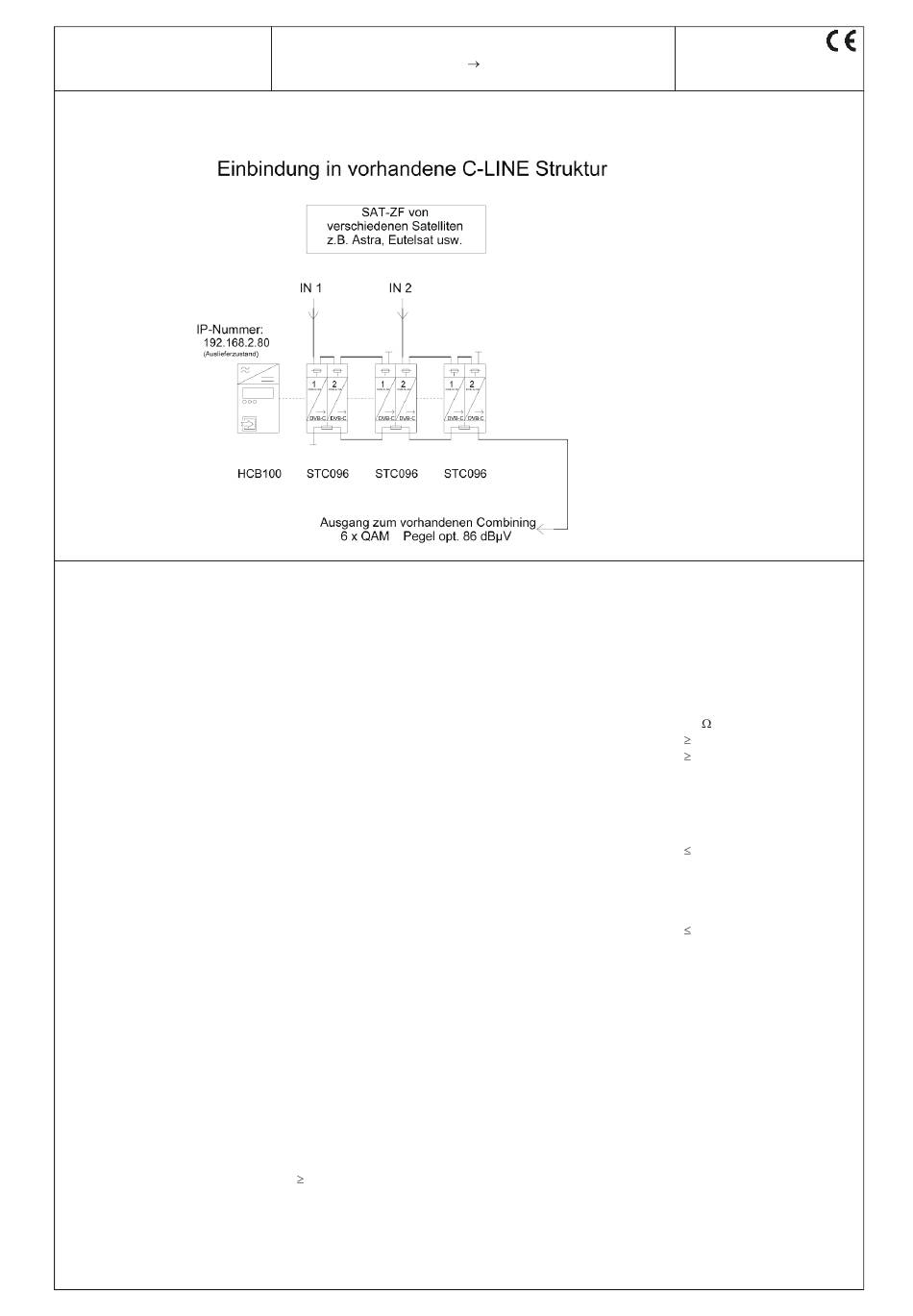

13. Applikationsbeispiel
14. Technische Daten
SAT - ZF - Eingang
Frequenzbereich
Abstimmraster
AFC – Bereich
Steckverbinder
Impedanz
Durchschleifdämpfung
LNC - Fernspeisung
DVB-S Demodulator / Decoder
Modulation
Symbolrate
Coderate (Viterbi)
QPSK
DVB-S2 Demodulator / Decoder
Modulation
Symbolrate
Coderate (LDPC)
QPSK
8PSK
DCII Demodulator / Decoder
Modulation
Symbolrate
Coderate
QPSK
QAM - Modulator
Symbolrate
QAM-Modulation
QAM - Konstellation
Roll off
Interleaving
Fehlerschutz / FEC
Modulationsfehler-Rate
Testsignale
Messsignal
Schulterdämpfung
Signalverarbeitung
TWIN 8PSK/QPSK TRANSCODER
DVB-S/ S2 /DCII (8PSK, QPSK)
950 ... 2150 MHz
1 MHz
± 1 ... 5 MHz (in Abhängigkeit
von der Symbolrate)
F - Buchse
75 Ohm
1,0 dB
12 V / 400 mA
QPSK
1 ... 45 MSps
1/2, 2/3, 3/4, 5/6, 7/8
QPSK, 8PSK
5 ... 33 MSps
1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
3/5, 2/3, 3/4, 5/6, 8/9, 9/10
QPSK
3 ... 30 MSps
1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 7/8, 5/11
1,725 - 7 MSps
ITU-T J.83 Annex B, DVB-C
Annex B
DVB-C
64; 256
16; 32; 64; 128; 256
12 %, 18 %
15%
Conv. I=128, J=4
Conv. I=12
Reed Solomon (128,122)
Reed Solomon (204, 188,8)
+ Trellis
40 dB
entsprechend eingestellter
Symbolrate & QAM -
Konstellation
unmod.Träger (Signalpegel)
45 dB
EN 300 429 [3], ITU-T J.83 [5]
DVB-C/ J.83 Annex B (QAM)
Ausgangsumsetzer / HF - Ausgang
Ausgangsfrequenzbereich
Abstimmraster
Max. Ausgangspegel
Pegelstellbereich
Kanalbelegung
Ausgangsimpedanz
Rückflussdämpfung
Nebenwellenabstand
Steckverbinder
Durchschleifdämpfung
Betriebsparameter
Spannung / Strom
Restwelligkeit der
Versorgungsspannung
Umgebungsbedingungen
Temperaturbereich
Relative Luftfeuchte
Montageart
Montageort
Sonstiges
Abmessungen (B x H x T)
ohne 19" - Adapter
mit 19" - Adapter
Masse
Lieferumfang
1 x BUS-Verbinder
3 x F-Verbindungskabel 140 mm
- 9 -
C
LINE
45 ... 862 MHz
250 kHz
90 dBµV
0...20 dB (0,5 dB Schritte)
nachbarkanaltauglich
75
14 dB
55 dB
F - Buchse
1 dB
12 V (± 0,2 V) / 1,3 A
10 mV
ss
-10 ... +55 °C
80 % (nicht kondens.)
senkrecht
spritz- und
tropfwassergeschützt
50 x 276 x 148 mm
50 x 301 x 148 mm
1.400 g
