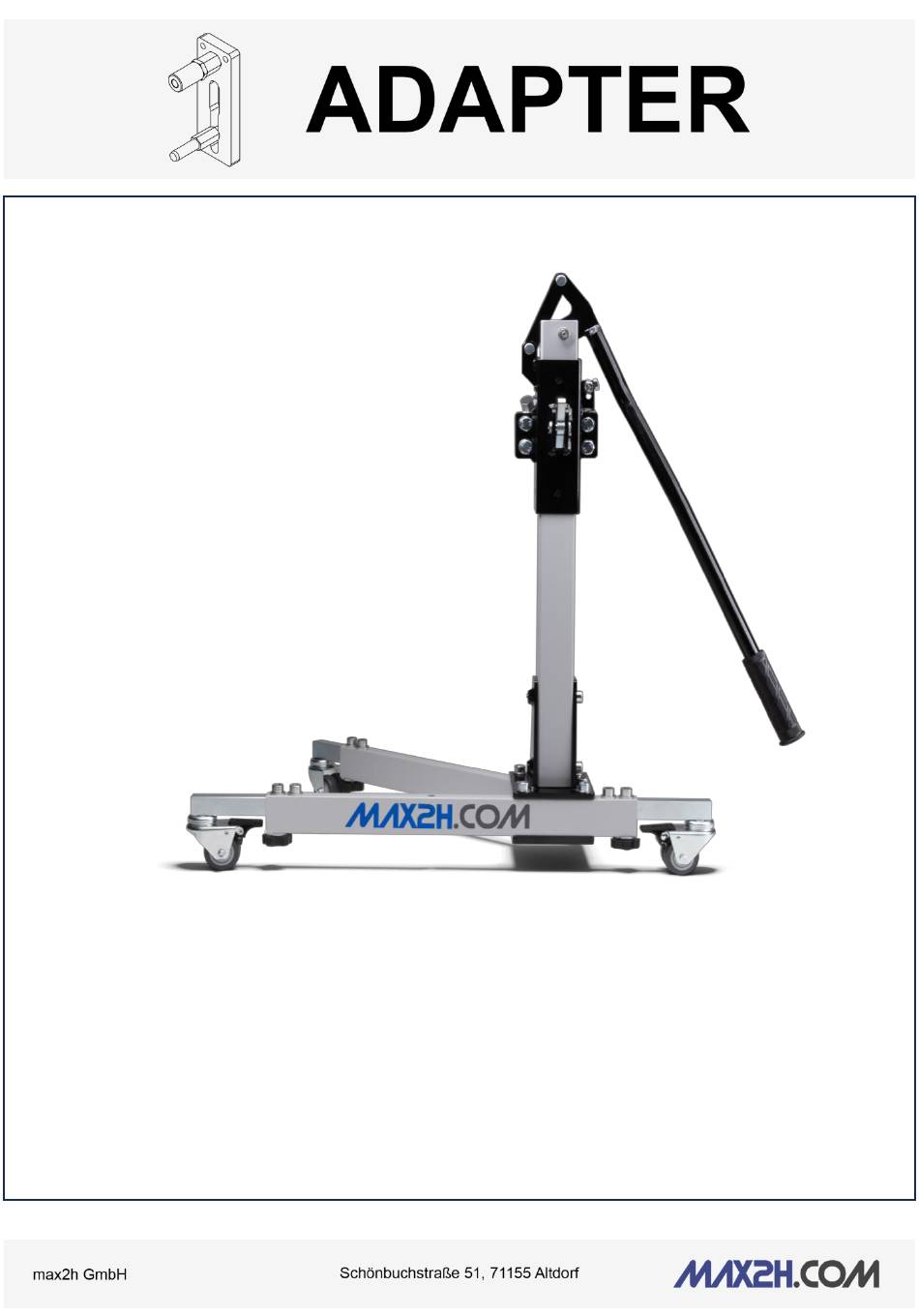

- Seite 1 Montageanleitung Adapterplatte EVOLIFT BMW R 1200 R / RS Bj.: 2015 – 2018 BMW R 1250 R / RS Bj.: 2019 – Version 1.0...
- Seite 2 Lieferumfang Lieferumfang Pos. Beschreibung Anzahl Adapterplatte Pin oben Hülse oben Pin unten Sperrzahnschraube M12x40 Montage der Rahmenhülse am Motorrad Montage der Rahmenhülse am Motorrad 1. Aufnahmepunkte am Motorrad: A: Hier wird die Rahmenhülse [3] montiert B: Hier wird der untere Pin [4] eingeführt 2.
- Seite 3 Montage Adapterplatte Montage Adapterplatte 3. Adapterplatte vormontieren: 1. Oberen Pin [2] an der Adapterplatte [1] verschrauben. 2. Sperrzahnschraube [5] durch das Langloch stecken und mit dem unteren Pin [4] auf der Rückseite kontern, aber noch nicht festziehen. 4. Adapterplatte fixieren: 1.
- Seite 4 Montage Adapterplatte Montage Adapterplatte 7. Adapterplatte ausrichten: 1. Den Zentralständer neben dem Motorrad und möglichst weit vorne positionieren. (Auf Kollision mit der Fußraste und Schalthebel achten) 2. Die beiden Pins einführen. 3. Die Adapterplatte an der Grundplatte verschrauben und anziehen (180NM). 4.
- Seite 5 HINWEISE: 8. Für eine optimale Ausrichtung der Adapterplatte auf der Grundplatte [G1], ist eine erweiterte Grundplatte [G2] erhältlich. Die erweiterte Grundplatte kann jeweils um 180° gedreht werden. 9. Damit das Motorrad mit beiden Rädern gleich vom Die Anleitung für die Neigungseinstellung finden Sie auf unserer Homepage. Boden abhebt, muss die Neigung eingestellt werden.
