Bedienungsanleitung

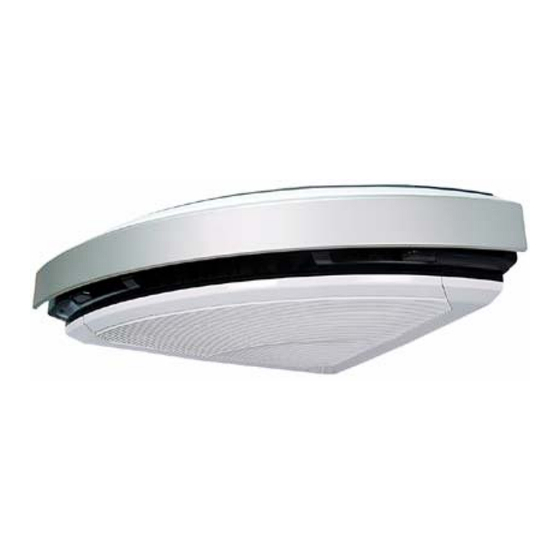

Eck Klima- Splitgerät
12.000 BTU
MODEL: 5071
Info Hotline: 0 90 01/85 02 80
(0,49 €/Min aus dem deutschen Festnetz)
www.klimafirstklaas.de
Bringen Sie im Reklamationsfall das Klimagerät NICHT in die
Verkaufsstelle zurück, sondern wenden Sie sich ausschließlich an
unseren oben genannten Service.
Werbung
Verwandte Anleitungen für Klima1stKlaas 5071
Inhaltszusammenfassung für Klima1stKlaas 5071
- Seite 1 Bedienungsanleitung Eck Klima- Splitgerät 12.000 BTU MODEL: 5071 Info Hotline: 0 90 01/85 02 80 (0,49 €/Min aus dem deutschen Festnetz) www.klimafirstklaas.de Bringen Sie im Reklamationsfall das Klimagerät NICHT in die Verkaufsstelle zurück, sondern wenden Sie sich ausschließlich an unseren oben genannten Service.
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Klimagerät der Marke „Klima1stKlaas“ entschieden haben. Es handelt sich um ein sehr hochwertiges Gerät, welches unter Berücksichtigung bestmöglicher Qualität gefertigt wurde. Klimaanlagen sind hochtechnische Geräte, in denen drei verschiedene Medien zum Einsatz kommen: Strom, Wasser, und Kältemittel (gasförmig).
- Seite 3 (0,49€/Minute aus dem dt. Festnetz bundesweit) Erreichbarkeit: Montag – Freitag 08:00 Uhr bis 17:00 Uhr Informationen finden Sie aber auch auf unserer Webseite: www.klima1stklaas.de Bitte bewahren Sie dieses Handbuch sorgfältig auf. Transportieren Sie Ihr Klimagerät immer senkrecht (Aussengerät). Der Kompressor könnte sonst Schaden nehmen.
- Seite 4 GARANTIEBEDINGUNGEN: Für das von uns vertriebene Gerät (5071) übernehmen wir eine Garantie von 24 Monaten ab Kaufdatum. Wir beseitigen – innerhalb dieser Garantiezeit – nach unserer Wahl durch Reparatur oder Austausch des Gerätes oder des Zubehörs (Schäden am Zubehör führen nicht automatisch zum Umtausch des Komplettgerätes) unentgeltlich alle Mängel, die auf Material –...
- Seite 5 Sicherheitshinweise Wichtig: Die Einhaltung der Sicherheitsvorschriften reduziert das Risiko von Feuer, elektrischen Stromschlägen, Verletzungen oder Tod durch fehlerhafte Nutzung. Lesen Sie die Sicherheitshinweise daher sorgfältig durch, um Bedienfehler auszuschliessen. 1. Verwenden Sie das Gerät nur zu seiner Bestimmung 2. Nutzen Sie zum Betrieb eine geerdete Steckdose. Wenn Ihre Wandsteckdose nicht geerdet ist, lassen Sie die Steckdose von einem Fachbetrieb überprüfen.
- Seite 6 Inhaltsverzeichnis 1. SICHERHEITSHINWEISE 2. SICHERHEITSFUNKTIONEN 3. BESCHREIBUNG DER KOMPONENTEN 4. BEZEICHNUNG UND HANDHABUNG DER FERNBEDIENUNG 5. BETRIEBSAUSWAHL 6. EINSTELLUNG DER LUFTSTROMRICHTUNG 7. BEDIENHINWEISE 8. SERVICE UND WARTUNG 9. FEHLERBEHEBUNG 10. INSTALLATION 11. MONTAGE DER KUNSTSTOFFVERKLEIDUNG / GERÄTEUNTERSEITE 12. VERBINDUNG DER ELEKTRISCHEN ANSCHLÜSSE 13.
- Seite 7 1. SICHERHEITSHINWEISE Symbol Erklärung Warnung: Hinweis auf eventuell vorliegende Fehlfunktionen Hinweis auf gesperrte Funktion. Installations- Hinweise arnung Installieren Sie das Klimageräte niemals selbst. Bei korrekter Installation werden Sie lange Freude an Ihrem Klimagerät haben. Fehlerhafte Installation kann zu Auslaufen von Kondenswasser, Kühlmittel, zu Stromschlägen oder Brand führen.
- Seite 8 Elektrische Sicherheit: Ziehen Sie den Stecker nicht mit feuchten Händen aus der Steckdose. Es könnte Stromschläge zur Folge haben. Versuchen Sie niemals das Klimagerät durch Ziehen des Stromsteckers auszuschalten. Dies kann zu Stromschlägen oder Feuergefahr führen. Verbinden Sie den Stromstecker nie mit einem Zwischenstecker. Die Benutzung eines Verlängerungskabels ist untersagt.
- Seite 9 Wichtige Bedienungshinweise 1. Vorgeschriebene Netzleistung: 220~240(±10%)V, 50Hz/60Hz 2. Verwenden Sie nur das Originalstromkabel. Benutzen Sie keine Verlängerung. 3. Stecken Sie keine Finger oder Gegenstände in den Ventilator. Dies kann zu schweren Unfällen führen. 4. Befestigen, hängen oder stellen Sie keine Sachen auf Ihr Klimagerät. Dies kann zum Herunterfallen und zu schweren Unfällen führen.
- Seite 10 2. SICHERHEITSFUNKTIONEN Verzögertes Starten Nach Ausschalten startet der Kompressor erneut erst nach 3 Minuten (5 Minuten bei Heizfunktion). Schutzfunktion! Entfrosten Ist die Aussentemperatur sehr niedrig und die Luftfeuchtigkeit sehr hoch kann sich Reif auf die Wärmeaustauscher legen. In diesem Fall aktiviert sich automatisch die Entfrostungsfunktion.
- Seite 11 3. BESCHREIBUNG DER KOMPONENTEN Luftauslass Inneneinheit Display Lufteinlass Ausseneinheit Leitungen/ Rohre Lufteinlass seitlich u. hinten Luftauslass Kondenswasser Ablassleitung Lose nach unten hängen lassen Dort läuft das Kondenswasser Anmerkung: Ihre Klimaanlage besteht aus einer Inneneinheit, einem Aussengerät und einer Fernbedienung. Die abgebildeten Skizzen können im Design etwas vom echten Gerät abweichen.
- Seite 12 Inneneinheit Lüftungslamellen vertikal (automatisch) Lüftungslamellen Horizontal Linker Rechter (manuel) Luftschlitz Luftschlitz (fest) (fest) Lüftungsgitter Luftauslass Display Lüftungsgitter Lufteinlass Anzeige RUN) leuchtet wenn Gerät Automatik, Heizen, Kühlen, Entfeuchten oder Sweep Modus ist. Standby leuchtet wenn das Gerät EMERGENCY enfrostet STANDBY TIMER Timer Notschalter RECEIVER...
- Seite 13 4. BEZEICHNUNG UND HANDHABUNG DER FERNBEDIENUNG Display Anzeige Einstellungsanzeige On/Off Taste AUH Button Ein-bzw. Ausschalten (optional) des Klimagerätes Temperatur Einstellung Betätigen Sie die Tasten Luftschlitz Taste um die Temperatur zu (optional) erhöhen bzw. zu veringern Sleep Taste Lufterfrischung Einstellung des Sleep (optional) Sweep Speed...
- Seite 14 Fernbedienungsdisplay BETRIEBSART ANZEIGE SIGNAL Automatik erscheint wenn Steuersignal ausgestrahlt wird Heizen Kühlen Anzeige Temperatur Entfeuchten Zeigt die eingestellte Temperatur an Ventilator Program Display 5 Zeitschaltuhr AUS Zeigt wenn Programm Zeigt an wenn ausgewählt wurde Zeitschaltuhr ausgeschaltet ist Zeitschaltuhr AN Clock Display Zeigt an wenn Zeitschaltuhr Zeigt die Zeit.
- Seite 15 Die Fernbedienung funktioniert mit 2 AAA Alkaline Batterien. Unter normalen Gebrauch funktioneren die Batterien ca. 6 Monate. Bitte benutzen Sie nur 2 Batterien ähnlicher Art. Nachdem Sie die Batterien gewechselt haben, benutzen Sie bitte einen spitzen Gegenstand (z.B. einen Kugelschreiber) um die "Resett"-Taste zu betätigen. Die Reichweite der Fernbedienung beträgt ca.
- Seite 16 5. BETRIEBSAUSWAHL Automatik, Heizen, Kühlen,SWEEP und Entfeuchten Funktionen AUTO HEAT VENTIL KÜHL ENTF. TEMPERATUR Drücke “ ▲ ” “ ▼ ” Taste um die Temperatur zu ändern. Anschalten Drücken Sie On/Off Taste um das Klimagerät einzuschalten Lamellen Drücken Sie die “Sweep” Taste um die Richtung des Luftstroms Sweep Speed...
- Seite 17 Anmerkung: 1. Wenn der “AUTO” Modus eingestellt ist, passt sich Ihr Klimagerät automatisch der Umgebungstemperatur an. Kühl- und Entfeuchtungsleistung sind dann abhängig von der Innentemperatur. 2. Wenn der “AUTO” Modus eingestellt ist, sind SLEEP und AUH Funktionen nicht betriebsbereit. 3. Wenn der “Ventilator/FAN” Modus eingestellt ist, kann die Temperatureinstellung nicht genutzt werden.
- Seite 18 Einstellung der Zeitschaltuhr Startzeit Drücken Sie ON/OFF Taste Drücken Sie „Set Time“ Taste 2 mal bis ON und die blinkende Uhrzeit im Display erscheinen. Betätigen Sie die "Hour" oder "Minute" Taste; stellen Sie die Zeit ein, zur der die Klimaanlage automatisch mit dem Timer Sweep Speed eingeschaltet werden soll.
- Seite 19 Einstellung der Zeitschaltuhr Stoppzeit Drücken Sie ON/OFF Taste Drücken Sie „Set Time“ dreimal OFF und die blinkende Uhrzeit im Display erscheinen. Betätigen Sie die "Hour-" oder "Minute" Taste; stellen Sie die Zeit ein, zu der die Klimaanlage automatisch mit dem Timer Sweep Speed ausschaltet werden soll.
- Seite 20 Programmsteuerung/täglicher Modus TIME Taste Merke: drücken 1. Wenn die Uhrzeit übereinstimmt, Zeiteinstellung. wählt das Programm automatisch: 2. Drücken Sie ON “AN Timer” oder “AUS Timer ” um die Einschaltzeit zu programmieren PROGRAMM PROGRAMM 3. Drücken Sie OFF um die Ausschaltzeit zu programmieren 2.
- Seite 21 NOTSCHALTER AN/AUS (SIEHE BILD INNENEINHEIT) Wenn Sie Ihre Fernbedienung verloren haben oder die Fernbedienung defekt ist. Anschalten: Wenn Sie die Klimaanlage einschalten möchten, betätigen Sie Nottaste (Emergency Run) für 1 Sekunde Klimaanlage funktioniert dann im abgesicherten Modus (das Gerät läuft auf KÜHLEN). Ausschalten: Bestätigen Sie die Nottaste für ca.
- Seite 22 Anmerkung: 1. Wenn die Klimaanlage ausgeschaltet wird, schliessen sich die Luftschlitze automatisch. 2. Ziehen Sie bitte nicht eigenhändig an den oberen oder unteren Luftschlitzen 3. Wenn die Anlage plötzlich keinen Strom mehr hat, können sich die Luftschlitze nicht automatisch schliessen. 4.
- Seite 23 7. BEDIENHINWEISE Heizung Betriebsbereich Das Klimagerät wärmt durch Luftaufnahme Wenn die umgebende Temperatur die von aussen. Betriebstemperaturbereich übersteigt, Wenn die Aussentemperatur zu gering ist, kann das Gerät möglicherweise nicht kann die Heizeffektivität sinken und Sie richtig funktionieren. benötigen eventuell andere Heizungen. Wenn die Raumtemperatur die eingestellte Temperatur erreicht hat, schaltet das Gerät in den ON/OFF...
- Seite 24 Direktes Tageslicht vermeiden Richtige Temperatureinstellung Wenn der Raum zu kalt ist kann es zu Wenn der Raum abgekühlt ist vermeiden Gesundheitsschäden kommen. Bei einer Temperaturdifferenz zw. Innen u. Sie direktes Sonnenlicht um die Kälte zu aussen 5°C spart eine halten. Temperaturerhöhung des Gerätes um 1°C bis zu 10% Strom.
- Seite 25 8. SERVICE UND WARTUNG 1. Zu Ihrer Sicherheit, trennen Sie die Stromzufuhr bevor Sie das Gerät reinigen. 2. Säubern Sie die Klimaanlage nicht mit Wasser. Andernfalls Warnung beschädigen Sie vielleicht die internen Bestandteile oder verursachen eine Gefahr des elektrischen Schlages Gehäuse und Lüftungsschlitze: Säubern Sie das Gehäuse oder die Lüftungsschlitze nur mit einem Staubsauger oder einem weichen trockenen Tuch...
- Seite 26 9. FEHLERBEHEBUNG Sollte Ihr Klimagerät nicht einwandfrei funktionieren, prüfen Sie erst folgende Punkte bevor Sie den Service rufen. Sollten dann immer noch Fehler auftreten, kontaktieren Sie bitte die Servicehotline. Fehler Mögliche Gründe Behebung Kein Strom Stecken Sie den Stecker in Stromausfall oder Spannung ist zu die Steckdose niedrig.
- Seite 27 10. INSTALLATION Die Klimaanlage von einem Klimafachbetrieb installieren bzw. anschliessen lassen, da ansonsten keine Gewährleistung übernommen werden kann. Der Nachweis über einen fachgerechten Einbau ist ZWINGEND erforderlich. Die vorgeschriebene Voltzahl liegt zwischen 198~242V. Spannungen über dieser Voltzahl beeinflussen die Funktion Ihrer Klimaanlage. Falls notwendig benutzen Sie einen Spannungsregler um Schäden auszuschliessen.
- Seite 28 Position der Ausseneinheit Vermeiden Sie direkte Sonneneinstrahlung. Nicht an direkte Wärmequellen, Dampfquellen hängen, fernhalten von feuergefährlichen Gasen, Rauch und Staub. Wählen Sie einen Platz wo das Gerät von Regen und Schnee geschützt ist . Um das Gerät muß ausreichend Platz sein, damit die Luft zirkulieren kann. Nicht an Plätzen aufstellen, wo die entweichende Luft oder die Kondensator Geräusche die Nachbarschaft stören können.
- Seite 29 Verbindungsleitungen Stellen Sie sicher daß der waagerecht ausgerichtete Höhenunterschied zwischen der Innen- und der Ausseneinheit und die Länge des Höhenunterschied Schlauches den Anforderungen aus der Tabelle 1 Max. 5 Meter entsprechen. Wenn der Schlauch länger als 7m, aber kürzer als 10m ist, sollte Kühlmittel entsprechend Tabelle ergänzt werden Tabelle...
- Seite 30 INSTALLATION INNENEINHEIT Befestigung an der Wand Blick von oben Oberer Auslass für Abdeckblech Verbindungsleitung Auslass für elektrische Leitung Linke Rechte Wandbefestigung Wandbefestigung Grenze der Inneneinheit Fig.4 Rechte Seite Linke Seite Linke Wandbefestigung Rechte Wandbefestigung Decke Decke Die Grenze für Auslass Öffnung sollte diesen Rand Aussengrenze...
- Seite 31 Wand Innen Aussen Rohr Wand Abdeckung Verbindungsleitung Abgeschrägter Winkel zwischen 5-10 cm tiefer den Einheiten Fig.6 Ablassschlauch Nach Auswahll des Installationsplatzes, fixieren Sie die beiden Wandhalterungen A und B fest mit Schrauben an der Wand. Vergewissern Sie sich, dass die Wandhalterungen gerade sind, da ansonsten der Abfluß des Kondenswassers behindert werden kann und die Anlage dann tropft.
- Seite 32 11. MONTAGE DER KUNSTSTOFFVERKLEIDUNG GERÄTEUNTERSEITE Einschub Langloch Haken Haken Insert Slot Zwei Schrauben einstezen Zwei Schrauben einstezen Fig.14 Rechter Linker Schenkel Schenkel (Abdeckung) (Abdeckung) Montieren Sie zuerst die linke Kunststoffabdeckung (Schenkel), indem Sie diese von vorne in das Langloch einschieben. In der hinteren Ecke setzen Sie diese auf die dafür vorgesehenen Metallhaken.
- Seite 33 Nun befestigen Sie die große untere Abdeckung, indem Sie diese mit dem Langloch in den fixierten Schaft – am Inneren des Gerätes – befestigen. Der Schaft auf der rechten Seite kann zum Fixieren nach Innen gedrückt werden und federt selbständig wieder in das Langloch auf der rechten Seite. Befestigen Sie auch hier zur Sicherheit den Haken (an der Schnur).
- Seite 34 Ablaufleitung/Kondenswasser Installieren Sie die Leitungen des Innengerätes passend zum Loch in der Wand. Umwickeln Sie das Rohr und die Leitung fest mit Klebeband. Stellen Sie dabei sicher, dass das Ablaufrohr unter der Leitung liegt, da sich ansonsten bei hoher Luftfeuchtigkeit Kondenswasser auf der Oberfläche des Ablaufrohres bilden könnte. Achtung: Kondenswasserleitung nicht quetschen.
- Seite 35 12. VERBINDUNG DER ELEKTRISCHEN ANSCHLÜSSE ACHTUNG: Lassen Sie diese Arbeiten von einer Fachkraft durchführen. 1. Inneneinheit Lösen Sie die Abdeckung des. (Fig. 19) Schliessen Sie die Leitungen entsprechend des Schaltbildes an. (Fig. 20 Überprüfen Sie, ob der Anschluß fest erfolgt ist. Benutzen Sie eine Klemme, um die Leitungen zu fixieren und befestigen Sie wieder die Abdeckung.
- Seite 36 13. ANSCHLUSS DER VERBINDUNGSLEITUNGEN / EVAKUIEREN Der Anschluss der Verbindungsleitungen / Evakuieren bzw. Entlüften muss zwingend von einer Fachfirma durchgeführt werden. Diese nutzt zum korrekten Entlüften eine Vakuumpumpe. Bitte beauftragen Sie eine autorisierte Kältefachfirma, um diese Arbeiten durchführen zu lassen. Gerne helfen wir Ihnen weiter.
- Seite 37 ACHTUNG: Das Produkt enthält Batterien. Im Zusammenhang mit dem Vertrieb von Batterien oder Akkus oder mit der Lieferung von Geräten, die Batterien oder Akkus enthalten, sind wir verpflichtet, sie gemäß der Batterieverordnung auf Folgendes hinzuweisen: Batterien dürfen nicht in den Hausmüll gegeben werden. Sie sind zur Rückgabe gebrauchter Batterien als Endverbraucher gesetzlich verpflichtet.
- Seite 38 Wartungspass Um einen störungsfreien Betrieb Ihres Klimagerätes zu gewährleisten, muss das Gerät mindestens einmal pro Jahr gewartet/gereinigt werden. Dabei ist zu beachten: Alle Wartungs- und Reparaturarbeiten müssen von einem Facharbeiter der Kälte- und Klimatechnik durchgeführt werden. Reparaturen oder in Eigeninitiative durchgeführte Arbeiten führen zum Verlust der Gewährleistung. Bitte bewahren Sie die Belege über durchgeführte Arbeiten der Fachfirma zum Nachweis der erfolgten Arbeiten auf.
- Seite 39 Nachweis für Montage - Inbetriebnahme Kunde: Typ/Model: Kunde Telefon: Innengerät montiert: Innengerät angeschlossen: Aussengerät montiert: Aussengerät angeschlossen: Anlage entlüftet/evakuiert: Fernbedienung überprüft: Inbetriebnahme des Gerätes: Probelauf und Einweisung: Temperaturmessung: Temperatur Luftauslass innen kühlen °C: Temperatur Luftauslass innen heizen °C: Verdampfertemperatur °C: Aussentemperatur °C Eventuell angezeigte Fehler: Bemerkungen:...
- Seite 40 Nachweis für 1. Wartung (ein Jahr nach Inbetriebnahme) Kunde: Typ/Model: Gekauft am: Kunde Telefon: Innengerät gereinigt: Aussengerät gereinigt: Filter gereinigt: Verbindungelemente geprüft: Kältemittel geprüft: Kältemittel nachgefüllt: Fernbedienung geprüft: Allgemeiner Funktionstest: Temperaturmessung: Temperatur Luftauslass innen kühlen °C: Temperatur Luftauslass innen heizen °C: Verdampfertemperatur °C: Aussentemperatur °C...
- Seite 41 Nachweis für 2. Wartung (zwei Jahre nach Inbetriebnahme) Kunde: Typ/Model: Gekauft am: Kunde Telefon: Innengerät gereinigt: Aussengerät gereinigt: Filter gereinigt: Verbindungelemente geprüft: Kältemittel geprüft: Kältemittel nachgefüllt: Fernbedienung geprüft: Allgemeiner Funktionstest: Temperaturmessung: Temperatur Luftauslass innen kühlen °C: Temperatur Luftauslass innen heizen °C: Verdampfertemperatur °C: Aussentemperatur °C...
