Fletcher F2200 Bedienungsanleitung
Die professionelle passepartoutschneidemaschine
Verwandte Anleitungen für Fletcher F2200
Inhaltszusammenfassung für Fletcher F2200

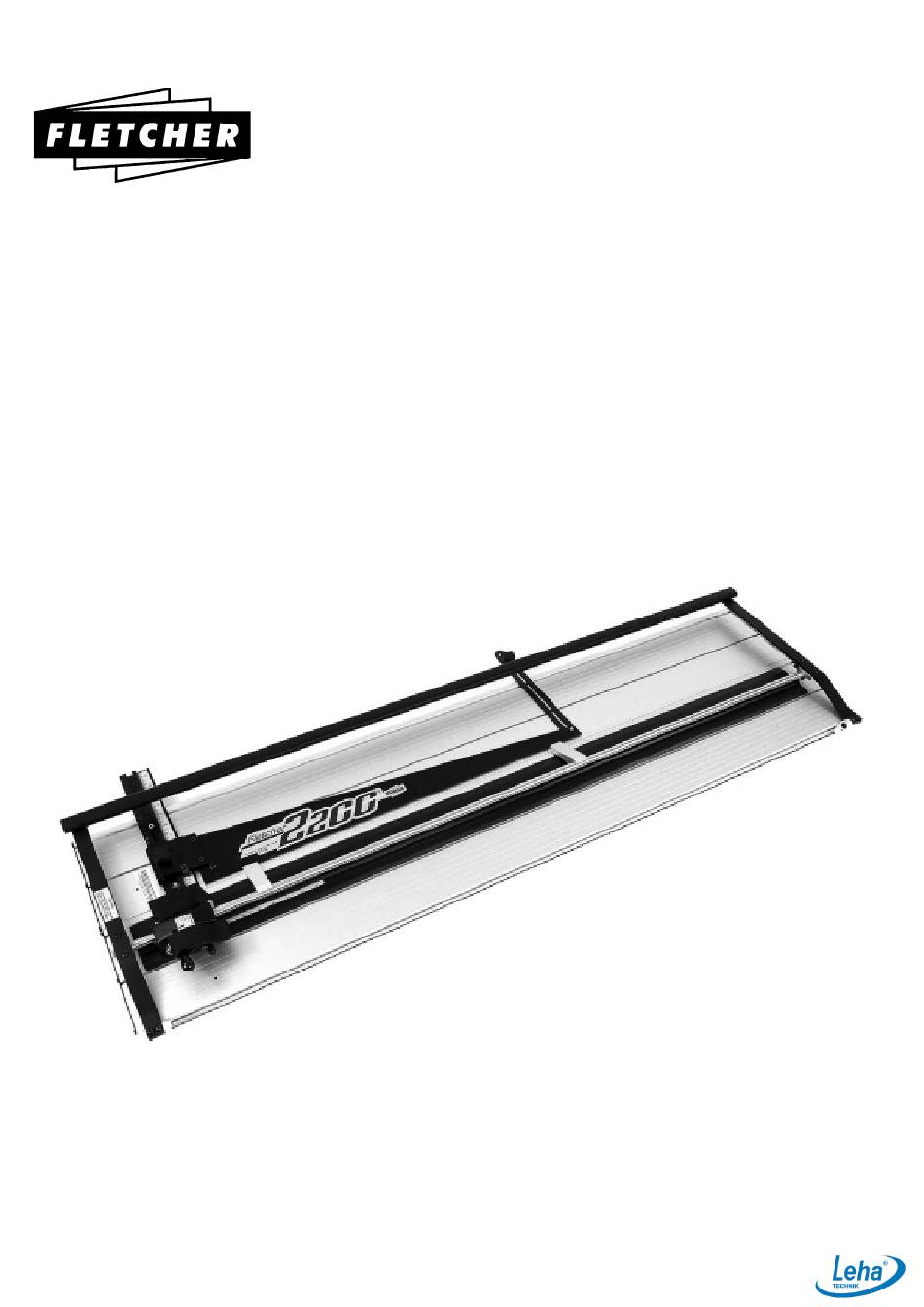

- Seite 1 BEDIENUNGS- ANLEITUNG DIE PROFESSIONELLE PASSEPARTOUT- SCHNEIDEMASCHINE FLETCHER 2200™ Deutsch Leha ® -Technik GmbH & Co.Kg | Tel.: 02191 - 36270 | E-Mail: info@leha.de | Web: www.leha.de...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS EINFÜHRUNG GARANTIE BAUTEILE MONTAGE KLINGEN ANFERTIGUNG VON PASSEPARTOUTS EINFACHES BILDFENSTER V-SCHNITT DOPPELTES PASSEPARTOUT ZUBEHÖR MASSANSCHLÄGE PASSEPARTOUT-KLEMMENHEBER QUADRIERUNGSARM VERLÄNGERUNG DER BODENPLATTE WINKELFÜHRUNG ABDECKHAUBE EINSTELLUNGEN QUADRIERUNG DER PASSEPARTOUTFÜHRUNG EINSTELLUNG DES SCHNEIDEKOPFES INSTANDHALTUNG LEITFADEN ZUR BEHEBUNG VON STÖRUNGEN AUFSTELLUNG DER BAUTEILE Leha ® -Technik GmbH & Co.Kg | Tel.: 02191 - 36270 | E-Mail: info@leha.de | Web: www.leha.de... -
Seite 3: Einführung
Anregungen von Anwendern der Einrahmprodukte von Fletcher-Terry berücksichtigt. Besonderes Augenmerk wurde auf ergonomisches Design gerichtet, um eine komfortable, einfache Bedienung des Geräts zu gewährleisten. Die Fletcher 2200 ist für die amerikanischen Standardmaße 40, 48 und 60 Zoll und in den metrischen Versionen 1,0, 1,2 und 1,5 m erhältlich. -
Seite 4: Bauteile
BAUTEILE Bodenplatte Passepartoutführung Klemme Versammlung Schneidekopf Klemmengriff Unterer Feststellknopf für die Passepartoutführung Oberer Feststellknopf für die Passepartoutführung Führungsschiene Gelenkzapfen Feststellbügel Oberer Maßanschlag Unterer Maßanschlag Obere Anschlagskala Quadrierungsarm Anschlag des Quadrierungsarms Verstrebung des Quadrierungsarms Quadrierungshilfen Winkelführung Leha ® -Technik GmbH & Co.Kg | Tel.: 02191 - 36270 | E-Mail: info@leha.de | Web: www.leha.de... -
Seite 5: Montage
MONTAGE Neun mitgelieferte selbstklebende Gummifüßchen in gleichmäßigen Abständen auf der Bodenplatte anbringen, damit die Platte des Arbeitstisches nicht verkratzt wird. Die Fletcher 2200 mit dem Klemmengriff nach links auf einen Arbeitstisch setzen. ACHTUNG: VORSICHT BEIM UMGANG MIT DEN KLINGEN. SIE SIND SEHR KLINGEN Die Schrägschnittseite des Schneidekopfes arbeitet mit drei verschiedenen Fletcher Passepartoutklingen. -
Seite 6: Anfertigung Von Passepartouts
ANFERTIGUNG VON PASSEPARTOUTS EINFACHES BILDFENSTER Die wichtigste Voraussetzung für den Zuschnitt eines guten Passepartouts ist eine scharfe Klinge. Passepartoutkartons scheuern und führen schließlich zum Verschleiß der Klinge. Der Wert eines gut zugeschnittenen Passepartouts ist weitaus höher als der Preis einer Klinge. -
Seite 7: V-Schnitt
Ein doppeltes Passepartout mit einer V-Rille ist äußerst attraktiv und beliebt und kann auf dem professionellen Schneidesystem Fletcher 2200 leicht hergestellt werden. Ein Passepartout in einer Kontrastfarbe als Kaschierpapier vorbereiten. In Breite und Länge 1/8 Zoll (3 mm) kleiner bemessen als das im vorigen Beispiel verwendete Passepartout. -
Seite 8: Zubehör
ZUBEHÖR MASSANSCHLÄGE Die Maßanschläge sind mehr als ein Hilfsmittel für die Herstellung von Passepartouts in gängigen Größen. Sie sind schnell in der Handhabung und ersparen das zeitraubende Anzeichnen von Hilfslinien auf der Rückseite des Passepartouts. Außerdem sorgen sie für minimale Überschnitte und helfen Unterschnitte vermeiden. Die Anschlagschrauben werden wie folgt justiert und müssen nur dann verändert werden, wenn der Klingenüberstand für Passepartouts unterschiedlicher Dicke geändert wird: Den Positionierungsstift auf die gewünschte Randbreite einstecken und ein Passepartout unter die Klemme in die übliche Schrägschnittstellung schieben. -
Seite 9: Quadrierungsarm
Skala in Zoll/metrischen Abmessungen, Winkelverstrebung (B), Anschlag (C) und Halterungen. Siehe Abbildung 12. Die Arbeitsfläche für die Fletcher 2200 muss so groß bemessen sein, dass der Quadrierungsarm aufliegen kann. Etwa 5 Zoll (12 cm) von der Ihnen zugewandten Seite (D) ist ein Loch in der Bodenplatte erkennbar. Die mitgelieferte Senkkopfschraube durch den Quadrierungsarm und die Bodenplatte führen. -
Seite 10: Verlängerung Der Bodenplatte
Die Skala auf dem Quadrierungsarm besitzt auf der Unterseite ein druckempfindliches Klebeband. Die Skala mehrere Zentimeter nach rechts herausziehen. Etwa 4 Zoll (10 cm) vom Schutzpapier des Klebebands abziehen und die Skala wieder nach links zurückschieben; das Klebeband aber noch nicht anbringen. -
Seite 11: Winkelführung
WINKELFÜHRUNG Die Winkelführung ist ein unverzichtbares Zubehör für die Fletcher 2200. Damit können Winkelschnitte im Bereich von 15 bis 75 Grad ausgeführt werden. Neben einfachen 45 Grad-Ecken kann eine große Vielfalt mehrseitiger Bildfenster einfach und präzise angefertigt werden. Ganz gleich, wie komplex das Bildfenster sein soll: doppelte Passepartouts mit genauen und verlässlichen Kaschierpapierausschnitten können stets hergestellt werden. -
Seite 12: Einstellungen
EINSTELLUNGEN QUADRIERUNG DER PASSEPARTOUTFÜHRUNG Die Passepartoutführung nach rechts verschieben, bis sie an den Positionierungsstift (A) auf 2 Zoll (50 mm) stößt. Nun den unteren (B) und danach den oberen Feststellknopf auf der Passepartoutführung festziehen. Siehe Abbildung 17. Einen Passepartoutkarton von 8 x 10 Zoll (200 x 250 mm) unter die Klemme legen, so dass er die Passepartoutführung im unteren Teil der Führung durchgehend berührt. -
Seite 13: Instandhaltung
INSTANDHALTUNG Die Instandhaltung Ihres professionellen Passepartoutschneiders FLETCHER 2200 ist in erster Linie eine Frage der Sauberkeit. Halten Sie stets ein trockenes und fusselfreies Tuch bereit. Den Schaft und die Passepartoutklemme täglich und während des Gebrauchs immer wieder abwischen, um lose Papierteilchen, Staub und sonstige Fremdkörper zu entfernen. KEIN ÖL ODER WACHS VERWENDEN. -
Seite 14: Leitfaden Zur Behebung Von Störungen
Klebeband zur Entfernung INSTANDHALTUNG von Fremdkörpern verwenden WENN SIE HILFE BENÖTIGEN, WENDEN SIE SICH AN IHREN FLETCHER-TERRY VERTRAGSHÄNDLER ODER DIE KUNDENDIENST-ABTEILUNG DES UNTERNEHMENS FLETCHER-TERRY UNTER 860.677.7331 ODER AN customerservice@fletcher-terry.com. Leha ® -Technik GmbH & Co.Kg | Tel.: 02191 - 36270 | E-Mail: info@leha.de | Web: www.leha.de... -
Seite 15: Aufstellung Der Bauteile
AUFSTELLUNG DER BAUTEILE Bez. Teilenr. Beschreibung Menge Bez. Teilenr. Beschreibung Menge 12-500 Bodenplatte rechts40 Zoll 12-042 Knopf für Anschlag 12-001 Bodenplatte rechts48 Zoll 12-043 Unterlegscheibe 12-116 Bodenplatte rechts60 Zoll 12-044 Anschlag 12-501 Bodenplatte links40 Zoll 12-244 Senkkopfschraube 12-502 Bodenplatte links48 Zoll 12-576 Komfortknopf 12-503... - Seite 16 SCHNEIDEKOPF Bez. Teilenr. Beschreibung Menge Bez. Teilenr. Beschreibung Menge 12-572 Montage des 12-537 Ansatzschraube Schwenkkopfes (links) 12-538 Reduzierungsstück 12-530 Überstandsfeder 12-591 Montage des 12-588 Rostfreie Unterlegscheibe Schwenkkopfes (rechts) 12-532 Drehschraube 12-915 Knopf (rechts) 12-533 Beilagscheibe 12-542 Magazinmontage (links) 12-589 Komfortgriff 12-102 Schwenkarm 12-535...
- Seite 17 VERLÄNGERUNG DER BODENPLATTE Bez. Teilenr. Beschreibung Menge 12-579 Skala/Führungsschiene 12-581 Skala (Zoll) 12-582 Skala (metrisch) 12-509 Mutter in der Bodenplatte 12-520 Führungsschiene 12-555 Führungsschiene (metrisch) 12-130 Gewindeeinsatz 12-132 Obere Anschlagschiene/lang 12-056 Halbrundkopf-Schraube 12-053 Vierkantmutter 12-035 Knopf 12-131 Sechskantmutter 12-054 Schraube für die Endabdeckung 12-109 Endabdeckung...
- Seite 18 WINKELFÜHRUNG Bez. Teilenr. Beschreibung Menge 12-136 Gehäuse 12-137 Scheibe 5,10 12-138 Winkelarm - oben 12-139 Winkelarm - unten 12-140 Feststellknopf für das Winkelmaß 12-141 Feststellknopf 12-575 Winkelanzeige - oben 12-577 Winkelanzeige - unten 12-144 Senkkopf- Maschinenschraube 12-145 Nylonunterlegscheibe ABDECKHAUBE Teilenr. Beschreibung Menge 04-644...
- Seite 19 MANUEL DE L’UTILISATEUR LA MACHINE A PASSE-PARTOUT PROFESSIONNELLE FLETCHER 2200™ Français Leha ® -Technik GmbH & Co.Kg | Tel.: 02191 - 36270 | E-Mail: info@leha.de | Web: www.leha.de...
- Seite 20 TABLE DES MATIERES INTRODUCTION GARANTIE ELEMENTS MONTAGE LAMES COMMENT REALISER UN PASSE-PARTOUT OUVERTURE UNIQUE FILET EN V DOUBLE PASSE-PARTOUT OPTIONS BUTEES DE COUPE SURELEVATEURS BRAS D’EQUERRAGE DROIT RALLONGE DE LA BASE GUIDE D’ANGLE CACHE-POUSSIERE REGLAGES EQUERRER LE GUIDE DE PASSE-PARTOUT REGLER LA TETE DE COUPE MAINTENANCE GUIDE DE DEPANNAGE...
- Seite 37 MANUAL DEL USUARIO CORTADORA PROFESIONAL DE PASSE-PARTOUT FLETCHER 2200™ Español Leha ® -Technik GmbH & Co.Kg | Tel.: 02191 - 36270 | E-Mail: info@leha.de | Web: www.leha.de...
- Seite 38 ÍNDICE INTRODUCCIÓN GARANTÍA PIEZAS MONTAJE CUCHILLAS CÓMO CORTAR PASSE-PARTOUT ABERTURA SIMPLE RANURA EN V PASSE-PARTOUT DOBLE OPCIONES PARADAS DE MEDIDA LEVANTADORES DE GANCHOS DE PASSE-PARTOUT BRAZO EN ESCUADRA EXTENSIÓN DE LA BASE GUÍA DE PASSE-PARTOUT CON ÁNGULOS CUBIERTA CONTRA EL POLVO AJUSTES COLOQUE EN ESCUADRA LA GUÍA DEL PASSE-PARTOUT...
