MORSETTO DI CORRENTE CA / italiano
1. Introduzione
Questo è un adattatore a morsetto CA da 200 A con uscita di tensione tramite ingressi
a banana standard da collegare a multimetro, armoniche di potenza, analizzatore,
oscilloscopio o altro dispositivo di misurazione della tensione.
2. Utilizzo sicuro della pinza amperometrica
Attenzione
Per evitare scosse elettriche o incendi e lesioni personali, leggere attentamente tutte
le informazioni sulla sicurezza prima di tentare di utilizzare la pinza amperometrica e
seguirle.
Procedure:
• Non utilizzare la pinza su circuiti con tensione nominale superiore a 600 V nella
categoria di installazione II. Prestare attenzione durante il serraggio attorno a
conduttori o sbarre collettrici non isolati.
• Non utilizzare un morsetto rotto, danneggiato o con un cavo difettoso. Tali morsetti
dovrebbero essere resi inoperativi fissando il morsetto chiuso per impedirne il
funzionamento.
• Controllare le superfici di accoppiamento magnetico delle ganasce di serraggio; questi
dovrebbero essere privi di polvere, sporco, ruggine e altri corpi estranei.
• Tenere le dita lontane dalle ganasce del morsetto.
• Tenere le dita dietro la barriera di sicurezza come mostrato in.
Informazioni sulla sicurezza
Questo simbolo, adiacente ad un altro simbolo o terminale, indica che l'utente
deve fare riferimento al manuale per ulteriori informazioni.
Questo simbolo, vicino ad un terminale, indica che, in condizioni normali,
potrebbero essere presenti tensioni pericolose possono essere presenti tensioni
pericolose.
Doppio isolamento
3. Specifiche
Specifiche generali
Impedenza di uscita
Larghezza di banda CA
Apertura della pinza
10
<1kΩ
40 a 400Hz
16 mm
Condizioni operative
32ºF a 86ºF (0ºC a 30ºC) 90%RH; 86ºF a 104ºF
(30ºC a 40ºC)75%RH; 104ºF a 122ºF (40ºC a 50ºC) 45%RH
Condizioni di archiviazione -22ºF a 140ºF (-30ºC a 60ºC); < 90% Umidità relativa
Altitudine
Opera a meno di 3000 metri
Peso
129g
Dimensioni
111 x 50 x 33mm (HXWXD)
Standard
IEC1010-1 (1995); EN61010-1 (2001) Categoria II 600V,
Categoria III 300V
Specifiche della gamma
Funzione
Campo
Corrente CA (50/60Hz) 0~200A 1mV/A

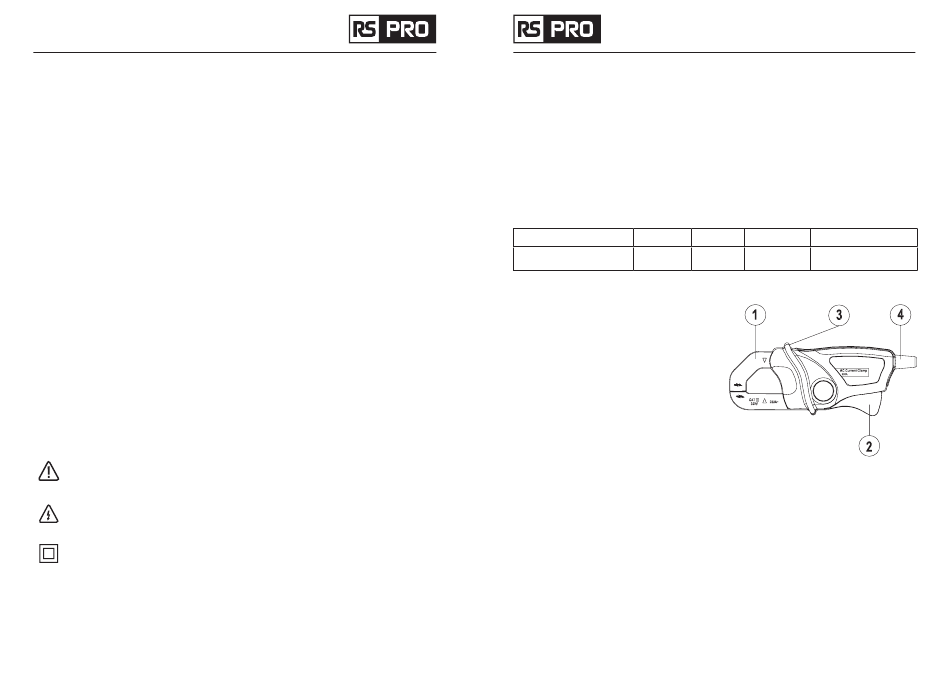

4. Descrizione adattatore
1. Pinza di senso corrente
2. Grilletto a pinza
3. Barriera di sicurezza
4. Cavo di uscita in tensione
5. Utilizzo della pinza di corrente
Per utilizzare il morsetto di corrente, segui queste istruzioni:
• Collegare i puntali allo shock di uscita della sonda a pinza e allo shock di ingresso del
multimetro digitale (o altro dispositivo di misurazione della tensione).
• Accende il multimetro digitale e lo imposta su ACV 200 mV o 400 mV
• Posizionare il morsetto di corrente perpendicolare e centrato attorno al conduttore.
• Leggere il valore misurato dal display LCD del DMM.
Esempio con multimetro per l'adattatore pinza amperometrico CA.
Sensibilità della pinza di corrente = 1mV / A. Il multimetro visualizza 100,0 mV.
Corrente effettiva = valore visualizzato / sensibilità Morsetto di corrente = 100,0 mV /
1 mV / A = 100,0 A.
MORSETTO DI CORRENTE CA / italiano
Uscita
Sensibilità
Precisione (di lettura)
1A/mV CA
±2.0%±0.5A
