4 Schaltplan
Pin-Bezeichnung der Arduino kompatiblen Experimental Leiterplatte und deren Signalnamen am
Mikrocontroller des IoT Roboters.
Hinweis:
Die Stromversorgung unterliegt gewissen Grenzen und darf nicht überschritten
werden – siehe Anleitung des IoT Roboters.
Die Pull-Up Widerstände R1 und R2 von jeweils 10 K Ohm an SCL_X und
SDA_X sind nicht im Schaltplan dargestellt – jedoch auf dem PCB Rev. A.
AREXX Engineering & JM³ Engineering
Version: 1.2.0

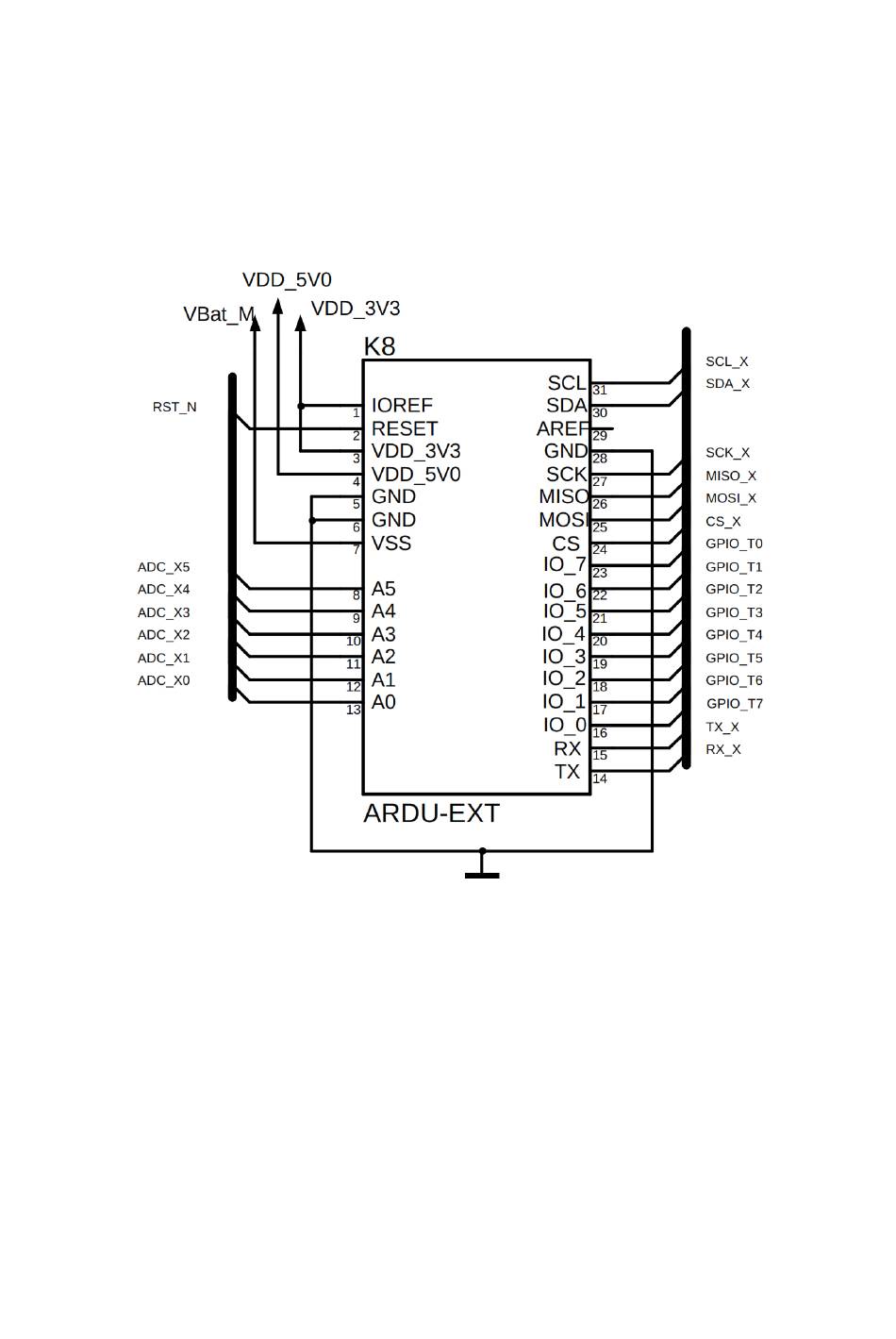

Abbildung 4.1 Marvin Experimentierplatine - Schaltplan
2. August 2017
Seite: 5
