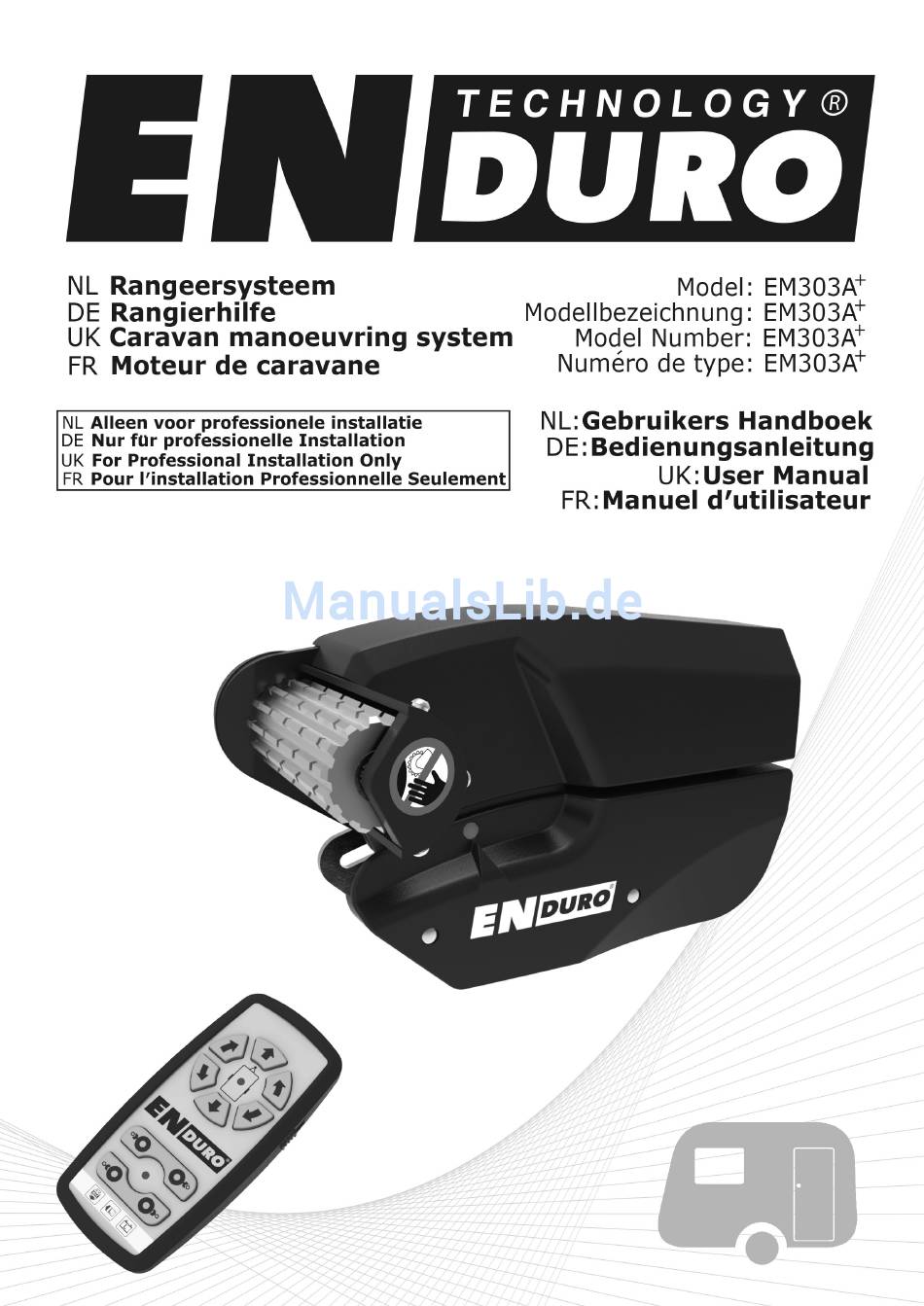

Enduro EM303A+ Bedienungsanleitung
Rangierhilfe
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Enduro EM303A+
Inhaltszusammenfassung für Enduro EM303A+
-
Seite 20: Beschreibung
TABELLE Paketinhalt Seite 14 Einleitung Seite 15 Bestimmungszweck Seite 15 Spezifikationen Seite 15 Installation – Wichtige Sicherheitsbestimmungen Seite 15 Installation – Mechanisch Seite 16 Installation – Elektronik Seite 17 Installation – Doppelachser Seite 19 Bedienung – Sicherheitsrichtlinien Seite 20 Bedienung – Motoreinheiten Seite 21 Bedienung –... -
Seite 21: Einleitung
EINLEITUNG Vielen Dank, dass Sie sich für die EN ® EM303A Rangierhilfe entschieden haben. Das Produkt ist auf einem DURO sehr hohen Qualitätsstandard produziert worden und hat dementsprechend sorgfältige Kontrollverfahren durchlaufen. Durch das Verwenden der Fernbedienung können Sie Ihren Wohnwagen mühelos in jede erforderliche Position ®... -
Seite 22: Installation - Mechanisch
Bevor Sie mit der Montage unter dem Wohnwagen beginnen: Prüfen Sie sorgfältig, ob Ihr Wohnwagen oder Anhänger genug Nutzlast für das zusätzliche Gewicht der Rangierhilfe (siehe Typenschild vom Wohnwagen) hat. Die Rangierhilfe selbst wiegt ca. 34kg und eine Batterie wiegt etwa 20-25kg. Prüfen Sie sorgfältig die Mindesteinbaumaße der Rangierhilfe anhand von Abbildung 14. - Seite 23 Sorgen Sie dafür, dass sich die Aluminiumantriebsrollen der Rangierhilfe ungefähr auf der selben Höhe befinden wie die Radnaben des Wohnwagens (0mm~40mm, Abb. 10). Sorgen Sie außerdem dafür, dass sich zwischen dem Motorgehäuse und dem Wohnwagenboden noch mindestens 20mm freier Raum befindet, damit sich die Motoren frei bewegen können (Abb.
- Seite 24 Das elektrische Leitungsdiagramm (Abb. 12 + Tabelle A (siehe unten)) beschreibt die elektrische Leitungsstrecke beim Installieren der Motoreinheiten vor den Rädern/Achse in Richtung des ‘A’ Rahmens. Bitte beziehen Sie sich, auf Tabelle B (siehe unten) für den Einbau von den Motoreinheiten auf der Rückseite der Achse.
- Seite 25 Zum Schluss verbinden Sie die Batteriekabel mit den vorhandenen Batterieausgängen (rot = plus, schwarz = minus). Vorsicht! Stellen Sie sicher, dass Sie die plus (+) und minus (-) Verbindungen nicht vertauschen. Falscher Anschluss (Verwechseln der Pole) führt zur Beschädigung des Steuergerätes.
-
Seite 26: Bedienung - Sicherheitsrichtlinien
Die Montage des Rangiersystems für Zweiachs-Anhänger ist jetzt abgeschlossen. Für weitere Details über den Betrieb, den Gebrauch, die LEDs und die Funktionen der Tasten, lesen Sie die Standardkapitel dieses Handbuchs. BEDIENUNG – SICHERHEITSRICHTLINIEN Vor dem Betrieb der Rangierhilfe in der Praxis ist es ratsam, die ersten Rangierversuche auf einem offenen Gelände (ohne Hindernisse) durchzuführen. -
Seite 27: Bedienung - Motoreinheiten
Nehmen Sie an dem Rangiergerät keinerlei Veränderungen vor (mechanisch oder elektronisch). Dies kann sehr gefährlich sein! Garantieansprüche werden dann nicht anerkannt und sofern an der Rangierhilfe Veränderungen vorgenommen worden sind, können wir die Funktionsfähigkeit des Gerätes nicht mehr garantieren. Die Haftung für Schäden jeglicher Art, welche aus fehlerhaftem Einbau, Betrieb oder Veränderung resultieren, wird ist ausgeschlossen. - Seite 28 Sie können während des Vorwärts- oder Rückwärtsfahrens des Wohnwagens (Knopf B oder C eingedrückt halten) auch korrigieren, indem Sie zusätzlich Knopf D oder E (vorwärts) oder Knopf F oder G (rückwärts) drücken. Zusätzlich können ‘rechts vorwärts’ (E) und ‘links rückwärts’ (F) oder ‘links vorwärts’ (D) und ‘rechts rückwärts’ (G) gleichzeitig gedrückt werden um den Wohnwagen um seine eigene Achse zu drehen ohne ihn vor- oder rückwärts zu bewegen (Diese Funktion ist nur bei “Einachs”-Betrieb möglich).
-
Seite 29: Bedienung - Elektronische Steuereinheit
Schließen Sie die hintere Abdeckung wieder. Alte und verbrauchte Batterien können auslaufen und der Fernbedienung schaden. Wenn Sie die Fernbedienung für längere Zeit nicht verwendet haben, überprüfen Sie die Batterien und tauschen diese wenn nötig aus. BEDIENUNG – ELEKTRONISCHE STEUEREINHEIT Die elektronische Steuereinheit (4), welche innerhalb Ihres Wohnwagens angebracht ist, ist für die Kontrolle der Rangierhilfe verantwortlich. -
Seite 30: Bedienung - Start
BEDIENUNG – START Vergewissern Sie sich, dass Sie die Sicherheitsanweisungen sorgfältig gelesen haben und Sie diesen Vorgaben folgen! Prüfen Sie, ob die Versorgungsbatterie der Rangierhilfe voll aufgeladen und in Ordnung ist. Prüfen Sie, ob der Wohnwagen vom Fahrzeug abgekoppelt und die Handbremse angezogen ist. -
Seite 31: Bedienung - An- Und Abkuppeln
Prüfen Sie stets, dass beide Rollen tatsächlich von den Reifen zurückgefahren wurden, bevor Sie losfahren! BEDIENUNG – AN- UND ABKUPPELN Man kann mit der Rangierhilfe die Wohnwagenanhängekupplung exakt über einem festen Anhängerknauf positionieren. Seien Sie jedoch sehr vorsichtig! Verwenden Sie die Kontrollknöpfe der Fernbedienung, um den Wohnwagen zum Auto zu rangieren. Die Soft- Start und Soft-Stop-Technologie ermöglicht ein zentimetergenaues Annähern zur Anhängekupplung. - Seite 32 Die Wohnwagenbatterie könnte leer sein. Wenn sie leer ist, laden Sie die Batterie erst vollständig auf. Die Wohnwagenbatterie könnte überladen sein. Versuchen Sie die Batterie etwas zu entladen durch einen zusätzlichen Verbraucher (Licht oder eine andere 12Volt Belastung). Falls Sie kein Ergebnis erzielen, ersetzen Sie die Batterie bevor Sie weitere Maßnahmen ergreifen.
-
