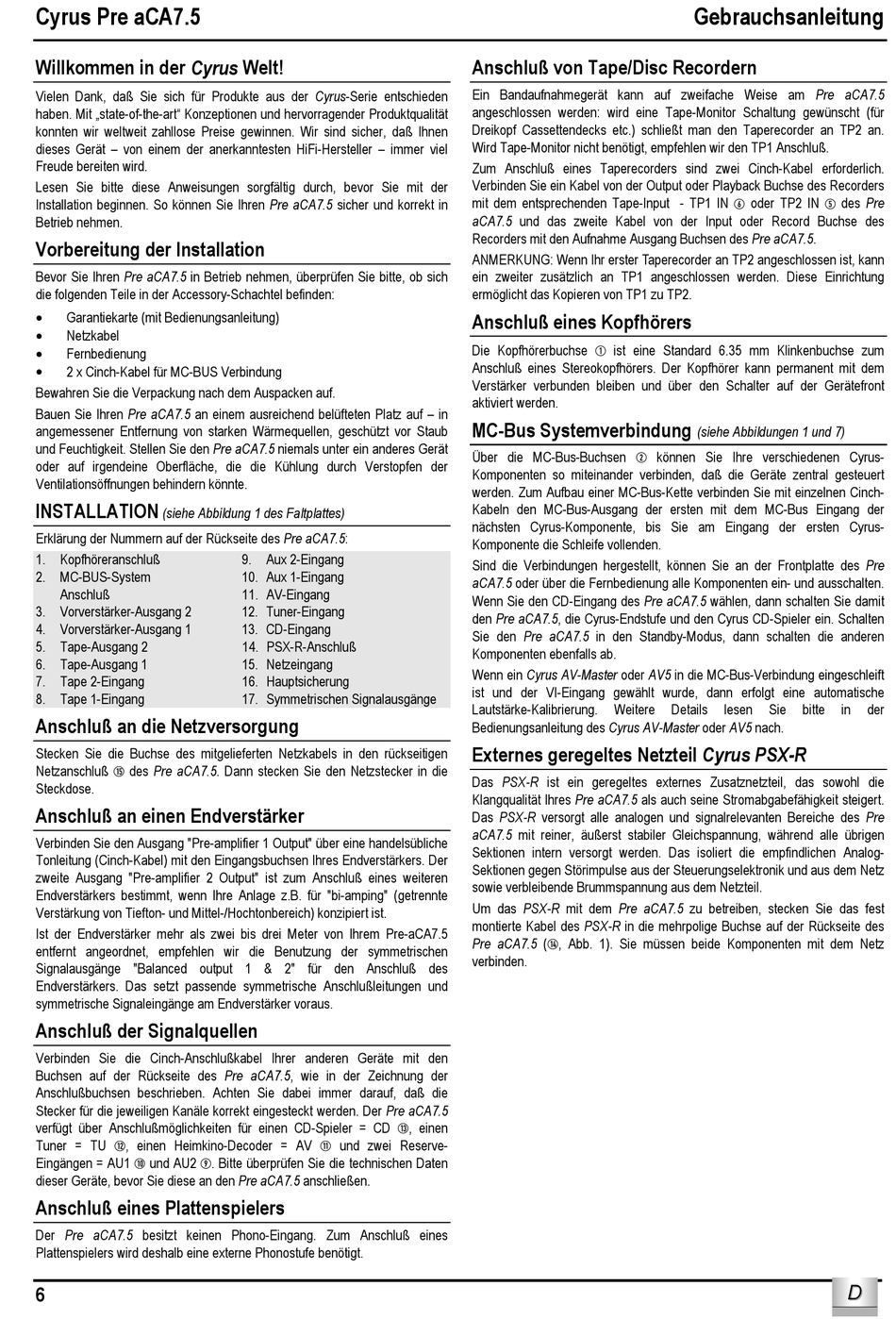

Cyrus Pre aCA7.5 Gebrauchsanleitung Seite 2

Werbung

Cyrus Pre aCA7.5
Willkommen in der Cyrus Welt!
Vielen Dank, daß Sie sich für Produkte aus der Cyrus-Serie entschieden
haben. Mit „state-of-the-art" Konzeptionen und hervorragender Produktqualität
konnten wir weltweit zahllose Preise gewinnen. Wir sind sicher, daß Ihnen
dieses Gerät – von einem der anerkanntesten HiFi-Hersteller – immer viel
Freude bereiten wird.
Lesen Sie bitte diese Anweisungen sorgfältig durch, bevor Sie mit der
Installation beginnen. So können Sie Ihren Pre aCA7.5 sicher und korrekt in
Betrieb nehmen.
Vorbereitung der Installation
Bevor Sie Ihren Pre aCA7.5 in Betrieb nehmen, überprüfen Sie bitte, ob sich
die folgenden Teile in der Accessory-Schachtel befinden:
Garantiekarte (mit Bedienungsanleitung)
Netzkabel
Fernbedienung
2 x Cinch-Kabel für MC-BUS Verbindung
Bewahren Sie die Verpackung nach dem Auspacken auf.
Bauen Sie Ihren Pre aCA7.5 an einem ausreichend belüfteten Platz auf – in
angemessener Entfernung von starken Wärmequellen, geschützt vor Staub
und Feuchtigkeit. Stellen Sie den Pre aCA7.5 niemals unter ein anderes Gerät
oder auf irgendeine Oberfläche, die die Kühlung durch Verstopfen der
Ventilationsöffnungen behindern könnte.
INSTALLATION
(siehe Abbildung 1 des Faltplattes)
Erklärung der Nummern auf der Rückseite des Pre aCA7.5:
1. Kopfhöreranschluß
2. MC-BUS-System
Anschluß
3. Vorverstärker-Ausgang 2
4. Vorverstärker-Ausgang 1
5. Tape-Ausgang 2
6. Tape-Ausgang 1
7. Tape 2-Eingang
8. Tape 1-Eingang
Anschluß an die Netzversorgung
Stecken Sie die Buchse des mitgelieferten Netzkabels in den rückseitigen
Netzanschluß 1% des Pre aCA7.5. Dann stecken Sie den Netzstecker in die
Steckdose.
Anschluß an einen Endverstärker
Verbinden Sie den Ausgang "Pre-amplifier 1 Output" über eine handelsübliche
Tonleitung (Cinch-Kabel) mit den Eingangsbuchsen Ihres Endverstärkers. Der
zweite Ausgang "Pre-amplifier 2 Output" ist zum Anschluß eines weiteren
Endverstärkers bestimmt, wenn Ihre Anlage z.B. für "bi-amping" (getrennte
Verstärkung von Tiefton- und Mittel-/Hochtonbereich) konzipiert ist.
Ist der Endverstärker mehr als zwei bis drei Meter von Ihrem Pre-aCA7.5
entfernt angeordnet, empfehlen wir die Benutzung der symmetrischen
Signalausgänge "Balanced output 1 & 2" für den Anschluß des
Endverstärkers. Das setzt passende symmetrische Anschlußleitungen und
symmetrische Signaleingänge am Endverstärker voraus.
Anschluß der Signalquellen
Verbinden Sie die Cinch-Anschlußkabel Ihrer anderen Geräte mit den
Buchsen auf der Rückseite des Pre aCA7.5, wie in der Zeichnung der
Anschlußbuchsen beschrieben. Achten Sie dabei immer darauf, daß die
Stecker für die jeweiligen Kanäle korrekt eingesteckt werden. Der Pre aCA7.5
verfügt über Anschlußmöglichkeiten für einen CD-Spieler = CD 1# , einen
Tuner = TU 1@ , einen Heimkino-Decoder = AV 1! und zwei Reserve-
Eingängen = AU1 1) und AU2 i . Bitte überprüfen Sie die technischen Daten
dieser Geräte, bevor Sie diese an den Pre aCA7.5 anschließen.
Anschluß eines Plattenspielers
Der Pre aCA7.5 besitzt keinen Phono-Eingang. Zum Anschluß eines
Plattenspielers wird deshalb eine externe Phonostufe benötigt.
6
9. Aux 2-Eingang
10. Aux 1-Eingang
11. AV-Eingang
12. Tuner-Eingang
13. CD-Eingang
14. PSX-R-Anschluß
15. Netzeingang
16. Hauptsicherung
17. Symmetrischen Signalausgänge
Anschluß von Tape/Disc Recordern
Ein Bandaufnahmegerät kann auf zweifache Weise am Pre aCA7.5
angeschlossen werden: wird eine Tape-Monitor Schaltung gewünscht (für
Dreikopf Cassettendecks etc.) schließt man den Taperecorder an TP2 an.
Wird Tape-Monitor nicht benötigt, empfehlen wir den TP1 Anschluß.
Zum Anschluß eines Taperecorders sind zwei Cinch-Kabel erforderlich.
Verbinden Sie ein Kabel von der Output oder Playback Buchse des Recorders
mit dem entsprechenden Tape-Input - TP1 IN f oder TP2 IN e des Pre
aCA7.5 und das zweite Kabel von der Input oder Record Buchse des
Recorders mit den Aufnahme Ausgang Buchsen des Pre aCA7.5.
ANMERKUNG: Wenn Ihr erster Taperecorder an TP2 angeschlossen ist, kann
ein zweiter zusätzlich an TP1 angeschlossen werden. Diese Einrichtung
ermöglicht das Kopieren von TP1 zu TP2.
Anschluß eines Kopfhörers
Die Kopfhörerbuchse a ist eine Standard 6.35 mm Klinkenbuchse zum
Anschluß eines Stereokopfhörers. Der Kopfhörer kann permanent mit dem
Verstärker verbunden bleiben und über den Schalter auf der Gerätefront
aktiviert werden.
MC-Bus Systemverbindung
Über die MC-Bus-Buchsen b können Sie Ihre verschiedenen Cyrus-
Komponenten so miteinander verbinden, daß die Geräte zentral gesteuert
werden. Zum Aufbau einer MC-Bus-Kette verbinden Sie mit einzelnen Cinch-
Kabeln den MC-Bus-Ausgang der ersten mit dem MC-Bus Eingang der
nächsten Cyrus-Komponente, bis Sie am Eingang der ersten Cyrus-
Komponente die Schleife vollenden.
Sind die Verbindungen hergestellt, können Sie an der Frontplatte des Pre
aCA7.5 oder über die Fernbedienung alle Komponenten ein- und ausschalten.
Wenn Sie den CD-Eingang des Pre aCA7.5 wählen, dann schalten Sie damit
den Pre aCA7.5, die Cyrus-Endstufe und den Cyrus CD-Spieler ein. Schalten
Sie den Pre aCA7.5 in den Standby-Modus, dann schalten die anderen
Komponenten ebenfalls ab.
Wenn ein Cyrus AV-Master oder AV5 in die MC-Bus-Verbindung eingeschleift
ist und der VI-Eingang gewählt wurde, dann erfolgt eine automatische
Lautstärke-Kalibrierung.
Weitere
Bedienungsanleitung des Cyrus AV-Master oder AV5 nach.
Externes geregeltes Netzteil Cyrus PSX-R
Das PSX-R ist ein geregeltes externes Zusatznetzteil, das sowohl die
Klangqualität Ihres Pre aCA7.5 als auch seine Stromabgabefähigkeit steigert.
Das PSX-R versorgt alle analogen und signalrelevanten Bereiche des Pre
aCA7.5 mit reiner, äußerst stabiler Gleichspannung, während alle übrigen
Sektionen intern versorgt werden. Das isoliert die empfindlichen Analog-
Sektionen gegen Störimpulse aus der Steuerungselektronik und aus dem Netz
sowie verbleibende Brummspannung aus dem Netzteil.
Um das PSX-R mit dem Pre aCA7.5 zu betreiben, stecken Sie das fest
montierte Kabel des PSX-R in die mehrpolige Buchse auf der Rückseite des
Pre aCA7.5 ( 1$ , Abb. 1). Sie müssen beide Komponenten mit dem Netz
verbinden.
Gebrauchsanleitung
(siehe Abbildungen 1 und 7)
