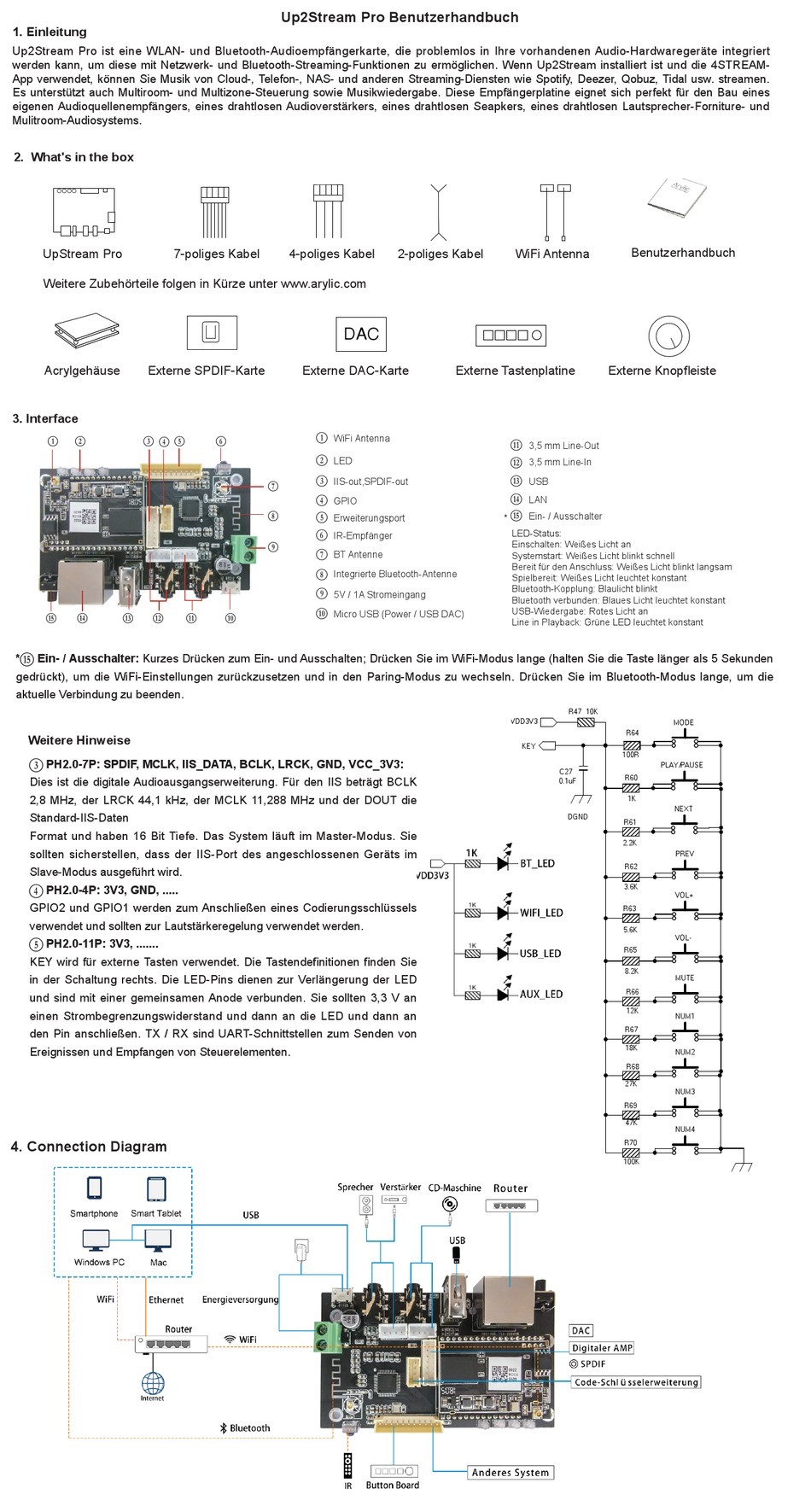

Arylic Up2Stream Pro Benutzerhandbuch

1. Einleitung
Up2Stream Pro ist eine WLAN- und Bluetooth-Audioempfängerkarte, die problemlos in Ihre vorhandenen Audio-Hardwaregeräte integriert
werden kann, um diese mit Netzwerk- und Bluetooth-Streaming-Funktionen zu ermöglichen. Wenn Up2Stream installiert ist und die 4STREAM-
App verwendet, können Sie Musik von Cloud-, Telefon-, NAS- und anderen Streaming-Diensten wie Spotify, Deezer, Qobuz, Tidal usw. streamen.
Es unterstützt auch Multiroom- und Multizone-Steuerung sowie Musikwiedergabe. Diese Empfängerplatine eignet sich perfekt für den Bau eines
eigenen Audioquellenempfängers, eines drahtlosen Audioverstärkers, eines drahtlosen Seapkers, eines drahtlosen Lautsprecher-Forniture- und
Mulitroom-Audiosystems.
2. What's in the box
UpStream Pro
Weitere Zubehörteile folgen in Kürze unter www.arylic.com
Acrylgehäuse Externe SPDIF-Karte
3. Interface
B C D
E
P O N M
* P Ein- / Ausschalter: Kurzes Drücken zum Ein- und Ausschalten; Drücken Sie im WiFi-Modus lange (halten Sie die Taste länger als 5 Sekunden
gedrückt), um die WiFi-Einstellungen zurückzusetzen und in den Paring-Modus zu wechseln. Drücken Sie im Bluetooth-Modus lange, um die
aktuelle Verbindung zu beenden.
Weitere Hinweise
D PH2.0-7P: SPDIF, MCLK, IIS_DATA, BCLK, LRCK, GND, VCC_3V3:
Dies ist die digitale Audioausgangserweiterung. Für den IIS beträgt BCLK
2,8 MHz, der LRCK 44,1 kHz, der MCLK 11,288 MHz und der DOUT die
Standard-IIS-Daten
Format und haben 16 Bit Tiefe. Das System läuft im Master-Modus. Sie
sollten sicherstellen, dass der IIS-Port des angeschlossenen Geräts im
Slave-Modus ausgeführt wird.
E PH2.0-4P: 3V3, GND, .....
GPIO2 und GPIO1 werden zum Anschließen eines Codierungsschlüssels
verwendet und sollten zur Lautstärkeregelung verwendet werden.
F PH2.0-11P: 3V3, .......
KEY wird für externe Tasten verwendet. Die Tastendefinitionen finden Sie
in der Schaltung rechts. Die LED-Pins dienen zur Verlängerung der LED
und sind mit einer gemeinsamen Anode verbunden. Sie sollten 3,3 V an
einen Strombegrenzungswiderstand und dann an die LED und dann an
den Pin anschließen. TX / RX sind UART-Schnittstellen zum Senden von
Ereignissen und Empfangen von Steuerelementen.
4. Connection Diagram
Up2Stream Pro Benutzerhandbuch
7-poliges Kabel 4-poliges Kabel
Externe DAC-Karte
B
F G
C
D
H
E
I
F
G
J
H
I
J
K
L K
2-poliges Kabel
DAC
Externe Tastenplatine
WiFi Antenna
LED
IIS-out,SPDIF-out
GPIO
Erweiterungsport
IR-Empfänger
BT Antenne
Integrierte Bluetooth-Antenne
5V / 1A Stromeingang
Micro USB (Power / USB DAC)
Benutzerhandbuch
WiFi Antenna
Externe Knopfleiste
L 3,5 mm Line-Out
3,5 mm Line-In
M
N USB
O LAN
P
Ein- / Ausschalter
*
LED-Status:
Einschalten: Weißes Licht an
Systemstart: Weißes Licht blinkt schnell
Bereit für den Anschluss: Weißes Licht blinkt langsam
Spielbereit: Weißes Licht leuchtet konstant
Bluetooth-Kopplung: Blaulicht blinkt
Bluetooth verbunden: Blaues Licht leuchtet konstant
USB-Wiedergabe: Rotes Licht an
Line in Playback: Grüne LED leuchtet konstant
R47 10K
VDD3V3
R64
KEY
100R
C27
R60
0.1uF
1K
DGND
R61
2.2K
R62
3.6K
R63
5.6K
R65
8.2K
R66
12K
R67
18K
R68
27K
R69
47K
R70
100K
MODE
PLAY/PAUSE
NEXT
PREV
VOL+
VOL-
MUTE
NUM1
NUM2
NUM3
NUM4
DGND
