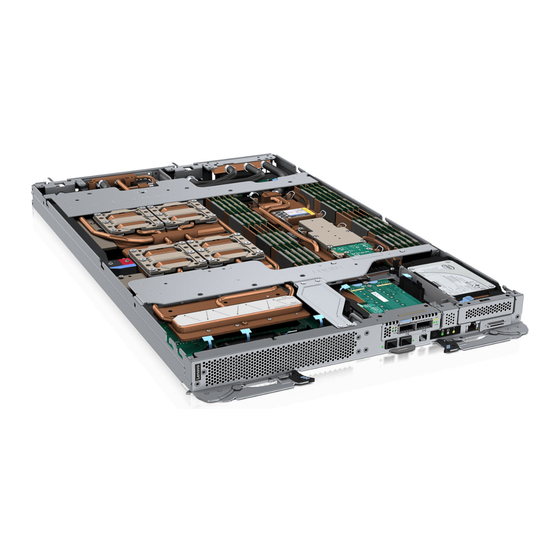

Seite 1 ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch Maschinentyp: 7D7N...
Seite 2 Vor Verwendung dieser Informationen und des darin beschriebenen Produkts lesen Sie die Sicherheitsinformationen und -hinweise, die auf der folgenden Website verfügbar sind: https://pubs.lenovo.com/safety_documentation/ Außerdem müssen Sie sicherstellen, dass Sie mit den Geschäftsbedingungen der Lenovo Warranty für Ihren Server vertraut sind, die Sie hier finden: http://datacentersupport.lenovo.com/warrantylookup Erste Ausgabe (März 2024)
Seite 3 Inhalte des Lösungspakets ..Busleiste austauschen ..248 Lösung identifizieren und auf Lenovo XClarity Carrier-Board austauschen ..251 Controller zugreifen .
Seite 4 Controller festlegen ... . . 355 Netzwerkprobleme ... . 396 Vorderen USB-Anschluss für die Lenovo XClarity Überwachbare Probleme ..397 Controller-Verbindung festlegen .
Seite 5 Vor der Installation dieses Produkts die Sicherheitshinweise lesen. Prima di installare questo prodotto, leggere le Informazioni sulla Sicurezza. Les sikkerhetsinformasjonen (Safety Information) før du installerer dette produktet. Antes de instalar este produto, leia as Informações sobre Segurança. © Copyright Lenovo 2024...
Seite 6 Dieses Gerät muss von qualifizierten Kundendiensttechnikern installiert und gewartet werden (gemäß NEC, IEC 62368-1 und IEC 60950-1, den Sicherheitsstandards für elektronische Ausrüstung im Bereich Audio-, Video-, Informations- und Kommunikationstechnologie). Lenovo setzt voraus, dass Sie für die Wartung der Hardware qualifiziert und im Umgang mit Produkten mit gefährlichen Stromstärken geschult sind.
Seite 7 • Stellen Sie sicher, dass die Isolierung nicht verschlissen oder abgenutzt ist. 3. Prüfen Sie das Produkt auf Änderungen hin, die nicht durch Lenovo vorgenommen wurden. Achten Sie bei Änderungen, die nicht von Lenovo vorgenommen wurden, besonders auf die Sicherheit.
Seite 8 ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 9 • Features on Demand Wenn eine „Features on Demand“-Funktion in die Lösung oder in eine Zusatzeinrichtung integriert ist, können Sie einen Aktivierungsschlüssel erwerben, um diese Funktion zu aktivieren. Informationen zu „Features on Demand“ finden Sie unter: © Copyright Lenovo 2024...
Seite 10 Der Lenovo XClarity Controller ist der allgemeine Management-Controller für die Lenovo ThinkSystem- Serverhardware. Der Lenovo XClarity Controller konsolidiert verschiedene Managementfunktion in einem einzigen Chip auf der Systemplatine des Servers. Zu den einzigartigen Funktionen von Lenovo XClarity Controller gehören die verbesserte Leistung, Remote-Video mit höherer Auflösung und erweiterte Sicherheitsoptionen.
Seite 11 Auf dem Systemserviceetikett, das an der Abdeckung des DWC Einbaurahmens angebracht ist, befindet sich ein QR-Code. Diesen können Sie mit dem QR-Code-Lesegerät und -Scanner einer mobilen Einheit scannen, um schnellen Zugriff auf die Website mit Lenovo Serviceinformationen zu erhalten. Die Website mit Lenovo Serviceinformationen stellt weitere Informationen zur Komponenteninstallation sowie Videos zum Ersetzen von Komponenten und Fehlercodes für den Lösungs-Support zur Verfügung.
Seite 12 • Im DW612S 6U-Gehäuse können bis zu sechs SD650-N V3 Einbaurahmen installiert werden. Weitere Informationen zur Anzahl der Einbaurahmen im Gehäuse finden Sie unter Kapitel 2 „GPU-Strom und maximale Anzahl an Einbaurahmen im Gehäuse“ auf Seite • Der SD650-N V3 Einbaurahmen enthält einen Rechenknoten auf der rechten Seite und einen GPU-Knoten auf der linken Seite (von der Vorderseite des DW612S Gehäuses aus gesehen).
Seite 13 • Neue Stecksockeltechnologie (Stecksockel E mit PCIe 5.0) LGA4677. Anmerkungen: 1. Verwenden Sie das Setup Utility, um den Typ und die Taktfrequenz der Prozessoren im Knoten zu ermitteln. 2. Eine Liste der unterstützten Prozessoren finden Sie unter https://serverproven.lenovo.com Kapitel 1 ThinkSystem SD650-N V3, Typen 7D7N...
Seite 14 ® Xeon ® Prozessoren der 4. Generation (Sapphire Rapids, SPR) – Lenovo DDR5 bei 4.800 MT/s – 3DS RDIMM bei 4.800 MT/s – Kapazität: • ECC RDIMM mit 32 GB und 64 GB • ECC RDIMM mit 48 GB und 96 GB (werden von XCC Prozessoren unterstützt) •...
Seite 15 • Ein Gigabit-Ethernet-Port mit RJ45-Anschluss, gemeinsam genutzt von Betriebssystem und Lenovo XClarity Controller. • Zwei 25 Gb SFP28-Ports. Ein Port wird gemeinsam genutzt von Betriebssystem und Lenovo XClarity Controller. Anmerkung: Die Lenovo XClarity Controller-Verbindungen von RJ45-Ethernet-Anschluss und 25 Gb SFP28- Anschluss 1 schließen sich gegenseitig aus.
Seite 16 • Ein Gigabit-Ethernet-Port mit RJ45-Anschluss, gemeinsam genutzt von Betriebssystem und Lenovo XClarity Controller. • Zwei 25 Gb SFP28-Ports. Ein Port wird gemeinsam genutzt von Betriebssystem und Lenovo XClarity Controller. Die Lenovo XClarity Controller-Verbindungen von RJ45-Ethernet-Anschluss und 25 Gb SFP28-Anschluss 1 schließen sich gegenseitig aus.
Seite 17 • Ubuntu Server • Red Hat Enterprise Linux • SUSE Linux Enterprise Server Verweise: • Vollständige Liste der verfügbaren Betriebssysteme: https://lenovopress.lenovo.com/osig • Anweisungen zur BS-Implementierung finden Sie im Abschnitt „Betriebssystem implementieren“ auf Seite 367. • Weitere Informationen zur Betriebssystemunterstützung mit Intel...
Seite 18 Raum, Geräuschpegel anderer Geräte, Raumumgebungstemperatur und Abstand zwischen Mitarbeitern und den Geräten. Die Einhaltung dieser behördlichen Bestimmungen hängt von einer Vielzahl weiterer Faktoren ab, beispielsweise der Dauer der Lärmbelastung und dem Tragen von Hörschutz. Lenovo empfiehlt, von einem Experten prüfen lassen, ob die geltenden Verordnungen bei Ihnen eingehalten werden.
Seite 19 Wasserbedarf DWC 6.900-W-Netzteil (200-208 VAC) • Wassertemperatur: – ASHRAE-Klasse W+: bis zu 50 °C (122 °F) Eintrittstemperatur zum Rack • Maximaler Druck: 4,4 bar • Min. Durchflussgeschwindigkeit des Wassers: 1,0 l/min pro Netzteil – Bei Temperatur des Zulaufwassers bis 45 °C (113 °F): 1,0 l/min pro Netzteil –...
Seite 20 Wenn Lenovo feststellt, dass die Einheit aufgrund einer erhöhten Konzentration von Staubpartikeln oder Gasen in Ihrer Umgebung beschädigt wurde, kann Lenovo die Reparatur oder den Austausch von Einheiten oder Teilen unter der Bedingung durchführen, dass geeignete Maßnahmen zur Minimierung solcher Verunreinigungen in der Umgebung des Servers ergriffen werden.
Seite 21 Tabelle 1. Grenzwerte für Staubpartikel und Gase Verunreinigung Grenzwerte Reaktionsfreudige Schweregrad G1 gemäß ANSI/ISA 71.04-1985 Gase • Die Reaktivitätsrate von Kupfercoupons muss unter 200 Ångström pro Monat (Å/Monat ≈ 0,0035 μg/cm Gewichtszunahme pro Stunde) liegen. • Die Reaktivitätsrate von Silbercoupons muss unter 200 Ångström pro Monat (Å/Monat ≈ 0,0035 μg/cm Gewichtszunahme pro Stunde) liegen.
Seite 22 • Webschnittstelle • Mobile Anwendung • Redfish API Verwendung und Downloads https://pubs.lenovo.com/lxcc-overview/ Anwendung, die XCC-Ereignisse dem lokalen BS-Systemprotokoll meldet. Schnittstelle • CLI-Anwendung Lenovo XCC Logger Utility Verwendung und Downloads • https://pubs.lenovo.com/lxcc-logger-linux/ • https://pubs.lenovo.com/lxcc-logger-windows/ Zentrale Schnittstelle für Verwaltung mehrerer Server. Schnittstelle •...
Seite 23 Server finden Sie unter https://pubs.lenovo.com/lxpm-overview/ Eine Reihe von Anwendungen, die die Verwaltungs- und Überwachungsfunktionen der physischen Lenovo Server in die Software integrieren, die in einer bestimmten Implementierungsinfrastruktur verwendet wird, wie VMware vCenter, Microsoft Admin Center oder Microsoft System Center, während zusätzliche Workload- Mehrfachverfügbarkeit unterstützt wird.
Seite 24 Proto- sie- ration tung rung teue- kolle run- chung rung Lenovo XClarity Controller √ √ √ √ Lenovo XCC Logger Utility √ Lenovo XClarity √ √ √ √ √ √ Administrator √ √ √ √ √ OneCLI Lenovo...
Seite 25 Anmerkungen: 1. Die meisten Optionen können über die Lenovo-Tools aktualisiert werden. Einige Optionen, wie die GPU- Firmware oder die Omni-Path-Firmware, erfordern die Verwendung von Anbietertools. 2. Die Server-UEFI-Einstellungen für ROMs für Zusatzeinrichtungen müssen auf Automatisch oder UEFI festgelegt werden, damit die Firmware mit Lenovo XClarity Administrator, Lenovo XClarity Essentials oder Lenovo XClarity Controller aktualisiert werden kann.
Seite 26 ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 27 • Optimal ausgewählter TGP-Benutzer: 600 W (maximal 5 Einbaurahmen im Gehäuse) • Minimal ausgewählter TGP-Benutzer: 500 W (maximal 6 Einbaurahmen im Gehäuse) Anmerkung: Die GPU-Leistungsbegrenzerung und die maximale Anzahl an Einbaurahmen können Konflikte bei der GPU-Leistung verursachen. © Copyright Lenovo 2024...
Seite 28 ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 29 Stift oder eine auseinandergebogene Büroklammer verwenden, um den Knopf zu drücken. Sie können ihn auch nutzen, um einen Hauptspeicherauszug bei einem Systemabsturz zu erzwingen. Verwenden Sie diesen Schalter nur, wenn Sie vom Lenovo Support entsprechend angewiesen wurden. © Copyright Lenovo 2024...
Seite 30 Tabelle 2. Anzeigen, Bedienelemente und Anschlüsse des SD650-N V3 Einbaurahmens (Forts.) Laufwerkposition 2/3 1-Gb-Ethernet-Anschluss (RJ45) mit Share-NIC-Funktion für Lenovo XClarity Controller. Weitere Informationen finden Sie unter „Anzeigen an der Vorderseite“ auf Seite 371. Die Lenovo XClarity Controller-Verbindungen von RJ45-Ethernet- Anschluss und 25 Gb SFP28-Anschluss 1 schließen sich gegenseitig aus.
Seite 31 In der folgenden Abbildung ist die GPU-Nummerierung dargestellt. Abbildung 4. GPU-Nummerierung Ansicht von oben des GPU-Knotens Abbildung 5. Ansicht von oben des GPU-Knotens Tabelle 4. Komponenten der Ansicht von oben des GPU-Knotens Carrier-Board (für Netzwerkplatine) Schnellanschluss für Wasserkreislauf Netzwerkplatine Stromversorgungsplatine des GPU-Knotens Halteklammern des Carrier-Boards GPU-Platine Griffe der GPU-Platine...
Seite 32 In der folgenden Abbildung sind die Anschlüsse und Komponenten für das KVM-Verteilerkabel angegeben. Abbildung 6. Anschlüsse und Komponenten am KVM-Verteilerkabel Tabelle 5. Anschlüsse und Komponenten am Konsolenverteilerkabel Serieller Anschluss Sicherungsknöpfe • Entfernen – Drücken Sie die Knöpfe. Ziehen Sie das KVM-Verteilerkabel anschließend vom Server ab.
Seite 33 Abbildung 7. DIMM-Steckplatznummerierung auf der Systemplatine des Rechenknotens Abbildung 8. Positionen der Prozessoren Abbildung 9. Interne Anschlüsse auf Systemplatine des Rechenknotens Tabelle 6. Interne Anschlüsse auf Systemplatine des Rechenknotens Trusted Cryptographic Module(TCM)-Anschluss Netzteilanschluss 1 und 2 für Laufwerk PCIe x16 MCIO-Anschluss 1 CMOS-Batterieanschluss (CR2032) M.2-Anschluss PCIe x16 MCIO-Anschluss 2...
Seite 34 1. Schalten Sie die Lösung aus, bevor Sie Schaltereinstellungen ändern oder Brücken versetzen; trennen Sie dann die Verbindungen zu allen Netzkabeln und externen Kabeln. Prüfen Sie die folgenden Informationen: • https://pubs.lenovo.com/safety_documentation/ • „Installationsrichtlinien“ auf Seite 39 • „Umgang mit aufladungsempfindlichen Einheiten“ auf Seite 42 •...
Seite 35 Tabelle 9. Definition des SW13-Schalterblocks Nummer Verwendungsbeschreibung Schaltername Schalters CMOS löschen CMOS-Daten löschen (Standard) Normal. Seriellen Anschluss Sendet den XCC an den seriellen (Standard) Sendet serielle auswählen Anschluss Eingabe/Ausgabe (SIO) zum vorderen seriellen Anschluss. Tabelle 10. Brückendefinition Nummer Verwendungsbeschreibung Schaltername Schalters BMC-Boot aus Sicherung XCC zum Starten mithilfe einer...
Seite 36 Systemanzeigen und Diagnoseanzeige In diesem Abschnitt erhalten Sie Informationen zu den verfügbaren Gehäuse- und Diagnoseanzeigen. Weitere Informationen finden Sie im Abschnitt „Fehlerbehebung nach Systemanzeigen und Diagnoseanzeige“ auf Seite 371. ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 37 • T1: CRU (Customer Replaceable Unit, durch den Kunden austauschbare Funktionseinheit) der Stufe 1. Für das Austauschen von CRUs der Stufe 1 ist der Kunde verantwortlich. Wenn Lenovo eine CRU der Stufe 1 ohne Servicevertrag auf Ihre Anforderung hin für Sie installiert, fallen dafür Gebühren an.
Seite 38 Weitere Informationen zur Bestellung von Teilen: 1. Rufen Sie auf und navigieren Sie zu der Unterstützungsseite für Ihre http://datacentersupport.lenovo.com Lösung. 2. Klicken Sie auf Teile. 3. Geben Sie die Seriennummer ein, um eine Liste der Teile für Ihre Lösung anzuzeigen.
Seite 39 Tabelle 12. SD650-N V3 Teileliste (Forts.) Index Beschreibung DIMM-Abdeckung Speichermodul Speichermodulabdeckblende DIMM-Tool Leitplattensatz OSFP-Modul VR-Wasserklemmplatte Belüftungslochblock VR-Wasserkreislaufschiene M.2-Laufwerk Vordere Querstrebe Abdeckung der Querstrebenkabel Prozessor Systemplatine GPU-Platinenbaugruppe (GPU-Platine mit vier GPUs installiert) GPU (SXM 5) Laufwerkhalterung Laufwerkhalterung mit Leitplatte 7-mm-Laufwerk Prozessorhalterung GPU-Platine Carrier-Board (für Netzwerkplatine) Bausatz mit verschiedenen Teilen...
Seite 40 Um die für den Server verfügbaren Netzkabel anzuzeigen: 1. Rufen Sie die folgende Website auf: http://dcsc.lenovo.com/#/ 2. Klicken Sie auf Preconfigured Model (Vorkonfiguriertes Modell) oder Configure to order (Für Bestellung konfigurieren). 3. Geben Sie Maschinentyp und Modell Ihres Servers ein, damit die Konfigurationsseite angezeigt wird.
Seite 41 Entpacken des Servers, ob sich die richtigen Komponenten in der Verpackung befinden, und finden Sie heraus, wo Sie Informationen zur Seriennummer des Servers und zum Zugriff auf Lenovo XClarity Controller erhalten. Befolgen Sie beim Einrichten des Servers die Anweisungen in „Prüfliste für die...
Seite 42 Modellnummer des Einbaurahmens Lenovo XClarity Controller-Netzwerkzugriffsetikett Das Netzwerkzugriffsetikett von Lenovo XClarity Controller für beide Knoten befindet sich auf der herausziehbaren Informationskarte an der Vorderseite des Einbaurahmens. Sie können die Informationen auf dem herausziehbaren Etikett verwenden, um die XCC MAC-Adresse und LLA für jeden Knoten zu erhalten.
Seite 43 Abbildung 14. Position des Lenovo XClarity Controller-Netzwerkzugriffsetiketts auf der herausziehbaren Informationskarte Service-Etikett und QR-Code Außerdem stellt das Systemservice-Etikett, das sich auf der Innenseite der Abdeckung des Einbaurahmens befindet, einen QR-Code (Quick Response) für den mobilen Zugriff auf Serviceinformationen bereit. Sie können den QR-Code mithilfe eines mobilen Geräts und einer Anwendung zum Lesen eines QR-Codes...
Seite 44 • Sie können den Netzschalter drücken. • Die Lösung kann nach einer Stromunterbrechung automatisch erneut starten. • Die Lösung kann über Lenovo XClarity Controller auf Remoteanforderungen zum Einschalten reagieren. Anmerkung: Sie können auf die Verwaltungsprozessorschnittstelle zugreifen, um das System zu konfigurieren, ohne die Lösung einzuschalten.
Seite 45 1. Legen Sie die Netzwerkverbindung für den Lenovo XClarity Controller mit dem Verwaltungsnetzwerk fest. 2. Aktualisieren Sie die Firmware der Lösung, falls erforderlich. 3. Konfigurieren Sie die Firmware für die Lösung. Im Folgenden finden Sie die Informationen, die für die RAID-Konfiguration zur Verfügung stehen: •...
Seite 46 ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 47 • Wenn Sie einen neuen Server installieren, laden Sie die aktuelle Firmware herunter und installieren Sie sie. Damit stellen Sie sicher, dass sämtliche bekannten Probleme behoben sind und das Leistungspotenzial Ihres Servers optimal ausgeschöpft werden kann. Firmwareaktualisierungen für Ihren Server können Sie auf der folgenden Website herunterladen: https://datacentersupport.lenovo.com/products/servers/ thinksystem/sd650nv3/7d7n/downloads/driver-list/ © Copyright Lenovo 2024...
Seite 48 Wichtig: Für einige Clusterlösungen sind bestimmte Codeversionen oder koordinierte Code- Aktualisierungen erforderlich. Wenn die Komponente Teil einer Clusterlösung ist, stellen Sie sicher, dass die aktuelle Codeversion gemäß optimaler Vorgehensweise für Firmware und Treiber mit Clusterunterstützung unterstützt wird, bevor Sie den Code aktualisieren. •...
Seite 49 • Stellen Sie sicher, dass die Isolierung nicht verschlissen oder abgenutzt ist. 3. Prüfen Sie das Produkt auf Änderungen hin, die nicht durch Lenovo vorgenommen wurden. Achten Sie bei Änderungen, die nicht von Lenovo vorgenommen wurden, besonders auf die Sicherheit.
Seite 50 4. Überprüfen Sie den Server auf Gefahrenquellen wie Metallspäne, Verunreinigungen, Wasser oder Feuchtigkeit, Brand- oder Rauchschäden, Metallteilchen, Staub etc. 5. Prüfen Sie, ob Kabel abgenutzt, durchgescheuert oder eingequetscht sind. 6. Prüfen Sie, ob die Abdeckungen des Netzteils (Schrauben oder Nieten) vorhanden und unbeschädigt sind.
Seite 51 CPU Max Prozessor ® ® 1. Flat mode 2. Cache mode Informationen zum Optimieren der Speicherleistung und Speicherkonfiguration finden Sie auf der Lenovo Press-Website: https://lenovopress.lenovo.com/servers/options/memory Darüber hinaus können Sie einen Speicherkonfigurator nutzen, der auf der folgenden Website verfügbar ist: https://dcsc.lenovo.com/#/memory_configuration Spezielle Informationen zur erforderlichen Installationsreihenfolge von Speichermodulen in Ihre Lösung auf...
Seite 52 Die folgende Speicherkanalkonfigurationstabelle zeigt die Beziehung zwischen Prozessoren, Speicherkanälen und Steckplatznummern von Speichermodulen. Tabelle 15. Informationen zu Kanal und Steckplatz von DIMMs um einen Prozessor CPU 1 CPU 2 iMC1 iMC0 iMC2 iMC3 iMC3 iMC2 iMC0 iMC1 Speicherkanal DIMM- Steckplatz- nummer ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 53 Installationsreihenfolge für DRAM-DIMMs Dieser Abschnitt enthält Informationen zur ordnungsgemäßen Installation von DRAM-DIMMs. Installationsreihenfolge für unabhängigen Speichermodus Im unabhängigen Speichermodus können Speicherkanäle in beliebiger Reihenfolge mit DIMMs belegt werden und Sie können alle Kanäle für jeden Prozessor in beliebiger Reihenfolge ohne bestimmte Voraussetzungen belegen.
Seite 54 Installationsreihenfolge für DRAM-DIMMs für Intel Xeon CPU Max ® ® Prozessor Dieser Abschnitt enthält Informationen dazu, wie Sie DRAM-DIMMs ordnungsgemäß installieren, wenn das System mit Intel Xeon CPU Max Prozessoren installiert ist. ® ® Intel Xeon CPU Max Betriebssystem-Unterstützung ® ®...
Seite 55 • Speichermodi können in UEFI eingerichtet werden. • Intel Xeon CPU Max unterstützt nur DIMM mit 16 GB, 32 GB, 64 GB und 128 GB. ® ® Kapitel 6 Prozeduren beim Hardwareaustausch...
Seite 56 Speicherbestückungsreihenfolge für flachen Modus Tabelle 18. Speicherbestückungsreihenfolge für flachen Modus Prozessor 1 Prozessor 2 iMC1 iMC0 iMC2 iMC3 iMC3 iMC2 iMC0 iMC1 Speicherkanal DIMM- Steckplatz- nummer DIM- DIM- DIM- DIM- DIM- DIM- DIM- DIM- DIM- DIM- DIM- DIM- DIM- DIM- DIM- 16 DIMMs Speicherbestückungsreihenfolge für Cache-Modus...
Seite 57 Gap-Pads und Putty-Pads für Wasserkreislauf und GPU-Knoten Abbildung 17. Gap-Pads und Putty-Pads für Wasserkreislauf und GPU-Knoten Kapitel 6 Prozeduren beim Hardwareaustausch...
Seite 58 Tabelle 20. Gap-Pads und Putty-Pads für Wasserkreislauf und GPU-Knoten Pad-Index Pad-Kategorie Komponente für Pad-Ausrichtung Befestigung Gap-Pad Wasserkreislauf für Graue Seite nach außen Rechenknoten Gap-Pad Wasserkreislauf für Graue Seite nach außen Rechenknoten Gap-Pad Wasserkreislauf für Graue Seite nach außen Rechenknoten Gap-Pad Wasserkreislauf für Graue Seite nach außen Rechenknoten...
Seite 59 Tabelle 20. Gap-Pads und Putty-Pads für Wasserkreislauf und GPU-Knoten (Forts.) Pad-Index Pad-Kategorie Komponente für Pad-Ausrichtung Befestigung OSFP-Modul- Richten Sie die Aussparung Putty-Pad Leitplattensatz des Pads am Schraubenloch und der OSFP-Modul- Putty-Pad Öffnung der Leitplattensatz Schnittstellenplatte aus, wie hier dargestellt: • „OSFP-Modul installieren“...
Seite 60 Gap-Pads und Putty-Pads für Rechenknotenkomponenten ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 61 Tabelle 21. Gap-Pads und Putty-Pads für Rechenknotenkomponenten Pad-Index Pad-Kategorie Komponente für Pad-Ausrichtung Befestigung M.2- Richten Sie die Aussparung Putty-Pad Rückwandplatinenbau- des Pads am gruppe Schraubenloch und der Öffnung der Schnittstellenplatte aus, wie in Abbildung „M.2- Laufwerk installieren“ auf Seite 165 dargestellt.
Seite 62 • Sie können den Netzschalter drücken. • Die Lösung kann nach einer Stromunterbrechung automatisch erneut starten. • Die Lösung kann über Lenovo XClarity Controller auf Remoteanforderungen zum Einschalten reagieren. Informationen zum Ausschalten der Lösung finden Sie unter „Lösung ausschalten“ auf Seite...
Seite 63 Um die Lösung in den Standby-Modus zu versetzen (Anzeige für den Stromversorgungsstatus blinkt einmal pro Sekunde): Anmerkung: Lenovo XClarity Controller kann die Lösung als automatische Reaktion auf einen kritischen Systemausfall in den Standby-Modus versetzen. • Starten Sie das ordnungsgemäße Herunterfahren des Betriebssystems (wenn dies vom Betriebssystem unterstützt wird).
Seite 64 • Ausschaltreihenfolge: Zuerst den Knoten mit Hilfsadapter (linker Knoten) ausschalten; dann den Knoten mit Hauptadapter (rechter Knoten) ausschalten. Anmerkung: Ihre Hardware unterscheidet sich möglicherweise leicht von den folgenden Abbildungen, jedoch ist die Methode zum Entfernen identisch. Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DCqagDqjI0xAqs12RCavnk...
Seite 65 Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport. DWC Einbaurahmen im Gehäuse installieren Mithilfe der Informationen in diesem Abschnitt können Sie einen DWC Einbaurahmen im Gehäuse installieren.
Seite 66 Abbildung 19. Installation des Einbaurahmens Abdeckblende für Einbaurahmen Anmerkung: Nachdem der DWC Einbaurahmen installiert ist, wird der XCC im DWC Einbaurahmen initialisiert. Dieser Prozess dauert ungefähr 110 Sekunden. Die Betriebsanzeige blinkt schnell und der Netzschalter am DWC Einbaurahmen reagiert nicht, solange dieser Prozess nicht abgeschlossen ist.
Seite 67 Abdeckung des Einbaurahmens entfernen Verwenden Sie die folgenden Informationen, um die Abdeckung des Einbaurahmens zu entfernen. Zu dieser Aufgabe Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 39 „Sicherheitsprüfungscheckliste“ auf Seite 41, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden. •...
Seite 68 Abdeckung des Einbaurahmens installieren Hier erfahren Sie, wie Sie die Abdeckung für Einbaurahmen installieren. Zu dieser Aufgabe Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 39 „Sicherheitsprüfungscheckliste“ auf Seite 41, um sicherzustellen, dass Sie sicher arbeiten. Anmerkung: Ihre Hardware unterscheidet sich möglicherweise leicht von den folgenden Abbildungen, jedoch ist das Installationsverfahren identisch.
Seite 69 sitzen. Wenn nicht alle Laschen ordnungsgemäß im Gehäuse greifen, ist die Abdeckung später nur schwer wieder zu entfernen. Nach dieser Aufgabe 1. Installieren Sie den Einbaurahmen im Gehäuse. Siehe „DWC Einbaurahmen im Gehäuse installieren“ auf Seite 2. Schließen Sie alle erforderlichen externen Kabel an der Lösung an. Anmerkung: Schließen Sie die QSFP-Kabel an der Lösung an.
Seite 70 Abbildung 22. Entfernen der vorderen Kabelabdeckung Schritt 3. Entfernen Sie die vordere und hintere Querstrebe (14 x PH1-Kreuzschlitzschrauben, 7 x Schrauben für jede Querstrebe). ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 71 Abbildung 23. Entfernen der vorderen und hinteren Querstrebe Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport. Querstreben installieren Mithilfe der Informationen in diesem Abschnitt können Sie die Querstreben installieren. Zu dieser Aufgabe Achtung: •...
Seite 72 Schritt 1. Installieren Sie die vordere und hintere Querstrebe (14 x PH1-Kreuzschlitzschrauben, 7 x Schrauben für jede Querstrebe). Abbildung 24. Installation der vorderen und hinteren Querstreben Schritt 2. Installieren Sie die vordere Kabelabdeckung (4 x M3,5-Schrauben). ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 73 Abbildung 25. Installation der vorderen Kabelabdeckung Nach dieser Aufgabe 1. Installieren Sie die Abdeckung des Einbaurahmens. Siehe „Abdeckung des Einbaurahmens installieren“ auf Seite 2. Installieren Sie den Einbaurahmen im Gehäuse. Siehe „DWC Einbaurahmen im Gehäuse installieren“ auf Seite 3. Schließen Sie alle erforderlichen externen Kabel an der Lösung an. Anmerkung: Schließen Sie die QSFP-Kabel an der Lösung an.
Seite 74 – SD650-N V3 Wasserkreislauf-Gap-Pad-Satz (Die Wasserkreislaufhalterung im Service-Kit ist wiederverwendbar. Es wird empfohlen, sie in der Einrichtung aufzubewahren, in der der Server betrieben wird, um sie bei Bedarf ersetzen zu können.) – SD650-N V3 Wasserkreislauf-Putty-Pad-Satz – SD650-N V3 SXM5 PCM-Vorrichtung –...
Seite 75 Entfernen Sie die M.2-Rückwandplatinenbaugruppe. Siehe „M.2- Rückwandplatinenbaugruppe entfernen“ auf Seite 161. Anmerkung: Die Kühlplatte der M.2-Rückwandplatine muss ebenfalls entfernt werden. Entfernen Sie die Busleiste. Siehe „Busleiste entfernen“ auf Seite 248. Entfernen Sie die MCIO-Kabel. Befolgen Sie die Anweisungen und Kabelführungsinformationen unter Kapitel 7 „Interne Kabelführung“...
Seite 76 Abbildung 27. Entfernen des Kabelbinders Schritt 4. Entfernen Sie die Sechskantschraube (1 x) und die PH1-Schrauben (3 x) mit einem auf das richtige Drehmoment eingestellten Schraubendreher aus dem Wasserkreislauf. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in. Abbildung 28.
Seite 77 Abbildung 29. Entfernen der Torx-T10-Schrauben des Wasserkreislaufs (GPU-Knoten) Schritt 6. Entfernen Sie die Schnellanschlussschrauben (4 x Torx T10) mit einem auf das richtige Drehmoment eingestellten Schraubendreher. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in. Abbildung 30.
Seite 78 Abbildung 31. Entfernen der Netzkartenschraube Schritt 8. Lösen Sie GPU-Kühlplattenschrauben (16 x T10-Torx-Schrauben) in einem Diagonalmuster mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,4 ±0,05 N-m, 3,5 ±0,5 lb-In. Abbildung 32.
Seite 79 Anmerkung: Die Position der Spalten zum Einsetzen des Schlitzschraubendrehers ist in der Abbildung unten dargestellt. Die vorderen und hinteren MISC-Leitplatten lassen sich leicht von der GPU-Platine lösen. Abbildung 33. Lösen der vorderen und hinteren MISC-Leitplatten von der GPU-Platine Schritt 10. Lösen Sie die GPU-Kühlplatten von den GPUs. An den Seiten der GPU-Kühlplatten befinden sich Kerben zum Einsetzen eines Schlitzschraubendrehers.
Seite 80 Abbildung 35. Lösen der GPU-Kühlplatte von der GPU Schritt 11. Setzen Sie die Wasserkreislaufhalterung vorsichtig auf den Wasserkreislauf und stellen Sie sicher, dass sie sicher auf dem Wasserkreislauf sitzt. Abbildung 36. Installieren der Wasserkreislaufhalterung (GPU-Knoten) Schritt 12. Ziehen Sie die Schrauben der Wasserkreislaufhalterung (20 x PH2-Kreuzschlitzschraube) mit einem Drehmomentschraubendreher mit dem richtigen Drehmoment an.
Seite 81 Abbildung 37. Anziehen der Schrauben der Wasserkreislaufhalterung (GPU-Knoten) Schritt 13. Drehen Sie den Wasserkreislauf auf der Seite des GPU-Knotens vorsichtig so, dass er auf dem Wasserkreislauf auf der Seite des Rechenknotens sitzt. Abbildung 38. Falten des Wasserkreislaufs auf der Seite des GPU-Knotens auf den Wasserkreislauf auf der Seite des Compute-Knotens Schritt 14.
Seite 82 • Die elektrischen Komponenten rund um den Die (Chip) der GPUs sind äußerst empfindlich. Vermeiden Sie beim Entfernen des PCM und Reinigen des Die (Chip) der GPU die Berührung der elektrischen Komponenten, um Schäden zu vermeiden. Abbildung 39. PCM aus allen GPUs entfernen Schritt 15.
Seite 83 Abbildung 41. Reinigen der Putty-Pads und des PCM von den Komponenten im GPU-Knoten Schritt 16. Drehen Sie den Wasserkreislauf des GPU-Knotens zurück zum GPU-Knoten. Abbildung 42. Drehen Sie den Wasserkreislauf des GPU-Knotens zurück zum GPU-Knoten Trennen Sie den Wasserkreislauf vom Rechenknoten. Schritt 17.
Seite 84 Abbildung 43. OSFP-Modul Entfernen der Leitplatte mit Sechskantschrauben Schritt 18. Entfernen Sie die OSFP-Modul-Leitplatte. Wischen Sie mit alkoholischen Reinigungstüchern alle Reste der Putty-Pads von der Leitplatte ab. Schraubentyp Schraubendrehertyp PH1-Kreuzschlitzschraubendreher M3x5-Schraube (x3) M3 Schrauben x2 T10-Schraubendreher ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 85 Abbildung 44. OSFP-Modul Entfernen der Leitplatte Schritt 19. Entfernen Sie die zwei T10-Torx-Schrauben (pro Knoten). Entfernen Sie anschließend die Spannungsregler(VR)-Klemmplatte vom Knoten. Kapitel 6 Prozeduren beim Hardwareaustausch...
Seite 86 Abbildung 45. Entfernen der VR-Klemmplatte Schritt 20. Entfernen Sie die Schrauben des Wasserkreislaufs (9 x T10-Torx-Schrauben für zwei Knoten) mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in. Abbildung 46.
Seite 87 Schritt 21. Entfernen Sie die sieben T10-Torx-Schrauben, um den Schnellanschluss zu lösen. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in. Abbildung 47. Entfernen der Schrauben am Schnellanschluss (Rechenknoten) Schritt 22.
Seite 88 Abbildung 48. Installieren der Wasserkreislaufhalterung Schritt 23. Ziehen Sie alle Schrauben der Wasserkreislaufhalterung an (12 x PH2-Kreuzschlitzschrauben). Abbildung 49. Installation der Schrauben der Wasserkreislaufhalterung Schritt 24. Lösen Sie die Prozessoren ordnungsgemäß. ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 89 Lösen Sie alle T30-Torx-Schrauben (8 x unverlierbare T30-Torx-Schrauben) auf den Kühlplatten mit einem normalen Schraubendreher und befolgen Sie dabei die auf dem Etikett der Kühlplatte angegebene Reihenfolge zum Entfernen. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/ Lösen der Schrauben beträgt 1,1 +/- 0,2 N-M bzw. 10 +/- 2,0 lbf-in. Achtung: Um Beschädigungen an den Komponenten zu verhindern, stellen Sie sicher, dass Sie die angegebene Reihenfolge für das Abziehen befolgen.
Seite 90 Abbildung 51. Wasserkreislauf falten Schritt 26. Ziehen Sie zwei Rändelschrauben fest, um die Wasserkreislaufhalterungen miteinander zu verbinden. Abbildung 52. Anziehen der Rändelschrauben Schritt 27. Entfernen Sie den Prozessor aus der Halterung. Dieser Vorgang unterschiedet sich je nach Prozessor-SKU. Überprüfen Sie die Prozessor-SKU und befolgen Sie das zutreffende Verfahren. Anmerkung: Berühren Sie nicht die Kontakte am Prozessor.
Seite 91 Für Prozessoren, die keine Intel Xeon CPU Max Prozessoren sind ® ® Heben Sie den Griff an, um den Prozessor aus der Halterung zu entfernen. Fassen Sie den Prozessor vorsichtig an den Kanten an und heben Sie ihn dann aus der Halterung.
Seite 92 Schritt 28. Wischen Sie die Wärmeleitpaste mit einem alkoholhaltigen Reinigungstuch von der Oberseite des Prozessors ab, ohne den Prozessor dabei abzulegen. Legen Sie den Prozessor dann auf einer antistatischen Oberfläche ab, wobei die Seite mit dem Prozessorkontakt nach oben gerichtet sein muss.
Seite 93 Abbildung 56. Entfernen des Wasserkreislaufs Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport. Wasserkreislauf installieren Mithilfe der Informationen in diesem Abschnitt können Sie den Wasserkreislauf im Einbaurahmen installieren. Zu dieser Aufgabe Erforderliche Werkzeuge Stellen Sie sicher, dass Sie über die unten aufgeführten Werkzeuge verfügen, um das Bauteil...
Seite 94 Schraubentyp Schraubendrehertyp Sechskantschraube (GPU-Knotenwasserkreislauf) 6-mm-Sechskantschraubendreher Sechskantschraube (OSFP-Modul-Leitplatte) 4,5-mm-Sechskantschraubendreher T10-Torx-Schrauben T10-Torx-Schraubendreher PH1-Kreuzschlitzschraube PH1-Kreuzschlitzschraubendreher PH2-Kreuzschlitzschraube PH2-Kreuzschlitzschraubendreher Wichtig: Richtlinien zum Austauschen von Gap-Pads/Putty-Pads • Informationen zur Position und Ausrichtung des Gap-Pads/Putty-Pads finden Sie unter „Identifikation und Position von Gap-Pad/Putty-Pad“ auf Seite • Reinigen Sie vor dem Austausch des Gap-Pads/Putty-Pads vorsichtig die Schnittstellenplatte oder Hardwareoberfläche mit einem alkoholhaltigen Reinigungstuch.
Seite 95 Tragen Sie die Wärmeleitpaste mit der Spritze auf der Oberseite des Prozessors auf, indem Sie vier gleichmäßig verteilte Punkte bilden, von denen jeder aus ca. 0,1 ml Wärmeleitpaste besteht. Anmerkung: Legen Sie den Prozessor und die Halterung vorsichtig auf einer ebenen Oberfläche ab, wobei die Seite mit den Prozessorkontakten nach unten weist.
Seite 96 TIM-Verriegelung Abbildung 59. Installation einer Intel ® Xeon ® Max Prozessorhalterung Abbildung 58. Installation einer Prozessorhalterung CPU Max) Stellen Sie nach der Installation der Halterung am Prozessor (Nur Intel ® Xeon ® sicher, dass der Steckplatz auf der TIM-Verriegelung vertikal positioniert ist. TIM-Verriegelung Abbildung 60.
Seite 97 Isometrische Ansicht des Wasserkreislaufs Bild oben Ansicht von oben auf den Wasserkreislauf Bild unten Abbildung 61. Berührungspunkte bei der Entnahme des Wasserkreislaufs aus der Verpackung Schritt 4. Falls erforderlich, entfernen Sie die Kunststoffabdeckungen der Wärmeleitpaste von der Unterseite der Kühlplatten des Prozessors. Kapitel 6 Prozeduren beim Hardwareaustausch...
Seite 98 Abbildung 62. Entfernen der Kunststoffabdeckungen der Wärmeleitpaste Schritt 5. Entfernen Sie ggf. die zwei Kunststoffabdeckungen der Wärmeleitpaste. Schneiden Sie das Band mit einer Schere ab. Entfernen Sie die Kunststoffabdeckungen der Wärmeleitpaste von der Unterseite der Kühlplatten des Wasserkreislaufs. Anmerkung: Als Beispiel wird der rechte Knoten gezeigt. Falls erforderlich, entfernen Sie die Kunststoffabdeckungen der Wärmeleitpaste, wenn Sie einen Prozessor in einem der Knoten installieren.
Seite 99 Abbildung 64. Installieren eines Prozessors Schritt 7. Drehen Sie alle Kippschutzbügel (8 x Kippschutzbügel pro Knoten) nach innen in die entsperrte Position. Abbildung 65. Prozessor in entsperrter Position Schritt 8. Überprüfen Sie die Gap-Pads am Wasserkreislauf und ersetzen Sie sie durch neue, falls sie beschädigt sind oder sich abgelöst haben.
Seite 100 Abbildung 66. Gap-Pads am Wasserkreislauf GPU-Rechenknoten Austausch der Gap-Pads/Putty-Pads am Wasserkreislauf Befolgen Sie unbedingt die Richtlinien zum Austauschen von Gap-Pads/Putty-Pads. Schritt 9. Ersetzen Sie die Phasenwechselmaterialien (Phase Change Material, PCM) und die Putty-Pads am Wasserkreislauf der GPU-Knoten durch neue. Installieren Sie die PCM-Vorrichtung auf der GPU-Kühlplatte. Befestigen Sie das PCM an der quadratischen Öffnung der Vorrichtung.
Seite 101 Abbildung 68. Austausch der Putty-Pads am Wasserkreislaufs (GPU-Knoten) Ersetzen Sie die Putty-Pads (x 5) auf der GPU. Achten Sie darauf, dass die Putty-Pads an der GPU VR ( ) und den Markierungen auf der GPU ausgerichtet sind. Wiederholen Sie diesen Vorgang, um alle Putty-Pads an den vier GPUs zu ersetzen.
Seite 102 Befolgen Sie unbedingt die Richtlinien zum Austauschen von Gap-Pads/Putty-Pads. Schritt 10. Lösen Sie die beiden Rändelschrauben an jedem Ende der Wasserkreislaufhalterung vollständig. Abbildung 70. Lösen der unverlierbaren Rändelschrauben des Wasserkreislaufs Schritt 11. Installieren Sie die Rechenknotenseite des Wasserkreislaufs im Rechenknoten des Einbaurahmens.
Seite 103 Abbildung 71. Installieren der Wasserkreislaufhalterung Schritt 12. Klappen Sie die andere Seite des Wasserkreislaufs auf und befestigen Sie ihn wie dargestellt. Abbildung 72. Aufklappen des Wasserkreislaufs Schritt 13. Stellen Sie sicher, dass die Prozessoren ordnungsgemäß befestigt sind. Drehen Sie die acht Kippschutzbügel nach außen in die gesperrte Position. Ziehen Sie die acht T30-Torx-Schrauben an den Kühlplatten mit einem normalen Schraubendreher vollständig an und befolgen Sie dabei die auf dem Etikett der Kühlplatte angegebene Installationsreihenfolge.
Seite 104 Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/ Lösen der Schrauben beträgt 1,1 +/- 0,2 N-M bzw. 10 +/- 2,0 lbf-in. Achtung: Um Beschädigungen an den Komponenten zu verhindern, stellen Sie sicher, dass Sie die angegebene Reihenfolge für das Anziehen befolgen. Abbildung 73.
Seite 105 Abbildung 75. Wasserkreislaufhalterung entfernen Schritt 16. Installieren Sie die Schrauben des Wasserkreislaufs (9 x T10-Torx-Schrauben pro Knoten) mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in. Abbildung 76.
Seite 106 Abbildung 77. Installation der Schrauben am Schnellanschluss Schritt 18. Installieren Sie zwei VR-Klemmplatten in den Knoten und installieren Sie die T10-Torx-Schrauben (4 x T10-Torx-Schrauben für zwei Knoten). Abbildung 78. Installation der VR-Klemmplatte Schritt 19. Ersetzen Sie die Putty-Pads auf der Ober- und Unterseite der Leitplatte des OSFP-Moduls. ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 107 Abbildung 79. Austausch der Putty-Pads für die Leitplatte des OSFP-Moduls Oberes Putty-Pad der Leitplatte Unteres Putty-Pad der Leitplatte Befolgen Sie unbedingt die Richtlinien zum Austauschen von Gap-Pads/Putty-Pads. Schritt 20. Installieren Sie die OSFP-Modul-Leitplatte auf dem Wasserkreislauf. Schraubentyp Schraubendrehertyp PH1-Kreuzschlitzschraubendreher M3x5-Schraube (x3) M3 Schrauben x2 T10-Schraubendreher Kapitel 6...
Seite 108 Abbildung 80. Installieren der OSFP-Modul-Leitplatte Schritt 21. Bringen Sie die beiden Sechskantschrauben am OSFP-Modul mit einem 4,5-mm- Sechskantschraubendreher an. Abbildung 81. OSFP-Modul Installation der Leitplatte mit Sechskantschrauben Installieren des Wasserkreislaufs auf dem GPU-Knoten Schritt 22. Lösen Sie die Schrauben der Wasserkreislaufhalterung (20 x PH2-Kreuzschlitzschrauben). ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 109 Abbildung 82. Einsetzen der Schrauben am Wasserkreislauf und Schnellanschluss (GPU-Knoten) Schritt 23. Entfernen Sie die Wasserkreislaufhalterung aus dem GPU-Knoten. Abbildung 83. Wasserkreislaufhalterung entfernen (GPU-Knoten) Kapitel 6 Prozeduren beim Hardwareaustausch...
Seite 110 Schritt 24. Setzen Sie die Schrauben der GPU-Kühlplatte (16 x PH2-Schrauben) ein. Installieren Sie die GPU- Kühlplatten in einem Diagonalmuster. Bringen Sie zunächst alle Schrauben an GPU 2 an und fahren Sie dann fort mit GPU 4 ➙ GPU 1 ➙ GPU 3. Stellen Sie den Drehmomentschraubendreher auf 3,5 lb-In, 0,39 N-m.
Seite 111 Abbildung 85. Einsetzen der Netzkartenschraube Schritt 26. Setzen Sie die Schnellanschlussschrauben (4 x Torx T10) mit einem auf das richtige Drehmoment eingestellten Schraubendreher ein. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in. Abbildung 86.
Seite 112 Abbildung 87. Einsetzen der Torx T10-Schrauben in den Wasserkreislauf (GPU-Knoten) Schritt 28. Setzen Sie die Sechskantschraube (1 x) und die PH1-Schrauben (3 x) ein. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in. Abbildung 88.
Seite 113 Abbildung 89. Installieren des Kabelbinders Schritt 30. Schließen Sie das Netzkabel des Carrier-Boards an. Abbildung 90. Anschließen des Netzkabels des Carrier-Boards Von (Carrier-Board) Zu (Stromversorgungsplatine des GPU-Knotens) Netzteil- und Seitenbandanschluss Netzteilanschluss Nach dieser Aufgabe 1. Installieren Sie OSFP-Modul. Siehe „OSFP-Modul installieren“ auf Seite 188.
Seite 114 Zum Vermeiden möglicher Gefahren lesen und beachten Sie folgenden Sicherheitshinweis. • S004 Vorsicht: Eine verbrauchte Lithiumbatterie nur gegen eine Lenovo Batterie mit der angegebenen Teilenummer oder eine gleichwertige, vom Hersteller empfohlene Batterie austauschen. Enthält ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 115 • Im Folgenden finden Sie Informationen, die Sie beim Austauschen der Batterie beachten müssen. – Bei der Entwicklung dieses Produkts hat Lenovo sich Ihre Sicherheit als Ziel gesetzt. Die Lithiumbatterie muss sachgemäß behandelt werden, um mögliche Gefahren zu vermeiden. Wenn Sie die Batterie austauschen, müssen Sie die folgenden Anweisungen beachten.
Seite 116 Abbildung 91. Position der CMOS-Batterie Tabelle 22. Position der CMOS-Batterie CMOS-Batterie Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DCqagDqjI0xAqs12RCavnk Vorgehensweise Schritt 1. Bereiten Sie diese Aufgabe vor. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe „DWC Einbaurahmen aus dem Gehäuse entfernen“...
Seite 117 Zum Vermeiden möglicher Gefahren lesen und beachten Sie folgenden Sicherheitshinweis. • S004 Vorsicht: Eine verbrauchte Lithiumbatterie nur gegen eine Lenovo Batterie mit der angegebenen Teilenummer oder eine gleichwertige, vom Hersteller empfohlene Batterie austauschen. Enthält das System ein Modul mit einer Lithiumbatterie, dieses nur durch ein Modul desselben Typs und von demselben Hersteller ersetzen.
Seite 118 • Im Folgenden finden Sie Informationen, die Sie beim Austauschen der Systembatterie im Knoten beachten müssen. – Tauschen Sie die Systembatterie durch eine Lithiumbatterie desselben Typs und Herstellers aus. – Nachdem Sie die Batterie der Systemplatine ausgetauscht haben, müssen Sie den Knoten neu konfigurieren und Datum und Uhrzeit des Systems zurücksetzen.
Seite 119 Nach dieser Aufgabe 1. Installieren Sie die Laufwerkhalterung. Lesen Sie je nach Systemkonfiguration „Laufwerkhalterung installieren“ auf Seite 125, „7-mm-NVMe-Laufwerkhalterung installieren“ auf Seite 140 oder „E3.S- Laufwerkhalterung installieren“ auf Seite 157. 2. Installieren Sie die Querstreben. Siehe „Querstreben installieren“ auf Seite 3.
Seite 120 Abbildung 95. Entfernen des Speichermodul-Werkzeugs Anmerkung: Das Speichermodul-Werkzeug wird aufgrund von Platzbeschränkungen empfohlen, die durch die Anordnung der Schläuche der Wasserkreisläufe im Speicherbereich bedingt sind. Schritt 3. Halten Sie den DIMM-Kamm vorsichtig fest und entfernen Sie ihn aus dem Gehäuse. Abbildung 96.
Seite 121 Zu dieser Aufgabe Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 39 „Sicherheitsprüfungscheckliste“ auf Seite 41, um sicherzustellen, dass Sie sicher arbeiten. • Stellen Sie sicher, dass Sie das Speichermodul frühestens 20 Sekunden nach dem Trennen der Netzkabel vom System entfernen oder installieren. So kann das System vollständig elektrisch entladen werden und ist sicher für den Umgang mit Speichermodulen.
Seite 122 Abbildung 98. Befestigen des Speichermodul-Werkzeugs Nach dieser Aufgabe 1. Installieren Sie die Abdeckung des Einbaurahmens. Siehe „Abdeckung des Einbaurahmens installieren“ auf Seite 2. Installieren Sie den Einbaurahmen im Gehäuse. Siehe „DWC Einbaurahmen im Gehäuse installieren“ auf Seite 3. Schließen Sie alle erforderlichen externen Kabel an der Lösung an. Anmerkung: Schließen Sie die QSFP-Kabel an der Lösung an.
Seite 123 • Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden. • Ziehen Sie alle externen Kabel vom Gehäuse ab. • Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft. Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DCqagDqjI0xAqs12RCavnk...
Seite 124 Abbildung 100. Entfernen der Laufwerkhalterung mit einem 15-mm-Laufwerk ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 125 Abbildung 101. Entfernen der Laufwerkhalterung mit einem 7-mm-Laufwerk Kapitel 6 Prozeduren beim Hardwareaustausch...
Seite 126 Abbildung 102. Entfernen der Laufwerkhalterung mit zwei 7-mm-Laufwerken Schritt 4. Falls erforderlich, entfernen Sie die Abdeckungen der Frontblenden. Abbildung 103. Entfernen der Abdeckblende für Frontblende Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport. Entfernen eines Laufwerks Mithilfe der Informationen in diesem Abschnitt können Sie ein Laufwerk entfernen.
Seite 127 Zu dieser Aufgabe Erforderliche Werkzeuge Sie benötigen womöglich die folgenden Kits, um das Bauteil ordnungsgemäß auszutauschen. • SD650-N V3 Wasserkreislauf-Gap-Pad-Satz • Teile der Leitplatten U2 Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 39 „Sicherheitsprüfungscheckliste“ auf Seite 41, um sicherzustellen, dass Sie sicher arbeiten. •...
Seite 128 Abbildung 105. Entfernen eines 15-mm-Laufwerks Gehen Sie zum Entfernen von zwei 7-mm-Laufwerken wie folgt vor. 1. Entfernen Sie das obere Laufwerk. Halten Sie den Entriegelungshebel gedrückt. Schieben Sie die Metalllasche in die entsperrte Position. Drehen Sie das Laufwerk anschließend wie dargestellt zur Oberseite der Laufwerkhalterung.
Seite 129 Abbildung 107. Entfernen des unteren Laufwerks 3. Falls erforderlich, entfernen Sie die vier Schrauben, mit denen die Leitplatte befestigt ist, und heben Sie sie aus der Laufwerkhalterung. Anmerkung: Stellen Sie sicher, dass sich die Metalllasche in der entsperrten Position befindet. Abbildung 108.
Seite 130 Laufwerk installieren Mithilfe dieser Informationen können Sie ein Laufwerk installieren. Zu dieser Aufgabe Erforderliche Werkzeuge Sie benötigen womöglich die folgenden Kits, um das Bauteil ordnungsgemäß auszutauschen. • SD650-N V3 Wasserkreislauf-Gap-Pad-Satz • Teile der Leitplatten U2 Wichtig: Richtlinien zum Austauschen von Gap-Pads/Putty-Pads •...
Seite 131 Abbildung 109. Installation des 7-mm-Laufwerks Abbildung 110. Installation des 15-mm-Laufwerks Anmerkung: Sichern Sie den nicht angeschlossenen Kabelstecker oben an der Laufwerkhalterung. Schritt 2. Gehen Sie zur Installation von zwei 7-mm-Laufwerken wie folgt vor. 1. Falls Sie entfernt wurde, installieren Sie die Leitplatte unten in der Laufwerkhalterung und befestigen Sie sie mit vier Schrauben.
Seite 132 • Wenn das größere Gap-Pad ( ) beschädigt ist oder sich gelöst hat, entsorgen Sie die Leitplatte. Installieren Sie anschließend eine neue Leitplatte, auf der bereits die beiden Gap-Pads angebracht sind. Anmerkung: Stellen Sie sicher, dass sich die Metalllasche in der entsperrten Position befindet.
Seite 133 3. Installieren Sie das obere Laufwerk. Suchen Sie das Kabel mit dem Stecker mit der Markierung SSD 1/3 und schließen Sie es an das Laufwerk an. Neigen Sie das Laufwerk anschließend wie dargestellt in die Oberseite der Laufwerkhalterung. Halten Sie den Entriegelungshebel gedrückt. Schieben Sie die Metalllasche in die gesperrte Position.
Seite 134 • Halten Sie das Gap-Pad/Putty-Pad vorsichtig fest, um eine Verformung zu vermeiden. Stellen Sie sicher, dass keine Schraubenlöcher oder Öffnungen durch das Material des Gap-Pads/Putty-Pads verdeckt werden. • Verwenden Sie kein abgelaufenes Putty-Pad. Überprüfen Sie das Verfallsdatum auf der Verpackung des Putty-Pads.
Seite 135 Abbildung 115. Position des Gap-Pads Schritt 3. Wenn das Gap-Pad der Laufwerkhalterung beschädigt ist oder sich abgelöst hat, ersetzen Sie es durch ein neues. Auf den folgenden Abbildungen finden Sie die Position des Gap-Pads für die jeweilige Laufwerkhalterung. Befolgen Sie unbedingt die Richtlinien zum Austauschen von Gap- Pads/Putty-Pads.
Seite 136 Abbildung 117. Austausch des Gap-Pads Schritt 4. Installieren Sie die Laufwerkhalterung. Installieren Sie die Laufwerkbaugruppe im Knoten. Ziehen Sie die 3 Schrauben an. ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 137 Abbildung 118. Installation einer Laufwerkhalterung mit 15-mm-Laufwerk Kapitel 6 Prozeduren beim Hardwareaustausch...
Seite 138 Abbildung 119. Installation einer Laufwerkhalterung mit 7-mm-Laufwerk ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 139 Abbildung 120. Installation einer Laufwerkhalterung mit zwei 7-mm-Laufwerken Schritt 5. Verbinden Sie das Kabel der Laufwerkbaugruppe mit der Systemplatine und verlegen Sie das Kabel wie in der folgenden Abbildung gezeigt. Abbildung 121. Kabelführung für Laufwerkbaugruppe Kapitel 6 Prozeduren beim Hardwareaustausch...
Seite 140 SATA-Anschluss 2-3 NVMe-Anschluss 2-3 Netzteilanschluss 1 für Laufwerk Nach dieser Aufgabe 1. Installieren Sie die Querstreben. Siehe „Querstreben installieren“ auf Seite 2. Installieren Sie die Abdeckung des Einbaurahmens. Siehe „Abdeckung des Einbaurahmens installieren“ auf Seite 3. Installieren Sie den Einbaurahmen im Gehäuse. Siehe „DWC Einbaurahmen im Gehäuse installieren“...
Seite 141 Entfernen Sie die Abdeckung des Einbaurahmens. Siehe „Abdeckung des Einbaurahmens entfernen“ auf Seite Entfernen Sie die Querstreben. Siehe „Querstreben entfernen“ auf Seite Entfernen Sie die M.2-Rückwandplatinenbaugruppe. Siehe „M.2- Rückwandplatinenbaugruppe entfernen“ auf Seite 161. Schritt 2. Ziehen Sie die Kabel von der Systemplatine ab. Abbildung 122.
Seite 142 Abbildung 123. Entfernen der 7-mm-NVMe-Laufwerkhalterungsbaugruppe Schritt 4. Falls erforderlich, entfernen Sie die Abdeckungen der Frontblenden. Abbildung 124. Entfernen der Abdeckblende für Frontblende Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport. ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 143 7-mm-NVMe-Laufwerk entfernen Mithilfe dieser Informationen können Sie ein 7-mm-NVMe-Laufwerk entfernen. Zu dieser Aufgabe Erforderliche Werkzeuge Stellen Sie sicher, dass Sie über die unten aufgeführten Werkzeuge verfügen, um das Bauteil ordnungsgemäß auszutauschen. • SD650-N V3 Wasserkreislauf-Gap-Pad-Satz • Teile für Leitplatten U3, 7 mm, Dual •...
Seite 144 Abbildung 125. Entfernen des oberen Laufwerks (7-mm-NVMe) Schritt 3. Entfernen Sie das untere Laufwerk. Entfernen Sie das Laufwerk von der Unterseite der Laufwerkhalterung. Ziehen Sie das Kabel vom Laufwerk ab. Abbildung 126. Entfernen des unteren Laufwerks Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf.
Seite 145 Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 39 „Sicherheitsprüfungscheckliste“ auf Seite 41, um sicherzustellen, dass Sie sicher arbeiten. Wichtig: Richtlinien zum Austauschen von Gap-Pads/Putty-Pads • Informationen zur Position und Ausrichtung des Gap-Pads/Putty-Pads finden Sie unter „Identifikation und Position von Gap-Pad/Putty-Pad“ auf Seite •...
Seite 146 Abbildung 128. Installation der Leitplatte Schritt 3. Installieren Sie das untere Laufwerk. Verbinden Sie das Kabel mit dem Stecker mit der Markierung SSD 0/2 und schließen Sie es an das Laufwerk an. Installieren Sie das Laufwerk unten in der Laufwerkhalterung und stellen Sie sicher, dass es fest sitzt.
Seite 147 Während Sie das Laufwerk nach unten drücken, halten Sie den Entriegelungshebel gedrückt. Schieben Sie die Metalllasche in die Verriegelungsposition. Abbildung 130. Installation des oberen Laufwerks Schritt 5. Legen Sie die Putty-Pads wieder auf die Leitplatte. Befolgen Sie unbedingt die Richtlinien zum Austauschen von Gap-Pads/Putty-Pads.
Seite 148 Firmware- und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder den Treiber aktualisieren. • Unter https://datacentersupport.lenovo.com/products/servers/thinksystem/sd650nv3/7d7n/downloads/driver- list/ finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server. • Weitere Informationen zu den Tools für die Firmwareaktualisierung finden Sie unter „Firmware...
Seite 149 Abbildung 131. Installieren der Abdeckung der Frontblende Schritt 2. Wenn das Gap-Pad der Laufwerkhalterung beschädigt ist oder fehlt, ersetzen Sie es durch ein neues. Auf den folgenden Abbildungen finden Sie die Position des Gap-Pads für die jeweilige Laufwerkhalterung. Befolgen Sie unbedingt die Richtlinien zum Austauschen von Gap-Pads/Putty- Pads.
Seite 150 Abbildung 133. Austausch des Gap-Pads Schritt 3. Installieren Sie die Laufwerkhalterung. Installieren Sie die Laufwerkbaugruppe im Knoten. Ziehen Sie die 3 Schrauben an. Anmerkung: Ihre Hardware unterscheidet sich möglicherweise leicht von den folgenden Abbildungen, jedoch ist das Installationsverfahren identisch. ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 151 Abbildung 134. Installation einer 7-mm-NVMe-Laufwerkhalterungsbaugruppe Schritt 4. Schließen Sie das Kabel der Laufwerkbaugruppe an die Systemplatine an. Abbildung 135. Kabelführung für 7-mm-NVMe-Laufwerkbaugruppe Kapitel 6 Prozeduren beim Hardwareaustausch...
Seite 152 SATA-Anschluss 2-3 NVMe-Anschluss 2-3 Netzteilanschluss 1 für Laufwerk Nach dieser Aufgabe 1. Installieren Sie die M.2-Rückwandplatinenbaugruppe. Siehe „M.2-Rückwandplatinenbaugruppe installieren“ auf Seite 167. 2. Installieren Sie die Querstreben. Siehe „Querstreben installieren“ auf Seite 3. Installieren Sie die Abdeckung des Einbaurahmens. Siehe „Abdeckung des Einbaurahmens installieren“...
Seite 153 Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe „DWC Einbaurahmen aus dem Gehäuse entfernen“ auf Seite Entfernen Sie die Abdeckung des Einbaurahmens. Siehe „Abdeckung des Einbaurahmens entfernen“ auf Seite Entfernen Sie die Querstreben. Siehe „Querstreben entfernen“ auf Seite Entfernen Sie die M.2-Rückwandplatinenbaugruppe. Siehe „M.2- Rückwandplatinenbaugruppe entfernen“...
Seite 154 Abbildung 137. Entfernen der E3.S-Laufwerkhalterung Schritt 4. Falls erforderlich, entfernen Sie die Abdeckungen der Frontblenden. Abbildung 138. Entfernen der Abdeckblende für Frontblende Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport. E3.S-Laufwerk entfernen Hier erfahren Sie, wie Sie ein E3.S-Laufwerk entfernen.
Seite 155 Stellen Sie sicher, dass Sie über die unten aufgeführten Werkzeuge verfügen, um das Bauteil ordnungsgemäß auszutauschen. • E3.S Laufwerk Baugruppe für Leitungsplatten • E3S Putty-Pad-Kit • E3S Gap-Pad-Kit Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 39 „Sicherheitsprüfungscheckliste“ auf Seite 41, um sicherzustellen, dass Sie sicher arbeiten.
Seite 156 Schritt 3. Entfernen Sie die Schraube und danach den Kabelbinder von der E3.S-Laufwerkhalterung. Abbildung 140. Entfernen des Kabelbinders Schritt 4. Entfernen Sie das E3.S-Laufwerk mit kabelgebundener Rückwandplatine. Entfernen Sie die Schraube. Entfernen Sie die Rückwandplatine aus der E3.S-Laufwerkhalterung. Abbildung 141. Entfernen der kabelgebundenen Rückwandplatine des E3.S-Laufwerks Schritt 5.
Seite 157 Abbildung 142. Entfernen des unteren E3.S-Laufwerks Schritt 6. Entfernen Sie die Leitplatte. Entfernen Sie die beiden Schrauben. Führen Sie einen Schlitzschraubendreher in die Kerbe an der Ecke der Laufwerkhalterung ein und drehen Sie anschließend den Schraubendreher leicht, um die Leitplatte aus der E3.S- Laufwerkhalterung zu lösen.
Seite 158 Abbildung 143. Entfernen der Leitplatte Schritt 7. Entfernen Sie das obere E3.S-Laufwerk. Entfernen Sie die beiden Schrauben. Entfernen Sie das obere E3.S-Laufwerk aus der Laufwerkhalterung. ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 159 Abbildung 144. Entfernen des oberen E3.S-Laufwerks Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport. E3.S-Laufwerk installieren Mithilfe dieser Informationen können Sie ein E3.S-Laufwerk installieren. Zu dieser Aufgabe Erforderliche Werkzeuge Stellen Sie sicher, dass Sie über die unten aufgeführten Werkzeuge verfügen, um das Bauteil...
Seite 160 • Verwenden Sie kein abgelaufenes Putty-Pad. Überprüfen Sie das Verfallsdatum auf der Verpackung des Putty-Pads. Wenn die Putty-Pads abgelaufen sind, kaufen Sie neue, um sie ordnungsgemäß zu ersetzen. Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 39 „Sicherheitsprüfungscheckliste“ auf Seite 41, um sicherzustellen, dass Sie sicher arbeiten.
Seite 161 Abbildung 146. Austauschen des Gap-Pads der Leitplatte Schritt 3. Wenn die Putty-Pads auf der Rückseite der Leitplatte beschädigt sind oder sich abgelöst haben, ersetzen Sie sie durch neue. Befolgen Sie unbedingt die Richtlinien zum Austauschen von Gap- Pads/Putty-Pads. Abbildung 147. Austauschen der Putty-Pads der Leitplatte Schritt 4.
Seite 162 Abbildung 148. Installation der Leitplatte für E3.S-Laufwerk Schritt 5. Installieren Sie das untere E3.S-Laufwerk. Richten Sie das E3.S-Laufwerk so aus, dass sich der Anschluss auf der linken Seite befindet (siehe Abbildung). Setzen Sie anschließend das untere E3.S-Laufwerk in die E3.S- Laufwerkhalterung ein.
Seite 163 Abbildung 149. Installation des unteren E3.S-Laufwerks Schritt 6. Installieren Sie das E3.S-Laufwerk mit kabelgebundener Rückwandplatine. Richten Sie die Rückwandplatine an der Schraubenbohrung der E3.S-Laufwerkhalterung aus; setzen Sie dann die Rückwandplatine in der E3.S-Laufwerkhalterung ein. Befestigen Sie die Schraube, mit der die Rückwandplatine an der E3.S-Laufwerkhalterung gesichert ist.
Seite 164 Abbildung 151. Kabelbinder-Installation Schritt 8. Bündeln Sie die Kabel auf der E3.S-Laufwerk mit kabelgebundener Rückwandplatine mit dem Kabelbinder. Abbildung 152. Bündeln von Kabeln mit Kabelbinder Nach dieser Aufgabe 1. Installieren Sie die E3.S-Laufwerkhalterung. Siehe „E3.S-Laufwerkhalterung installieren“ auf Seite 157. 2. Installieren Sie die Querstreben. Siehe „Querstreben installieren“...
Seite 165 E3.S-Laufwerkhalterung installieren Verwenden Sie diese Informationen, um die E3.S-Laufwerkhalterungsbaugruppe zu installieren. Zu dieser Aufgabe Erforderliche Werkzeuge Stellen Sie sicher, dass Sie über die unten aufgeführten Werkzeuge verfügen, um das Bauteil ordnungsgemäß auszutauschen. • E3.S Laufwerk Baugruppe für Leitungsplatten • E3S Putty-Pad-Kit •...
Seite 166 Abbildung 153. Installieren der Abdeckung der Frontblende Schritt 2. Wenn das Gap-Pad der E3.S-Laufwerkhalterung beschädigt ist oder fehlt, ersetzen Sie es durch ein neues. Befolgen Sie unbedingt die Richtlinien zum Austauschen von Gap-Pads/Putty-Pads. Anmerkung: Richten Sie das Gap Pad beim Anbringen mit der Markierung auf den Wasserkreislauf aus.
Seite 167 Abbildung 155. Austausch des Gap-Pads Schritt 3. Installieren Sie die E3.S-Laufwerkhalterung. Installieren Sie die E3.S-Laufwerkhalterungsbaugruppe im Knoten. Ziehen Sie die drei Schrauben an. Anmerkung: Ihre Hardware unterscheidet sich möglicherweise leicht von den folgenden Abbildungen, jedoch ist das Installationsverfahren identisch. Kapitel 6 Prozeduren beim Hardwareaustausch...
Seite 168 Abbildung 156. Installation der E3.S-Laufwerkhalterung Schritt 4. Verbinden Sie das Kabel der Laufwerkbaugruppe mit der Systemplatine und verlegen Sie das Kabel wie in der folgenden Abbildung gezeigt. Weitere Informationen finden Sie unter „Anschlüsse auf der Systemplatine“ auf Seite Abbildung 157. E3.S-Laufwerkkabelführung SATA-Anschluss 2-3 NVMe-Anschluss 2-3 Netzteilanschluss 1 für Laufwerk...
Seite 169 1. Installieren Sie die M.2-Rückwandplatinenbaugruppe. Siehe „M.2-Rückwandplatinenbaugruppe installieren“ auf Seite 167. 2. Installieren Sie die Querstreben. Siehe „Querstreben installieren“ auf Seite 3. Installieren Sie die Abdeckung des Einbaurahmens. Siehe „Abdeckung des Einbaurahmens installieren“ auf Seite 4. Installieren Sie den Einbaurahmen im Gehäuse. Siehe „DWC Einbaurahmen im Gehäuse installieren“...
Seite 170 Schritt 2. Ziehen Sie das Kabel von der Systemplatine ab. Abbildung 158. Entfernen des Kabels der M.2-Rückwandplatinenbaugruppe Schritt 3. Entfernen Sie die M.2-Rückwandplatinenbaugruppe. Entfernen Sie die sechs Schrauben. Entfernen Sie die M.2-Rückwandplatinenbaugruppe aus dem Knoten. Ziehen Sie das Kabel von der M.2-Rückwandplatinenbaugruppe ab. Abbildung 159.
Seite 171 Schritt 4. (Optional) Wenn Sie den Wasserkreislauf entfernen, entfernen Sie die Kühlplatte der M.2- Rückwandplatine. Lösen Sie die zwei Schrauben. Entfernen Sie die Kühlplatte der M.2-Rückwandplatine von der Kühlplatte des Prozessors. Abbildung 160. Entfernen der Kühlplatte der M.2-Rückwandplatine Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf.
Seite 172 Abbildung 161. Zerlegen der M.2-Rückwandplatinenbaugruppe 3. Recyceln Sie die Komponente gemäß den örtlichen Vorschriften. M.2-Laufwerk entfernen Hier erfahren Sie, wie Sie ein M.2-Laufwerk entfernen. Zu dieser Aufgabe Erforderliche Werkzeuge Stellen Sie sicher, dass Sie über die M.2 Putty-Pad-Kit und SD650-N V3 Satz mit verschiedenen Teilen verfügen, um das Bauteil ordnungsgemäß...
Seite 173 Schritt 2. Entfernen Sie das M.2-Laufwerk. Entfernen Sie die Schraube, mit der das M.2-Laufwerk befestigt ist. Drehen Sie das M.2-Laufwerk schräg in einem Winkel von ca. 30 Grad von der M.2- Rückwandplatinenbaugruppe weg. Ziehen Sie das M.2-Laufwerk vom Anschluss auf der M.2-Rückwandplatinenbaugruppe ab. Abbildung 162.
Seite 174 • Informationen zur Position und Ausrichtung des Gap-Pads/Putty-Pads finden Sie unter „Identifikation und Position von Gap-Pad/Putty-Pad“ auf Seite • Reinigen Sie vor dem Austausch des Gap-Pads/Putty-Pads vorsichtig die Schnittstellenplatte oder Hardwareoberfläche mit einem alkoholhaltigen Reinigungstuch. • Halten Sie das Gap-Pad/Putty-Pad vorsichtig fest, um eine Verformung zu vermeiden. Stellen Sie sicher, dass keine Schraubenlöcher oder Öffnungen durch das Material des Gap-Pads/Putty-Pads verdeckt werden.
Seite 175 Abbildung 164. Installieren des M.2-Laufwerks Nach dieser Aufgabe 1. Installieren Sie die M.2-Rückwandplatinenbaugruppe. Siehe „M.2-Rückwandplatinenbaugruppe installieren“ auf Seite 167. 2. Installieren Sie die Querstreben. Siehe „Querstreben installieren“ auf Seite 3. Installieren Sie die Abdeckung des Einbaurahmens. Siehe „Abdeckung des Einbaurahmens installieren“ auf Seite 4.
Seite 176 Firmware- und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder den Treiber aktualisieren. • Unter https://datacentersupport.lenovo.com/products/servers/thinksystem/sd650nv3/7d7n/downloads/driver- finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server. list/ • Weitere Informationen zu den Tools für die Firmwareaktualisierung finden Sie unter „Firmware...
Seite 177 Abbildung 165. Gap-Pad auf der Kühlplatte des Prozessors Schritt 2. Installieren Sie die Kühlplatte der M.2-Rückwandplatine. Platzieren Sie die M.2-Kühlplatte auf der Kühlplatte des vorderen Prozessors (Prozessor 1). Ziehen Sie die zwei Schrauben an, um die Kühlplatte der M.2-Rückwandplatine an der Kühlplatte des Prozessors zu befestigen.
Seite 178 Schritt 3. Ersetzen Sie das Putty-Pad auf der Kühlplatte des Prozessors (Prozessor 1) und der Kühlplatte der M.2-Rückwandplatine durch ein neues. Befolgen Sie unbedingt die Richtlinien zum Austauschen Gap-Pads/Putty-Pads. Abbildung 166. Gap-Pad auf der Kühlplatte des Prozessors und der M.2-Rückwandplatine Schritt 4.
Seite 179 Abbildung 167. Installation der M.2-Rückwandplatinenbaugruppe Schritt 5. Schließen Sie das Kabel an die Systemplatine an. Abbildung 168. Installation des Kabels der M.2-Rückwandplatinenbaugruppe Nach dieser Aufgabe 1. Installieren Sie die Querstreben. Siehe „Querstreben installieren“ auf Seite 2. Installieren Sie die Abdeckung des Einbaurahmens. Siehe „Abdeckung des Einbaurahmens installieren“...
Seite 180 4. Schließen Sie alle erforderlichen externen Kabel an der Lösung an. Anmerkung: Schließen Sie die QSFP-Kabel an der Lösung an. Dies erfordert zusätzliche Kraft. 5. Überprüfen Sie die Betriebsanzeige auf jedem Knoten, um sicherzustellen, dass sie von schnellem zum langsamem Blinken wechselt und so darauf hinweist, dass alle Knoten zum Einschalten bereit sind. Speichermodul austauschen Verwenden Sie die folgenden Verfahren, um ein Speichermodul zu entfernen und zu installieren.
Seite 181 Anmerkung: Ihre Hardware unterscheidet sich möglicherweise leicht von den folgenden Abbildungen, jedoch ist das Installationsverfahren identisch. Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DCqagDqjI0xAqs12RCavnk Vorgehensweise Achtung: Stellen Sie sicher, dass Sie das Speichermodul frühestens 20 Sekunden nach dem Trennen der Netzkabel vom System entfernen oder installieren.
Seite 182 Abbildung 171. Drücken der Halteklammern am Speichermodul-Steckplatz Achtung: • Speichermodule sind aufladungsempfindliche Einheiten. Das Paket muss geerdet werden, bevor es geöffnet werden kann. • Öffnen und schließen Sie die Halteklammern vorsichtig, damit sie nicht brechen und die Speichermodul-Steckplätze nicht beschädigt werden. Schritt 4.
Seite 183 Abbildung 172. Entfernen des Speichermoduls Anmerkung: Das Speichermodul sollte sich während der Entfernung in einer horizontalen Position befinden. Schritt 5. Befestigen Sie das Speichermodul-Werkzeug am DIMM-Kamm. Kapitel 6 Prozeduren beim Hardwareaustausch...
Seite 184 Abbildung 173. Befestigen des Speichermodul-Werkzeugs Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport. Speichermodul installieren Verwenden Sie die folgenden Informationen, um ein Speichermodul zu installieren. Zu dieser Aufgabe Ausführliche Informationen zur Speicherkonfiguration und zur Einrichtung finden Sie im Abschnitt „Installationsregeln und -reihenfolge für Speichermodule“...
Seite 185 – Gehen Sie vorsichtig mit Speichermodulen um: Sie dürfen ein Speichermodul niemals biegen, drehen oder fallen lassen. – Verwenden Sie keine Metallwerkzeuge (wie Schraubzwingen oder Klammern) für die Handhabung der Speichermodule, da das harte Metall die Speichermodule beschädigen kann. – Setzen Sie Speichermodule nicht ein, während Sie Schutzhüllen oder passive Komponenten halten, da es durch die hohe Steckkraft zu Rissen in Schutzhüllen oder zur Trennung von passiven Komponenten kommen kann.
Seite 186 Abbildung 175. Entfernen des Speichermodul-Werkzeugs Anmerkung: Das Speichermodul-Werkzeug wird aufgrund von Platzbeschränkungen empfohlen, die durch die Anordnung der Schläuche der Wasserkreisläufe im Speicherbereich bedingt sind. Schritt 2. Entriegeln Sie die Halterklammern an jedem Ende des Speichermodulanschlusses anhand des Speichermodul-Werkzeugs. Platzieren Sie die Spitze des Werkzeugs an der Oberseite der Halteklammer. Drücken Sie auf das Werkzeug, um die Halteklammer zu drehen und zu entsperren.
Seite 187 Abbildung 176. Drücken der Halteklammern am Speichermodul-Steckplatz Achtung: • Speichermodule sind aufladungsempfindliche Einheiten. Das Paket muss geerdet werden, bevor es geöffnet werden kann. • Öffnen und schließen Sie die Halteklammern vorsichtig, damit sie nicht brechen und die Speichermodul-Steckplätze nicht beschädigt werden. Schritt 3.
Seite 188 Abbildung 177. Speichermodul installieren Anmerkung: Das Speichermodul sollte sich während der Installation in einer horizontalen Position befinden. Schritt 6. Stellen Sie sicher, dass die Halteklammern ordnungsgemäß verriegelt sind. Wenn die Halteklammern offen sind, drücken Sie fest auf das rechte und das linke Ende des Speichermoduls, bis die Halteklammern verriegelt sind.
Seite 189 Abbildung 178. Offene und verriegelte Halteklammern am Speichermodulanschluss Schritt 7. Befestigen Sie das Speichermodul-Werkzeug am DIMM-Kamm. Abbildung 179. Befestigen des Speichermodul-Werkzeugs Nach dieser Aufgabe 1. Installieren Sie die Abdeckung des Einbaurahmens. Siehe „Abdeckung des Einbaurahmens installieren“ auf Seite 2. Installieren Sie den Einbaurahmen im Gehäuse. Siehe „DWC Einbaurahmen im Gehäuse installieren“...
Seite 190 Zu dieser Aufgabe Erforderliche Werkzeuge Stellen Sie sicher, dass Sie über die SD650-N V3 OSFP Putty-Pad-Satz verfügen, um das Bauteil ordnungsgemäß auszutauschen. Legen Sie die folgenden Schraubendreher bereit, damit Sie die entsprechenden Schrauben ordnungsgemäß installieren und entfernen können. Schraubentyp/Verwendung Schraubendrehertyp Sechskantschraube 4,5-mm-Sechskantschraubendreher Lösen des OSFP-Moduls von der Leitplatte...
Seite 191 Abbildung 180. Kabelführung für Laufwerkbaugruppe Abbildung 181. Kabelführung für 7-mm-NVMe-Laufwerkbaugruppe Abbildung 182. E3.S-Laufwerkkabelführung Kapitel 6 Prozeduren beim Hardwareaustausch...
Seite 192 Schritt 3. Ziehen Sie die MCIO 2-, MCIO 3- und MCIO 4-Kabel von Carrier-Board ab. Abbildung 183. Abziehen der MCIO 2-, MCIO 3- und MCIO 4-Kabel Von (Carrier-Board im GPU-Knoten) Zu (Systemplatine im Rechenknoten) MCIO 2 PCIe x16 MCIO-Anschluss 4 MCIO 3 PCIe x16 MCIO-Anschluss 1 MCIO 4...
Seite 193 Abbildung 184. Abziehen der OSFP-Modulkabel von der Netzwerkplatine OSFP-Modul-Anschlüsse Anschlüsse der Netzwerkplatine Anschluss 0 Netzwerkanschluss (in der Nähe des GPU- Knotens) Netzteilanschluss P1 OOB-Anschluss 0 Netzteilanschluss P2 OOB-Anschluss 1 (auf Netzwerkplatine) und Netzteilanschluss (auf Carrier-Board) Anschluss 1 Netzwerkanschluss (in der Nähe des Rechenknotens) Bolzen (zwischen den Knoten) Stellen Sie sicher, dass die Kabel wie dargestellt um den Bolzen herum geführt werden.
Seite 194 Abbildung 185. Entfernen der OSFP-Modul Schritt 6. Entfernen Sie das OSFP-Modul. Schieben Sie einen Schlitzschraubendreher in die Lücke zwischen dem OSFP-Modul und der OSFP-Modul Leitplatte. Drehen Sie anschließend den Schlitzschraubendreher, um das OSFP-Modul von der Leitplatte zu lösen. Halten Sie die OSFP-Modul vorsichtig an den Kanten und halten Sie die OSFP-Modul schräg.
Seite 195 Abbildung 186. Entfernen der OSFP-Modul Schritt 7. Ziehen Sie die Netzkabel von den OSFP-Modulab. Abbildung 187. Netzkabel des OSFP-Moduls entfernen Nach dieser Aufgabe Kapitel 6 Prozeduren beim Hardwareaustausch...
Seite 196 Firmware- und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder den Treiber aktualisieren. • Unter https://datacentersupport.lenovo.com/products/servers/thinksystem/sd650nv3/7d7n/downloads/driver- finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server. list/ • Weitere Informationen zu den Tools für die Firmwareaktualisierung finden Sie unter „Firmware...
Seite 197 Abbildung 188. Austauschen des Putty-Pads des OSFP-Moduls Schritt 2. Schließen Sie die zwei OSFP-Modul Netzkabel an. Schließen Sie das Netzkabel mit der Bezeichnung P1 an den Netzanschluss 1 am OSFP-Modul und P2 an den Netzanschluss 2 an. OSFP-Modul Netzkabel Netzteilanschluss 1 verbunden mit Netzteilanschluss 2 Abbildung 189.
Seite 198 Abbildung 190. Installieren des OSFP-Modul Schritt 4. Schließen Sie die OSFP-Modul-Kabel an die Netzwerkplatine auf dem GPU-Knoten an. Anmerkung: Halten Sie den Netzkabelanschluss in einem Winkel von 45 Grad, wenn Sie ihn in den Anschluss stecken. ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 199 OSFP-Modul-Anschlüsse Anschlüsse der Netzwerkplatine Netzwerkanschluss (in der Nähe des GPU- Anschluss 0 Knotens) Netzteilanschluss P1 OOB-Anschluss 0 Netzteilanschluss P2 OOB-Anschluss 1 (auf Netzwerkplatine) und Netzteilanschluss (auf Carrier-Board) Netzwerkanschluss (in der Nähe des Anschluss 1 Rechenknotens) Bolzen (zwischen den Knoten) Stellen Sie sicher, dass die Kabel wie dargestellt um den Bolzen herum geführt werden.
Seite 200 → → Achten Sie darauf, die Reihenfolge einzuhalten. Abbildung 192. Konfiguration mit zwei Prozessoren – Verbinden der MCIO 2-, MCIO 3- und MCIO 4-Kabel mit dem GPU-Knoten Von (Carrier-Board im GPU-Knoten) Zu (Systemplatine im Rechenknoten) MCIO 2 PCIe x16 MCIO-Anschluss 4 MCIO 3 PCIe x16 MCIO-Anschluss 1 MCIO 4...
Seite 201 Abbildung 193. Kabelführung für Laufwerkbaugruppe Abbildung 194. Kabelführung für 7-mm-NVMe-Laufwerkbaugruppe Abbildung 195. E3.S-Laufwerkkabelführung Kapitel 6 Prozeduren beim Hardwareaustausch...
Seite 202 Nach dieser Aufgabe 1. Installieren Sie die M.2-Rückwandplatinenbaugruppe. Siehe „M.2-Rückwandplatinenbaugruppe installieren“ auf Seite 167. 2. Installieren Sie die Querstreben. Siehe „Querstreben installieren“ auf Seite 3. Installieren Sie die Abdeckung des Einbaurahmens. Siehe „Abdeckung des Einbaurahmens installieren“ auf Seite 4. Installieren Sie den Einbaurahmen im Gehäuse. Siehe „DWC Einbaurahmen im Gehäuse installieren“...
Seite 203 • Lesen Sie „Installationsrichtlinien“ auf Seite 39 „Sicherheitsprüfungscheckliste“ auf Seite 41, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden. • Ziehen Sie alle externen Kabel vom Gehäuse ab. •...
Seite 204 Abbildung 196. OSFP-Modul Entfernen der Leitplatte mit Sechskantschrauben Schritt 3. Entfernen Sie die OSFP-Modul-Leitplatte. Wischen Sie mit alkoholischen Reinigungstüchern alle Reste der Putty-Pads von der Leitplatte ab. Schraubentyp Schraubendrehertyp PH1-Kreuzschlitzschraubendreher M3x5-Schraube (x3) M3 Schrauben x2 T10-Schraubendreher ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 205 Abbildung 197. OSFP-Modul Entfernen der Leitplatte Schritt 4. Entfernen Sie die zwei T10-Torx-Schrauben (pro Knoten). Entfernen Sie anschließend die Spannungsregler(VR)-Klemmplatte vom Knoten. Kapitel 6 Prozeduren beim Hardwareaustausch...
Seite 206 Abbildung 198. Entfernen der VR-Klemmplatte Schritt 5. Entfernen Sie die Schrauben des Wasserkreislaufs (9 x T10-Torx-Schrauben für zwei Knoten) mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in. Abbildung 199.
Seite 207 Schritt 6. Entfernen Sie die sieben T10-Torx-Schrauben, um den Schnellanschluss zu lösen. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in. Abbildung 200. Entfernen der Schrauben am Schnellanschluss (Rechenknoten) Schritt 7.
Seite 208 Abbildung 201. Installieren der Wasserkreislaufhalterung Schritt 8. Ziehen Sie alle Schrauben der Wasserkreislaufhalterung an (12 x PH2-Kreuzschlitzschrauben). Abbildung 202. Installation der Schrauben der Wasserkreislaufhalterung Schritt 9. Lösen Sie die Prozessoren ordnungsgemäß. ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 209 Lösen Sie alle T30-Torx-Schrauben (8 x unverlierbare T30-Torx-Schrauben) auf den Kühlplatten mit einem normalen Schraubendreher und befolgen Sie dabei die auf dem Etikett der Kühlplatte angegebene Reihenfolge zum Entfernen. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/ Lösen der Schrauben beträgt 1,1 +/- 0,2 N-M bzw. 10 +/- 2,0 lbf-in. Achtung: Um Beschädigungen an den Komponenten zu verhindern, stellen Sie sicher, dass Sie die angegebene Reihenfolge für das Abziehen befolgen.
Seite 210 Abbildung 204. Wasserkreislauf falten Schritt 11. Entfernen Sie die Stromversorgungsplatine. Entfernen Sie die fünf PH1-Kreuzschlitzschrauben (pro Knoten). Ziehen Sie vorsichtig am Anschluss für die Stromversorgungsplatine, um ihn von der Systemplatine zu trennen. Ziehen Sie die Stromversorgungsplatine vorsichtig nach innen, um sie vom Knoten zu lösen.
Seite 211 Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport. Stromversorgungsplatine installieren Mithilfe der Informationen in diesem Abschnitt können Sie die Stromversorgungsplatine installieren. Zu dieser Aufgabe Erforderliche Werkzeuge Stellen Sie sicher, dass Sie über die unten aufgeführten Werkzeuge verfügen, um das Bauteil...
Seite 212 Firmware- und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder den Treiber aktualisieren. • Unter https://datacentersupport.lenovo.com/products/servers/thinksystem/sd650nv3/7d7n/downloads/driver- list/ finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server. • Weitere Informationen zu den Tools für die Firmwareaktualisierung finden Sie unter „Firmware...
Seite 213 Abbildung 207. Gap-Pads am Wasserkreislauf Befolgen Sie unbedingt die Richtlinien zum Austauschen von Gap-Pads/Putty-Pads. Schritt 3. Klappen Sie die Oberseite des Wasserkreislaufs vorsichtig um. Setzen Sie den Wasserkreislauf auf die zwei Führungsstifte an der Rückseite des Knotens. Senken Sie dann den Wasserkreislauf vorsichtig ab und stellen Sie sicher, dass er fest auf der Systemplatine sitzt.
Seite 214 Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/ Lösen der Schrauben beträgt 1,1 +/- 0,2 N-M bzw. 10 +/- 2,0 lbf-in. Achtung: Um Beschädigungen an den Komponenten zu verhindern, stellen Sie sicher, dass Sie die angegebene Reihenfolge für das Anziehen befolgen. Abbildung 209.
Seite 215 Abbildung 211. Wasserkreislaufhalterung entfernen Schritt 7. Installieren Sie die Schrauben des Wasserkreislaufs (9 x T10-Torx-Schrauben pro Knoten) mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in. Abbildung 212.
Seite 216 Abbildung 213. Installation der Schrauben am Schnellanschluss Schritt 9. Installieren Sie zwei VR-Klemmplatten in den Knoten und installieren Sie die T10-Torx-Schrauben (4 x T10-Torx-Schrauben für zwei Knoten). Abbildung 214. Installation der VR-Klemmplatte Schritt 10. Ersetzen Sie die Putty-Pads auf der Ober- und Unterseite der Leitplatte des OSFP-Moduls. ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 217 Abbildung 215. Austausch der Putty-Pads für die Leitplatte des OSFP-Moduls Oberes Putty-Pad der Leitplatte Unteres Putty-Pad der Leitplatte Befolgen Sie unbedingt die Richtlinien zum Austauschen von Gap-Pads/Putty-Pads. Schritt 11. Installieren Sie die OSFP-Modul-Leitplatte auf dem Wasserkreislauf. Schraubentyp Schraubendrehertyp PH1-Kreuzschlitzschraubendreher M3x5-Schraube (x3) M3 Schrauben x2 T10-Schraubendreher Kapitel 6...
Seite 218 Abbildung 216. Installieren der OSFP-Modul-Leitplatte Nach dieser Aufgabe 1. Installieren Sie OSFP-Modul. Siehe „OSFP-Modul installieren“ auf Seite 188. 2. Installieren Sie die Laufwerkhalterung. Lesen Sie je nach Systemkonfiguration „Laufwerkhalterung installieren“ auf Seite 125, „7-mm-NVMe-Laufwerkhalterung installieren“ auf Seite 140 oder „E3.S- Laufwerkhalterung installieren“...
Seite 219 Prozessor austauschen (nur qualifizierte Techniker) Gehen Sie wie folgt vor, um eine Prozessor-Baugruppe auszutauschen. Achtung: Bevor Sie mit dem Austausch eines Prozessor beginnen, verwenden Sie von Lenovo empfohlene alkoholhaltige Reinigungstücher und Wärmeleitpaste. Wichtig: Der Prozessor in Ihrer Lösung kann zur Senkung der Wärmeabgabe als Reaktion auf thermische Bedingungen zeitweise mit geringerer Geschwindigkeit arbeiten.
Seite 220 • Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft. • Jeder Prozessorsockel muss stets eine Abdeckung enthalten. Schützen Sie leere Prozessorsockel mit einer Abdeckung, wenn Sie einen Prozessor entfernen oder installieren. • Berühren Sie nicht den Prozessor oder die Prozessorkontakte. Die Kontakte am Prozessorsockel können leicht brechen und beschädigt werden.
Seite 221 Entfernen Sie die Busleiste. Siehe „Busleiste entfernen“ auf Seite 248. Entfernen Sie die MCIO-Kabel. Befolgen Sie die Anweisungen und Kabelführungsinformationen unter Kapitel 7 „Interne Kabelführung“ auf Seite 350. Entfernen Sie die Laufwerkhalterung. Lesen Sie je nach Systemkonfiguration „Laufwerkhalterung entfernen“ auf Seite 114, „Entfernen einer 7-mm-NVMe- Laufwerkhalterung“...
Seite 222 Abbildung 219. OSFP-Modul Entfernen der Leitplatte Schritt 4. Entfernen Sie die zwei T10-Torx-Schrauben (pro Knoten). Entfernen Sie anschließend die Spannungsregler(VR)-Klemmplatte vom Knoten. ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 223 Abbildung 220. Entfernen der VR-Klemmplatte Schritt 5. Entfernen Sie die Schrauben des Wasserkreislaufs (9 x T10-Torx-Schrauben für zwei Knoten) mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in. Abbildung 221.
Seite 224 Schritt 6. Entfernen Sie die sieben T10-Torx-Schrauben, um den Schnellanschluss zu lösen. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in. Abbildung 222. Entfernen der Schrauben am Schnellanschluss (Rechenknoten) Schritt 7.
Seite 225 Abbildung 223. Installieren der Wasserkreislaufhalterung Schritt 8. Ziehen Sie alle Schrauben der Wasserkreislaufhalterung an (12 x PH2-Kreuzschlitzschrauben). Abbildung 224. Installation der Schrauben der Wasserkreislaufhalterung Schritt 9. Lösen Sie die Prozessoren ordnungsgemäß. Kapitel 6 Prozeduren beim Hardwareaustausch...
Seite 226 Lösen Sie alle T30-Torx-Schrauben (8 x unverlierbare T30-Torx-Schrauben) auf den Kühlplatten mit einem normalen Schraubendreher und befolgen Sie dabei die auf dem Etikett der Kühlplatte angegebene Reihenfolge zum Entfernen. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/ Lösen der Schrauben beträgt 1,1 +/- 0,2 N-M bzw. 10 +/- 2,0 lbf-in. Achtung: Um Beschädigungen an den Komponenten zu verhindern, stellen Sie sicher, dass Sie die angegebene Reihenfolge für das Abziehen befolgen.
Seite 227 Abbildung 226. Wasserkreislauf falten Schritt 11. Entfernen Sie den Prozessor aus der Halterung. Dieser Vorgang unterschiedet sich je nach Prozessor-SKU. Überprüfen Sie die Prozessor-SKU und befolgen Sie das zutreffende Verfahren. Anmerkung: Berühren Sie nicht die Kontakte am Prozessor. Für Prozessoren, die keine Intel Xeon CPU Max Prozessoren sind ®...
Seite 228 Fassen Sie den Prozessor vorsichtig an den Kanten an und heben Sie ihn dann aus der Halterung. Abbildung 228. Entfernen des Prozessors (Intel ® Xeon ® CPU Max Prozessor) TIM-Verriegelung Schritt 12. Wischen Sie die Wärmeleitpaste mit einem alkoholhaltigen Reinigungstuch von der Oberseite des Prozessors ab, ohne den Prozessor dabei abzulegen.
Seite 229 Abbildung 229. Entfernen der Prozessorhalterung Schritt 14. Wischen Sie mit einem alkoholhaltigen Reinigungstuch die Wärmeleitpaste von der Unterseite der Kühlplatte ab. Nach dieser Aufgabe • Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
Seite 230 Prozessor installieren Diese Aufgabe umfasst Anweisungen zum Installieren eines Prozessors. Diese Aufgabe erfordert einen T30- Torx-Schraubendreher. Zu dieser Aufgabe Erforderliche Werkzeuge Stellen Sie sicher, dass Sie über die unten aufgeführten Werkzeuge verfügen, um das Bauteil ordnungsgemäß auszutauschen. • Wasserkreislauf-Kits – SD650-N V3 Wasserkreislauf-Gap-Pad-Satz (Die Wasserkreislaufhalterung im Service-Kit ist wiederverwendbar.
Seite 231 Falten des Wasserkreislaufs immer die Wasserkreislaufhalterung. Anmerkungen: • Eine Liste der für Ihr System unterstützten Prozessoren finden Sie unter https://serverproven.lenovo.com Alle Prozessoren auf der Systemplatine müssen dieselbe Geschwindigkeit, dieselbe Anzahl an Kernen und dieselbe Frequenz aufweisen. • Die für Ihr System verfügbaren Zusatzeinrichtungen haben möglicherweise bestimmte Prozessoranforderungen.
Seite 232 Schritt 1. Gehen Sie wie folgt vor, wenn Sie Prozessoren austauschen: Wenn noch alte Wärmeleitpaste auf dem Prozessor und der Kühlplatte vorhanden ist, reinigen Sie die Oberseite des Prozessors und der Kühlplatte vorsichtig mit einem alkoholhaltigen Reinigungstuch. Entfernen Sie das Prozessorkennzeichnungsetikett vom Wasserkreislauf und tauschen Sie es durch das neue Etikett aus, das mit dem Austauschprozessor geliefert wird.
Seite 233 TIM-Verriegelung Abbildung 233. Installation einer Intel ® Xeon ® CPU Max Prozessorhalterung Abbildung 232. Installation einer Prozessorhalterung CPU Max) Stellen Sie nach der Installation der Halterung am Prozessor (Nur Intel ® Xeon ® sicher, dass der Steckplatz auf der TIM-Verriegelung vertikal positioniert ist. TIM-Verriegelung Abbildung 234.
Seite 234 Anmerkung: Als Beispiel wird der rechte Knoten gezeigt. Falls erforderlich, entfernen Sie die Kunststoffabdeckungen der Wärmeleitpaste, wenn Sie einen Prozessor in einem der Knoten installieren. Abbildung 235. Entfernen der Kunststoffabdeckungen der Wärmeleitpaste Schritt 4. Richten Sie die dreieckigen Markierungen an den Prozessorhalterungen mit den dreieckigen Öffnungen an der Unterseite der Kühlplatte des Wasserkreislaufs aus.
Seite 235 Abbildung 237. Prozessor in entsperrter Position Schritt 6. Überprüfen Sie die Gap-Pads am Wasserkreislauf und ersetzen Sie sie durch neue, falls sie beschädigt sind oder sich abgelöst haben. Abbildung 238. Gap-Pads am Wasserkreislauf Befolgen Sie unbedingt die Richtlinien zum Austauschen von Gap-Pads/Putty-Pads.
Seite 236 Abbildung 239. Installieren des Wasserkreislaufs Schritt 8. Stellen Sie sicher, dass die Prozessoren ordnungsgemäß befestigt sind. Drehen Sie die acht Kippschutzbügel nach außen in die gesperrte Position. Ziehen Sie die acht T30-Torx-Schrauben an den Kühlplatten mit einem normalen Schraubendreher vollständig an und befolgen Sie dabei die auf dem Etikett der Kühlplatte angegebene Installationsreihenfolge.
Seite 237 Abbildung 240. Anziehen der unverlierbaren T30-Torx-Schrauben Schritt 9. Lösen Sie die Schrauben der Wasserkreislaufhalterung (12 x PH2-Kreuzschlitzschrauben für zwei Knoten). Abbildung 241. Lösen der Schrauben der Wasserkreislaufhalterung Schritt 10. Heben Sie vorsichtig jede Wasserkreislaufhalterung einzeln nach oben und weg vom Wasserkreislauf.
Seite 238 Abbildung 242. Wasserkreislaufhalterung entfernen Schritt 11. Installieren Sie die Schrauben des Wasserkreislaufs (9 x T10-Torx-Schrauben pro Knoten) mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in. Abbildung 243.
Seite 239 Abbildung 244. Installation der Schrauben am Schnellanschluss Schritt 13. Installieren Sie zwei VR-Klemmplatten in den Knoten und installieren Sie die T10-Torx-Schrauben (4 x T10-Torx-Schrauben für zwei Knoten). Abbildung 245. Installation der VR-Klemmplatte Schritt 14. Ersetzen Sie die Putty-Pads auf der Ober- und Unterseite der Leitplatte des OSFP-Moduls. Kapitel 6 Prozeduren beim Hardwareaustausch...
Seite 240 Abbildung 246. Austausch der Putty-Pads für die Leitplatte des OSFP-Moduls Oberes Putty-Pad der Leitplatte Unteres Putty-Pad der Leitplatte Befolgen Sie unbedingt die Richtlinien zum Austauschen von Gap-Pads/Putty-Pads. Schritt 15. Installieren Sie die OSFP-Modul-Leitplatte auf dem Wasserkreislauf. Schraubentyp Schraubendrehertyp PH1-Kreuzschlitzschraubendreher M3x5-Schraube (x3) M3 Schrauben x2 T10-Schraubendreher ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 241 Abbildung 247. Installieren der OSFP-Modul-Leitplatte Nach dieser Aufgabe 1. Installieren Sie OSFP-Modul. Siehe „OSFP-Modul installieren“ auf Seite 188. 2. Installieren Sie die Laufwerkhalterung. Lesen Sie je nach Systemkonfiguration „Laufwerkhalterung installieren“ auf Seite 125, „7-mm-NVMe-Laufwerkhalterung installieren“ auf Seite 140 oder „E3.S- Laufwerkhalterung installieren“...
Seite 242 Wichtig: Bevor Sie die Systemplatine einsenden, stellen Sie sicher, dass Sie die CPU- Staubschutzabdeckungen der neuen Systemplatine installiert haben. So tauschen Sie eine CPU- Staubschutzabdeckung aus: 1. Nehmen Sie eine Staubschutzabdeckung der CPU-Stecksockelbaugruppe an der neuen Systemplatine und richten Sie sie ordnungsgemäß über der CPU-Stecksockelbaugruppe an der entfernten Systemplatine aus.
Seite 243 • Ziehen Sie die QSFP-Kabel von der Lösung ab. Dies erfordert zusätzliche Kraft. • Um die Beschädigung des Wasserkreislaufs zu vermeiden, verwenden Sie beim Entfernen, Installieren oder Falten des Wasserkreislaufs immer die Wasserkreislaufhalterung. Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DCqagDqjI0xAqs12RCavnk Vorgehensweise...
Seite 244 Abbildung 248. Entfernen der VR-Wasserkreislaufschiene Schritt 3. Entfernen Sie sieben PH1-Kreuzschlitzschrauben pro Knoten auf der Systemplatine mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Abbildung 249. Entfernen der Schrauben der Systemplatine Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,5-0,6 Newtonmeter bzw. 4,5-5,5 Poundforce Inch. Schritt 4.
Seite 245 Abbildung 250. Entfernen der Systemplatine Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport. Wichtig: Bevor Sie die Systemplatine einsenden, stellen Sie sicher, dass Sie die Staubschutzabdeckungen für den Prozessorsockel der neuen Systemplatine installiert haben.
Seite 246 Abbildung 251. Entfernen des Führungsstifts 2. Recyceln Sie die Komponente gemäß den örtlichen Vorschriften. Systemplatine installieren Mithilfe der Informationen in diesem Abschnitt können Sie die Systemplatine installieren. Zu dieser Aufgabe Erforderliche Werkzeuge Stellen Sie sicher, dass Sie über die unten aufgeführten Werkzeuge verfügen, um das Bauteil ordnungsgemäß...
Seite 247 Firmware- und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder den Treiber aktualisieren. • Unter https://datacentersupport.lenovo.com/products/servers/thinksystem/sd650nv3/7d7n/downloads/driver- finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server. list/ • Weitere Informationen zu den Tools für die Firmwareaktualisierung finden Sie unter „Firmware...
Seite 248 Abbildung 252. Systemplatineneinbau Schritt 2. Installieren Sie die sieben PH1-Kreuzschlitzschrauben pro Knoten auf der Systemplatine und ziehen Sie sie mit einem Drehmomentschraubendreher und dem richtigen Drehmoment an. Abbildung 253. Anbringen der Systemplatinenschrauben Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,5-0,6 Newtonmeter bzw.
Seite 249 Abbildung 254. Gap-Pads an der VR-Wasserkreislaufschiene Befolgen Sie unbedingt die Richtlinien zum Austauschen von Gap-Pads/Putty-Pads. Schritt 4. Richten Sie die VR-Wasserkreislaufschiene an den Öffnungen in der Systemplatine aus. Ziehen Sie dann die zwei T10-Torx-Schrauben (pro Knoten) an. Abbildung 255. Installation der VR-Wasserkreislaufschiene Nach dieser Aufgabe 1.
Seite 250 • Lenovo XClarity Essentials OneCLI-Befehle Lenovo XClarity Provisioning Manager verwenden Schritte: 1. Starten Sie den Server und drücken Sie Taste gemäß den Anweisungen auf dem Bildschirm. Die Lenovo XClarity Provisioning Manager-Schnittstelle wird standardmäßig angezeigt. ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 251 2. Wählen Sie Systemübersicht aus. Die Registerkarte „Systemzusammenfassung“ wird angezeigt. 3. Klicken Sie auf VPD aktualisieren und folgen Sie den Anweisungen auf dem Bildschirm, um die VPD zu aktualisieren. Lenovo XClarity Essentials OneCLI-Befehle verwenden • Maschinentyp aktualisieren onecli config set SYSTEM_PROD_DATA.SysInfoProdName <m/t_model> [access_method] •...
Seite 252 • Vom Lenovo XClarity Essentials OneCLI Anmerkung: Hinweis: Ein lokaler IPMI-Benutzer mit Kennwort muss in Lenovo XClarity Controller konfiguriert sein, damit der Fernzugriff auf das Zielsystem funktioniert. So legen Sie die TPM-Richtlinie mit Lenovo XClarity Essentials OneCLI fest: 1.
Seite 253 2. Konfigurieren Sie die TPM_TCM_POLICY in XCC: – Für Kunden auf dem chinesischen Kontinent ohne TPM oder Kunden, die TPM deaktivieren müssen: OneCli.exe config set imm.TpmTcmPolicy "NeitherTpmNorTcm" --override --imm <userid>:<password>@<ip_ address> – Für Kunden auf dem chinesischen Kontinent, die TPM aktivieren müssen: OneCli.exe config set imm.TpmTcmPolicy "NationZTPM20Only"...
Seite 254 Gehen Sie wie folgt vor, um TPM zu deaktivieren: 1. Laden Sie herunter und installieren Sie Lenovo XClarity Essentials OneCLI. Rufen Sie die folgende Website auf, um Lenovo XClarity Essentials OneCLI herunterzuladen: https://datacentersupport.lenovo.com/solutions/HT116433 2. Führen Sie den folgenden Befehl aus: OneCli.exe config set TrustedComputingGroup.HideTPMfromOS "Yes"...
Seite 255 Gehen Sie wie folgt vor, um die TPM-Firmware zu aktualisieren: 1. Laden Sie herunter und installieren Sie Lenovo XClarity Essentials OneCLI. Rufen Sie die folgende Website auf, um Lenovo XClarity Essentials OneCLI herunterzuladen: https://datacentersupport.lenovo.com/solutions/HT116433 2. Führen Sie den folgenden Befehl aus: OneCli.exe config set TrustedComputingGroup.DeviceOperation "Update to TPM 2.0 firmware version <x.x.x.x>"...
Seite 256 So aktivieren Sie den sicheren UEFI-Start von Lenovo XClarity Essentials OneCLI: 1. Laden Sie herunter und installieren Sie Lenovo XClarity Essentials OneCLI. Rufen Sie die folgende Website auf, um Lenovo XClarity Essentials OneCLI herunterzuladen: https://datacentersupport.lenovo.com/solutions/HT116433 2. Führen Sie den folgenden Befehl aus, um einen sicheren Start zu aktivieren: OneCli.exe config set SecureBootConfiguration.SecureBootSetting Enabled --bmc <userid>:<password>@<ip_...
Seite 257 Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 39 „Sicherheitsprüfungscheckliste“ auf Seite 41, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden. • Ziehen Sie alle externen Kabel vom Gehäuse ab. •...
Seite 258 Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 39 „Sicherheitsprüfungscheckliste“ auf Seite 41, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden. • Ziehen Sie alle externen Kabel vom Gehäuse ab. •...
Seite 259 Abbildung 258. Installation der Busleiste Nach dieser Aufgabe 1. Installieren Sie die Querstreben. Siehe „Querstreben installieren“ auf Seite 2. Installieren Sie die Abdeckung des Einbaurahmens. Siehe „Abdeckung des Einbaurahmens installieren“ auf Seite 3. Installieren Sie den Einbaurahmen im Gehäuse. Siehe „DWC Einbaurahmen im Gehäuse installieren“...
Seite 260 Legen Sie die folgenden Schraubendreher bereit, damit Sie die entsprechenden Schrauben ordnungsgemäß installieren und entfernen können. Schraubentyp Schraubendrehertyp T10-Torx-Schrauben T10-Torx-Schraubendreher T15-Torx-Schrauben T15-Torx-Schraubendreher PH1-Kreuzschlitzschraube PH1-Kreuzschlitzschraubendreher PH2-Kreuzschlitzschraube PH2-Kreuzschlitzschraubendreher Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 39 „Sicherheitsprüfungscheckliste“ auf Seite 41, um sicherzustellen, dass Sie sicher arbeiten. •...
Seite 261 Abbildung 259. Entfernen des Netzkabels des Carrier-Boards Von (Carrier-Board) Zu (Stromversorgungsplatine des GPU-Knotens) Netzteil- und Seitenbandanschluss Netzteilanschluss Schritt 3. Entfernen Sie die beiden Abstandhalter vom Carrier-Board. Abbildung 260. Entfernen der Abstandshalter auf dem Carrier-Board Schritt 4. Entfernen Sie das Carrier-Board aus dem Knoten. Drehen Sie den Griff der GPU-Platine in Richtung des Carrier-Board.
Seite 262 Abbildung 261. Entfernen des Carrier-Boards Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport. Carrier-Board installieren Mithilfe der Informationen in diesem Abschnitt können Sie das Carrier-Board installieren. Zu dieser Aufgabe Erforderliche Werkzeuge Stellen Sie sicher, dass Sie über die unten aufgeführten Werkzeuge verfügen, um das Bauteil...
Seite 263 Firmware- und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder den Treiber aktualisieren. • Unter https://datacentersupport.lenovo.com/products/servers/thinksystem/sd650nv3/7d7n/downloads/driver- list/ finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server. • Weitere Informationen zu den Tools für die Firmwareaktualisierung finden Sie unter „Firmware...
Seite 264 Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DCqagDqjI0xAqs12RCavnk Vorgehensweise Schritt 1. Drehen Sie die Halteklammern der GPU-Platine und den Griff in Richtung der GPU-Platine. Abbildung 262. Drehen der Halteklammern und Griffe der GPU-Platine Schritt 2. Installieren Sie das Carrier-Board. Halten Sie das Carrier-Board schräg und richten Sie es an den Führungsstiften des Einbaurahmens aus;...
Seite 265 Abbildung 263. Installation des Carrier-Boards Schritt 3. Befestigen Sie das Carrier-Board an der GPU-Platine. Stecken Sie die Halteklammern der GPU-Platine in die Steckplätze auf dem Carrier-Board. Drehen Sie den Griff der GPU-Platine in Richtung der GPU-Platine und drücken Sie ihn nach unten, um das Carrier-Board einzusetzen.
Seite 266 Abbildung 265. Installieren der Abstandshalter auf dem Carrier-Board Schritt 5. Schließen Sie das Netzkabel des Carrier-Boards an. Abbildung 266. Anschließen des Netzkabels des Carrier-Boards Von (Carrier-Board) Zu (Stromversorgungsplatine des GPU-Knotens) Netzteil- und Seitenbandanschluss Netzteilanschluss Nach dieser Aufgabe 1. Installieren Sie die Netzwerkplatine. Siehe „Netzwerkplatine installieren (nur qualifizierte Techniker)“...
Seite 267 4. Installieren Sie die Abdeckung des Einbaurahmens. Siehe „Abdeckung des Einbaurahmens installieren“ auf Seite 5. Installieren Sie den Einbaurahmen im Gehäuse. Siehe „DWC Einbaurahmen im Gehäuse installieren“ auf Seite 6. Schließen Sie alle erforderlichen externen Kabel an der Lösung an. Anmerkung: Schließen Sie die QSFP-Kabel an der Lösung an.
Seite 268 • Um die Beschädigung des Wasserkreislaufs zu vermeiden, verwenden Sie beim Entfernen, Installieren oder Falten des Wasserkreislaufs immer die Wasserkreislaufhalterung. • Falls Sie keinen Drehmomentschraubendreher besitzen, wird auf Anfrage einer zur Verfügung gestellt. Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DCqagDqjI0xAqs12RCavnk Vorgehensweise...
Seite 269 Abbildung 268. Entfernen des Kabelbinders Schritt 4. Entfernen Sie die Sechskantschraube (1 x) und die PH1-Schrauben (3 x) mit einem auf das richtige Drehmoment eingestellten Schraubendreher aus dem Wasserkreislauf. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in. Abbildung 269.
Seite 270 Abbildung 270. Entfernen der Torx-T10-Schrauben des Wasserkreislaufs (GPU-Knoten) Schritt 6. Entfernen Sie die Schnellanschlussschrauben (4 x Torx T10) mit einem auf das richtige Drehmoment eingestellten Schraubendreher. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in. Abbildung 271.
Seite 271 Abbildung 272. Entfernen der Netzkartenschraube Schritt 8. Lösen Sie GPU-Kühlplattenschrauben (16 x T10-Torx-Schrauben) in einem Diagonalmuster mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,4 ±0,05 N-m, 3,5 ±0,5 lb-In. Abbildung 273.
Seite 272 Anmerkung: Die Position der Spalten zum Einsetzen des Schlitzschraubendrehers ist in der Abbildung unten dargestellt. Die vorderen und hinteren MISC-Leitplatten lassen sich leicht von der GPU-Platine lösen. Abbildung 274. Lösen der vorderen und hinteren MISC-Leitplatten von der GPU-Platine Schritt 10. Lösen Sie die GPU-Kühlplatten von den GPUs. An den Seiten der GPU-Kühlplatten befinden sich Kerben zum Einsetzen eines Schlitzschraubendrehers.
Seite 273 Abbildung 276. Lösen der GPU-Kühlplatte von der GPU Schritt 11. Setzen Sie die Wasserkreislaufhalterung vorsichtig auf den Wasserkreislauf und stellen Sie sicher, dass sie sicher auf dem Wasserkreislauf sitzt. Abbildung 277. Installieren der Wasserkreislaufhalterung (GPU-Knoten) Schritt 12. Ziehen Sie die Schrauben der Wasserkreislaufhalterung (20 x PH2-Kreuzschlitzschraube) mit einem Drehmomentschraubendreher mit dem richtigen Drehmoment an.
Seite 274 Abbildung 278. Anziehen der Schrauben der Wasserkreislaufhalterung (GPU-Knoten) Schritt 13. Drehen Sie den Wasserkreislauf auf der Seite des GPU-Knotens vorsichtig so, dass er auf dem Wasserkreislauf auf der Seite des Rechenknotens sitzt. Abbildung 279. Falten des Wasserkreislaufs auf der Seite des GPU-Knotens auf den Wasserkreislauf auf der Seite des Compute-Knotens Schritt 14.
Seite 275 • Die elektrischen Komponenten rund um den Die (Chip) der GPUs sind äußerst empfindlich. Vermeiden Sie beim Entfernen des PCM und Reinigen des Die (Chip) der GPU die Berührung der elektrischen Komponenten, um Schäden zu vermeiden. Abbildung 280. PCM aus allen GPUs entfernen Schritt 15.
Seite 276 Abbildung 282. Reinigen der Putty-Pads und des PCM von den Komponenten im GPU-Knoten Schritt 16. Suchen Sie die GPU, die entfernt werden soll. Entfernen Sie dann die vier Torx T15-Schrauben in der in der folgenden Abbildung gezeigten Reihenfolge mit einem Drehmomentschraubendreher, der auf das richtige Drehmoment eingestellt ist.
Seite 277 Zu dieser Aufgabe Erforderliche Werkzeuge Stellen Sie sicher, dass Sie über die unten aufgeführten Werkzeuge verfügen, um das Bauteil ordnungsgemäß auszutauschen. • Wasserkreislauf-Kits – SD650-N V3 Wasserkreislauf-Gap-Pad-Satz (Die Wasserkreislaufhalterung im Service-Kit ist wiederverwendbar. Es wird empfohlen, sie in der Einrichtung aufzubewahren, in der der Server betrieben wird, um sie bei Bedarf ersetzen zu können.) –...
Seite 278 Firmware- und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder den Treiber aktualisieren. • Unter https://datacentersupport.lenovo.com/products/servers/thinksystem/sd650nv3/7d7n/downloads/driver- finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server. list/ • Weitere Informationen zu den Tools für die Firmwareaktualisierung finden Sie unter „Firmware...
Seite 279 Abbildung 285. Installation der GPU Abbildung 286. Reihenfolge beim Anziehens der GPU-Schrauben Schritt 2. Ersetzen Sie die Phasenwechselmaterialien (Phase Change Material, PCM) und die Putty-Pads am Wasserkreislauf der GPU-Knoten durch neue. Installieren Sie die PCM-Vorrichtung auf der GPU-Kühlplatte. Befestigen Sie das PCM an der quadratischen Öffnung der Vorrichtung. Wiederholen Sie dies, um das PCM aller vier GPU-Kühlplatten zu ersetzen.
Seite 280 Abbildung 287. Austausch des PCM am Wasserkreislauf der GPU-Kühlplatte (GPU-Knoten) Tauschen Sie die Putty-Pads am Wasserkreislauf des GPU-Knotens aus. Abbildung 288. Austausch der Putty-Pads am Wasserkreislaufs (GPU-Knoten) Ersetzen Sie die Putty-Pads (x 5) auf der GPU. Achten Sie darauf, dass die Putty-Pads an der GPU VR ( ) und den Markierungen auf der GPU ausgerichtet sind.
Seite 281 Abbildung 289. Austausch der Putty-Pads an der GPU Befolgen Sie unbedingt die Richtlinien zum Austauschen von Gap-Pads/Putty-Pads. Schritt 3. Drehen Sie den Wasserkreislauf des GPU-Knotens zurück zum GPU-Knoten. Abbildung 290. Drehen Sie den Wasserkreislauf des GPU-Knotens zurück zum GPU-Knoten Schritt 4. Lösen Sie die Schrauben der Wasserkreislaufhalterung (20 x PH2-Kreuzschlitzschrauben). Kapitel 6 Prozeduren beim Hardwareaustausch...
Seite 282 Abbildung 291. Einsetzen der Schrauben am Wasserkreislauf und Schnellanschluss (GPU-Knoten) Schritt 5. Entfernen Sie die Wasserkreislaufhalterung aus dem GPU-Knoten. Abbildung 292. Wasserkreislaufhalterung entfernen (GPU-Knoten) ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 283 Schritt 6. Setzen Sie die Schrauben der GPU-Kühlplatte (16 x PH2-Schrauben) ein. Installieren Sie die GPU- Kühlplatten in einem Diagonalmuster. Bringen Sie zunächst alle Schrauben an GPU 2 an und fahren Sie dann fort mit GPU 4 ➙ GPU 1 ➙ GPU 3. Stellen Sie den Drehmomentschraubendreher auf 3,5 lb-In, 0,39 N-m.
Seite 284 Abbildung 294. Einsetzen der Netzkartenschraube Schritt 8. Setzen Sie die Schnellanschlussschrauben (4 x Torx T10) mit einem auf das richtige Drehmoment eingestellten Schraubendreher ein. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in. Abbildung 295.
Seite 285 Abbildung 296. Einsetzen der Torx T10-Schrauben in den Wasserkreislauf (GPU-Knoten) Schritt 10. Setzen Sie die Sechskantschraube (1 x) und die PH1-Schrauben (3 x) ein. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in. Abbildung 297.
Seite 286 Abbildung 298. Installieren des Kabelbinders Schritt 12. Schließen Sie das Netzkabel des Carrier-Boards an. Abbildung 299. Anschließen des Netzkabels des Carrier-Boards Von (Carrier-Board) Zu (Stromversorgungsplatine des GPU-Knotens) Netzteil- und Seitenbandanschluss Netzteilanschluss Nach dieser Aufgabe 1. Installieren Sie die MCIO-Kabel. Befolgen Sie die Anweisungen und Kabelführungsinformationen unter Kapitel 7 „Interne Kabelführung“...
Seite 287 3. Installieren Sie die Querstreben. Siehe „Querstreben installieren“ auf Seite 4. Installieren Sie die Abdeckung des Einbaurahmens. Siehe „Abdeckung des Einbaurahmens installieren“ auf Seite 5. Installieren Sie den Einbaurahmen im Gehäuse. Siehe „DWC Einbaurahmen im Gehäuse installieren“ auf Seite 6. Schließen Sie alle erforderlichen externen Kabel an der Lösung an. Anmerkung: Schließen Sie die QSFP-Kabel an der Lösung an.
Seite 288 Vorgehensweise Schritt 1. Bereiten Sie diese Aufgabe vor. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe „DWC Einbaurahmen aus dem Gehäuse entfernen“ auf Seite Entfernen Sie die Abdeckung des Einbaurahmens. Siehe „Abdeckung des Einbaurahmens entfernen“ auf Seite Entfernen Sie die Querstreben. Siehe „Querstreben entfernen“...
Seite 289 Abbildung 301. Lösen des Carrier-Boards Schritt 4. Trennen Sie das Carrier-Board von der GPU-Platine. Abbildung 302. Trennen des Carrier-Boards von der GPU-Platine Schritt 5. Entfernen Sie die M3-Schrauben (7 x) von der GPU-Platine. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw.
Seite 290 Abbildung 303. Entfernen der M3-Schrauben von der GPU-Platine Schritt 6. Entfernen Sie die T15-Schrauben (2 x) von der GPU-Platine. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,6 N-m bzw. 5,3 In-lbf, die Drehmomenttoleranz beträgt +/- 4 %. Abbildung 304.
Seite 291 Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport. GPU-Platine installieren (nur qualifizierte Techniker) Mithilfe der Informationen in diesem Abschnitt können Sie eine GPU-Platine installieren. Zu dieser Aufgabe Erforderliche Werkzeuge Stellen Sie sicher, dass Sie über die unten aufgeführten Werkzeuge verfügen, um das Bauteil...
Seite 292 • Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden. • Um die Beschädigung des Wasserkreislaufs zu vermeiden, verwenden Sie beim Entfernen, Installieren oder Falten des Wasserkreislaufs immer die Wasserkreislaufhalterung. • Falls Sie keinen Drehmomentschraubendreher besitzen, wird auf Anfrage einer zur Verfügung gestellt. •...
Seite 293 Firmware- und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder den Treiber aktualisieren. • Unter https://datacentersupport.lenovo.com/products/servers/thinksystem/sd650nv3/7d7n/downloads/driver- list/ finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server. • Weitere Informationen zu den Tools für die Firmwareaktualisierung finden Sie unter „Firmware...
Seite 294 Abbildung 308. Installieren der GPU-Platine Schritt 2. Setzen Sie die M3-Schrauben (7 x) auf der GPU-Platine ein. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lbf-in. Abbildung 309. Einsetzen der M3-Schrauben auf der GPU-Platine Schritt 3.
Seite 295 Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,6 N-m bzw. 5,3 In-lbf, die Drehmomenttoleranz beträgt +/- 4 %. Abbildung 310. Einsetzen der T15-Schraube auf der GPU-Platine Schritt 4. Drücken Sie das Carrier-Board, um es mit der GPU-Platine zu verbinden. Abbildung 311.
Seite 296 Abbildung 312. Befestigen des Carrier-Boards an der GPU-Platine Schritt 6. Installieren Sie die beiden Abstandshalter auf dem Carrier-Board. Abbildung 313. Installieren der Abstandshalter auf dem Carrier-Board Nach dieser Aufgabe 1. Installieren Sie die Netzwerkplatine. Siehe „Netzwerkplatine installieren (nur qualifizierte Techniker)“ auf Seite 331.
Seite 297 8. Schließen Sie alle erforderlichen externen Kabel an der Lösung an. Anmerkung: Schließen Sie die QSFP-Kabel an der Lösung an. Dies erfordert zusätzliche Kraft. 9. Überprüfen Sie die Betriebsanzeige auf jedem Knoten, um sicherzustellen, dass sie von schnellem zum langsamem Blinken wechselt und so darauf hinweist, dass alle Knoten zum Einschalten bereit sind. GPU-Platinenbaugruppe austauschen (nur qualifizierte Techniker) Mithilfe der Informationen in diesem Abschnitt können Sie die GPU-Platinenbaugruppe entfernen und installieren.
Seite 298 Schritt 1. Bereiten Sie diese Aufgabe vor. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe „DWC Einbaurahmen aus dem Gehäuse entfernen“ auf Seite Entfernen Sie die Abdeckung des Einbaurahmens. Siehe „Abdeckung des Einbaurahmens entfernen“ auf Seite Entfernen Sie die Querstreben. Siehe „Querstreben entfernen“...
Seite 299 Abbildung 315. Lösen des Carrier-Boards Schritt 4. Trennen Sie das Carrier-Board von der GPU-Platine. Abbildung 316. Trennen des Carrier-Boards von der GPU-Platine Schritt 5. Entfernen Sie die M3-Schrauben (7 x) von der GPU-Platinenbaugruppe. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw.
Seite 300 Abbildung 317. Entfernen der M3-Schrauben der GPU-Platinenbaugruppe Schritt 6. Entfernen Sie die T15-Schrauben (2 x) von der GPU-Platinenbaugruppe. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,6 N-m bzw. 5,3 In-lbf, die Drehmomenttoleranz beträgt +/- 4 %. Abbildung 318.
Seite 301 Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport. GPU-Platinenbaugruppe installieren (nur qualifizierte Techniker) Mithilfe der Informationen in diesem Abschnitt können Sie eine GPU-Platinenbaugruppe installieren. Zu dieser Aufgabe Erforderliche Werkzeuge Stellen Sie sicher, dass Sie über die unten aufgeführten Werkzeuge verfügen, um das Bauteil...
Seite 302 • Lesen Sie „Installationsrichtlinien“ auf Seite 39 „Sicherheitsprüfungscheckliste“ auf Seite 41, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden. • Um die Beschädigung des Wasserkreislaufs zu vermeiden, verwenden Sie beim Entfernen, Installieren oder Falten des Wasserkreislaufs immer die Wasserkreislaufhalterung.
Seite 303 Firmware- und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder den Treiber aktualisieren. • Unter https://datacentersupport.lenovo.com/products/servers/thinksystem/sd650nv3/7d7n/downloads/driver- finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server. list/ • Weitere Informationen zu den Tools für die Firmwareaktualisierung finden Sie unter „Firmware...
Seite 304 Abbildung 321. Installieren der GPU-Platinenbaugruppe im Knoten Schritt 2. Setzen Sie die M3-Schrauben (7 x) auf der GPU-Platinenbaugruppe ein. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lbf-in. Abbildung 322.
Seite 305 Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,6 N-m bzw. 5,3 In-lbf, die Drehmomenttoleranz beträgt +/- 4 %. Abbildung 323. Einsetzen der T15-Schrauben auf der GPU-Platinenbaugruppe Schritt 4. Drücken Sie das Carrier-Board, um es mit der GPU-Platine zu verbinden. Abbildung 324.
Seite 306 Abbildung 325. Befestigen des Carrier-Boards an der GPU-Platine Schritt 6. Installieren Sie die beiden Abstandshalter auf dem Carrier-Board. Abbildung 326. Installieren der Abstandshalter auf dem Carrier-Board Nach dieser Aufgabe 1. Installieren Sie die Netzwerkplatine. Siehe „Netzwerkplatine installieren (nur qualifizierte Techniker)“ auf Seite 331.
Seite 307 Anmerkung: Schließen Sie die QSFP-Kabel an der Lösung an. Dies erfordert zusätzliche Kraft. 8. Überprüfen Sie die Betriebsanzeige auf jedem Knoten, um sicherzustellen, dass sie von schnellem zum langsamem Blinken wechselt und so darauf hinweist, dass alle Knoten zum Einschalten bereit sind. GPU-Stromversorgungsplatine austauschen (nur qualifizierte Techniker) Mithilfe der Informationen in diesem Abschnitt können Sie die GPU-Stromversorgungsplatine entfernen und installieren.
Seite 308 Abbildung 327. SD650-N V3 Berührungspunkte der GPU-Stromversorgungsplatine Achtung: • Lesen Sie „Installationsrichtlinien“ auf Seite 39 „Sicherheitsprüfungscheckliste“ auf Seite 41, um sicherzustellen, dass Sie sicher arbeiten. • Schalten Sie den entsprechenden DWC Einbaurahmen aus, auf dem Sie die Aufgabe ausführen werden. •...
Seite 309 Abbildung 328. Entfernen des Netzkabels des Carrier-Boards Von (Carrier-Board) Zu (Stromversorgungsplatine des GPU-Knotens) Netzteil- und Seitenbandanschluss Netzteilanschluss Schritt 3. Entfernen Sie den Kabelbinder von der GPU-Platine. Abbildung 329. Entfernen des Kabelbinders Schritt 4. Entfernen Sie die Sechskantschraube (1 x) und die PH1-Schrauben (3 x) mit einem auf das richtige Drehmoment eingestellten Schraubendreher aus dem Wasserkreislauf.
Seite 310 Abbildung 330. Entfernen der Sechskant- und PH1-Schrauben des Wasserkreislaufs (GPU-Knoten) Schritt 5. Entfernen Sie die Schrauben am Wasserkreislauf und die Schnellanschlussschrauben (11 x T10- Torx-Schrauben) mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw.
Seite 311 Abbildung 332. Entfernen der Schrauben vom Schnellanschluss (GPU-Knoten) Schritt 7. Befolgen Sie die Reihenfolge zum Entfernen der Schrauben auf dem Netzwerkplatine-Etikett und entfernen Sie die Schrauben (8 x Torx T10-Schrauben) der Netzwerkkühlplatte mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw.
Seite 312 Abbildung 334. Lösen der GPU-Kühlplattenschrauben Schritt 9. Lösen Sie die vorderen und hinteren MISC-Leitplatten des Wasserkreislaufs von der GPU-Platine. Stecken Sie einen Schlitzschraubendreher in die Spalten zwischen den MISC-Leitplatten (vorne und hinten) und der GPU-Platine. Drehen Sie dann den Schlitzschraubendreher leicht. Anmerkung: Die Position der Spalten zum Einsetzen des Schlitzschraubendrehers ist in der Abbildung unten dargestellt.
Seite 313 Achtung: Setzen Sie den Schlitzschraubendreher NUR an den in der Abbildung unten eingekreisten Kerben ein. Andernfalls kann der Schraubendreher die GPUs beschädigen. Abbildung 336. Kerben zum Lösen der GPU-Kühlplatten Führen Sie einen flachen Schraubendreher in alle in der Abbildung gezeigten Kerben ein; drehen Sie anschließend den Schraubendreher leicht, um die GPU-Kühlplatten von den GPUs zu lösen.
Seite 314 Abbildung 338. Installieren der Wasserkreislaufhalterung (GPU-Knoten) Schritt 12. Ziehen Sie die Schrauben der Wasserkreislaufhalterung (20 x PH2-Kreuzschlitzschraube) mit einem Drehmomentschraubendreher mit dem richtigen Drehmoment an. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in. Abbildung 339.
Seite 315 Schritt 13. Drehen Sie den Wasserkreislauf auf der Seite des GPU-Knotens vorsichtig so, dass er auf dem Wasserkreislauf auf der Seite des Rechenknotens sitzt. Abbildung 340. Falten des Wasserkreislaufs auf der Seite des GPU-Knotens auf den Wasserkreislauf auf der Seite des Compute-Knotens Schritt 14.
Seite 316 Abbildung 342. Putty-Pads aus dem Wasserkreislauf reinigen Abbildung 343. Reinigen der Putty-Pads und des PCM von den Komponenten im GPU-Knoten Schritt 16. Entfernen Sie die beiden Schrauben aus der GPU-Stromversorgungsplatine. ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 317 Abbildung 344. Entfernen der Schraube aus der GPU-Stromversorgungsplatine Schritt 17. Nehmen Sie die GPU-Stromversorgungsplatine aus dem Knoten heraus. Anmerkung: Befolgen Sie beim Umgang mit der GPU-Stromversorgungsplatine die Handhabungsrichtlinien für GPU-Stromversorgungsplatine. Abbildung 345. Entfernen der GPU-Stromversorgungsplatine Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf.
Seite 318 GPU-Stromversorgungsplatine installieren (nur qualifizierte Techniker) Mithilfe der Informationen in diesem Abschnitt können Sie ein GPU-Stromversorgungsplatine installieren. Zu dieser Aufgabe Erforderliche Werkzeuge Stellen Sie sicher, dass Sie über die unten aufgeführten Werkzeuge verfügen, um das Bauteil ordnungsgemäß auszutauschen. • Wasserkreislauf-Kits – SD650-N V3 Wasserkreislauf-Gap-Pad-Satz (Die Wasserkreislaufhalterung im Service-Kit ist wiederverwendbar.
Seite 319 Firmware- und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder den Treiber aktualisieren. • Unter https://datacentersupport.lenovo.com/products/servers/thinksystem/sd650nv3/7d7n/downloads/driver- finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server. list/ • Weitere Informationen zu den Tools für die Firmwareaktualisierung finden Sie unter „Firmware...
Seite 320 Anmerkung: Befolgen Sie beim Umgang mit der GPU-Stromversorgungsplatine die Handhabungsrichtlinien für GPU-Stromversorgungsplatine. Schritt 1. Richten Sie den Anschluss am Steckplatz aus und setzen Sie die GPU-Stromversorgungsplatine in den Knoten. Abbildung 347. Installation der GPU-Stromversorgungsplatine Schritt 2. Ziehen Sie die beiden Schrauben an, um die GPU-Stromversorgungsplatine am Knoten zu befestigen.
Seite 321 Schritt 3. Ersetzen Sie die Phasenwechselmaterialien (Phase Change Material, PCM) und die Putty-Pads am Wasserkreislauf der GPU-Knoten durch neue. Installieren Sie die PCM-Vorrichtung auf der GPU-Kühlplatte. Befestigen Sie das PCM an der quadratischen Öffnung der Vorrichtung. Wiederholen Sie dies, um das PCM aller vier GPU-Kühlplatten zu ersetzen. Abbildung 349.
Seite 322 GPU VR (Decken Sie die GPU VR mit Putty-Pad ab.) Abbildung 351. Austausch der Putty-Pads an der GPU Befolgen Sie unbedingt die Richtlinien zum Austauschen von Gap-Pads/Putty-Pads. Schritt 4. Drehen Sie den Wasserkreislauf des GPU-Knotens zurück zum GPU-Knoten. Abbildung 352. Drehen Sie den Wasserkreislauf des GPU-Knotens zurück zum GPU-Knoten ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 323 Schritt 5. Lösen Sie die Schrauben der Wasserkreislaufhalterung (20 x PH2-Kreuzschlitzschrauben). Abbildung 353. Einsetzen der Schrauben am Wasserkreislauf und Schnellanschluss (GPU-Knoten) Schritt 6. Entfernen Sie die Wasserkreislaufhalterung aus dem GPU-Knoten. Abbildung 354. Wasserkreislaufhalterung entfernen (GPU-Knoten) Kapitel 6 Prozeduren beim Hardwareaustausch...
Seite 324 Schritt 7. Setzen Sie die Schrauben der GPU-Kühlplatte (16 x PH2-Schrauben) ein. Installieren Sie die GPU- Kühlplatten in einem Diagonalmuster. Bringen Sie zunächst alle Schrauben an GPU 2 an und fahren Sie dann fort mit GPU 4 ➙ GPU 1 ➙ GPU 3. Stellen Sie den Drehmomentschraubendreher auf 3,5 lb-In, 0,39 N-m.
Seite 325 Abbildung 356. Einsetzen der Netzkartenschraube Schritt 9. Setzen Sie die Schnellanschlussschrauben (4 x Torx T10) mit einem auf das richtige Drehmoment eingestellten Schraubendreher ein. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in. Abbildung 357.
Seite 326 Abbildung 358. Einsetzen der Torx T10-Schrauben in den Wasserkreislauf (GPU-Knoten) Schritt 11. Setzen Sie die Sechskantschraube (1 x) und die PH1-Schrauben (3 x) ein. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in. Abbildung 359.
Seite 327 Abbildung 360. Installieren des Kabelbinders Schritt 13. Schließen Sie das Netzkabel des Carrier-Boards an. Abbildung 361. Anschließen des Netzkabels des Carrier-Boards Von (Carrier-Board) Zu (Stromversorgungsplatine des GPU-Knotens) Netzteil- und Seitenbandanschluss Netzteilanschluss Nach dieser Aufgabe 1. Installieren Sie die MCIO-Kabel. Befolgen Sie die Anweisungen und Kabelführungsinformationen unter Kapitel 7 „Interne Kabelführung“...
Seite 328 3. Installieren Sie die Querstreben. Siehe „Querstreben installieren“ auf Seite 4. Installieren Sie die Abdeckung des Einbaurahmens. Siehe „Abdeckung des Einbaurahmens installieren“ auf Seite 5. Installieren Sie den Einbaurahmen im Gehäuse. Siehe „DWC Einbaurahmen im Gehäuse installieren“ auf Seite 6. Schließen Sie alle erforderlichen externen Kabel an der Lösung an. Anmerkung: Schließen Sie die QSFP-Kabel an der Lösung an.
Seite 329 • Um die Beschädigung des Wasserkreislaufs zu vermeiden, verwenden Sie beim Entfernen, Installieren oder Falten des Wasserkreislaufs immer die Wasserkreislaufhalterung. • Falls Sie keinen Drehmomentschraubendreher besitzen, wird auf Anfrage einer zur Verfügung gestellt. Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DCqagDqjI0xAqs12RCavnk Vorgehensweise...
Seite 330 OSFP-Modul-Anschlüsse Anschlüsse der Netzwerkplatine Netzwerkanschluss (in der Nähe des GPU- Anschluss 0 Knotens) Netzteilanschluss P1 OOB-Anschluss 0 Netzteilanschluss P2 OOB-Anschluss 1 (auf Netzwerkplatine) und Netzteilanschluss (auf Carrier-Board) Netzwerkanschluss (in der Nähe des Anschluss 1 Rechenknotens) Bolzen (zwischen den Knoten) Stellen Sie sicher, dass die Kabel wie dargestellt um den Bolzen herum geführt werden.
Seite 331 Abbildung 364. Entfernen des Kabelbinders Schritt 5. Entfernen Sie die Sechskantschraube (1 x) und die PH1-Schrauben (3 x) mit einem auf das richtige Drehmoment eingestellten Schraubendreher aus dem Wasserkreislauf. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in. Abbildung 365.
Seite 332 Abbildung 366. Entfernen der Torx-T10-Schrauben des Wasserkreislaufs (GPU-Knoten) Schritt 7. Entfernen Sie die Schnellanschlussschrauben (4 x Torx T10) mit einem auf das richtige Drehmoment eingestellten Schraubendreher. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in. Abbildung 367.
Seite 333 Abbildung 368. Entfernen der Netzkartenschraube Schritt 9. Lösen Sie GPU-Kühlplattenschrauben (16 x T10-Torx-Schrauben) in einem Diagonalmuster mit einem Drehmomentschraubendreher und dem richtigen Drehmoment. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,4 ±0,05 N-m, 3,5 ±0,5 lb-In. Abbildung 369.
Seite 334 Anmerkung: Die Position der Spalten zum Einsetzen des Schlitzschraubendrehers ist in der Abbildung unten dargestellt. Die vorderen und hinteren MISC-Leitplatten lassen sich leicht von der GPU-Platine lösen. Abbildung 370. Lösen der vorderen und hinteren MISC-Leitplatten von der GPU-Platine Schritt 11. Lösen Sie die GPU-Kühlplatten von den GPUs. An den Seiten der GPU-Kühlplatten befinden sich Kerben zum Einsetzen eines Schlitzschraubendrehers.
Seite 335 Abbildung 372. Lösen der GPU-Kühlplatte von der GPU Schritt 12. Setzen Sie die Wasserkreislaufhalterung vorsichtig auf den Wasserkreislauf und stellen Sie sicher, dass sie sicher auf dem Wasserkreislauf sitzt. Abbildung 373. Installieren der Wasserkreislaufhalterung (GPU-Knoten) Schritt 13. Ziehen Sie die Schrauben der Wasserkreislaufhalterung (20 x PH2-Kreuzschlitzschraube) mit einem Drehmomentschraubendreher mit dem richtigen Drehmoment an.
Seite 336 Abbildung 374. Anziehen der Schrauben der Wasserkreislaufhalterung (GPU-Knoten) Schritt 14. Drehen Sie den Wasserkreislauf auf der Seite des GPU-Knotens vorsichtig so, dass er auf dem Wasserkreislauf auf der Seite des Rechenknotens sitzt. Abbildung 375. Falten des Wasserkreislaufs auf der Seite des GPU-Knotens auf den Wasserkreislauf auf der Seite des Compute-Knotens Schritt 15.
Seite 337 • Die elektrischen Komponenten rund um den Die (Chip) der GPUs sind äußerst empfindlich. Vermeiden Sie beim Entfernen des PCM und Reinigen des Die (Chip) der GPU die Berührung der elektrischen Komponenten, um Schäden zu vermeiden. Abbildung 376. PCM aus allen GPUs entfernen Schritt 16.
Seite 338 Abbildung 378. Reinigen der Putty-Pads und des PCM von den Komponenten im GPU-Knoten Schritt 17. Entfernen Sie die Netzwerkplatine-Schrauben (4 x T15-Torx-Schrauben) in einem diagonalen Muster mit einem Drehmomentschraubenzieher, der auf das richtige Drehmoment eingestellt ist. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,9 Newtonmeter bzw.
Seite 339 Abbildung 380. Entfernen der Netzwerkplatine Nach dieser Aufgabe Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport. Netzwerkplatine installieren (nur qualifizierte Techniker) Mithilfe der Informationen in diesem Abschnitt können Sie das Netzwerkplatine installieren. Zu dieser Aufgabe Erforderliche Werkzeuge Stellen Sie sicher, dass Sie über die unten aufgeführten Werkzeuge verfügen, um das Bauteil...
Seite 340 Firmware- und Treiberdownload: Möglicherweise müssen Sie nach dem Austausch einer Komponente die Firmware oder den Treiber aktualisieren. • Unter https://datacentersupport.lenovo.com/products/servers/thinksystem/sd650nv3/7d7n/downloads/driver- finden Sie die aktuelle Firmware und Treiberupdates für Ihren Server. list/ • Weitere Informationen zu den Tools für die Firmwareaktualisierung finden Sie unter „Firmware...
Seite 341 Abbildung 381. Installieren der Netzwerkplatine Schritt 2. Befolgen Sie die in der folgenden Abbildung gezeigte Reihenfolge, um die Netzwerkplatine Schrauben (4 x T15-Torx-Schrauben) am Carrier-Board zu befestigen. Anmerkung: Das Drehmoment zum vollständigen Anziehen/Lösen der Schrauben beträgt 0,9 Newtonmeter bzw. 7,96 inch-pounds. Kapitel 6 Prozeduren beim Hardwareaustausch...
Seite 342 Abbildung 382. Installation der Netzwerkplatinenschrauben GPU-Rechenknoten Austausch der Gap-Pads/Putty-Pads am Wasserkreislauf Befolgen Sie unbedingt die Richtlinien zum Austauschen von Gap-Pads/Putty-Pads. Schritt 3. Ersetzen Sie die Phasenwechselmaterialien (Phase Change Material, PCM) und die Putty-Pads am Wasserkreislauf der GPU-Knoten durch neue. Installieren Sie die PCM-Vorrichtung auf der GPU-Kühlplatte. Befestigen Sie das PCM an der quadratischen Öffnung der Vorrichtung.
Seite 343 Abbildung 383. Austausch des PCM am Wasserkreislauf der GPU-Kühlplatte (GPU-Knoten) Tauschen Sie die Putty-Pads am Wasserkreislauf des GPU-Knotens aus. Abbildung 384. Austausch der Putty-Pads am Wasserkreislaufs (GPU-Knoten) Ersetzen Sie die Putty-Pads (x 5) auf der GPU. Achten Sie darauf, dass die Putty-Pads an der GPU VR ( ) und den Markierungen auf der GPU ausgerichtet sind.
Seite 344 Abbildung 385. Austausch der Putty-Pads an der GPU Befolgen Sie unbedingt die Richtlinien zum Austauschen von Gap-Pads/Putty-Pads. Schritt 4. Drehen Sie den Wasserkreislauf des GPU-Knotens zurück zum GPU-Knoten. Abbildung 386. Drehen Sie den Wasserkreislauf des GPU-Knotens zurück zum GPU-Knoten Schritt 5. Lösen Sie die Schrauben der Wasserkreislaufhalterung (20 x PH2-Kreuzschlitzschrauben). ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 345 Abbildung 387. Einsetzen der Schrauben am Wasserkreislauf und Schnellanschluss (GPU-Knoten) Schritt 6. Entfernen Sie die Wasserkreislaufhalterung aus dem GPU-Knoten. Abbildung 388. Wasserkreislaufhalterung entfernen (GPU-Knoten) Kapitel 6 Prozeduren beim Hardwareaustausch...
Seite 346 Schritt 7. Setzen Sie die Schrauben der GPU-Kühlplatte (16 x PH2-Schrauben) ein. Installieren Sie die GPU- Kühlplatten in einem Diagonalmuster. Bringen Sie zunächst alle Schrauben an GPU 2 an und fahren Sie dann fort mit GPU 4 ➙ GPU 1 ➙ GPU 3. Stellen Sie den Drehmomentschraubendreher auf 3,5 lb-In, 0,39 N-m.
Seite 347 Abbildung 390. Einsetzen der Netzkartenschraube Schritt 9. Setzen Sie die Schnellanschlussschrauben (4 x Torx T10) mit einem auf das richtige Drehmoment eingestellten Schraubendreher ein. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in. Abbildung 391.
Seite 348 Abbildung 392. Einsetzen der Torx T10-Schrauben in den Wasserkreislauf (GPU-Knoten) Schritt 11. Setzen Sie die Sechskantschraube (1 x) und die PH1-Schrauben (3 x) ein. Anmerkung: Als Referenz: Das erforderliche Drehmoment für das vollständige Anziehen/Lösen der Schrauben beträgt 0,55 +/- 0,05 N-M bzw. 5,0 +/- 0,5 lb-in. Abbildung 393.
Seite 349 Abbildung 394. Installieren des Kabelbinders Schritt 13. Schließen Sie das Netzkabel des Carrier-Boards an. Abbildung 395. Anschließen des Netzkabels des Carrier-Boards Von (Carrier-Board) Zu (Stromversorgungsplatine des GPU-Knotens) Netzteil- und Seitenbandanschluss Netzteilanschluss Schritt 14. Schließen Sie die OSFP-Modul-Kabel an die Netzwerkplatine auf dem GPU-Knoten an. Anmerkung: Halten Sie den Netzkabelanschluss in einem Winkel von 45 Grad, wenn Sie ihn in den Anschluss stecken.
Seite 350 OSFP-Modul-Anschlüsse Anschlüsse der Netzwerkplatine Netzwerkanschluss (in der Nähe des GPU- Anschluss 0 Knotens) Netzteilanschluss P1 OOB-Anschluss 0 Netzteilanschluss P2 OOB-Anschluss 1 (auf Netzwerkplatine) und Netzteilanschluss (auf Carrier-Board) Netzwerkanschluss (in der Nähe des Anschluss 1 Rechenknotens) Bolzen (zwischen den Knoten) Stellen Sie sicher, dass die Kabel wie dargestellt um den Bolzen herum geführt werden.
Seite 351 5. Installieren Sie den Einbaurahmen im Gehäuse. Siehe „DWC Einbaurahmen im Gehäuse installieren“ auf Seite 6. Schließen Sie alle erforderlichen externen Kabel an der Lösung an. Anmerkung: Schließen Sie die QSFP-Kabel an der Lösung an. Dies erfordert zusätzliche Kraft. 7. Überprüfen Sie die Betriebsanzeige auf jedem Knoten, um sicherzustellen, dass sie von schnellem zum langsamem Blinken wechselt und so darauf hinweist, dass alle Knoten zum Einschalten bereit sind.
Seite 352 • Falls Sie keinen Drehmomentschraubendreher besitzen, wird auf Anfrage einer zur Verfügung gestellt. Sehen Sie sich das Verfahren an Ein Video zu diesem Verfahren ist auf YouTube verfügbar: https://www.youtube.com/playlist?list= PLYV5R7hVcs-DCqagDqjI0xAqs12RCavnk Vorgehensweise Schritt 1. Bereiten Sie diese Aufgabe vor. Entfernen Sie den Einbaurahmen aus dem Gehäuse. Siehe „DWC Einbaurahmen aus dem Gehäuse entfernen“...
Seite 353 • Wasserkreislauf-Kits – SD650-N V3 Wasserkreislauf-Gap-Pad-Satz (Die Wasserkreislaufhalterung im Service-Kit ist wiederverwendbar. Es wird empfohlen, sie in der Einrichtung aufzubewahren, in der der Server betrieben wird, um sie bei Bedarf ersetzen zu können.) – SD650-N V3 Wasserkreislauf-Putty-Pad-Satz – SD650-N V3 SXM5 PCM-Vorrichtung –...
Seite 354 Abbildung 398. Installation des Belüftungsblocks Nach dieser Aufgabe 1. Installieren Sie die Netzwerkplatine. Siehe „Netzwerkplatine installieren (nur qualifizierte Techniker)“ auf Seite 331. 2. Installieren Sie die MCIO-Kabel. Befolgen Sie die Anweisungen und Kabelführungsinformationen unter Kapitel 7 „Interne Kabelführung“ auf Seite 350.
Seite 355 • Laden Sie die neuesten Einheitentreiber herunter und installieren Sie sie: http:// datacentersupport.lenovo.com • Aktualisieren Sie die Systemfirmware. Informationen dazu finden Sie im Abschnitt „Firmware aktualisieren“ auf Seite 357. • Aktualisieren Sie die UEFI-Konfiguration. Siehe https://pubs.lenovo.com/uefi-overview/ • Konfigurieren Sie die Platteneinheiten neu, wenn Sie ein Hot-Swap-Laufwerk oder einen RAID- Adapter installiert oder entfernt haben.
Seite 356 ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 358 Kapitel 7. Interne Kabelführung Verwenden Sie diese Informationen, um die Kabel für Konfigurationen mit einem oder zwei Prozessoren zu verlegen. Achtung: Stellen Sie sicher, dass das OSFP-Modul installiert ist und alle Kabel an der Netzwerkplatine angeschlossen sind. Anmerkung: Lösen Sie alle Verriegelungen, Hebel oder Sperren an Kabelanschlüssen, wenn Sie die gesamten Kabel von der Systemplatine abziehen.
Seite 359 Abbildung 401. Kabelführung von Netzkabel und Seitenbandkabel des Carrier-Boards Netz- und Netzanschluss (auf Stromversorgungsplatine des GPU-Knotens) Seitenbandanschluss (auf Carrier-Board) 2. Verbinden Sie die MCIO-Kabel vom GPU-Knoten mit dem Rechenknoten. → → → Achtung: Achten Sie darauf, die Installationsreihenfolge für die Kabel einzuhalten: Kapitel 7 Interne Kabelführung...
Seite 360 Tabelle 24. Kabelführung für SD650-N V3 Von (Carrier-Board) Zu (Systemplatine) MCIO 1 PCIe x16 MCIO-Anschluss 3 MCIO 2 PCIe x16 MCIO-Anschluss 4 MCIO 3 PCIe x16 MCIO-Anschluss 1 MCIO 4 PCIe x16 MCIO-Anschluss 2 Bolzen (zwischen den Knoten) Stellen Sie sicher, dass die Kabel wie dargestellt um den Bolzen herum geführt werden.
Seite 361 Abbildung 403. Sichern der Kabel mit Kabelbindern ( Kapitel 7 Interne Kabelführung...
Seite 362 ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 363 Netzwerk zu verbinden: 1. Starten Sie den Server. 2. Drücken Sie die in den Anweisungen auf dem Bildschirm angegebene Taste, um die Lenovo XClarity Provisioning Manager-Schnittstelle anzuzeigen. (Weitere Informationen finden Sie im Abschnitt „Start“ in der LXPM-Dokumentation für Ihren Server unter https://pubs.lenovo.com/lxpm-overview/...
Seite 364 • Bei Verwendung der mobilen Lenovo XClarity Administrator App auf einem Mobilgerät können Sie die Verbindung mit Lenovo XClarity Controller über den Lenovo XClarity Controller-USB-Anschluss oder das USB 3.0-Konsolenverteilerkabel herstellen. Informationen zur Position des Lenovo XClarity Controller- USB-Anschlusses und des Anschlusses für das USB 3.0-Konsolenverteilerkabel finden Sie unter „Vorderansicht“...
Seite 365 Statische Bündel (Service Packs) Lenovo veröffentlicht Firmware in der Regel in Form von Bündeln, die als statische Bündel (Service Packs) bezeichnet werden. Um sicherzustellen, dass alle Firmwareaktualisierungen kompatibel sind, müssen Sie die gesamte Firmware gleichzeitig aktualisieren. Wenn Sie die Firmware für Lenovo XClarity Controller und UEFI aktualisieren, aktualisieren Sie zunächst die Firmware für Lenovo XClarity Controller.
Seite 366 Linux Enterprise Server (SLES) erstellt. Es sind auch maschinentypspezifische statische Bündel (Service Packs) erhältlich, die nur Firmware enthalten. Firmware-Aktualisierungstools Lesen Sie die folgende Tabelle, um das Lenovo Tool zu ermitteln, das sich am besten zum Installieren und Einrichten der Firmware eignet: Werkzeug...
Seite 367 Firmwareaktualisierung finden Sie unter: Abschnitt „Firmwareaktualisierung“ in der LXPM-Dokumentation für Ihren Server unter https:// pubs.lenovo.com/lxpm-overview/ • Lenovo XClarity Controller Wenn Sie ein bestimmtes Update installieren müssen, können Sie für einen bestimmten Server die Lenovo XClarity Controller-Schnittstelle verwenden. Anmerkungen: Kapitel 8 Systemkonfiguration...
Seite 368 Abschnitt „Ethernet-over-USB konfigurieren“ in der XCC-Dokumentation für Ihren Server unter https:// pubs.lenovo.com/lxcc-overview/ – Wenn Sie Firmware über den Lenovo XClarity Controller aktualisieren, stellen Sie sicher, dass Sie die neuesten Einheitentreiber für das auf dem Server ausgeführte Betriebssystem heruntergeladen und installiert haben.
Seite 369 Anmerkungen: Lenovo XClarity Provisioning Manager bietet eine grafische Benutzeroberfläche zum Konfigurieren eines Servers. Außerdem steht die textbasierte Schnittstelle zur Systemkonfiguration (das Setup Utility) zur Verfügung. Über Lenovo XClarity Provisioning Manager können Sie den Server neu starten und auf die textbasierte Oberfläche zugreifen. Außerdem können Sie die textbasierte Schnittstelle als angezeigte Standardschnittstelle festlegen, wenn Sie LXPM starten.
Seite 370 Mithilfe einer konsistenten Konfiguration können Sie alle Server bereitstellen und vorab bereitstellen. Konfigurationseinstellungen (wie lokaler Speicher, E/A-Adapter, Booteinstellungen, Firmware, Ports und Lenovo XClarity Controller sowie die UEFI-Einstellungen) werden als Servermuster gespeichert, das auf einen oder mehrere verwaltete Server angewendet werden kann. Wenn die Servermuster aktualisiert werden, werden die entsprechenden Änderungen automatisch auf den entsprechenden Servern...
Seite 371 Laufwerk wird dem Hostbetriebssystem als physische Platte angezeigt und kann zur Erstellung von logischen Laufwerken oder Volumen für das Betriebssystem partitioniert werden. Eine Einführung zum Thema RAID finden Sie auf der folgenden Lenovo Press-Website: https://lenovopress.lenovo.com/lp0578-lenovo-raid-introduction Ausführliche Informationen zu RAID-Verwaltungstools und -Ressourcen finden Sie auf der folgenden Lenovo Press-Website: https://lenovopress.lenovo.com/lp0579-lenovo-raid-management-tools-and-resources...
Seite 372 Überprüfen Sie die Anschlusswerte für Ihre Konfiguration mithilfe der aktuellen Version von Power Configurator, um sicherzustellen, dass die Anzahl der ausgewählten Netzteile für Ihre Gehäusekonfiguration ausreichend ist. Das Tool „Power Configurator“ finden Sie unter https://datacentersupport.lenovo.com/ solutions/lnvo-lcp Vorsicht: Wenn Sie die Konfiguration nicht mit Power Configurator prüfen, könnten Systemfehler sowie Fehler beim Einschalten oder bei der Mikroprozessordrosselung auftreten.
Seite 373 GPU-Energieverbrauchsbegrenzung einstellen (nur qualifizierte Techniker) Weitere Informationen zur GPU-Energieverbrauchsbegrenzung finden Sie im folgenden Abschnitt. Dieses Verfahren ist nur für geschulte Techniker geeignet. Tools zur GPU-Energieverbrauchsbegrenzung Sie können die GPU-Energieverbrauchsbegrenzung über den XCC IPMI-Befehl festlegen. In den folgenden Abschnitten finden Sie weitere Informationen zum IPMI-Befehl. XCC und Firmwareversion Stellen Sie sicher, dass die XCC-Firmwareversion QGX312Q oder höher ist.
Seite 374 Wenn der Wert als „fail“ (fehlgeschlagen) zurückgegeben wird, fahren Sie mit Schritt 2 fort. 2. (Überspringen Sie Schritt 2, wenn der Wert für die Energieverbrauchsbegrenzung in Schritt 1 erfolgreich abgelesen wurde). Lesen Sie den Standardwert für die GPU-Energieverbrauchsbegrenzung mit der Befehlszeile unten ab: ipmitool raw 0x3a 0x0b 0xf2 0x0 0x10 0x02 Der Rückgabewert würde folgendermaßen aussehen: ipmitool raw 0x3a 0x0b 0xf2 0x0 0x10 0x02...
Seite 375 Verfügbare Tools: – Lenovo XClarity Administrator http://sysmgt.lenovofiles.com/help/topic/com.lenovo.lxca.doc/compute_node_image_deployment.html – Lenovo XClarity Essentials OneCLI https://pubs.lenovo.com/lxce-onecli/onecli_r_uxspi_proxy_tool – Lenovo XClarity Integrator Bereitstellungspaket für SCCM (nur für Windows-Betriebssysteme) https://pubs.lenovo.com/lxci-deploypack-sccm/dpsccm_c_endtoend_deploy_scenario • Ein Server Verfügbare Tools: – Lenovo XClarity Provisioning Manager Abschnitt „Betriebssysteminstallation“ in der LXPM-Dokumentation für Ihren Server unter https:// pubs.lenovo.com/lxpm-overview/...
Seite 376 Sicherung der Serverkonfiguration zu erstellen. Stellen Sie sicher, Sicherungen für die folgenden Serverkomponenten zu erstellen: • Verwaltungsprozessor Sie können die Verwaltungsprozessorkonfiguration über die Lenovo XClarity Controller- Benutzerschnittstelle sichern. Weitere Informationen zur Sicherung der Verwaltungsprozessorkonfiguration finden Sie unter: Abschnitt „BMC-Konfiguration sichern“ in der XCC-Dokumentation für Ihren Server unter https:// pubs.lenovo.com/lxcc-overview/...
Seite 377 Um ein Problem einzugrenzen, überprüfen Sie zuerst das Ereignisprotokoll der Anwendung, die den Server verwaltet: • Wenn Sie den Server über Lenovo XClarity Administrator verwalten, beginnen Sie mit dem Lenovo XClarity Administrator-Ereignisprotokoll. • Wenn Sie eine andere Verwaltungsanwendung verwenden, beginnen Sie mit dem Lenovo XClarity Controller-Ereignisprotokoll.
Seite 378 Lenovo XClarity Administrator-Ereignisprotokoll Wenn Sie Lenovo XClarity Administrator zum Verwalten der Server-, Netzwerk- und Speicherhardware verwenden, können Sie die Ereignisse aller verwalteten Einheiten über den XClarity Administrator einsehen. Abbildung 404. Lenovo XClarity Administrator-Ereignisprotokoll Weitere Informationen zum Handhaben von XClarity-Administrator-Ereignissen finden Sie unter: http://sysmgt.lenovofiles.com/help/topic/com.lenovo.lxca.doc/events_vieweventlog.html...
Seite 379 Schnittstellen für die Systemverwaltungssoftware, sodass Systemadministratoren und Benutzer die Fernverwaltung und -steuerung eines Servers aktivieren können. Alle Komponenten des Servers werden vom Lenovo XClarity Controller überwacht und die Ereignisse werden im Lenovo XClarity Controller-Ereignisprotokoll festgehalten. Abbildung 406. Lenovo XClarity Controller-Ereignisprotokoll Weitere Informationen zum Zugriff auf das Lenovo XClarity Controller-Ereignisprotokoll finden Sie unter: Abschnitt „Ereignisprotokolle anzeigen“...
Seite 380 Abbildung 407. Anzeigen an der Vorderseite des SD650-N V3 Einbaurahmens Tabelle 25. Anzeigen an der Vorderseite Aktivitätsanzeige für Netzwerkplatine (grün) auf der Identifikationsanzeige (blau) OSFP-Modul Statusanzeige für Netzwerkplatine (gelb) auf der OSFP- Betriebsanzeige für Laufwerk (grün) Modul Aktivitätsanzeige für 1-Gb-Ethernet-Anschluss (grün) Netzschalter für Knoten mit Anzeige (grün) Verbindungsanzeige für 1-Gb-Ethernet-Anschluss Verbindungs- und Aktivitätsanzeige für...
Seite 381 Überprüfen Sie das XCC-Ereignisprotokoll auf weitere Informationen. Identifikationsanzeige (blau): Mit dieser blauen Anzeige können Sie den Knoten unter mehreren ausfindig machen. Diese Anzeige wird auch zur Positionsbestimmung verwendet. Sie können Lenovo XClarity Administrator verwenden, um diese Anzeige über Fernzugriff zu aktivieren.
Seite 382 Position des externen Diagnosegeräts Position Nummern Das externe Diagnosegerät ist mit einem externen Kabel Externes Diagnosegerät an den Server angeschlossen. Magnetische Unterseite Mit dieser Komponente kann das Diagnosegerät seitlich am Rack oder darauf befestigt werden, damit Sie die Hände für Wartungsarbeiten frei haben. Externer Diagnoseanschluss Der Anschluss befindet sich an der Vorderseite des Servers und wird zum Anschließen eines externen...
Seite 383 LCD-Anzeige Bildlauftasten (aufwärts/abwärts/links/rechts) Drücken Sie die Bildlauftasten, um zu den Systeminformationen zu navigieren. Auswahltaste Drücken Sie die Auswahltaste, um eine Option im Menü auszuwählen. Flussdiagramm der Optionen Die LCD-Anzeige zeigt verschiedene Systeminformationen an. Navigieren Sie mit den Bildlauftasten durch die Optionen. Je nach Modell können sich die Optionen und Einträge auf der LCD-Anzeige unterscheiden.
Seite 384 Vollständiges Menü Die folgenden Optionen sind verfügbar. Mit der Auswahltaste wechseln Sie zwischen einer Option und den untergeordneten Informationseinträgen und mit den Bildlauftasten wechseln Sie zwischen Optionen oder Informationseinträgen. Je nach Modell können sich die Optionen und Einträge auf der LCD-Anzeige unterscheiden. ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 385 Startmenü (Systemstatus-Dashboard) Beispiel Startmenü Systemname Systemstatus Anzahl aktiver Alerts Temperatur Energieverbrauch Prüfpunktcode Aktive Alerts Untermenü Beispiel Startbildschirm: Anzahl aktiver Fehler Anmerkung: Das Menü „Aktive Alerts“ zeigt nur die 1 Active Alerts Anzahl der aktiven Fehler an. Wenn keine Fehler vorhanden sind, steht das Menü „Aktive Alerts“ in der Navigation nicht zur Verfügung.
Seite 386 Systemfirmware Untermenü Beispiel XCC primär XCC Primary (Active) • Firmwareversion (Status) Build: DVI399T • Build-ID Version: 4.07 • Versionsnummer Date: 2020-04-07 • Releasedatum XCC-Sicherung XCC Backup (Active) • Firmwareversion (Status) Build: D8BT05I • Build-ID Version: 1.00 • Versionsnummer Date: 2019-12-30 •...
Seite 387 Systemumgebungsinformationen Untermenü Beispiel Ambient Temp: 24 C Exhaust Temp: 30 C • Umgebungstemperatur CPU1 Temp: 50 C • Ablufttemperatur PSU1: Vin= 213 w • CPU-Temperatur Inlet= 26 C • PSU-Status FAN1 Front: 21000 RPM • Lüftergeschwindigkeit in U/min FAN2 Front: 21000 RPM FAN3 Front: 21000 RPM FAN4 Front: 21000 RPM Aktive Sitzungen...
Seite 388 Abbildung 408. SMM2-Anzeigen Tabelle 26. SMM2-Anschlüsse und -Anzeigen Identifikationsanzeige (blau) Verbindungsanzeige des Ethernet-Anschlusses 2 (RJ45) (grün) Betriebsanzeige (grün) Aktivitätsanzeige des Ethernet-Anschlusses 2 (RJ45) (grün) Statusanzeige (grün) Verbindungsanzeige des Ethernet-Anschlusses 1 (RJ45) (grün) Anzeige für Prüfprotokoll (gelb) Aktivitätsanzeige des Ethernet-Anschlusses 1 (RJ45) (grün) Identifikationsanzeige: Wenn diese Anzeige leuchtet (blau), zeigt dies die Gehäuseposition in einem Rack Betriebsanzeige: Wenn diese Anzeige leuchtet (grün), wird das SMM2 mit Strom versorgt.
Seite 389 Aktivitätsanzeige des Ethernet-Anschlusses 2 (RJ45): Wenn diese Anzeige blinkt (grün), weist dies auf Aktivität über das Verwaltungsnetzwerk bis zum Fernverwaltungs- und Konsolenanschluss 2 (Ethernet) hin. Verbindungsanzeige des Ethernet-Anschlusses 1 (RJ45): Wenn diese Anzeige leuchtet (grün), weist dies auf eine aktive Verbindung über das Verwaltungsnetzwerk bis zum Fernverwaltungs- und Konsolenanschluss 1 (Ethernet) hin.
Seite 390 Fehleranzeige für Netzteil (gelb): Wenn diese Anzeige leuchtet (gelb), zeigt dies an, dass ein Fehler im Netzteil vorliegt. Erstellen Sie einen Speicherauszug des FFDC-Protokolls vom System und wenden Sie sich an das Lenovo Back-End-Support-Team für eine Überprüfung des PSU-Datenprotokolls. Anmerkung: Bevor Sie das Wechselstromkabel vom Netzteil abziehen oder das Netzteil aus dem Gehäuse entfernen, stellen Sie sicher, dass die Kapazität der verbleibenden Netzteile ausreicht, um die...
Seite 391 Fehleranzeige für Netzteil (gelb): Wenn diese Anzeige leuchtet (gelb), zeigt dies an, dass ein Fehler bei der entsprechenden Netzteilposition vorliegt. Erstellen Sie einen Speicherauszug des FFDC-Protokolls vom System und wenden Sie sich an das Lenovo Back-End-Support-Team für eine Überprüfung des PSU- Datenprotokolls.
Seite 392 Tropfsensor-Anzeige In der folgenden Abbildung sind die Anzeigen am Tropfsensor dargestellt. Abbildung 411. Tropfsensor-Anzeige Tabelle 27. Tropfsensor-Anzeige Tropfsensor-Anzeige (gelb) Tropfsensor-Anzeige: Wenn diese Anzeige leuchtet (gelb), hat der Tropfsensor Wasser in seinem Auffangbecken festgestellt. Anzeigen auf der Systemplatine In der folgenden Abbildung sind die Anzeigen auf der Systemplatine dargestellt. ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 393 Sie ihn, wenn Sie eine Einheit entfernt oder die Verbindung zur jeweiligen Einheit getrennt haben. • Alle externen Einheiten • Einheit für Überspannungsschutz (auf dem Server) • Drucker, Maus und Einheiten eines anderen Herstellers (nicht Lenovo) • Alle Adapter • Festplattenlaufwerke •...
Seite 394 Wenn das Problem durch Entfernen eines Adapters vom Server behoben wurde, jedoch erneut auftritt, sobald Sie denselben Adapter wieder installieren, überprüfen Sie den Adapter. Wenn das Problem auch nach dem Austausch des Adapters weiterhin auftritt, probieren Sie einen anderen PCIe-Steckplatz. Wenn Sie einen Netzwerkfehler vermuten und der Server alle Systemtests fehlerfrei durchläuft, überprüfen Sie die Netzwerkverkabelung außerhalb des Servers.
Seite 395 1. Überprüfen Sie das Ereignisprotokoll der Anwendung, die den Server verwaltet, und befolgen Sie die vorgeschlagenen Aktionen, um die Ereigniscodes zu beheben. • Wenn Sie den Server über Lenovo XClarity Administrator verwalten, beginnen Sie mit dem Lenovo XClarity Administrator-Ereignisprotokoll. • Wenn Sie eine andere Verwaltungsanwendung verwenden, beginnen Sie mit dem Lenovo XClarity Controller-Ereignisprotokoll.
Seite 396 Anmerkung: Stellen Sie sicher, dass Sie den GPU-Treiber aktualisieren, da er das Dienstprogramm nvidia- smi enthält, das für die GPU-Fehlerbestimmung erforderlich ist. Den neuesten Treiber finden Sie unter https:// datacentersupport.lenovo.com/products/servers/thinksystem/sd650nv3/7d7n/downloads/driver-list/ Zustandsprüfung für GPUs und GPU-Platine Der folgende Sensorstatus von ipmitool gibt an, dass sich die GPUs und die GPU-Platine im normalen Zustand befinden.
Seite 397 Erfassen Sie die XCC-Servicedaten (siehe „Servicedaten erfassen“ auf Seite 412). b. Wenden Sie sich an den Lenovo Support. System erkennt keine bestimmte GPU Wenn das Ereignis Sensor GPU CPUs has transitioned to critical from a less severe state im XCC- Webereignisprotokoll angezeigt wird, bedeutet dies, dass das System mindestens eine bestimmte GPU nicht erkannt hat.
Seite 398 Tabelle 29. XCC GPU-Sensor – Technische Daten 1/2 Ent- Sensor- Sensor- Sensor- Sensorle- Instanz/ Lesemaske (Datensatz auf Sensor) name nummer setyp itäts-ID GPU- 00h – Übergang zu OK Platine 02h – Übergang vom weniger schwerwiegenden Zustand in einen kritischen Zustand •...
Seite 399 Starten Sie den Server neu und drücken Sie die Taste gemäß den Anweisungen auf dem Bildschirm, um die LXPM-Schnittstelle der Systemeinrichtung anzuzeigen. (Weitere Informationen finden Sie im Abschnitt „Start“ in der LXPM-Dokumentation für Ihren Server unter https://pubs.lenovo.com/lxpm- .) Klicken Sie anschließend auf Systemeinstellungen ➙ Einheiten und E/A-Anschlüsse ➙ overview/ USB-Konfiguration.
Seite 400 Sie unter „Ereignisprotokolle“ auf Seite 369. Wenn Sie das Linux-Basisbetriebssystem verwenden, erfassen Sie alle Protokolle und senden Sie diese zur weiteren Untersuchung an den Lenovo Support. Fehler an Tastatur, Maus, KVM-Schalter oder USB-Einheiten Mithilfe dieser Informationen können Sie Fehler an Tastatur, Maus, KVM-Schalter oder USB-Einheit beheben.
Seite 401 Starten Sie den Server neu und drücken Sie die Taste gemäß den Anweisungen auf dem Bildschirm, um die LXPM-Schnittstelle der Systemeinrichtung anzuzeigen. (Weitere Informationen finden Sie im Abschnitt „Start“ in der LXPM-Dokumentation für Ihren Server unter https://pubs.lenovo.com/lxpm- .) Klicken Sie anschließend auf Systemeinstellungen ➙ Einheiten und E/A-Anschlüsse ➙ overview/ USB-Konfiguration.
Seite 402 Anweisungen auf dem Bildschirm drücken, wird standardmäßig die LXPM-Schnittstelle angezeigt. (Weitere Informationen finden Sie im Abschnitt „Start“ in der LXPM-Dokumentation für Ihren Server unter .) Sie können die Speicherdiagnoseprogramme über diese https://pubs.lenovo.com/lxpm-overview/ Schnittstelle ausführen. Navigieren Sie auf der Diagnoseseite zu Diagnose ausführen ➙ Speichertest ➙ Erweiterter Hauptspeichertest.
Seite 403 Fernpräsenzfunktion des Management-Controller verwenden möchten. 3. Wenn Sie den Server einschalten und Grafikadapter installiert sind, wird nach etwa 3 Minuten das Lenovo Logo auf dem Bildschirm angezeigt. Dies ist ein normaler Vorgang beim Laden des Systems. 4. Stellen Sie Folgendes sicher: •...
Seite 404 Wackelige, unleserliche oder verzerrte Anzeige, vertikaler Bilddurchlauf oder Flimmern der Anzeige 1. Wenn durch die Bildschirmselbsttests kein Fehler festgestellt wurde, können Sie den Fehler möglicherweise beheben, indem Sie den Standort des Bildschirms ändern. Magnetische Felder, die von anderen Einheiten erzeugt werden (wie z. B. von Transformatoren, Neonröhren und anderen Bildschirmen), können Anzeigeabweichungen oder verzerrte und unleserliche Anzeigen zur Folge haben.
Seite 405 Sie sich, dass ROMs für Zusatzeinrichtungen nicht mit der Einstellung Legacy konfiguriert wurden. Sie können die aktuellen Einstellungen für die ROMs für Zusatzeinrichtungen über Fernzugriff anzeigen, indem Sie den folgenden Befehl mit der Lenovo XClarity Essentials OneCLI ausführen: onecli config show EnableDisableAdapterOptionROMSupport --bmc xcc_userid:xcc_password@xcc_ipaddress Im folgenden Tech-Tipp finden Sie Anweisungen zum Wiederherstellen eines Systems, das beim Bootprozess der ROMs für Zusatzeinrichtungen mit der Einstellung „Legacy“...
Seite 406 4. Wenn das Problem bestehen bleibt, vergewissern Sie sich, dass neue Software ordnungsgemäß installiert und konfiguriert wurde. 5. Wenden Sie sich an den Lenovo Händler oder Softwarelieferanten, bei dem Sie die Software erworben haben. • Führen Sie die folgenden Schritte aus, wenn Sie von einem fernen Standort aus auf den Rechenknoten zugreifen: 1.
Seite 407 Führen Sie die folgenden Schritte aus, bis das Problem behoben ist. 1. Neu installierte Geräte können einen ungewöhnlichen Geruch verursachen. 2. Sollte das Problem weiterhin bestehen, wenden Sie sich an den Lenovo Support. Der Server wird anscheinend heiß Führen Sie die folgenden Schritte aus, bis das Problem behoben ist.
Seite 408 „Eine soeben installierte Lenovo Zusatzeinrichtung funktioniert nicht“ auf Seite 400 • „Eine Lenovo Zusatzeinheit, die zuvor funktioniert hat, funktioniert nicht mehr“ auf Seite 401 Nicht ausreichende PCIe-Ressourcen erkannt Wenn Sie die Fehlernachricht „Nicht ausreichende PCIe-Ressourcen erkannt“ sehen, gehen Sie wie folgt vor, bis das Problem behoben ist: 1.
Seite 409 2. Überprüfen Sie, ob die gerade installierte Einheit richtig eingesetzt ist. 3. Ersetzen Sie die gerade installierte Einheit. Eine Lenovo Zusatzeinheit, die zuvor funktioniert hat, funktioniert nicht mehr 1. Vergewissern Sie sich, dass alle Kabelverbindungen für die Einheit fest installiert sind.
Seite 410 8. Implementieren Sie die Mindestkonfiguration (ein Prozessor und ein DIMM), um zu überprüfen, ob die Stromversorgungsberechtigung von bestimmten Komponenten gesperrt wird. 9. Erfassen Sie die Fehlerinformationen durch Speichern der Systemprotokolle und stellen Sie diese dem Lenovo Support zur Verfügung. 10. Hinweise hierzu finden Sie in den Abschnitten „Netzteilanzeigen“ auf Seite 381 „DWC...
Seite 411 2. Das Netzkabels ist an eine ordnungsgemäß geerdete Schutzkontaktsteckdose angeschlossen. 3. Stellen Sie sicher, dass die Netzstromquelle innerhalb des unterstützten Bereichs stabil ist. 4. Tauschen Sie das Netzteil aus, um zu überprüfen, ob das Problem dem Netzteil zusammenhängt. Wenn dies der Fall ist, tauschen Sie das fehlerhafte Netzteil aus. 5.
Seite 412 Führen Sie die folgenden Schritte aus, bis das Problem behoben ist. 1. Prüfen Sie, ob das Laufwerk für den Server unterstützt wird. Eine Liste der unterstützten Festplattenlaufwerke finden Sie unter https://serverproven.lenovo.com 2. Stellen Sie sicher, dass das Laufwerk ordnungsgemäß an der Laufwerkposition sitzt und die Laufwerksanschlüsse keine physischen Beschädigungen aufweisen.
Seite 413 System Management Module 2-Pingfehler Führen Sie die folgenden Schritte aus, bis das Problem behoben ist. 1. Überprüfen Sie die IP-Adresse von SMM2 und den Netzwerkstatus über Lenovo XClarity Controller. 2. Alternativ können Sie die SMM2-Anzeigen prüfen, um den SMM2-Status zu diagnostizieren (Details zu den SMM2-Anzeigen siehe „Anzeigen am System Management Module 2 (SMM2)“...
Seite 414 Gehen Sie wie folgt vor, bis Sie die Ursache für das potenzielle Leck eingrenzen können: 1. Prüfen Sie die SMM2-Nachrichten für das Gehäuse, um festzustellen, ob Leckwarnungen gemeldet wurden. Weitere Informationen finden Sie unter https://pubs.lenovo.com/dw612s_neptune_enclosure/ messages_introduction 2. Gehen Sie an die Rückseite des Racks und überprüfen Sie den Status der Anzeigen der linken und rechten Tropfsensoren an allen Gehäusen.
Seite 415 a. Entfernen Sie die unteren und oberen EMV-Abschirmungen vor dem linken Tropfsensor. Anmerkung: Wenn sich ein vertikales Leitungsrohr vor der EMV-Abschirmung befindet, müssen Sie es seitlich unter dem Rohr herausschieben. Abbildung 415. Entfernen der unteren EMV-Abschirmung Kapitel 9 Fehlerbestimmung...
Seite 416 Abbildung 416. Entfernen der oberen EMV-Abschirmung b. Sehen Sie mithilfe einer Taschenlampe nach, ob sich Feuchtigkeit im Kunststoffauffangbecken befindet. c. Installieren Sie die oberen und unteren EMC-Abschirmungen wieder. ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 417 Abbildung 417. Installation der oberen EMC-Abschirmung Abbildung 418. Installieren der unteren EMV-Abschirmung d. Wiederholen Sie die Schritte für das Auffangbecken des rechten Tropfsensors. Kapitel 9 Fehlerbestimmung...
Seite 418 65). Wenden Sie sich an den Produktentwickler, um weitere Hilfe zu erhalten. Wichtig: Die oben beschriebenen Verfahren gelten nur für die Lenovo DWC-Lösung (von den Eaton- Kugelhähnen über die Leitungen und in die Gehäuse und Einbaurahmen). Wenn von der Kühlwasserverteilung Ihres Rechenzentrums wiederholt oder häufig Alerts zu niedrigem Wasserstand gemeldet werden, sollten Sie die Leitungen des Rechenzentrums zwischen der Kühlwasserverteilung und der...
Seite 419 Produkt vorhanden sind. (Siehe folgende Links) Laut den Bedingungen des Lenovo Herstellerservice sind Sie als Eigentümer des Lenovo Produkts für die Wartung und Aktualisierung der gesamten Software und Firmware für das Produkt verantwortlich (sofern für das Produkt kein zusätzlicher Wartungsvertrag abgeschlossen wurde).
Seite 420 Person ein ähnlicher Fehler aufgetreten ist. Für den Kundendiensttechniker wichtige Informationen sammeln Falls Sie den Garantieservice für Ihr Lenovo Produkt in Anspruch nehmen möchten, sollten Sie alle benötigten Informationen vorbereiten, bevor Sie sich an Lenovo wenden, damit Ihnen die Kundendiensttechniker effizienter helfen können.
Seite 421 Ereignisse in Lenovo XClarity Administrator und den verwalteten Endpunkten auftreten. Sie können auswählen, ob die Diagnosedateien an die Lenovo Support über die Call HomeFunktion oder mit SFTP an einen anderen Service Provider gesendet werden. Sie können Diagnosedateien auch manuell sammeln, einen Problemdatensatz öffnen und Diagnosedateien an die Lenovo Support senden.
Seite 422 ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 423 Support-Websites In diesem Abschnitt finden Sie Informationen zum Herunterladen von Treibern und Firmware sowie Unterstützungsressourcen. • Website zum Herunterladen von Treibern und Software – https://datacentersupport.lenovo.com/products/servers/thinksystem/sd650nv3/7d7n/downloads/driver-list/ • https://forums.lenovo.com/t5/Datacenter-Systems/ct-p/sv_eg • Lenovo Support für Rechenzentrum – https://datacentersupport.lenovo.com/products/servers/thinksystem/sd650nv3/7d7n • https://datacentersupport.lenovo.com/documents/lnvo-eula • https://lenovopress.lenovo.com/ (Produkthandbücher/Datenblätter/White Paper) •...
Seite 424 • https://datacentersupport.lenovo.com/solutions/server-os • (Kompatibilitätssuche für Zusatzeinrichtungen) https://serverproven.lenovo.com • https://pubs.lenovo.com/#os-installation • (Serviceanforderung) https://support.lenovo.com/servicerequest • (zeitnahe Informationen zu https://datacentersupport.lenovo.com/solutions/ht509500 Firmwareaktualisierungen) ThinkSystem SD650-N V3 Neptune DWC Einbaurahmen Benutzerhandbuch...
Seite 425 Verweise in diesen Informationen auf Websites anderer Anbieter dienen lediglich als Benutzerinformationen und stellen keinerlei Billigung des Inhalts dieser Websites dar. Das über diese Websites verfügbare Material ist nicht Bestandteil des Materials für dieses Lenovo Produkt. Die Verwendung dieser Websites geschieht auf eigene Verantwortung.
Seite 426 Limit überschreitet, kann möglicherweise nicht auf vom System generierte Befehle antworten oder es ist kein Schreiben auf diese Einheit möglich. Lenovo ist für den Austausch einer Einheit, die diese garantierte maximale Anzahl an Programm-/Löschzyklen (wie in den offiziell veröffentlichten Spezifikationen angegeben) überschritten hat, nicht verantwortlich.
Seite 427 Weitere Hinweise zur elektromagnetischen Verträglichkeit finden Sie hier: https://pubs.lenovo.com/important_notices/ BSMI RoHS-Erklärung für Region Taiwan Kontaktinformationen für Import und Export in Region Taiwan Es sind Kontaktinformationen für Import und Export in der Region Taiwan verfügbar. Anhang C. Hinweise...
