Inhaltszusammenfassung für EMU M-Center

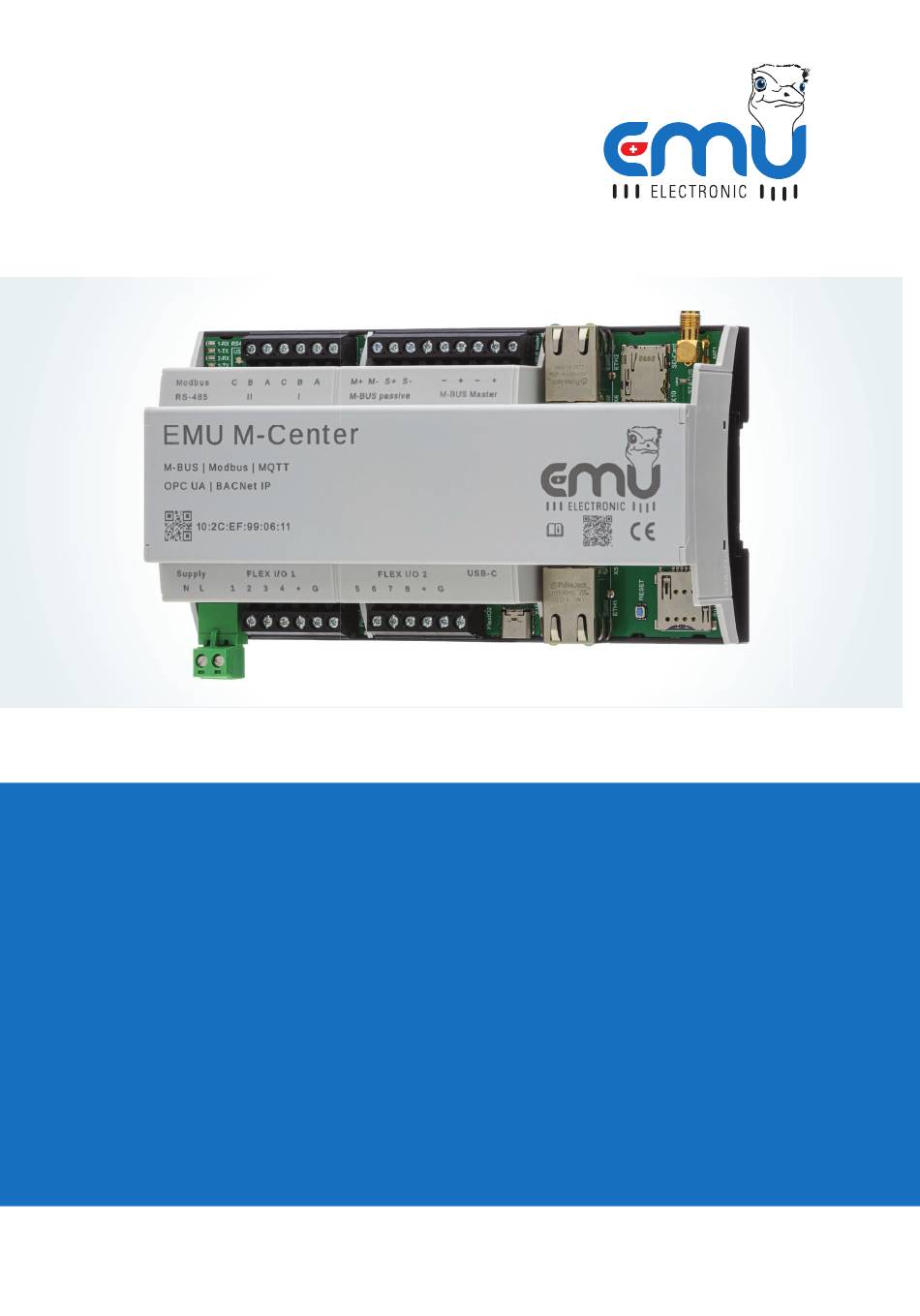

- Seite 1 • • QuIck start anleItung emu m-center Deutsch...
-
Seite 2: Inhaltsverzeichnis
QUiCkStart InhaltsverzeIchnIs InstallatIon ................3 Spannungsversorgung .................3 USB-C ......................3 SIM Karte .....................3 Netzwerkanschluss ..................4 M-Bus ......................4 RS-485 ......................4 Flex I/O ......................4 SMA Buchse ....................4 InbetrIebnahme ..............5 Werkseitige Netzwerkeinstellungen .............5 Login ......................6 Web-Interface ....................6 Uhrzeit konfigurieren ..................6 Netzwerk konfigurieren ................7 Zähler suchen/erfassen ................7 Joulio Anbindung ..................7 BACnet BBMD .....................7 BACnet ......................7... -
Seite 3: Installation
1A. Die Anschlüsse befinden sich unten links (siehe oben, braun eingefärbt). usb-c Das EMU M-Center hat einen USB-C Port. Der Anschluss befindet sich auf der unteren Reihenklemme (siehe oben, orange eingefärbt). sIm karte Das EMU M-Center hat eine Slot für eine SIM Karte. Kontaktierung nach unten. -
Seite 4: Quick Start
QUiCkStart netzwerkanschluss Das EMU M-Center verfügt über zwei RJ-45 Buchsen für das LAN. Die An- schlüsse befinden sich auf beiden Seiten des Geräts (siehe Seite 3, violett eingefärbt). Der Anschluss oben ist für das LAN vorgesehen, der Anschluss unten dient als Service Port. -
Seite 5: Inbetriebnahme
EMU M-CEntEr InbetrIebnahme werkseItIge netzwerkeInstellungen Bei Auslieferung ist das EMU M-Center standardmässig auf DHCP einge- stellt. Die Service LAN Schnittstelle hat die feste IP-Adresse 169.254.254.1. Über diese Verbindung kann anschliessend das M-Center konfiguriert werden. Service Port = Fixe IP 169.254.254.1 Über den oberen LAN-Anschluss kann das M-Center per Ferneinrichtung... -
Seite 6: Login
Alle weiteren Konfigurationsschritte erfolgen über das Web-Interface des EMU M-Center. Das Web-Interface wird wie folgt aufgerufen: • Browser starten IP-Adresse des EMU M-Center in Adresszeile eingeben z.B. via Service • Port und IP Adresse 169.254.254.1 • Der Login-Screen wird nun angezeigt •... -
Seite 7: Netzwerk Konfigurieren
Über M-Bus angeschlossene Zähler können in einer automatischen Suche oder durch erfassen über eine bekannte Primär- bzw. Sekundär-Adresse zum EMU M-Center hinzugefügt werden. Für diese Funktion gehen Sie in den Einstellungen ins Menü „Suchlauf“ JoulIo anbInDung Das M-Center unterstützt die automatische Anbindung an Joulio-Web. Für diese Funktion gehen Sie in den Einstellungen ins Menü... -
Seite 8: Mqtt
Das M-Center unterstützt die Auslesung über MQTT. Für diese Funktion gehen Sie in den Einstellungen ins Menü „MQTT“ FtP-uPloaD konFIgurIeren Das M-Center unterstützt den Upload von Daten an einen FTP Server. Für diese Funktion gehen Sie in den Einstellungen ins Menü „FTP“ Qualität, die zählt. -
Seite 9: Technische Daten
EMU M-CEntEr technIsche Daten Spannungsversorgung U 230VAC Nominal Max. Stromaufnahme I 1000 mA Umgebungstemperatur T 0..55 °C Amb. Schutzart IP20 Getestet nach IEC / EN 61000-6-2; IEC / EN 61000-6-3 / CE Energiemanagement ISO 50001 Mechanische Daten Montage 35mm DIN Schiene Gehäusebreite... - Seite 10 • • EMU Electronic AG Jöchlerweg 2 6340 Baar Schweiz Phone. +41 (0)41 545 03 00 Fax: +41 (0)41 545 03 01 Mail: info@emuag.ch Web: www.emuag.ch Version 1.2 | Part no. 870230 | Doc.Ref. 2150 | Stand 13.09.2024...
