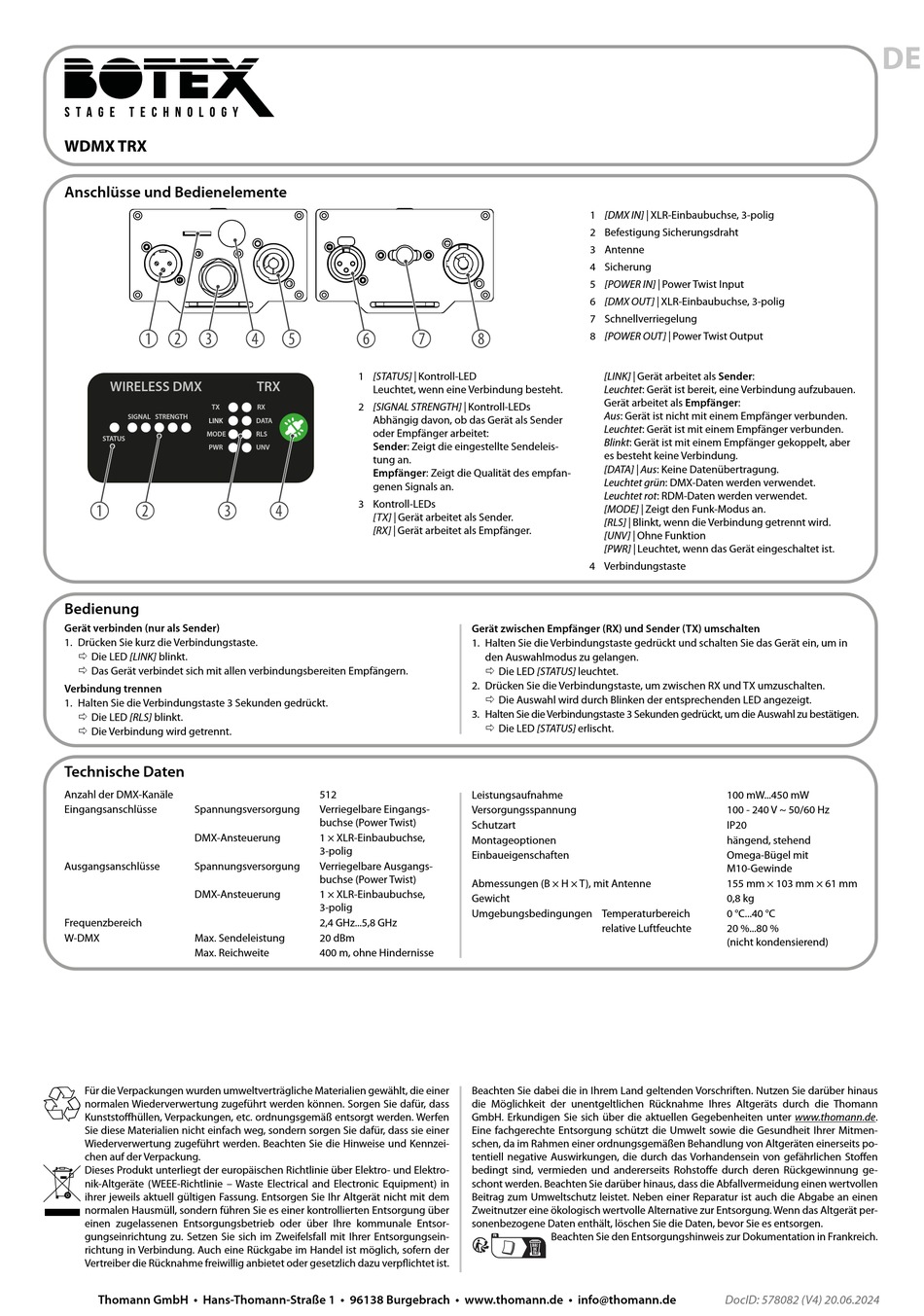

WDMX TRX
Anschlüsse und Bedienelemente
ö
#
$
WIRELESS DMX
TX
SIGNAL STRENGTH
LINK
MODE
STATUS
PWR
ö
#
$
Bedienung
Gerät verbinden (nur als Sender)
1. Drücken Sie kurz die Verbindungstaste.
Ö Die LED [LINK] blinkt.
Ö Das Gerät verbindet sich mit allen verbindungsbereiten Empfängern.
Verbindung trennen
1. Halten Sie die Verbindungstaste 3 Sekunden gedrückt.
Ö Die LED [RLS] blinkt.
Ö Die Verbindung wird getrennt.
Technische Daten
Anzahl der DMX-Kanäle
Eingangsanschlüsse
Spannungsversorgung
DMX-Ansteuerung
Ausgangsanschlüsse
Spannungsversorgung
DMX-Ansteuerung
Frequenzbereich
W-DMX
Max. Sendeleistung
Max. Reichweite
Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer
normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass
Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen
Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer
Wiederverwertung zugeführt werden. Beachten Sie die Hinweise und Kennzei-
chen auf der Verpackung.
Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektro-
nik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in
ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem
normalen Hausmüll, sondern führen Sie es einer kontrollierten Entsorgung über
einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsor-
gungseinrichtung zu. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungsein-
richtung in Verbindung. Auch eine Rückgabe im Handel ist möglich, sofern der
Vertreiber die Rücknahme freiwillig anbietet oder gesetzlich dazu verpflichtet ist.
Thomann GmbH • Hans-Thomann-Straße 1 • 96138 Burgebrach • www.thomann.de • info@thomann.de
% &
'
(
1 [STATUS] | Kontroll-LED
TRX
Leuchtet, wenn eine Verbindung besteht.
2 [SIGNAL STRENGTH] | Kontroll-LEDs
RX
Abhängig davon, ob das Gerät als Sender
DATA
oder Empfänger arbeitet:
RLS
Sender: Zeigt die eingestellte Sendeleis-
UNV
tung an.
Empfänger: Zeigt die Qualität des empfan-
genen Signals an.
3 Kontroll-LEDs
%
[TX] | Gerät arbeitet als Sender.
[RX] | Gerät arbeitet als Empfänger.
512
Verriegelbare Eingangs-
buchse (Power Twist)
1 × XLR-Einbaubuchse,
3-polig
Verriegelbare Ausgangs-
buchse (Power Twist)
1 × XLR-Einbaubuchse,
3-polig
2,4 GHz...5,8 GHz
20 dBm
400 m, ohne Hindernisse
1 [DMX IN] | XLR-Einbaubuchse, 3-polig
2 Befestigung Sicherungsdraht
3 Antenne
4 Sicherung
5 [POWER IN] | Power Twist Input
6 [DMX OUT] | XLR-Einbaubuchse, 3-polig
7 Schnellverriegelung
)
8 [POWER OUT] | Power Twist Output
[LINK] | Gerät arbeitet als Sender:
Leuchtet: Gerät ist bereit, eine Verbindung aufzubauen.
Gerät arbeitet als Empfänger:
Aus: Gerät ist nicht mit einem Empfänger verbunden.
Leuchtet: Gerät ist mit einem Empfänger verbunden.
Blinkt: Gerät ist mit einem Empfänger gekoppelt, aber
es besteht keine Verbindung.
[DATA] | Aus: Keine Datenübertragung.
Leuchtet grün: DMX-Daten werden verwendet.
Leuchtet rot: RDM-Daten werden verwendet.
[MODE] | Zeigt den Funk-Modus an.
[RLS] | Blinkt, wenn die Verbindung getrennt wird.
[UNV] | Ohne Funktion
[PWR] | Leuchtet, wenn das Gerät eingeschaltet ist.
4 Verbindungstaste
Gerät zwischen Empfänger (RX) und Sender (TX) umschalten
1. Halten Sie die Verbindungstaste gedrückt und schalten Sie das Gerät ein, um in
den Auswahlmodus zu gelangen.
Ö Die LED [STATUS] leuchtet.
2. Drücken Sie die Verbindungstaste, um zwischen RX und TX umzuschalten.
Ö Die Auswahl wird durch Blinken der entsprechenden LED angezeigt.
3. Halten Sie die Verbindungstaste 3 Sekunden gedrückt, um die Auswahl zu bestätigen.
Ö Die LED [STATUS] erlischt.
Leistungsaufnahme
Versorgungsspannung
Schutzart
Montageoptionen
Einbaueigenschaften
Abmessungen (B × H × T), mit Antenne
Gewicht
Umgebungsbedingungen Temperaturbereich
relative Luftfeuchte
Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Nutzen Sie darüber hinaus
die Möglichkeit der unentgeltlichen Rücknahme Ihres Altgeräts durch die Thomann
GmbH. Erkundigen Sie sich über die aktuellen Gegebenheiten unter www.thomann.de.
Eine fachgerechte Entsorgung schützt die Umwelt sowie die Gesundheit Ihrer Mitmen-
schen, da im Rahmen einer ordnungsgemäßen Behandlung von Altgeräten einerseits po-
tentiell negative Auswirkungen, die durch das Vorhandensein von gefährlichen Stoffen
bedingt sind, vermieden und andererseits Rohstoffe durch deren Rückgewinnung ge-
schont werden. Beachten Sie darüber hinaus, dass die Abfallvermeidung einen wertvollen
Beitrag zum Umweltschutz leistet. Neben einer Reparatur ist auch die Abgabe an einen
Zweitnutzer eine ökologisch wertvolle Alternative zur Entsorgung. Wenn das Altgerät per-
sonenbezogene Daten enthält, löschen Sie die Daten, bevor Sie es entsorgen.
Beachten Sie den Entsorgungshinweis zur Dokumentation in Frankreich.
DE
100 mW...450 mW
100 - 240 V ~ 50/60 Hz
IP20
hängend, stehend
Omega-Bügel mit
M10-Gewinde
155 mm × 103 mm × 61 mm
0,8 kg
0 °C...40 °C
20 %...80 %
(nicht kondensierend)
DocID: 578082 (V4) 20.06.2024
