16.6 Die Kabel am Radarrelais anschließen, um externe elektrische Geräte vom
Radar zu steuern.
16.7 Das Kabel mit der Zugentlastung befestigen.
16.8 Die Abdeckung mit der Schraube befestigen.

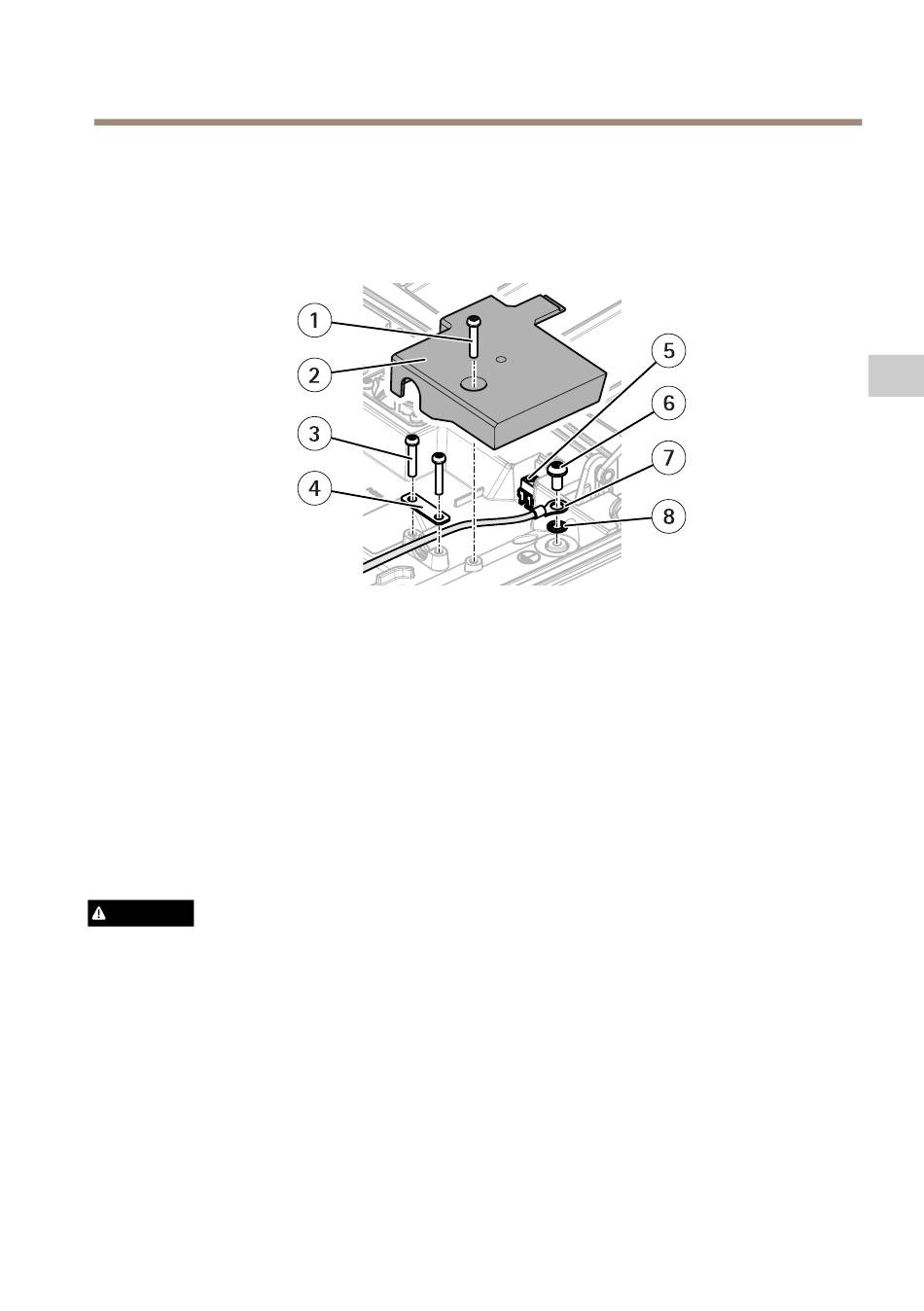

1
Schraube
2
Abdeckung
3
Schraube
4
Zugentlastung
5
Relaisanschluss
6
Erdungsschraube
7
Kabelschuh
8
Unterlegscheibe
17. Die externen Geräte an den Radar anschließen.
18. Das Netzwerk-Kabel anschließen.
19. Wenn Sie PoE nicht verwenden, schließen Sie die Gleichstromversorgung an.
VORSICHT
Risiko, dass das Gerät beschädigt wird. Versorgen Sie das Gerät nicht sowohl mit PoE
als auch mit Gleichstrom.
20. Sicherstellen, dass die LEDs die Betriebszustände entsprechend anzeigen. Siehe
LED-Anzeigen auf Seite 69.
21. Strebe herausziehen und die Abdeckung schließen.
22. Die vier Schrauben mit einem Drehmoment von 1 Nm anziehen.
