FNL - Installationsanleitung
2.3

Anschluss der Stromversorgung

Das Modul wird mit 24 V Gleichstrom betrieben. 0 V wird auf Klemme 9 oder 10 und +24 V
auf Klemme 11 oder 12 angeschlossen. Die jeweils freie Klemme kann zum Weiterschleifen
der Stromversorgung auf andere Teilnehmer im Schaltschrank genutzt werden. Die vier
Klemmen sind zu einem Stecker zusammengefasst. Dieser ist codiert und kann mit anderen
Steckern nicht verwechselt werden. Der Stecker lässt sich von Hand stecken und mit einem
Schraubenzieher wieder heraushebeln. Die kurzzeitige Einschaltbelastung des Netzteils durch
das FNL beträgt ca. 1.5 A. Es dürfen nur Netzteile verwendet werden, die bei dieser
Einschaltbelastung keine Sicherheitsabschaltung durchführen.

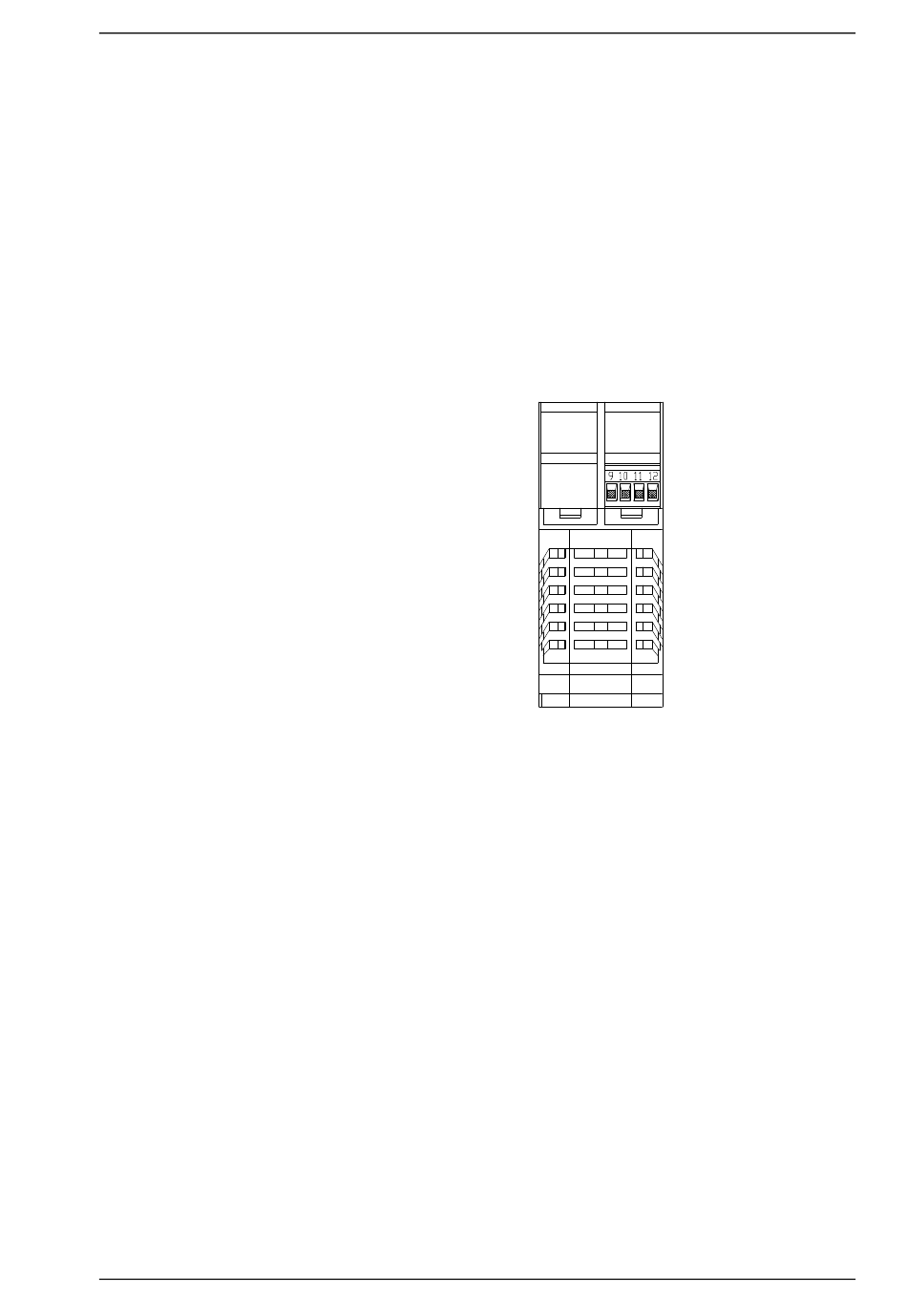

Klemme 9 und 10: 0V
Klemme 11und 12: +24 V
Abbildung 5: Anschluss der Stromversorgung
2.4

Anschluss des Ethernet

Das Ethernet 10/100baseTX wird an der frontseitigen RJ45-Buchse angeschlossen. Den
zugehörigen Stecker bis zum Einrasten einstecken. Der Schirm ist mit der Hutschiene
verbunden. Die Übertragungsrate stellt sich dabei automatisch ein. Die langsamste Rate auf
dem Netz legt die Geschwindigkeit fest. Zum Anschluss an ein bestehendes Netz schließen
Sie das FNL über ein Patch-Kabel am entsprechenden Hub oder Switch an. Zur direkten
Verbindung ohne die Verwendung eines Hubs oder Switches benötigen Sie ein gekreuztes
Ethernet-Kabel.
© COMSOFT
V1.5 / 17.06.2009
Hardware-Installation
5
