2.2
Anschlüsse und Stecker
2.2.1
FNL mit PROFIBUS-DP/12 MBit/s
PROFIBUS-DP
RS485
Belegung siehe Kapitel
2.5
PROFIBUS-LEDs
Detaillierte
Beschreibung siehe
Kapitel 2.6

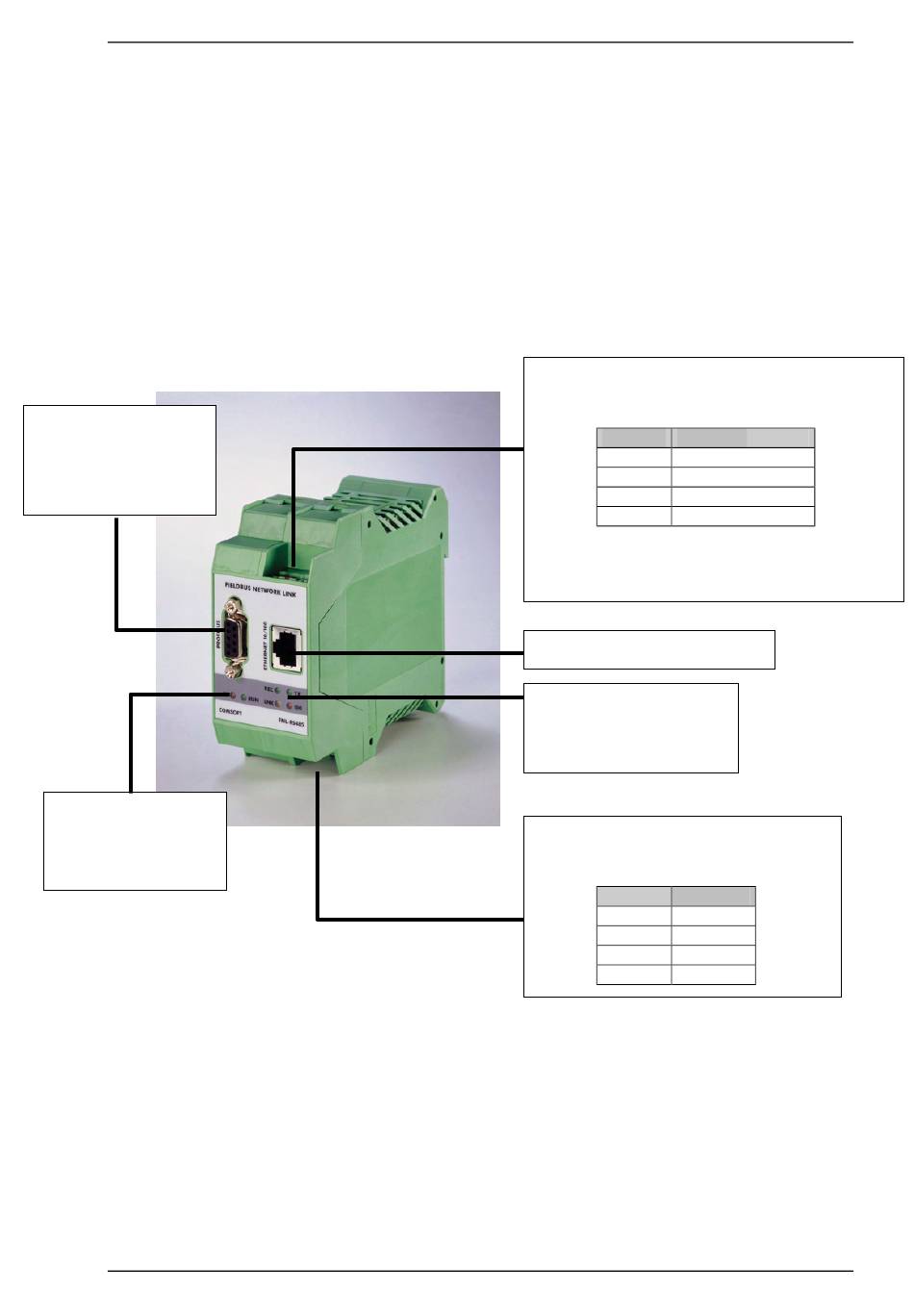

Abbildung 3: FNL-Anschlüsse und -Stecker PROFIBUS-DP/12 MBit/s
© COMSOFT
RS232-Service-Schnittstelle
(Klemme 5-8
Detaillierte Beschreibung siehe Kapitel 2.8
Ethernet 10/100 RJ 45
Ethernet LEDs
Detaillierte Beschreibung
siehe Kapitel 2.6
24 V Spannungsversorgung
(Klemme 9-12
V1.5 / 17.06.2009
Hardware-Installation
)
Klemme Funktion
5
Nicht belegt
6
0 Volt
7
Transmit
8
Receive
)
Klemme Funktion
9
0 Volt
10
0 Volt
11
+24 Volt
12
+24 Volt
