Sicherheitsfunktionen
Mögliche Signalgeber
Sicheres Abschalten
Sicherheitsfunktionen
gemäß EN 61800-5-2
Erreichbare
Sicherheitsintegrität
Konfigurations-Software
110272_de_c01

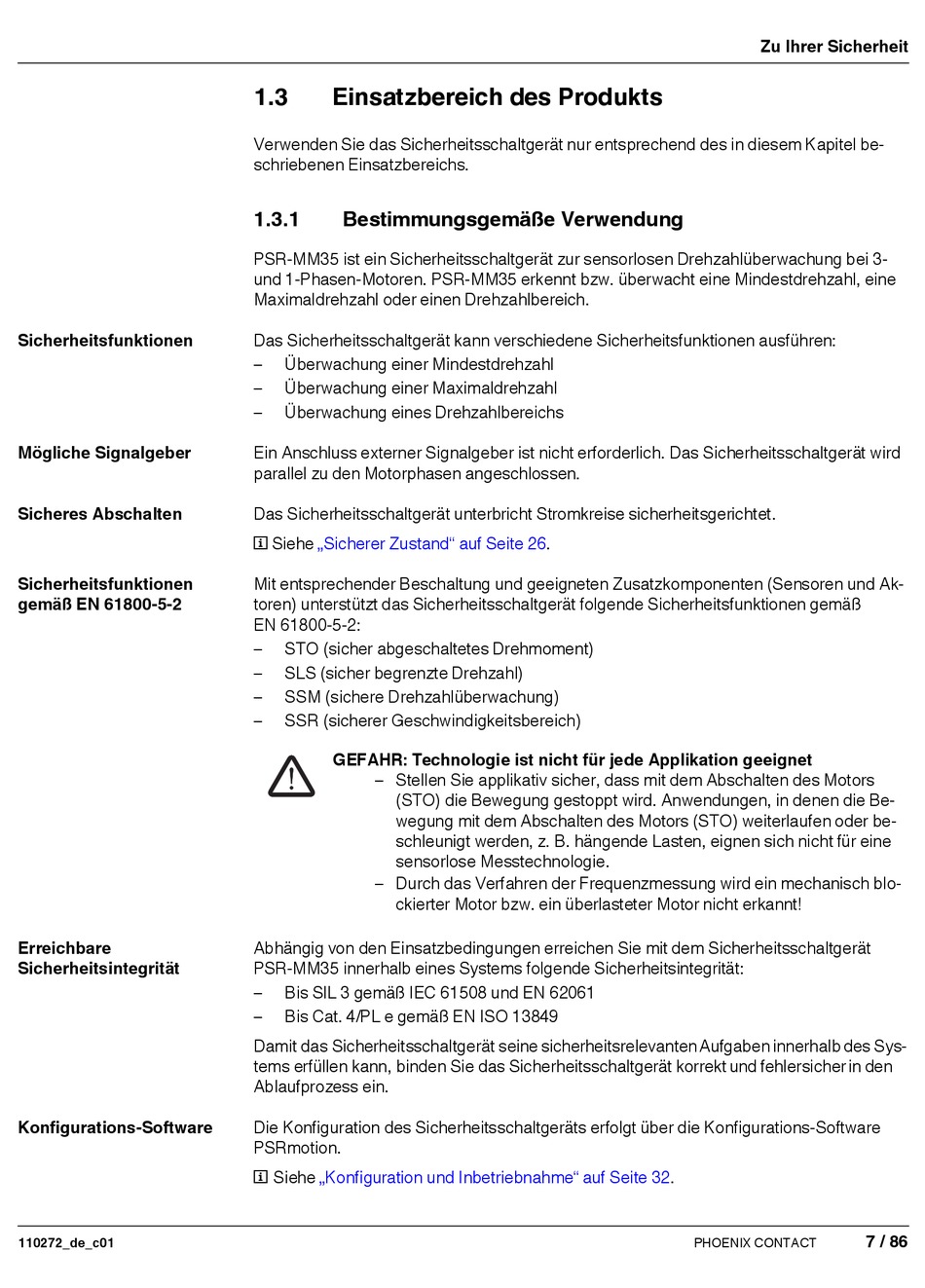

1.3
Einsatzbereich des Produkts
Verwenden Sie das Sicherheitsschaltgerät nur entsprechend des in diesem Kapitel be-
schriebenen Einsatzbereichs.
1.3.1
Bestimmungsgemäße Verwendung
PSR-MM35 ist ein Sicherheitsschaltgerät zur sensorlosen Drehzahlüberwachung bei 3-
und 1-Phasen-Motoren. PSR-MM35 erkennt bzw. überwacht eine Mindestdrehzahl, eine
Maximaldrehzahl oder einen Drehzahlbereich.
Das Sicherheitsschaltgerät kann verschiedene Sicherheitsfunktionen ausführen:
–
Überwachung einer Mindestdrehzahl
–
Überwachung einer Maximaldrehzahl
–
Überwachung eines Drehzahlbereichs
Ein Anschluss externer Signalgeber ist nicht erforderlich. Das Sicherheitsschaltgerät wird
parallel zu den Motorphasen angeschlossen.
Das Sicherheitsschaltgerät unterbricht Stromkreise sicherheitsgerichtet.
Siehe
„Sicherer Zustand" auf Seite
Mit entsprechender Beschaltung und geeigneten Zusatzkomponenten (Sensoren und Ak-
toren) unterstützt das Sicherheitsschaltgerät folgende Sicherheitsfunktionen gemäß
EN 61800-5-2:
–
STO (sicher abgeschaltetes Drehmoment)
–
SLS (sicher begrenzte Drehzahl)
–
SSM (sichere Drehzahlüberwachung)
–
SSR (sicherer Geschwindigkeitsbereich)
GEFAHR: Technologie ist nicht für jede Applikation geeignet
– Stellen Sie applikativ sicher, dass mit dem Abschalten des Motors
(STO) die Bewegung gestoppt wird. Anwendungen, in denen die Be-
wegung mit dem Abschalten des Motors (STO) weiterlaufen oder be-
schleunigt werden, z. B. hängende Lasten, eignen sich nicht für eine
sensorlose Messtechnologie.
– Durch das Verfahren der Frequenzmessung wird ein mechanisch blo-
ckierter Motor bzw. ein überlasteter Motor nicht erkannt!
Abhängig von den Einsatzbedingungen erreichen Sie mit dem Sicherheitsschaltgerät
PSR-MM35 innerhalb eines Systems folgende Sicherheitsintegrität:
–
Bis SIL 3 gemäß IEC 61508 und EN 62061
–
Bis Cat. 4/PL e gemäß EN ISO 13849
Damit das Sicherheitsschaltgerät seine sicherheitsrelevanten Aufgaben innerhalb des Sys-
tems erfüllen kann, binden Sie das Sicherheitsschaltgerät korrekt und fehlersicher in den
Ablaufprozess ein.
Die Konfiguration des Sicherheitsschaltgeräts erfolgt über die Konfigurations-Software
PSRmotion.
Siehe
„Konfiguration und Inbetriebnahme" auf Seite
26.
32.
PHOENIX CONTACT
Zu Ihrer Sicherheit
7 / 86
