ARS*-B2-IA*
Installation
Steckverbinder mit Federklemmen: Informationen zu Kabeln und
Anschlüssen
•
Zulässiger Aderquerschnitt: Federklemmen mit flexiblen oder starren Drähten:
0.5 mm
•
Abisolierlänge:: 10 mm ... 11 mm
•
Stellen Sie sicher, dass die Steckverbinder mechanisch verriegelt sind
•
Erforderliches Anzugsdrehmoment zum Anziehen der Halteschrauben: 0.3 Nm
Zusätzlicher Stromversorgungsanschluss
Der Rail Field Switch verfügt über die redundanten Hilfsstromversorgungseingänge PWR A
und PWR B.

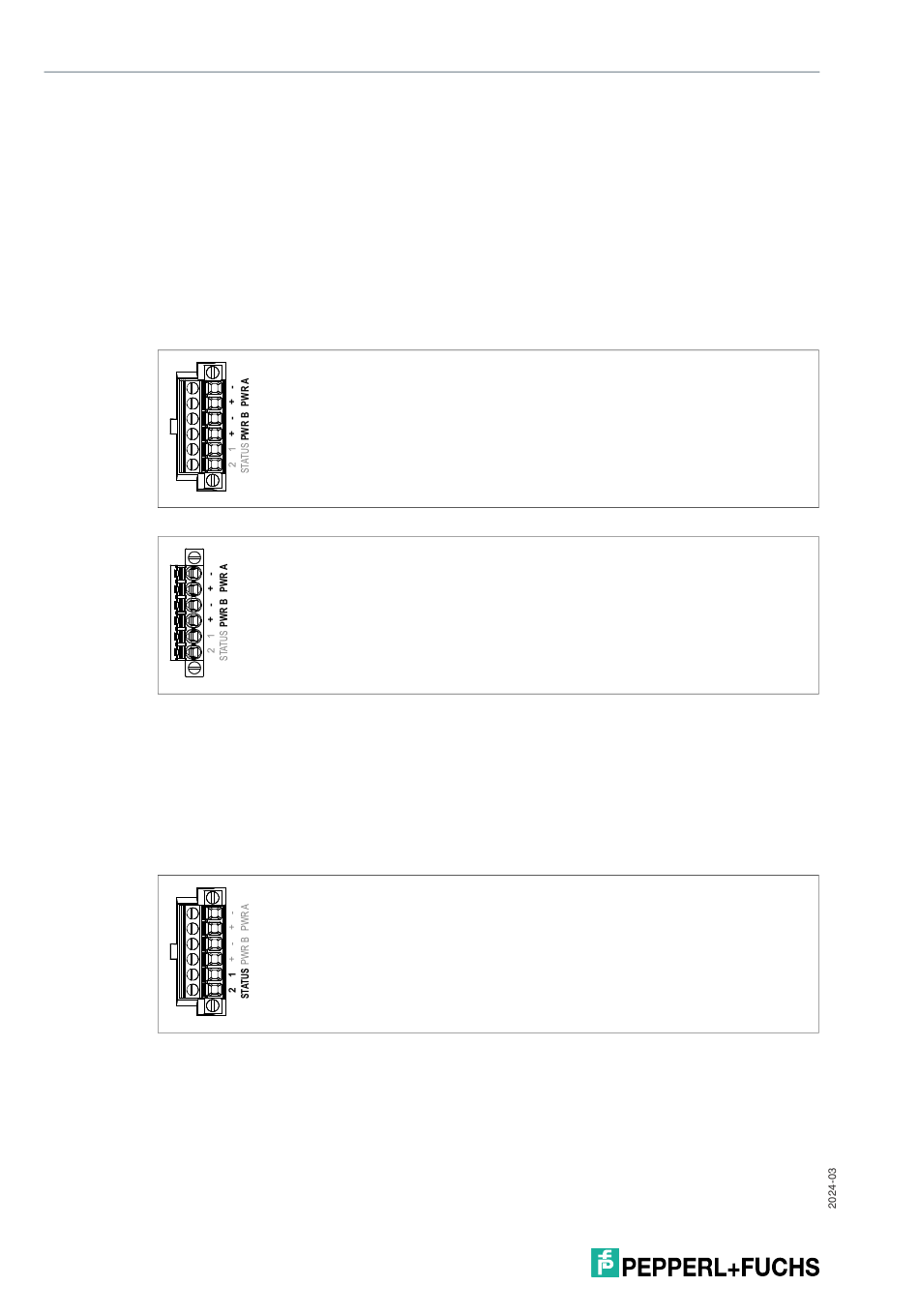

Abbildung 3.6
Abbildung 3.7
Die Rail Field Switches müssen mit einer Gleichspannung versorgt werden, die zwischen U
20 V und 60 V liegt und die Anforderungen an die Schutzkleinspannung (SELV) oder Funkti-
onskleinspannung (mit sicherer Trennung) (PELV) erfüllt und auch unter Fehlerbedingungen
eine maximale Spannung von 60 V DC nicht übersteigt. Am Stromanschluss muss der Lei-
tungsdurchmesser entsprechend dem maximalen Sicherungsschutz der äußeren Beschaltung
gewählt werden.
Statusanzeige Ausgang
Abbildung 3.8
22
2
2
... 2.5 mm
Steckverbinder mit Schraubklemmen
Steckverbinder mit Federklemmen
Steckverbinder mit Schraubklemmen
=
n
