RHS-910
WAECO International
Bedienungsanleitung
AUTOMOTIVE AIRCON SERVICE CENTER
RHS-910
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Waeco RHS-910

Inhaltszusammenfassung für Waeco RHS-910

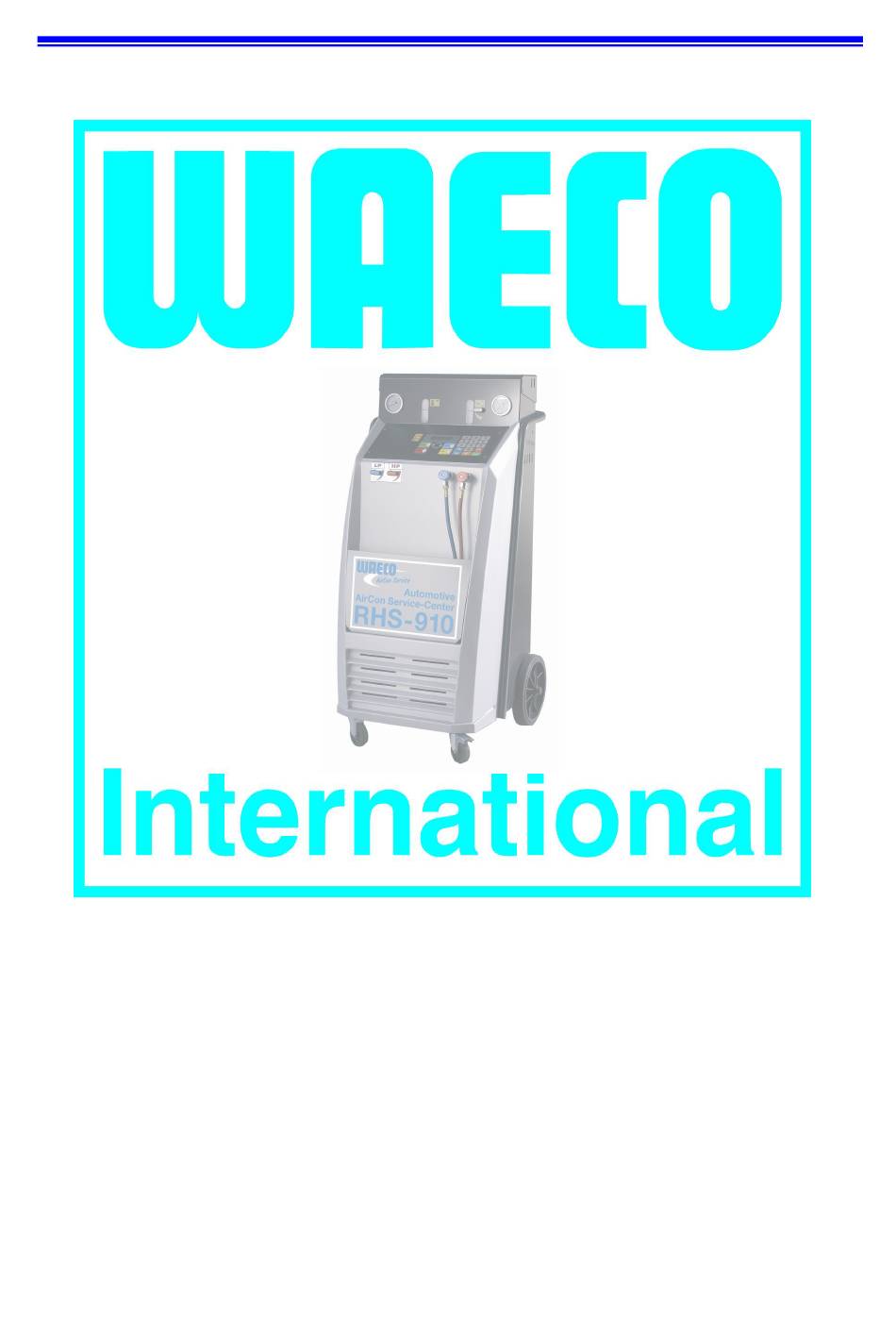

  • Seite 1 RHS-910 WAECO International Bedienungsanleitung AUTOMOTIVE AIRCON SERVICE CENTER RHS-910...

  • Seite 3: Inhaltsverzeichnis

    WAECO International RHS-910 1 Inhaltsverzeichnis Inhaltsverzeichnis ...........................1 Vorwort ..............................3 Die Service-Station ..........................4 Bestimmungsgemäßer Gebrauch....................4 Beschreibung der Servicestation und ihrer Komponenten ............4 Technische Daten..........................8 3.3.1 Eigenschaften ..........................8 3.3.2 Leistung und Verbrauch......................8 3.3.3 Geräuschemissionen ........................8 3.3.4 Technische Daten der verwendeten Werkzeuge ..............8 Sicherheit..............................9...
  • Seite 4 RHS-910 WAECO International Entsorgung ............................24 Entsorgung der Einheit ........................24 Entsorgung der rückgewonnenen Materialien ................24 10 Gerätewartung .............................25 10.1 Kalibrierung der Kältemittelwaage....................25 10.2 Zählerrückstellung ...........................26 10.3 Kalibrierung des Drucksensors.......................29 11 Flussdiagramm............................30 12 Ersatzteilliste ............................31 05/04 Stand...

  • Seite 5: Vorwort

    Angaben betrieben werden; WAECO International haftet nicht für etwaige Schäden an Sachen, Personen und Tieren, die infolge eines nicht ordnungsgemäßen Gebrauchs entstehen. WAECO International behält sich das Recht vor, jederzeit und ohne Ankündigung Änderungen an der Technik und am Design der Service-Station vorzunehmen.

  • Seite 6: Die Service-Station

    Fahrzeugklimaanlagen einzusetzen ist. Das Gerät ist für den Klimaanlagen-Service und die Klimaanlagen-wartung bestimmt. 3.2 Beschreibung der Servicestation und ihrer Komponenten Die RHS-910 besteht aus einer Reihe von internen und externen Komponenten, die in der nachfolgenden Abbildung dargestellt werden. 05/04...
  • Seite 7 WAECO International RHS-910 Led A Led B ENTER STOP Display Led E RUNTER Led I Led H Led G Led C HOCH TASTE HOCH AUSWAHL TASTE RUNTER AUSWAHL TASTE ENTER BESTÄTIGUNG TASTE STOP FUNKTIONSABBRUCH / ZURÜCK IN STAND-BY-MODUS TASTE KORREKTUR...
  • Seite 8 RHS-910 WAECO International 05/04 Stand...
  • Seite 9 WAECO International RHS-910 BESCHREIBUNG BEDIENTASTATUR NETZKABEL LP KUGELVENTIL HP KUGELVENTIL SERVICESCHLAUCH BLAU 3000 mm SERVICESCHLAUCH ROT 3000 mm LP KUPPLUNG HP KUPPLUNG D63 HOCHDRUCKMANOMETER D63 NIEDERDRUCKMANOMETER DRUCKSENSOR KPL DESTILLIERER ÖLABSCHEIDER FILTER KOMPRESSOR VAKUUM PUMPE 60 kg WIEGEZELLE 20/21 250cc ÖLBEHÄLTER...

  • Seite 10: Technische Daten

    RHS-910 WAECO International 3.3 Technische Daten 3.3.1 Eigenschaften Kältemittel: R134a Elektronische Waage für Kältemittel: im Bereich +/- 10 g Elektronisches Vakuummeter: Kl. 1.0 Manometer LP/HP: Kl. 1.6 Fassungsvermögen Innenbehälter: 12,5 L Maximale Füllmenge Innenbehälter: 10 kg Reinigungsfilter: 2 Filter kombiniert Maße:...

  • Seite 11: Sicherheit

    WAECO International RHS-910 4 Sicherheit Die fortgeschrittene Technik, mit der die RHS-910 geplant und gebaut wurde, macht sie zu einer extrem einfach zu bedienenden und zuverlässigen Service-Station. Folglich ist der Bediener keinerlei Gefahr ausgesetzt, sofern er die in diesem Handbuch beschriebenen Sicherheitsregeln befolgt und die Service-Station ordnungsgemäß...

  • Seite 12: Richtlinien Für Die Handhabung Des Verwendeten Kältemittels

    • Kältemittel: Kältemittel R134a verwenden • A/C System: Fahrzeugklimaanlage • Service Station RHS-910: Anlage zum absaugen, recycling, vakuumieren und füllen eines A/C- Systems. • Externer Behälter: Neuer Kältemittelbehälter (R134a), der zur Füllung des Innenbehälters dient. • Interner Kältemittelbehälter: Behälter für die Lagerung des Kältemittels.

  • Seite 13: Vorsichtsmaßnahme Für Die Lagerung Von Kältemittel

    WAECO International RHS-910 4.1.2 Vorsichtsmaßnahme für die Lagerung von Kältemittel Die Service-Station ist ausschließlich für Kältemittel des Typs R134a vorgesehen. Um das Vermischen der Kältemittel zu vermeiden, sind für die Lagerung der verschiedenen Kältemittel separate Flaschen zu verwenden. Die Flaschen dürfen kein Öl oder andere verschmutzte Stoffe enthalten und müssen eine klare Kennzeichnung des enthaltenen Kältemittels aufweisen.

  • Seite 14: Sicherheitsvorrichtungen

    RHS-910 WAECO International 4.2 Sicherheitsvorrichtungen Die RHS-910 ist mit folgenden Sicherheitsvorrichtungen ausgestattet: • Sicherheitsdruckwächter: Schaltet den Kompressor aus, wenn der normale Betriebsdruck überschritten wird. • Überdruckventile • Ein-/Ausschalter: Ermöglicht die Sicherheitsabschaltung bei Wartungsarbeiten. vorhandenen Schutzvorrichtungen dürfen niemals Änderungen vorgenommen werden.

  • Seite 15: Einsatz

    Bereich betätigen Auf unebenen Flächen kann die RHS-910 geneigt und auf den beiden Hinterrädern bewegt werden. Sichern Sie die Station vor dem Umstürzen. Die Station verfügt konstruktionsbedingt über einen tiefen Schwerpunkt, der die Standfestigkeit unterstützt. Jedoch kann ein Umstürzen bei unebener Standfläche bzw.

  • Seite 16: Vorbereitung Für Den Einsatz

    RHS-910 WAECO International 5.3 Vorbereitung für den Einsatz Sobald sich die Service-Station in der Nähe der zu wartenden Klimaanlage befindet, ist sie mit allen vier Rädern auf eine waagerechte Oberfläche zu stellen, um den korrekten Betrieb der integrierten Waage zu gewährleisten.

  • Seite 17: Auffüllen Des Internen Kältemittelbehälters

    Servicekupplung durch drehen im Uhrzeigersinn öffnen. Das Hochdruckmanometer (Pos. 10, Seite 5) zeigt nun den Flaschendruck an. • Ist die RHS-910 im Stand-by-Modus, so müssen Sie die Hoch-Runter-Taste betätigen. • Das Display zeigt - Std- ( Standardprozesablauf) an. Zur Bestätigung ENTER-Taste betätigen.

  • Seite 18: Ablass Nicht Kondensierbarer Gase

    • Das Display zeigt -Str- (Start der Prozesse) an. Die ENTER-Taste zur Bestätigung drücken. Ventil HP (rotes Ventil, Pos. 4, Seite 5 ) öffnen. • Die RHS-910 startet die interne Zylinderfüllung, das Display zeigt das aufsteigende Gewicht an, das im internen Behälter eingefüllt wird.

  • Seite 19: Meldungen

    WAECO International RHS-910 6 Meldungen 6.1 Funktionsmeldungen -Str- Prozesse starten -Oil- Altölablass Frischöleinführung 6.2 Auswahlmeldungen -Std- Standardprogramm -Cod- Schnellstart unter Eingabe eines Codes Cod-- Codeeingabe 6.3 Störungsmeldungen Wenn eine der Stör- /Fehlermeldungen angezeigt wird, ertönt ein Signal. Vor dem Start des Vakuumprozesses erkennt die RHS 910 noch einen Druck in der Klimaanlage.

  • Seite 20: Automatikzyklen

    1. Im Stand-by-Modus die Pfeiltaste auf dem Bediendisplay 2 x nach oben betätigen. 2. Die RHS-910 fordert nun zur Eingabe des Codes( Displayanzeige Cod--) für die Kältemittelfüllmengen auf, mit der die Klimaanlage befüllt werden soll. Der Code kann in dem Datenbank-Handbuch ermittelt werden.

  • Seite 21: Standard-Programm (-Std-)

    WAECO International RHS-910 7.2 Standard-Programm (-Std-) Auswahlmöglichkeiten: • Absaugen/Recyclen • Absaugen/Recyclen - Vakuum erzeugen • Absaugen/Recyclen - Kältemittelfüllung • Absaugen/Recyclen – Vakuum erzeugen - Kältemittelfüllung Diese Prozessverknüpfungen sind mit einem automatischen Altölablass verbunden. Das Altöl wird automatisch abgelassen. Diese Menge im Schauglas ablesen und über Frischöl wieder zuführen.

  • Seite 22: Beispielprozesse

    RHS-910 WAECO International ENTER STOP Display HOCH RUNTER 7.2.1 Beispielprozesse Recyclen 1. HOCH-RUNTER-Taste 1x nach oben betätigen bis Display -Std- anzeigt. 2. ENTER-Taste zur Bestätigung drücken. Der Absaug-/Recyclingprozess wird angezeigt. Das Display zeigt die max. Kältemittelfüllmenge an, die noch in dem internen Behälter eingefüllt werden kann.
  • Seite 23 WAECO International RHS-910 Vakuum erzeugen 1. HOCH-RUNTER-Taste 1x nach oben betätigen bis Display -Std- anzeigt. 2. ENTER-Taste zur Bestätigung drücken. Der Absaug-/Recyclingprozess wird angezeigt. Das Display zeigt die max. Kältemittelfüllmenge an, die noch in dem internen Behälter eingefüllt werden kann.

  • Seite 24: Systembeschreibung Der Einzelnen Phasen

    9. Die eingegebene Menge mit der ENTER-Taste bestätigen. Das Display zeigt nun - Str - an. Nachdem diese Nachricht mit der ENTER-Taste bestätigt wurde, beginnt die RHS-910 mit den Programmablauf. Ohne Auswahl des Prozesses Vakuum erzeugen ist es nicht möglich, Frischöl oder UV-Addititv nachzufüllen.

  • Seite 25: A/C-System-Check

    Die Anlage startet. Das Display zeigt 0000 blinkend – dann erhöht sich schrittweise die Anzeige. Bei Fehlerausgabe siehe Seite 18. 7.4 A/C-System-Check Nach Ende des Kältemittel Füllvorgangs die Klimaanlagenleistung prüfen. Sicherstellen, dass LP-HP-(3-4) Ventile geschlossen sind. A/C-System in Betrieb nehmen. Systemprüfung durchführen (siehe WAECO International Diagnosehandbuch). 05/04 Stand...

  • Seite 26: Lagerung

    RHS-910 WAECO International 8 Lagerung Die Service-Station ist an einem sicheren Ort, mit herausgezogenem Netzstecker, geschützt vor hohen Temperaturen und Feuchtigkeit zu lagern. Sicherstellen, dass die Ventile der internen Flasche geschlossen sind. Bei erneuter Inbetriebnahme die Service-Station erst wieder starten, wenn die Ventile der internen Flasche geöffnet sind.

  • Seite 27: Gerätewartung

    WAECO International RHS-910 10 Gerätewartung ACHTUNG: BITTE WARTUNGSARBEITEN AN DEM GERÄT NUR AUSFÜHREN, NACHDEM SIE DIE NACHFOLGENDEN INSTRUKTIONSANWEISUNGEN GELESEN HABEN. FEHLERHAFT AUSGEFÜHRTE WARTUNGSARBEITEN KÖNNEN ZU GERÄTEFEHLFUNKTIONEN UND SCHÄDEN AN DER EINHEIT FÜHREN. 10.1 Kalibrierung der Kältemittelwaage Gerätefrontabdeckung (Kunststoff) entfernen. Dazu...

  • Seite 28: Zählerrückstellung

    RHS-910 WAECO International 10.2 Zählerrückstellung Wenn im Display die Anzeige - C Oil - erscheint, ist es notwendig, das Vakuumpumpenöl zu wechseln, dabei den Zähler 1 (Vakuumpumpenlaufzeit) zurücksetzen. Zum Ölwechsel bitte nachfolgende Information sorgfältig lesen und beachten: Die nachfolgenden Anleitungsschritte beziehen sich nur auf den Wechsel des Vakuumpumpenöls, andere Arbeiten und Eingriffe an Komponenten in dem...
  • Seite 29 WAECO International RHS-910 1. Die Tasten ENTER / C für 5 Sekunden betätigen. Display zeigt 0000. 2. Die Zahl 0005 eingeben, mit der ENTER-Taste bestätigen. Das Display zeigt nun cont 1. 3. Mit der ENTER-Taste bestätigen. 4. Das Display zeigt nun die gesamte Laufzeit der Vakuumpumpe in Minuten an.
  • Seite 30 RHS-910 WAECO International Mutter Filter Zur Zurücksetzung des Zählers bitte nachfolgende Anweisungen sorgfältig beachten: 1. Tasten ENTER und C für 5 Sekunden betätigen. 2. Display zeigt 0000, die Zahl 0005 eingeben und mit der ENTER-Taste bestätigen. Das Display zeigt Cont 1.

  • Seite 31: Kalibrierung Des Drucksensors

    WAECO International RHS-910 10.3 Kalibrierung des Drucksensors Anleitung zur Kalibrierung des Drucksensors 1. Hauptschalter einschalten. 2. Handabsperrventile LP/HP am Gerät schließen. Stand-by-Modus (das Display zeigt das Gewicht an) 3. Tasten ENTER und C gleichzeitig für 5 sec. drücken. Das Display zeigt „0000“.

  • Seite 32: Flussdiagramm

    RHS-910 WAECO International 11 Flussdiagramm 05/04 Stand...

  • Seite 33: Ersatzteilliste

    Hauptschalter 7420000755 Anschlusskabel 7701102780 Abdeckung 7104000627 7104000573 Weiße Plastikabdeckung Ventil 7301003600 7301001600 Manometer1/15BAR+PSI 63 mm Manometer-1/34BAR+PSI 63 mm 7301200910 RHS-910 Bed.-Einheit 7103003202 Parkstutzen für ND-Kupplung. 7103003103 Parkstutzen für HD-Kupplung. 7101000240 7104000591 Hochdruckkupplung Blaue Plastikabdeckung 7101000141 7104000582 Niederdruckkupplung Rote Plastikabdeckung 7100202530...
  • Seite 34 RHS-910 WAECO International 7301003400 Drucksensor 7420005222 4.5 mm Ventilkern 7400000910 Ventilblock 7420005227 2.5/3 mm Ventilkern 7420005522 Magnetspule 710500550 Rückschlagventil 7420000212 Heizband + O-Ring 05/04 Stand...
  • Seite 35 WAECO International RHS-910 7410009045 WAECO 910 Kompressoreinheit 7420006014 Hochdruckschalter 7105025003 Expansionsventil 7108000200 Filter 7420005945 KIT 4,5 mm Magnetventil 05/04 Stand...
  • Seite 36 RHS-910 WAECO International 7301200990 Komplette Schalteinheit 7301200995 Platine 7100250451 Schlauch mit Rückschlagventil 7505000200 Kältemittelflasche 7100200450 Schlauch mit Absperrventil 7104000564 Ventil 7104000528 Ventil 7104000510 Rote Plastikabdeckung 7105005800 7105015295 Rückschlagventil 16 BAR Sicherheitsventil 7105015125 Ventil NKG 05/04 Stand...
  • Seite 37 WAECO International RHS-910 7301001006 Wiegezelle 60 Kg 7400110950 Verteilereinheit 7100200450 Schlauch 500mm S+S mit Ventil 1/4 7100200225 Schlauch 300mm 90+S 1/4 7100250451 Schlauch mit Rückschlagventil 7420002003 3.0/0.8 Vakuumpumpe 05/04 Stand...
  • Seite 38 RHS-910 WAECO International 7410000052 7410000071 Frischölbehälter Altölbehälter 7701107250 7400111950 Aufkleber-Skala Anschluss komplett 7100200147 Silikonschlauch 05/04 Stand...
  • Seite 40 WAECO Pacific Pty. Ltd. · Burleigh Heads, QLD 4220 · 21 Taree Street · Tel. +61 7 55076000 · Fax +61 7 55221003 WAECO Impex Ltd. · Hong Kong Flat 8-10, 13/F · Good Harvest Ind. Bldg. · 9 Tsun Wen Road · Tel. +852 2 4632750 · Fax +8 52 24639067 WAECO Impex Ltd.
