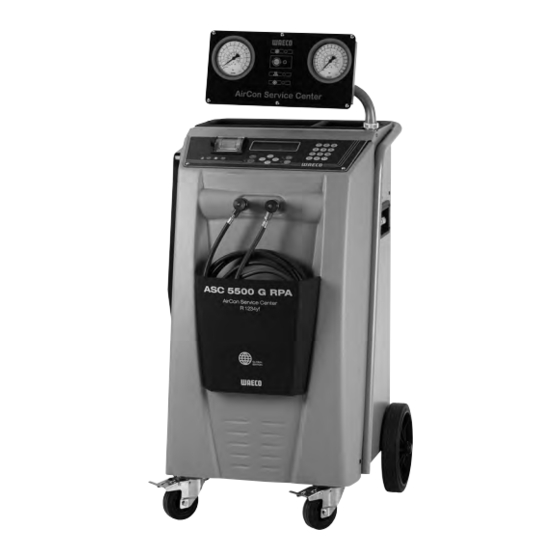

Waeco ASC5500G RPA Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für ASC5500G RPA:
Inhaltsverzeichnis

Werbung

Quicklinks

AirConServiceCenter
ASC5500G RPA
Eichstädt Elektronik - Professionelle Kfz-Klimaservicegeräte - http://www.kfz-klimaservice.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Waeco ASC5500G RPA

Inhaltszusammenfassung für Waeco ASC5500G RPA

  • Seite 1 AirConServiceCenter ASC5500G RPA Eichstädt Elektronik - Professionelle Kfz-Klimaservicegeräte - http://www.kfz-klimaservice.com...

  • Seite 2: Reparatur-Service

    Reparatur & Service 033638-63397 Händler-Anschrift: Eichstädt Elektronik Dipl. Ing. D. Eichstädt Am Kanal 16 D-15562 Rüdersdorf Eichstädt Elektronik - Professionelle Kfz-Klimaservicegeräte - http://www.kfz-klimaservice.com...

  • Seite 3: Inhaltsverzeichnis

    ASC5500G RPA Inhaltsangabe Zu dieser Bedienungsanleitung ......5 Hotline ........... 5 Erklärung der Symbole in dieser Bedienungsanleitung .
  • Seite 4 ASC5500G RPA Betrieb ..........30 Schnellstart.

  • Seite 5: Zu Dieser Bedienungsanleitung

    ASC5500G RPA Zu dieser Bedienungsanleitung Zu dieser Bedienungsanleitung Diese Bedienungsanleitung beschreibt die Klima-Service-Station (AirConServiceCenter) ASC5500G RPA. Diese Bedienungsanleitung richtet sich an Personen, die Wartungen an Fahrzeug-Klimaanlagen durchführen und hierzu die entsprechenden Fachkenntnisse besitzen. Diese Bedienungsanleitung enthält alle erforderlichen Hinweise für einen sicheren und effektiven Betrieb der Klima-Service-Station.

  • Seite 6: Erklärung Der Symbole In Dieser Bedienungsanleitung

    Zu dieser Bedienungsanleitung ASC5500G RPA Erklärung der Symbole in dieser Bedienungs- anleitung WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen. VORSICHT! Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen.

  • Seite 7: Sicherheit

    ASC5500G RPA Sicherheit Sicherheit Der Hersteller übernimmt keine Haftung für Schäden aufgrund folgender Punkte:  Montage- oder Anschlussfehler  Beschädigungen am Produkt durch mechanische Einflüsse und Überspannungen  Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller  Verwendung für andere als die in der Anleitung beschriebenen Zwecke und Betriebsmittel ...

  • Seite 8: Sicherheit Beim Betrieb Des Gerätes

    Kältemitteln gemischt, kann dies zu Schäden am AirConServiceCenter beziehungsweise an der Fahrzeug-Klimaanlage führen. Verwenden Sie ausschließlich WAECO UV-Additive. Werden andere UV-Additive eingesetzt, kann dies zu Schäden am AirConServiceCenter führen. Es entfällt jegliche Garantie. Stellen Sie vor dem Ausschalten des AirConServiceCenters sicher, dass das gewählte Programm beendet ist und dass alle Ventile geschlossen...

  • Seite 9: Sicherheit Im Umgang Mit Dem Kältemittel

    ASC5500G RPA Sicherheit Sicherheit im Umgang mit dem Kältemittel Wartungsarbeiten an der Fahrzeugklimaanlage dürfen nicht bei betriebs- warmen Motor durchgeführt werden. Für Wartungen an der Fahrzeugklimaanlage muss die Oberflächen- temperatur von Anbauteilen oder umgebender Teile kleiner als 405 °C sein.

  • Seite 10: Betriebliche Maßnahmen Beim Einsatz Des Geräts

    Sicherheit ASC5500G RPA Betriebliche Maßnahmen beim Einsatz des Geräts Der Betreiber muss gemäß TRG 402 für jede Füllanlage (AirConServiceCenter) eine Betriebsanweisung erstellen. Anhand dieser Betriebsanweisung müssen die Beschäftigten im Umgang mit dem Gerät unterwiesen werden. Der Betreiber muss dafür Sorge tragen, dass die Beschäftigten mindestens einmal jährlich in folgenden Punkten unterwiesen werden:...

  • Seite 11: Sicherheitsvorrichtungen

    ASC5500G RPA Lieferumfang Sicherheitsvorrichtungen  Sicherheitsdruckwächter: Schaltet den Kompressor aus, wenn der normale Betriebsdruck überschritten wird.  Überdruckventile: Zusätzliche Sicherheitsvorrichtung, um ein Bersten von Leitungen oder Behältern zu verhindern, falls der Überdruck trotz des Sicherheitsdruckwächters weiter steigt.  Lüfter und E-Box (Verzögerungsschaltung): Prüft beim Start, ob die Lüfter funktionieren.

  • Seite 12: Zubehör

    8885400065 Vakuumpumpenöl, 1000 ml 8887200018 Bestimmungsgemäße Verwendung Das AirConServiceCenter ASC5500G RPA (Artikelnummer: 9103301882) ist für Wartungen an Fahrzeug-Klimaanlagen bestimmt. Das Gerät ist für den kommerziellen Einsatz ausgelegt. Die Bedienung des AirConServiceCenters darf nur durch Personen erfolgen, welche die entsprechenden Fachkenntnisse zur Wartung von Klimaanlagen besitzen.

  • Seite 13: Das Airconservicecenter Im Überblick

    ASC5500G RPA Das AirConServiceCenter im Überblick Das AirConServiceCenter im Überblick Vorderseite Niederdruckmanometer Statusleuchte Rot „Füllen“ Statusleuchte Blau „Evakuieren“ Statusleuchte Gelb „ECO Tiefenentleerung“ Statusleuchte Grün „Absaugen“ Hochdruckmanometer Display Bedientastatur Gasanalyse-Einheit 10 Frontabdeckung Eichstädt Elektronik - Professionelle Kfz-Klimaservicegeräte - http://www.kfz-klimaservice.com...
  • Seite 14 Das AirConServiceCenter im Überblick ASC5500G RPA 11 Lüfter Vakuumpumpe 12 Feststellbare Vorderräder 13 Serviceschlauch Niederdruckanschluss (blau) 14 Serviceschlauch Hochdruckanschluss (rot) 15 Servicekupplung für Hochdruckanschluss (rot) 16 Servicekupplung für Niederdruckanschluss (blau) 17 Drucker 18 USB-Anschluss 19 Anzeigeeinheit Eichstädt Elektronik - Professionelle Kfz-Klimaservicegeräte - http://www.kfz-klimaservice.com...

  • Seite 15: Rückseite Und Seitenansicht

    ASC5500G RPA Das AirConServiceCenter im Überblick Rückseite und Seitenansicht 20 Frischöldose (100 ml) 21 Behälter für UV-Additiv (nicht im Lieferumfang enthalten) 22 Patentierter Altölbehälter 23 Abdeckklappe 24 Hauptschalter 25 Lüfter Eichstädt Elektronik - Professionelle Kfz-Klimaservicegeräte - http://www.kfz-klimaservice.com...

  • Seite 16: Erste Inbetriebnahme

    Erste Inbetriebnahme ASC5500G RPA Erste Inbetriebnahme Ablauf der internen Dichtheitsprüfung Täglich wird die interne Gerätedruckprüfung automatisch durchgeführt.  Als erstes wird getestet, ob die Serviceschläuche an eine Klima- anlage angeschlossen sind oder ob evtl. die Servicekuppler nicht montiert sind.  Wenn noch Druck auf den Schläuchen vorhanden ist, wird ein Fehler ausgegeben.

  • Seite 17: Stand-By-Menü

    ASC5500G RPA Erste Inbetriebnahme Dann wird folgende Meldung angezeigt: interner Tankdruck Warten ✓ Anschließend läuft ein Software-Test des AirConServiceCenters. Software Test Warten ✓ Danach läuft eine Dichtheitsprüfung. Dichtheitsprüfung Warten ✓ Zum Abschluss des Startvorgangs zeigt das AirConServiceCenter das Standby-Menü: Kältemittel XXXX Frischöl...

  • Seite 18: Sprachauswahl

    Erste Inbetriebnahme ASC5500G RPA Sprachauswahl 1. Pfeiltasten  oder  drücken, um ins Grundmenü zu gelangen. 2. Im Grundmenü mit den Pfeiltasten  oder  „Weitere Menues“ wählen: Schnellstart Einzelne Prozesse Weitere Menues ENTER-OK 3. Zur Bestätigung ENTER drücken. 4. Mit der Pfeiltaste  „Service“ wählen.

  • Seite 19: Lautstärke Des Buzzers Einstellen

    ASC5500G RPA Erste Inbetriebnahme Lautstärke des Buzzers einstellen 1. Pfeiltasten  oder  drücken, um ins Grundmenü zu gelangen. 2. Im Grundmenü mit den Pfeiltasten  oder  „Weitere Menues“ wählen: Schnellstart Einzelne Prozesse Weitere Menues ENTER-OK 3. Zur Bestätigung ENTER drücken.

  • Seite 20: Firmendaten Eingeben

    Erste Inbetriebnahme ASC5500G RPA Firmendaten eingeben Die Firmendaten werden mit jedem Serviceprotokoll ausgedruckt. 1. Im Grundmenü mit den Pfeiltasten  oder  „Weitere Menues“ wählen: Schnellstart Einzelne Prozesse Weitere Menues ENTER-OK 2. Zur Bestätigung ENTER drücken. 3. Mit der Pfeiltaste  „Service“ wählen.

  • Seite 21: Datum Und Uhrzeit Eingeben

    ASC5500G RPA Erste Inbetriebnahme Datum und Uhrzeit eingeben Datum und Uhrzeit werden zusammen mit den Firmendaten mit jedem Serviceprotokoll ausgedruckt. 1. Im Grundmenü mit den Pfeiltasten  oder  „Weitere Menues“ wählen: Schnellstart Einzelne Prozesse Weitere Menues ENTER-OK 2. Zur Bestätigung ENTER drücken.

  • Seite 22: Vorgabewerte Ändern

    Erste Inbetriebnahme ASC5500G RPA Vorgabewerte ändern Das AirConServiceCenter hat voreingestellte Werte für die wichtigsten Servicearbeiten. Diese Vorgabewerte erscheinen automatisch beim Auf- rufen der entsprechenden Menüs. Die folgenden Vorgabewerte können an den speziellen Bedarf angepasst werden: Parameter Vorgabe ab Werk Wartezeit für den Druckanstieg Min.

  • Seite 23: Behälter Für Öle Und Uv-Additiv Einsetzen

    ASC5500G RPA Erste Inbetriebnahme 7.10 Behälter für Öle und UV-Additiv einsetzen HINWEIS Verwenden Sie ausschließlich für R-1234yf freigegebene Öle und UV- Additive. Beachten Sie die Hinweise des Fahrzeugherstellers. Die aktuellen Bestandsmengen werden im Stand-by-Menü angezeigt. 1. Abdeckklappe (23) an der linken Seite öffnen und Behälter an den Schnellverschlüssen aufstecken:...

  • Seite 24: Behältergröße Eingeben

    Erste Inbetriebnahme ASC5500G RPA 7.11 Behältergröße eingeben Für Frischöl und UV-Kontrastmittel können Behälter mit 500 ml (B) oder 250 ml (C) (Zubehör) verwendet werden. Die entsprechende Behälter- größe muss in das AirConServiceCenter eingegeben werden. 1. Im Grundmenü mit den Pfeiltasten  oder  „Weitere Menues“...

  • Seite 25: Kältemittel Analysieren

    ASC5500G RPA Erste Inbetriebnahme 7.12 Kältemittel analysieren HINWEIS Das AirConServiceCenter analysiert den Reinheitsgrad des Kälte- mittels vor dem Absaugen. Sollte dieser unter 95 %, liegen, nimmt das Gerät das Kältemittel nicht an. Vor jedem Absaugen aus dem Fahrzeug oder vor dem Befüllen des inter- nen Kältemittelbehälters startet die Kältemittelanalyse automatisch.

  • Seite 26: Kältemittelanalyse Nicht Bestanden

    Erste Inbetriebnahme ASC5500G RPA 7.12.2 Kältemittelanalyse nicht bestanden Wenn das Kältemittel die Analyse nicht bestanden hat, zeigt das AirConServiceCenter folgendes an: Kältemittelanalyse nicht ok Erneut versuchen? ENTER-OK Nein 1. „Erneut versuchen“ mit ENTER bestätigen. Das AirConServiceCenter prüft insgesamt bis zu dreimal. Wenn auch der...

  • Seite 27: Analyseeinheit Verifizieren

    ASC5500G RPA Erste Inbetriebnahme 7.13 Analyseeinheit verifizieren Mit diesem Schritt wird mit frischem R-1234yf getestet, ob die Analyse- einheit des AirConServiceCenters richtig funktioniert. 1. AirConServiceCenter zur Verifizierung an einer neuen Kältemittel- flasche mit R-1234yf anschließen und die Analyse durchführen, siehe Abbildung: AirConServiceCenter zur Verifizierung an einer neuen Kältemittelflasche mit R-1234yf anschließen...

  • Seite 28: Auffüllen Des Internen Kältemittelbehälters

    Erste Inbetriebnahme ASC5500G RPA 7.14 Auffüllen des internen Kältemittelbehälters HINWEIS Das AirConServiceCenter analysiert den Reinheitsgrad des Kälte- mittels. Sollte dieser unter 95 %, liegen, nimmt das Gerät das Kälte- mittel nicht an. Das verunreinigte Gemisch muss extern entsorgt werden. Wenn das AirConServiceCenter das erste Mal in Betrieb genommen wird, muss der interne Kältemittelbehälter aus einer externen Kältemittel-...
  • Seite 29 ASC5500G RPA Erste Inbetriebnahme 3. Mit den Pfeiltasten  oder  „Int. Flasche füllen“ wählen: Int.Flasche füllen A/C spülen Nullpunkt Waagen Service 4. Zur Bestätigung ENTER drücken. 5. Zum weiteren Vorgehen den Hinweisen im Display und hier folgen: HD-Schlauch mit ext.

  • Seite 30: Betrieb

    Betrieb ASC5500G RPA Betrieb ACHTUNG! Während der Klimaservice durchgeführt wird, müssen Motor und Klima- anlage abgestellt sein. Schnellstart HINWEIS Mit dem Menü „Schnellstart“ wird ein vollautomatischer Klimaservice durchgeführt. Es muss nur die Füllmenge nach dem Füllmengen- aufkleber im Fahrzeug eingegeben werden.
  • Seite 31 ASC5500G RPA Betrieb 3. Im Grundmenü mit den Pfeiltasten  oder  „Schnellstart“ wählen: Schnellstart Einzelne Prozesse Weitere Menues ENTER-OK 4. Zur Bestätigung ENTER drücken. 5. Mit der Bedientastatur (8) und den Pfeiltasten Fahrzeugdaten ein- geben. 6. Zur Bestätigung ENTER drücken.

  • Seite 32: Benutzercodes

    Betrieb ASC5500G RPA Benutzercodes Es besteht die Möglichkeit, die Klima-Service-Station mit persönlichen Benutzercodes vor unbefugtem Zugriff zu schützen. Wenn die Funktion aktiviert ist, wird nach dem Einschalten der Benutzercode abgefragt, ohne den man die Station nicht mehr starten kann. Es können bis zu 10 verschiedene Benutzer mit individuellen Codes angelegt werden.
  • Seite 33 ASC5500G RPA Betrieb 7. Neuen Administratorcode bestätigen: ADM AREA Confirm new code ---- 8. Mit den Pfeiltasten  oder  den jeweiligen Benutzer wählen: ADM AREA User number 9. Den vierstelligen individuellen Benutzercode anlegen (Wird hier ein Code angelegt, kann das Gerät nur noch mit diesem Code in Betrieb genommen werden).

  • Seite 34: Benutzercode Eingeben

    Betrieb ASC5500G RPA 8.2.2 Benutzercode eingeben Beim Einschalten der Klima-Service-Station werden die Gerätedaten auf dem Display angezeigt. Sind Benutzercodes angelegt, so muss nun ein Code eingegeben werden, um die Station freizugeben. 1. Den jeweiligen Benutzercode eingeben. ENTER USER CODE ---- Bei Eingabe eines falschen Benutzercodes wird folgender Fehler- meldung angezeigt.

  • Seite 35: Persönliche Datenbank Anlegen

    ASC5500G RPA Betrieb Persönliche Datenbank anlegen In dieser Datenbank können bis zu 100 kundenspezifische Fahrzeuge mit den dazugehörigen Füllmengen angelegt werden. 1. Im Grundmenü mit den Pfeiltasten  oder  „Schnellstart“ wählen: Schnellstart Einzelne Prozesse Weitere Menues ENTER-OK 2. Zur Bestätigung ENTER drücken.
  • Seite 36 Betrieb ASC5500G RPA 9. Die Kältemittelfüllmenge eingeben und mit ENTER bestätigen. AUDI A4 (8E) 2000 - 2004 ✓ Der Eintrag ist angelegt. AUDI A4 (8E) Sie können nun einen einen weiteren Eintrag anlegen (mit den Pfeil- tasten auswählen, dann wie beschrieben) oder mit der Taste „STOP“...

  • Seite 37: Kältemittelverbrauch Auf Usb-Stick Übertragen

    ASC5500G RPA Betrieb Kältemittelverbrauch auf USB-Stick übertragen Jedes Mal wenn ein Absaug- oder Füllvorgang (einzelner Prozess oder vollautomatisch) abgeschlossen wird, speichert die Station sämtliche zugehörigen Daten im internen Speicher. Aus diesen Daten kann ein Report generiert und auf einen USB-Stick übertragen werden.

  • Seite 38: Kältemittelverbrauch Anzeigen

    Betrieb ASC5500G RPA 8.4.2 Manueller Report Sie können jederzeit manuell einen Monats- oder Jahresreport auf einen USB-Stick übertragen. 1. Den USB-Stick in den USB-Anschluss (16) stecken. 2. Im Grundmenü mit den Pfeiltasten  oder  „Weitere Menues“ wählen: Schnellstart Einzelne Prozesse...
  • Seite 39 ASC5500G RPA Betrieb 4. Passwort „9051“ eingeben und mit ENTER bestätigen: Service ---- 5. Mit den Pfeiltasten  oder  das gewünschte Jahr wählen und mit ENTER bestätigen: 2017 Beispiel Von Klimaanlagen Total 2017 18650 PRINT STOP-EXIT „Von Klimaanlagen“ zeigt die Menge des abgesaugten Kältemittels an.

  • Seite 40: Klimaanlagentest Ohne Kältemittelservice

    Betrieb ASC5500G RPA Klimaanlagentest ohne Kältemittelservice HINWEIS Der Klimaanlagentest kann nur bei Fahrzeugen durchgeführt werden, die mit einem Niederdruck- und einem Hochdruckanschluss, bzw. nur mit einem Niederdruckanschluss ausgestattet sind. Wird an einer Fahrzeugklimaanlage ausschließlich ein Funktionstest durchgeführt (ohne Kältemittel abzusaugen und zu recyceln), würde nach Abschluss dieses Tests das in den Serviceschläuchen des Klimagerätes...
  • Seite 41 ASC5500G RPA Betrieb 8. Zum Beenden des Klimaanlagentests STOP drücken. HD-Schnellkupplung von der Klimaanlage entfernen! ENTER-OK 9. HD-Schnellkupplung schließen und von der Klimaanlage entfernen. HINWEIS Wenn Sie zum Entkoppeln der HD-Schnellkupplung den Fahrzeug- motor abgestellt haben, so starten Sie diesen erneut und schalten Sie die Klimaanlage ein.

  • Seite 42: Einzelne Prozesse

    Betrieb ASC5500G RPA Einzelne Prozesse HINWEIS Mit dem Menü „Einzelne Prozesse“ wird der Klimaservice Schritt für Schritt durchgeführt. Es können dieselben Prozesse wie beim Schnell- start durchgeführt werden, einzelne Prozesse können jedoch ausgelas- sen werden. Außerdem können zu jedem Prozess die jeweiligen Werte individuell über die Tastatur eingegeben werden.
  • Seite 43 ASC5500G RPA Betrieb 8.7.1 Absaugvorgang 1. Gewünschte Einstellungen wählen und mit ENTER bestätigen. Klimaanlage entleeren? Nein ENTER-OK STOP-EXIT 2. Wenn „Klimaanlage entleeren“ gewählt wurde, im folgenden Menü die gewünschte Wartezeit für den Druckanstieg eingeben (Standard 1 min) und mit ENTER bestätigen, ansonsten weiter mit Kapitel „Vakuumvorgang“...
  • Seite 44 Betrieb ASC5500G RPA 8.7.3 Füllvorgang 1. Gewünschte Einstellungen wählen und mit ENTER bestätigen. Klimaanlage befüllen? Nein ENTER-OK STOP-EXIT 2. Wenn „Klimaanlage befüllen“ gewählt wurde, die gewünschten Werte eingeben, ansonsten weiter mit Kapitel „Anschlüsse wählen“ auf Seite 45. 3. Die Menge des Kältemittelöls eingeben, die zuvor abgesaugt wurde oder die benötigt wird.

  • Seite 45: Anschlüsse Wählen

    ASC5500G RPA Betrieb 8.7.4 Anschlüsse wählen 1. Parameter nach den vorhandenen Anschlüssen der Klimaanlage wählen: – Klimaanlage hat Hochdruck- und Niederdruckanschluss: ND / HD wählen. – Klimaanlage hat nur Hochdruckanschluss: HD wählen. – Klimaanlage hat nur Niederdruckanschluss: ND wählen. 2. Mit ENTER bestätigen.

  • Seite 46: Klimaanlage Spülen

    Betrieb ASC5500G RPA Klimaanlage spülen HINWEIS Mit dem Menü „A/C Spülen“ wird die Fahrzeug-Klimaanlage mit frischem Kältemittel gespült. Das Spülen ist vor allem geeignet, um altes Kompressoröl zu ersetzen oder um metallische Rückstände weit- gehend aus der Anlage zu entfernen.
  • Seite 47 ASC5500G RPA Betrieb 11. Komponenten des Systems vom Kühlkreislauf trennen, die nicht gespült werden können. Diese Komponenten sind zum Beispiel: – Kompressor – Leitungsfilter – Festdrossel – Sammelbehälter – Filtertrockner – Expansionsventil 12. Die zu spülenden Komponenten der Fahrzeug-Klimaanlage nach Herstellervorgabe über spezielle Adapter mit den Service-...
  • Seite 48 Betrieb ASC5500G RPA 20. Vor jeder Arbeit an einer Fahrzeugklimaanlage muss eine Dichtheits- prüfung durchgeführt werden. Beim Spülvorgang wird der Spülkreis- lauf mit einer Probefüllung Kältemittel befüllt. Über einen Zeitraum von 5 Minuten muss der Druck im Spülkreislauf konstant bleiben. Die Durchführung des Spülvorgangs ist nur möglich, wenn dieser Test...

  • Seite 49: Servicearbeiten

    ASC5500G RPA Servicearbeiten 32. Serviceschläuche (13) und (14) abkuppeln und zur Bestätigung ENTER drücken. Die Serviceschläuche werden nun geleert. Anschließend ist das Gerät für weitere Einsätze betriebsbereit. 33. Ventilkappen auf die Anschlüsse der Fahrzeug-Klimaanlage auf- schrauben. Servicearbeiten Dichtheitsprüfung Führen Sie zusätzlich zur internen Dichtheitsprüfung des AirConServiceCenters jedes halbe Jahr eine Dichtheitsprüfung mit...
  • Seite 50 Servicearbeiten ASC5500G RPA ✓ Es erscheint die Aufforderung, die Behälter von der Waage zu nehmen: Alle 3 Öl/UV- Behälter von den Waagen nehmen! ENTER-OK STOP-EXIT 4. Um die Nullpunkte der Waagen für die Öle und das UV-Additiv zu überprüfen, Abdeckklappe (23) an der linken Seite öffnen und Behälter an den Schnellverschlüssen abnehmen:...

  • Seite 51: Trockner-Filter Wechseln

    ASC5500G RPA Servicearbeiten Trockner-Filter wechseln 1. Im Grundmenü mit den Pfeiltasten  oder  „Einzelne Prozesse“ wählen: Schnellstart Einzelne Prozesse Weitere Menues ENTER-OK 2. Zur Bestätigung ENTER drücken. 3. Abfrage nach „KFZ-Daten“ etc. überspringen. 4. „Klimaanlage entleeren“ wählen. 5. „Wartezeit für den Druckanstieg“ auf „1“ stellen.
  • Seite 52 Servicearbeiten ASC5500G RPA Die folgenden Schritte dürfen nur von fachkundigem Personal durchge- führt werden. Tragen Sie Schutzhandschuhe und -brille. 12. Schraube (D) aus der Halterung herausdrehen und Trocknerfilter gerade herausziehen. 13. O-Ringe (E) ersetzen. Neue O-Ringe vor dem Einbau mit Kälte- mittelöl benetzen.

  • Seite 53: Wartung Filter

    ASC5500G RPA Servicearbeiten Wartung Filter HINWEIS Nach dem Erledigen der Servicearbeiten müssen Sie die jeweiligen Servicemeldungen löschen (Zähler zurücksetzen). Wechseln Sie hierzu in das Menü „Weitere Menues“ – „Service“ und geben Sie hier den Code „7782“ ein. Mit den Pfeiltasten  oder  den gewünschten Ein- trag wählen und mit ENTER bestätigen.

  • Seite 54: Eingabe Filtercode

    Servicearbeiten ASC5500G RPA Service erledigt: 08/03/17 Anzahl STOP-EXIT „Service erledigt“ zeigt die Menge der Servicearbeiten an, die seit der letzten Rückstellung (siehe Datum) mit dem Klimaservicegerät durchge- führt wurden. 9.4.1 Eingabe Filtercode Um den Zähler des Filters zurück zu setzten, ist die Eingabe eines 12-stel- ligen Codes notwendig.
  • Seite 55 ASC5500G RPA Servicearbeiten 4. Mit den Pfeiltasten  oder  „Service“ wählen: Int.Flasche füllen A/C spülen. Nullpunkt Waagen Service 5. Zur Bestätigung ENTER drücken. 6. Passwort „2224“ eingeben. 7. „Drucksensor“ mit ENTER bestätigen. 8. Zum weiteren Vorgehen den Hinweisen im Display folgen: –...

  • Seite 56: Vakuumpumpenöl Wechseln

    Servicearbeiten ASC5500G RPA Vakuumpumpenöl wechseln WARNUNG! Schalten Sie vor dem Öffnen des Gehäuses das AirConServiceCenter aus und ziehen Sie den Netzstecker. 1. Lassen Sie die Vakuumpumpe vor dem Ölwechsel etwa 10 Minuten laufen (manuell über die Menüauswahl). Die folgenden Schritte dürfen nur von fachkundigem Personal durchge- führt werden.
  • Seite 57 ASC5500G RPA Servicearbeiten 3. Gefäß, ausreichend für mindestens ½ Liter, unter das AirConServiceCenter stellen. Das Öl aus der Vakuumpumpe fließt beim Ablassen durch die Öffnung (I) im Boden des Geräts. 4. Öleinfüllschraube (G) herausdrehen. 5. Zum Ölablassen, Ölablassschraube (J) herausdrehen.
  • Seite 58 Servicearbeiten ASC5500G RPA Von Klimaanlagen 07/03/17 4155 STOP-EXIT „von Klimaanlagen“ gibt an, wie viel Gramm Kältemittel seit der Produk- tion des Gerätes (siehe Datum) über den Menüpunkt „Schnellstart“ oder auch „Einzelne Prozesse“ aus Klimaanlagen abgesaugt wurde. von ext. Flaschen 07/03/17...

  • Seite 59: Zählerstände

    ASC5500G RPA Servicearbeiten Zählerstände HINWEIS Das Gerät speichert verschiedene Zählerstände ab. Um die Totalwerte abzurufen – fortlaufend, seitdem das Gerät produziert wurde – gehen Sie in das Menü „Weitere Menues“ – „Service“ und geben Sie hier den Code „7783“ ein. Mit den Pfeiltasten  oder  den gewünschten Eintrag wählen.

  • Seite 60: Füllmengenkorrektur Bei Längeren Serviceschläuchen

    Servicearbeiten ASC5500G RPA Service erledigt: 07/03/17 Anzahl STOP-EXIT „Service erledigt“ zeigt die Menge der Servicearbeiten an, die seit der letzten Rückstellung (siehe Datum) mit dem Klimaservicegerät durchge- führt wurden. Füllmengenkorrektur bei längeren Serviceschläuchen HINWEIS  Sollen längere oder kürzere Serviceschläuche für das Gerät einge- setzt werden, ist es erforderlich, die Füllmengen den neuen...

  • Seite 61: Softwareupdate Über Usb Durchführen

    ASC5500G RPA Servicearbeiten Softwareupdate über USB durchführen Das Softwareupdate erfolgt über einen USB-Stick. HINWEIS Der USB-Stick muss mit dem Dateisystem FAT32 formatiert sein. Beim Softwareupdate werden folgende Daten in den internen Speicher der Station gespeichert:  aktuelle Software des AirConServiceCenters ...

  • Seite 62: Druckerpapier Erneuern

    Servicearbeiten ASC5500G RPA 3. Zum Aktualisieren der Software oder Datenbank ENTER drücken. ✓ Die Station zeigt Fortschritt der Aktualisierung an: Wait... Erase flash... Erased! Writing 63488 762751 Nach der Aktualisierung stellt die Station die Werkseinstellungen ein: Wait! loading default parameters Anschließend startet die Station neu, und das Stand-by-Menü...

  • Seite 63: Altölbehälter Wechseln

    ASC5500G RPA Servicearbeiten 9.11 Altölbehälter wechseln HINWEIS  Tauschen Sie den Altölbehälter und den O-Ring im Deckel alle 6 Monate.  Wenn der Altölbehälter beschädigt ist, tauschen Sie ihn sofort aus. Der Altölbehälter (22) ist auch bei Unter- und Überdruck dicht. Ein Sicherheitsventil gewährleistet den sicheren Betrieb.

  • Seite 64: Reinigung Und Pflege

    Servicearbeiten ASC5500G RPA 3. Altölbehälter (O) und O-Ring (P) austauschen. 4. Beim Aufsetzen des Deckels (N) auf die korrekte Positionierung der Nase (Q) achten. 5. Altölbehälter am Schnellverschluss aufstecken. 9.12 Reinigung und Pflege  Reinigen Sie das Gehäuse bei Bedarf mit einem feuchten Tuch.

  • Seite 65: Entsorgung

    ASC5500G RPA Entsorgung Entsorgung 10.1 Entsorgung der rückgewonnenen Flüssigkeiten HINWEIS Verbrauchtes Öl ist Sondermüll. Mischen Sie verbrauchtes Öl nicht mit anderen Flüssigkeiten. Bewahren Sie verbrauchtes Öl bis zur Entsorgung in geeigneten Behältern auf. 10.2 Verpackungsmaterial entsorgen  Führen Sie Verpackungsmaterial aus Karton der Altpapier- Sammlung zu.

  • Seite 66: Was Tun, Wenn

    Was tun, wenn? ASC5500G RPA Was tun, wenn? Störung Ursache Abhilfe Im Display erscheint Normale Meldung während Zum Fortfahren ENTER für des Recyclingprozesses. drei Sekunden betätigen. „Achtung! Max. Druck in der internen Falls die Meldung wiederholt Flasche“ erscheint, Service benach- richtigen.
  • Seite 67 ASC5500G RPA Was tun, wenn? Störung Ursache Abhilfe Im Display erscheint Meldung während der UV-Additivbehälter auffüllen. Prozesseingabe, wenn die „UV-Additivbehälter Menge des UV-Additiv- auffüllen!“ behälters nicht ausreicht, um den Prozess zu beenden. Im Display erscheint Meldung während der Frischölbehälter mit Prozesseingabe, wenn die geeigneter Ölsorte auffüllen.
  • Seite 68 Was tun, wenn? ASC5500G RPA Störung Ursache Abhilfe Im Display erscheint Klimaanlage ist undicht. Es Undichtheit beseitigen. ist noch Kältemittel in der „Error 02“ Klimaanlage vorhanden. Im Display erscheint Niederdruckanschluss Niederdruckschlauch an den während des Spülvorgangs Spülkasten anschließen und „Error 09“...
  • Seite 69 ASC5500G RPA Was tun, wenn? Störung Ursache Abhilfe Im Display erscheint Nicht genügend Druck für Gerät auf grobe Undichtig- Kältemitteldruckprüfung. keiten prüfen. „Error 25“ Kältemittelbestand prüfen. Beträgt die Umgebungs- temperatur mehr als 10 °C? Im Display erscheint Druckabfall während der Gerät auf Undichtigkeiten...
  • Seite 70 Was tun, wenn? ASC5500G RPA Störung Ursache Abhilfe Im Display erscheint Die Messwerte sind instabil. Mögliche elektrische Stör- quellen wie z. B. Mobil- „00001“ telefone oder Schweißgeräte vom Gerät fernhalten. Im Display erscheint Die Messwerte sind unver- Mögliche elektrische Stör- hältnismäßig hoch.

  • Seite 71: Technische Daten

    ASC5500G RPA Technische Daten Technische Daten AirConServiceCenter ASC5500G RPA Artikelnummer: 9103301882 Maße (Breite x Höhe x Tiefe): 560 mm x 1300 mm x 650 mm Gewicht: 100 kg Stromversorgung: 230 V/240 V – 50 Hz/60 Hz Absaugmenge des Kältemittels: 30 kg / Std...
