Basic Nizza Bedienungs- Und Montageanleitung Seite 7

524848_561642_525147_TBA_IM_Basic_B.pdf

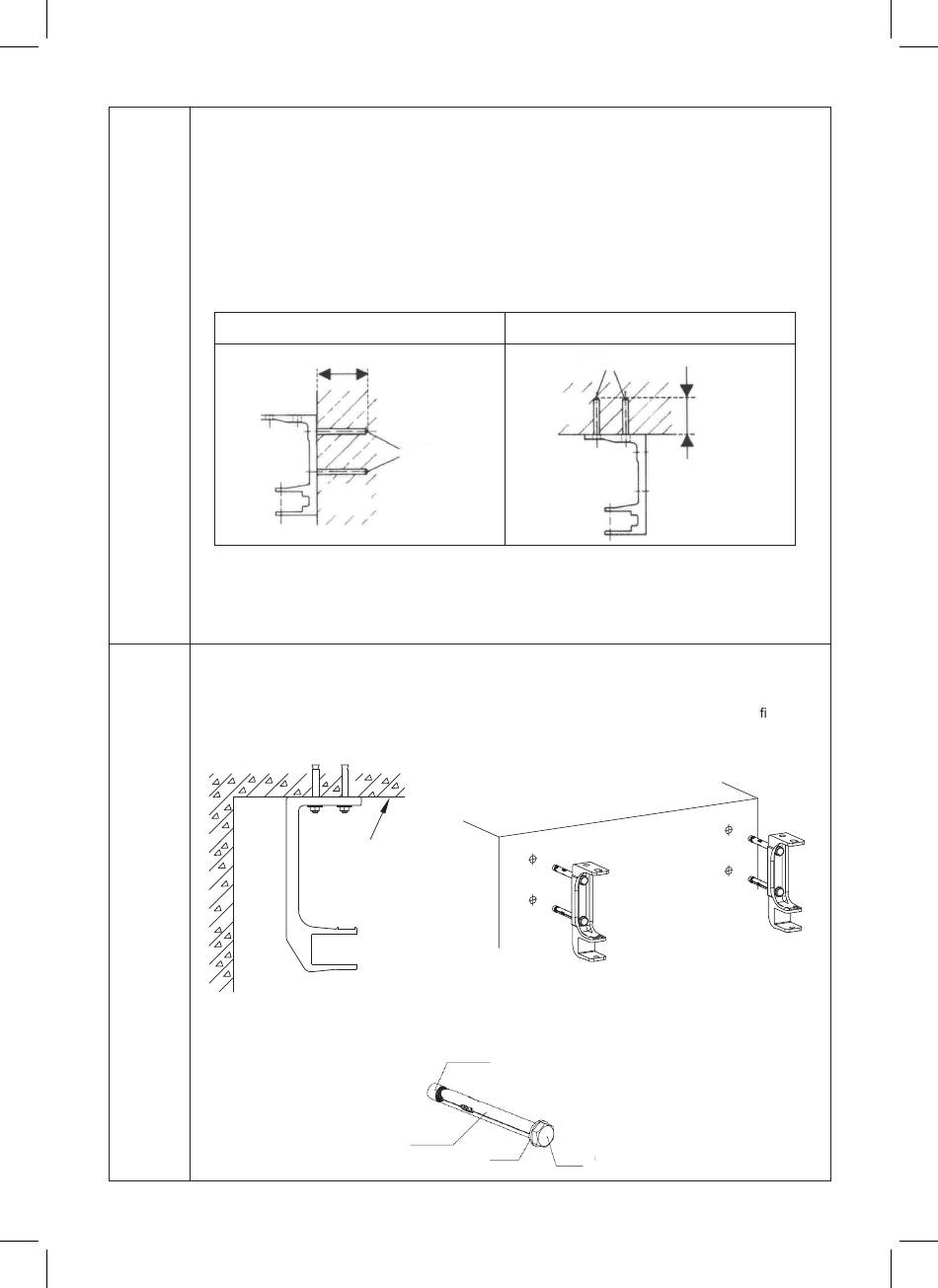

Schritt 2:
Bohrlöcher bestimmen
Wand-/Deckenhalterung von hinten auf die Markise schieben, dabei darauf achten, dass der
Abstand zum Schubträger max. 20 cm beträgt. Die so ermittelte Position der Halterungen
ausmessen und auf die Vorbohrschablone übertragen. Anschließend die Befestigungslöcher der
Halterungen anzeichnen und leicht anbohren. Danach die angebrachte Vorbohrschablone
wieder abnehmen. Bohren Sie die Löcher für die Halterungen entsprechend der Vorbohrungen.
Schritt 3:
Halterungen befestigen
Führen Sie die Verankerungen durch die Halterung und stecken Sie diesen dann in die
Bohrlöcher. Gehen Sie sicher, dass sich die Halterungen alle waagerecht zu einander be nden
bevor sie die Muttern anziehen.
(Anmerkung: Die Mutter und die Unterlegscheiben können sich beim Transport voneinander
lösen. In diesem Fall setzen Sie die Einzelteile der Verankerung, wie dargestellt, wieder
zusammen.)
7 4/12/2023 5:28 PM
Wandmontage
ca. 100 mm
Ø 12 mm
Beton
BN 25
Decke
Verankerung
Unterlegscheibe
Deckenmontage
Ø 12 mm
Beton
BN 25
Mutter
Bolzen
ca. 100 mm
6
