PEES COMPONENTS ADN600 Kurzanleitung Seite 2

Anschluss des Gerätes
Zum Anschluss des Gerätes ist eine 12polige Federklemmleiste vorgesehen sodass der Anschluss problemlos erfolgen kann. Die
Kabelquerschnitte müssen entsprechend der Zuleitungslänge ausgewählt werden; bei Entfernungen zwischen ADN600 und der Arbeits-
maschine von mehr als 10m sollte der Querschnitt 1mm² betragen. Die Querschnitte für die Verbindung zwischen Joystick und
Totmannschalter können mit 0.25mm² ausgeführt werden. Für die Zuleitung mit Joystick und Totmannschalter sollten Kabel mit
unterschiedlichem Querschnitt verwendet werden z.B. Lütze Siflex (c) Kombi (2x1.0 4x0.25) CE-1 Art.-Nr 116241. Natürlich müssen die

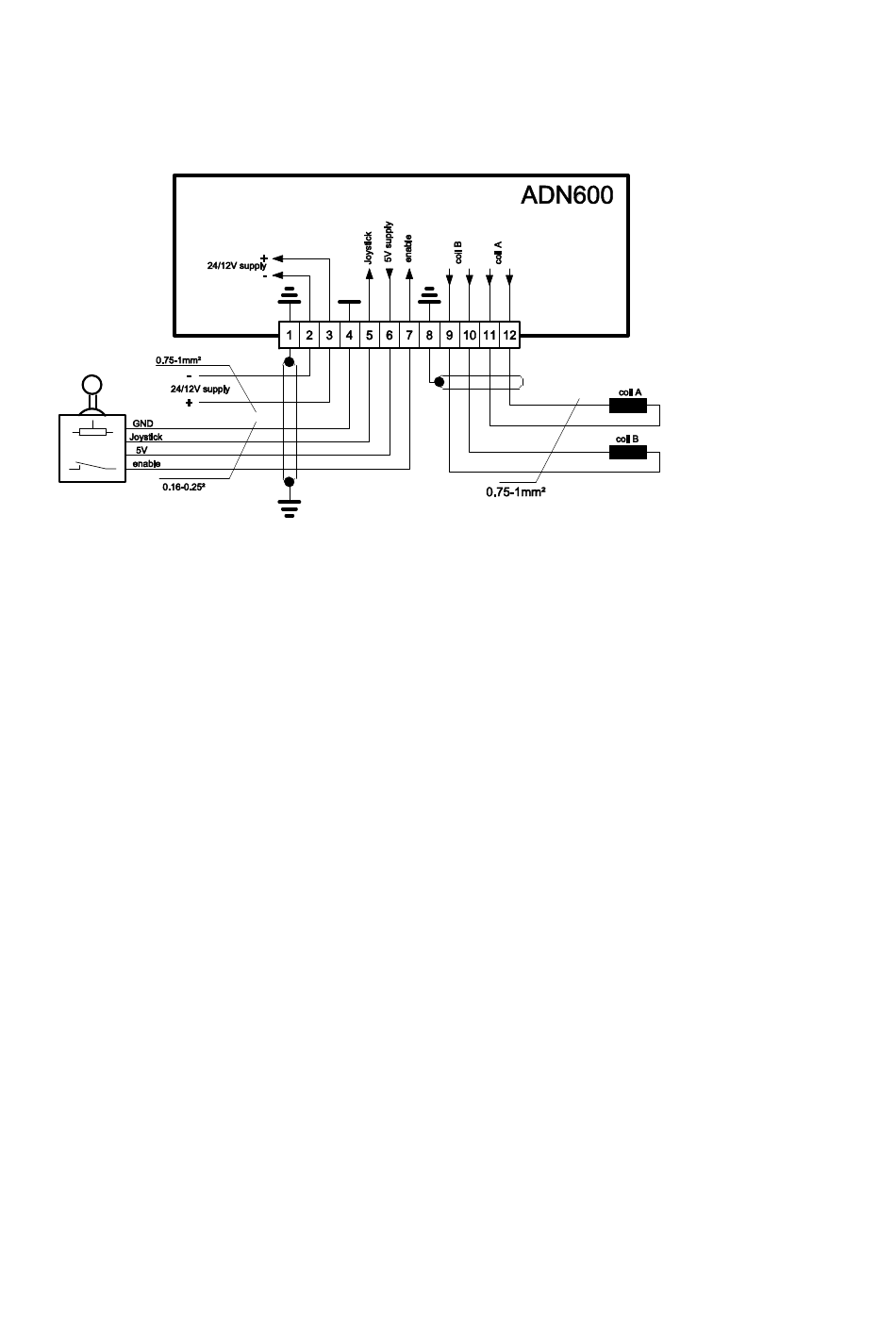

Kabel aus EMV Gründen mit einer Abschirmung versehen sein. Abb1 zeigt die Anschlussklemmleiste.
Abb.1
Einstellung der Betriebsparameter
Zur Eingabe der Betriebsparameter wurden im Gerät ein Wahlschalter, ein Potentiometer und ein Drucktaster mit einer
Bestätigungsanzeige vorgesehen. Die Eingabewerte sind wie folgt:
1. Nullpunkt eichen.
2. Imin(A)
3. Imin(B)
4. Imax(A)
5. Imax(B)
6. Rampe auf
7. Rampe ab
8. Ditherfrequenz
1. Nullpunkt eichen. Üblicherweise arbeiten Joysticks mit einer Ausgangsspannung von 0.5V ---(2.5V 0punkt)--- 4.5V.
Die Versorgungsspannung des Joysticks ist dabei 5V (wird an der Klemmleiste zur Verfügung gestellt). Die Mittenspannung von
2.5V sollte möglichst stabil 2.5V betragen, doch dieser Wert weicht in der Praxis oft vom Idealwert ab sodass eine einmalige
Eichung erfolgen sollte bei der der interne Rechner die wirkliche Nullspannung misst und entsprechend kompensiert.
2. I min für den A und den B Magneten einstellen.
Joysticks sind in der Regel mit einem sehr kleinen Potentiometer ausgestattet mit dem eine
Einstellung kleiner Aussteuerungswerte nur schwer zu realisieren ist. Aus diesem Grunde wurde die Einstellung von I min mit
. dem internen Potentiometer vorgesehen, da sich mit diesem Poti die I min Einstellung problemloser realisieren lässt. Der I min
ist Ventilabhängig und beträgt üblicherweise ca 20% von Imax. Die Einstellung erfolgt in der weise das getrennt nach Magnet A
und Magnet B mit dem Wahlschalter die Stufe 1 oder 2 angewählt wird und über das interne Potentiometer der Magnetstrom
erhöht wird bis der Antrieb sich langsam in Bewegung setzt. Der Dither ist zur besseren Bedienbarkeit bei dieser Einstellung
abgeschaltet. Nun wird der Taster ca 2 sec betätigt die grüne LED zeigt durch blinken an das sich der Wert im Speicher
befindet. Danach muss das interne Potentiometer wieder auf 0 gestellt werden.
3. Imax für den Magneten A und B einstellen.
Die Einstellung der maximalen Geschwindigkeit erfolgt ebenfalls ohne Dither über das interne Potentiometer. Sie wählen mit
Dem Wahlschalter den Magneten Position 3 oder 4 aus und stellen mit dem internen Potentiometer den gewünschten
Magnetstrom für den Magneten A und B ein. Natürlich können Sie diese Operation auch ohne den Strom zu messen über die
Maximalgeschwindigkeit der Arbeitsmaschine einstellen. Nach der Festlegung der Geschwindigkeit für den A und B Magneten
gewünschten Geschwindigkeit betätigen Sie den Taster und der gewünschte Wert ist gespeichert. Danach muss das interne
Potentiometer wieder auf 0 gestellt werden.
4. Rampe auf und ab
Die Einstellung der Rampen erfolgt mit dem internen Potentiometer. Die Rampenzeiten sind von 0.25---12sec einstellbar.
Die Speicherung der gewünschten Werte erfolgt ebenfalls über den Drucktaster.
5. Ditherfrequenz
Die Ditherfrequenz ist über das interne Potentiometer einstellbar. Die Frequenz ist von 50---150Hz veränderbar. Die
Speicherung der gewünschten Werte erfolgt wie bereits beschrieben. Danach muss das interne Potentiometer wieder auf 0
gestellt werden.
Änderungen vorbehalten
