PEES COMPONENTS ADN601 Kurzanleitung

Vorschau ausblenden
1
2
3
4
5

Inhaltsverzeichnis

ADN601 ist ein Ventilverstärker zur Ansteuerung von 2 Proportionalventilen vorzugsweise im Bereich von mobilen Arbeitsmaschinen.
Das Gerät ist betriebsfähig bei Versorgungsspannungen von11-28V DC, die Umschaltung von 24V Netzen auf 12V Betriebsspannung
erfolgt automatisch durch die geräteinterne Überwachung der Versorgungsspannung. Die Umschaltung erfolgt bei unterschreiten von 16V.

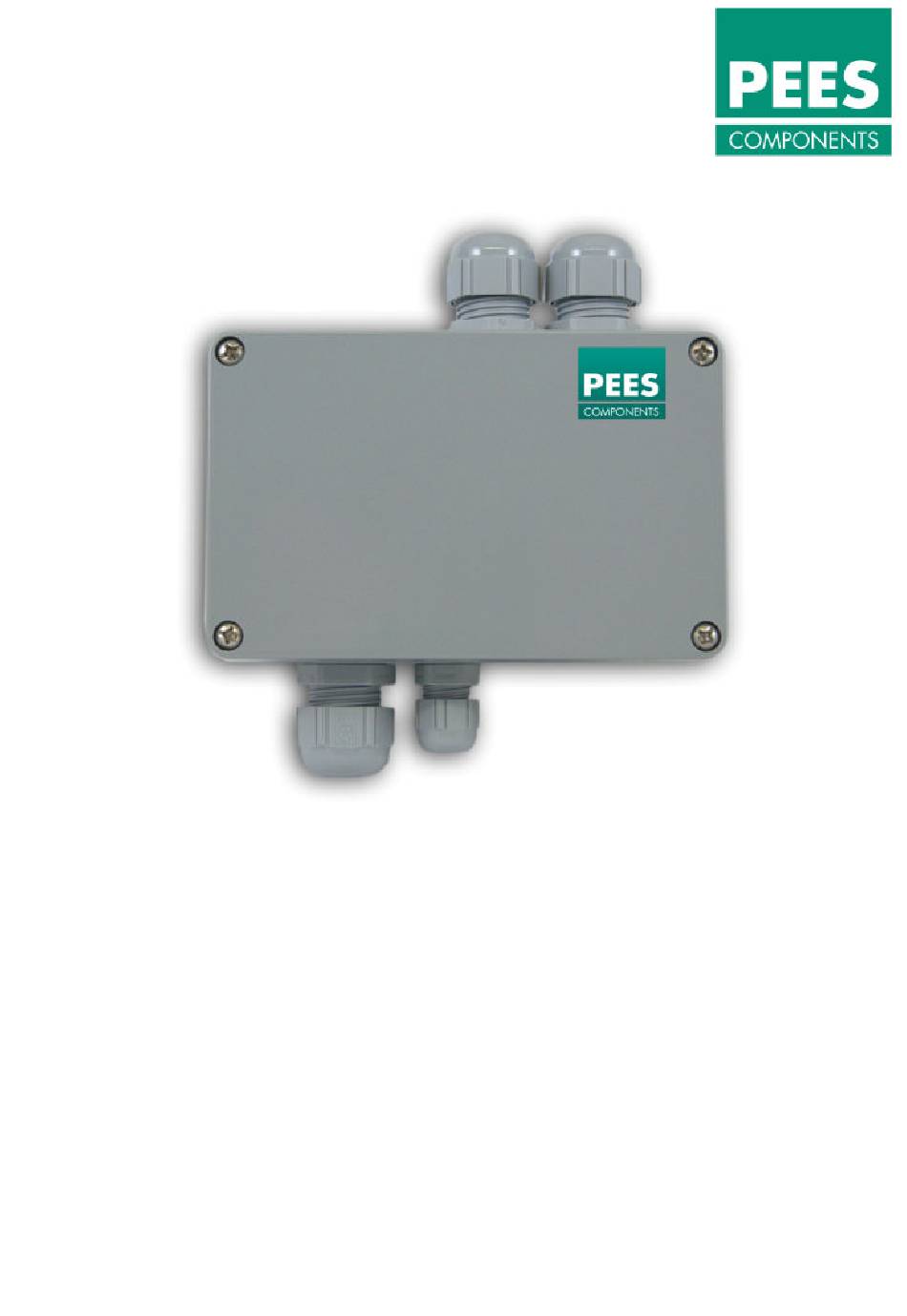

Üblicherweise ist das Gerät in einem Kunststoff oder Metallgehäuse untergebracht. Die Absicherung gegen Überstrom wird durch eine
eingebaute Multifuse - Sicherung (Kaltleiter) vorgenommen. Der Anschluss erfolgt über 2x 10polige Federklemmleisten wobei für die
Abschirmung der 2 Kabel je eine Erdungsklemme bereit steht. Die Aussteuerung des Ventils erfolgt vorzugsweise über einen Joystick,
wobei die Eingangsspannung 0.5V—2.5V—4.5V 2.5V(Nullpunkt) beträgt. Der Joystick wird überwacht, sodass bei Drahtbruch einer oder
aller Leitungen eine Abschaltung des Gerätes erfolgt. Die Parametereinstellung erfolgt über einen codierten Drehschalter in Verbindung
mit einem Taster und einem geräteinternen Potentiometer und einer Leuchtdiode (die Einstellung wird noch ausführlich beschrieben).
Für die Parametereinstellung ist die Eingabe folgender Daten vorgesehen.
1.
Joystick eichen.
2.
Imin A
mit internem Poti
3.
Imin B
mit internem Poti
4.
Imax A
mit internem Poti
5.
Imax B
mit internem Poti
6.
Rampe auf
mit internem Poti
7.
Rampe ab
mit internem Poti
8.
Ditherfrequenz mit internem Poti
Änderungen vorbehalten
Digitaler Ventilverstärker ADN601
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für PEES COMPONENTS ADN601

Inhaltszusammenfassung für PEES COMPONENTS ADN601

  • Seite 1 Digitaler Ventilverstärker ADN601 ADN601 ist ein Ventilverstärker zur Ansteuerung von 2 Proportionalventilen vorzugsweise im Bereich von mobilen Arbeitsmaschinen. Das Gerät ist betriebsfähig bei Versorgungsspannungen von11-28V DC, die Umschaltung von 24V Netzen auf 12V Betriebsspannung erfolgt automatisch durch die geräteinterne Überwachung der Versorgungsspannung. Die Umschaltung erfolgt bei unterschreiten von 16V.

  • Seite 2: Technische Daten

    Zum Anschluss des Gerätes sind 2x 10polige Federklemmleisten vorgesehen, sodass der Anschluss problemlos erfolgen kann. Die Kabelquerschnitte müssen entsprechend der Zuleitungslänge ausgewählt werden, bei Entfernungen zwischen ADN601 und der Arbeits- maschine von mehr als 10m sollte der Querschnitt 1mm² betragen. Die Querschnitte für die Verbindung zwischen Joystick und Totmannschalter können mit 0.25mm²...

  • Seite 3: Einstellbeispiel

    1. Nullpunkte eichen. Üblicherweise arbeiten Joysticks mit einer Ausgangsspannung von 0.5V ---(2.5V 0punkt)--- 4.5V. Die Versorgungsspannung des Joysticks ist dabei 5V (wird an der Klemmleiste zur Verfügung gestellt). Die Mittenspannung von 2.5V sollte möglichst stabil 2.5V betragen, doch dieser Wert weicht in der Praxis oft vom Idealwert ab, sodass eine einmalige Eichung erfolgen sollte bei der der interne Rechner die wirkliche Nullspannung misst und entsprechend kompensiert.
  • Seite 4 Nach jeder Parametereingabe muss das Einstellpotentiometer wieder auf 0 gestellt werden, da sonst die nächste Parametereingabe nicht möglich ist. Poti Rampe = 0.25 sec Poti Imin Poti 100% Rampe = 12 Poti 100% Imin = max. Poti 0 Dither = 50 Poti Imax = 0 Poti 100% Dither...

  • Seite 5: Änderungen Vorbehalten 09.11.2010

    Abb.4 Zeigt die Maße für die Befestigungsbohrungen. Änderungen Vorbehalten 09.11.2010...
