PEES COMPONENTS ADN600 Kurzanleitung
Digitaler Ventilverstärker ADN600
für automotive Antriebe
ADN600 ist ein Ventilverstärker zur Ansteuerung von Proportionalventilen vorzugsweise im Bereich von mobilen Arbeitsmaschinen.
Das Gerät ist betriebsfähig bei Versorgungsspannungen von11-28V dc, die Umschaltung von 24V-Netzen auf 12V Betriebsspannung
erfolgt automatisch durch die geräteinterne Überwachung der Versorgungsspannung. Die Umschaltung erfolgt bei unterschreiten von 16V.

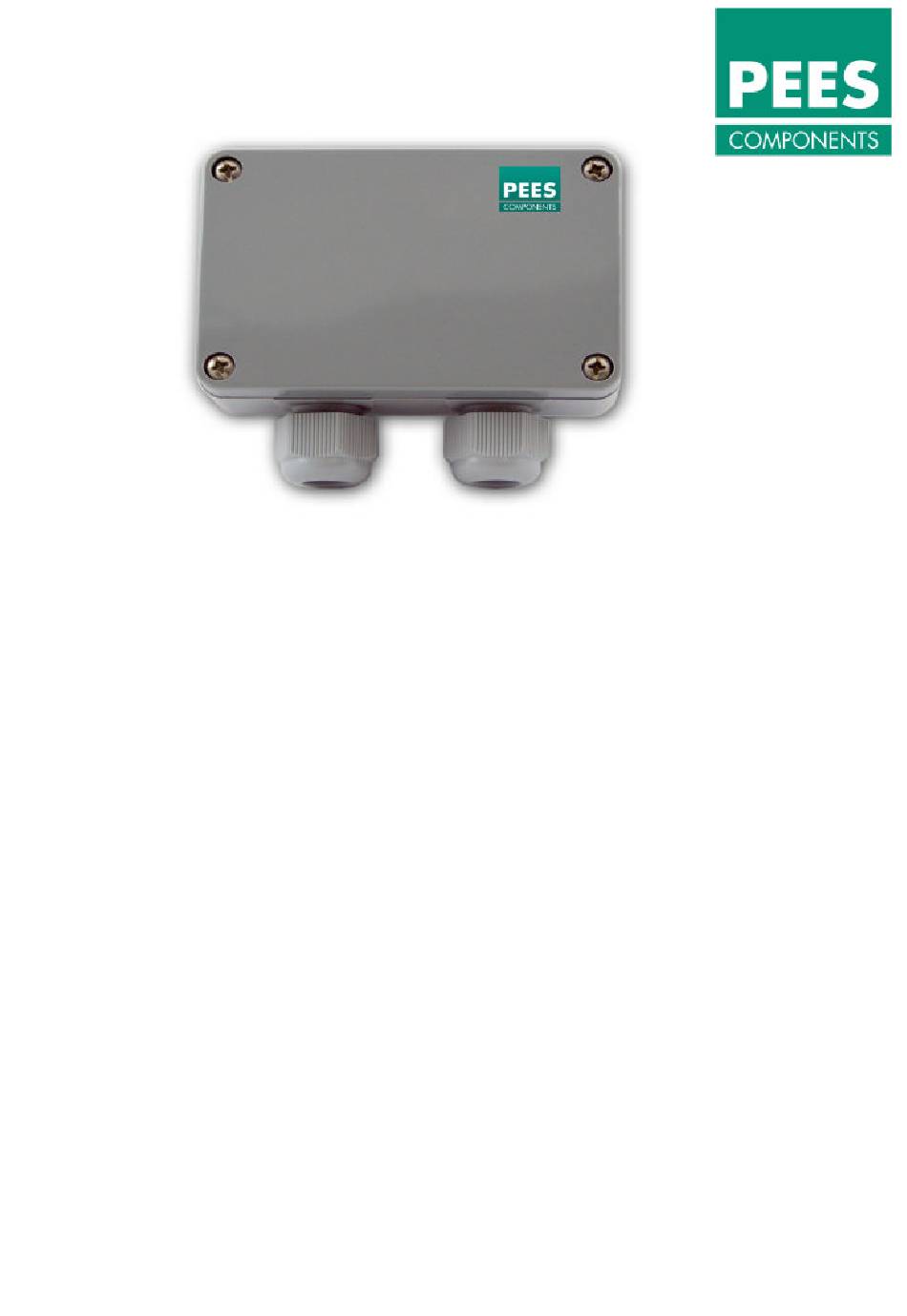

Üblicherweise ist das Gerät in einem Kunststoff oder Metallgehäuse untergebracht. Die Absicherung gegen Überstrom wird durch eine
eingebaute Multifusesicherung (Kaltleiter) vorgenommen. Der Anschluss erfolgt über eine 12polige Federklemmleiste wobei für die
Abschirmung der 2 Kabel je eine Erdungsklemme bereit steht. Die Aussteuerung des Ventils erfolgt vorzugsweise über einen Joystick
wobei die Eingansspannung 0.5V—2.5V—4.5V 2.5V(Nullpunkt) beträgt. Der Joystick wird überwacht sodass bei Drahtbruch einer oder
aller Leitungen eine Abschaltung des Gerätes erfolgt. Die Parametereinstellung erfolgt über einen codierten Drehschalter in Verbindung
mit einem Taster und einem geräteinternen Potentiometer und einer Leuchtdiode (die Einstellung wird noch ausführlich beschrieben). Das
Gerät ist mit einem Freigabeeingang (enable) ausgestattet.
Für die Parametereinstellung ist die Eingabe folgender Daten vorgesehen.
1.
Joystick eichen.
2.
Imin A
mit internem Poti
3.
Imin B
mit internem Poti
4.
Imax A
mit internem Poti
5.
Imax B
mit internem Poti
6.
Rampe auf
mit internem Poti
7.
Rampe ab
mit internem Poti
8.
Ditherfrequenz mit internem Poti
Technische Daten
Versorgungsspannung
Max Ventilaussteuerung
Referenzspannung zur Speisung des Joystick
Arbeitsbereich bzw 0 Punkt für die beiden Magnete
Rampeneinstellung getrennt für den (A) und (B) Magneten einstellbar
Dither Frequenz einstellbar
Enable (Totmannschalter)
Betriebstemperatur
Leistungsaufnahme
Sicherung
PWM Frequenz
Änderungen vorbehalten
12-28V
12V max. 2Amp
24V max. 1Amp
5V
0.5V—2.5V—4.5V
0.25 —12 s
50—150 Hz
Betrieb bei 4—24V
-40---85°c
ca 30 VA
Multifuse 2.5 Amp
4.8Khz der Dither wird aufmoduliert
1
