RESI-4AIOX-ETH
DE
RESI Informatik & Automation GmbH, Altenmarkt 29, A-8551 Wies, Austria, Tel: +43-316-262062-0, Email: help@RESI.cc www.RESI.cc
WICHTIG: Bevor Sie mit der Installation des Produkts beginnen, lesen Sie die beigefügten WICHTIGEN SICHERHEITSHINWEISE aufmerksam durch und befolge Sie diese Informationen sorgfältig!
Beschreibung:

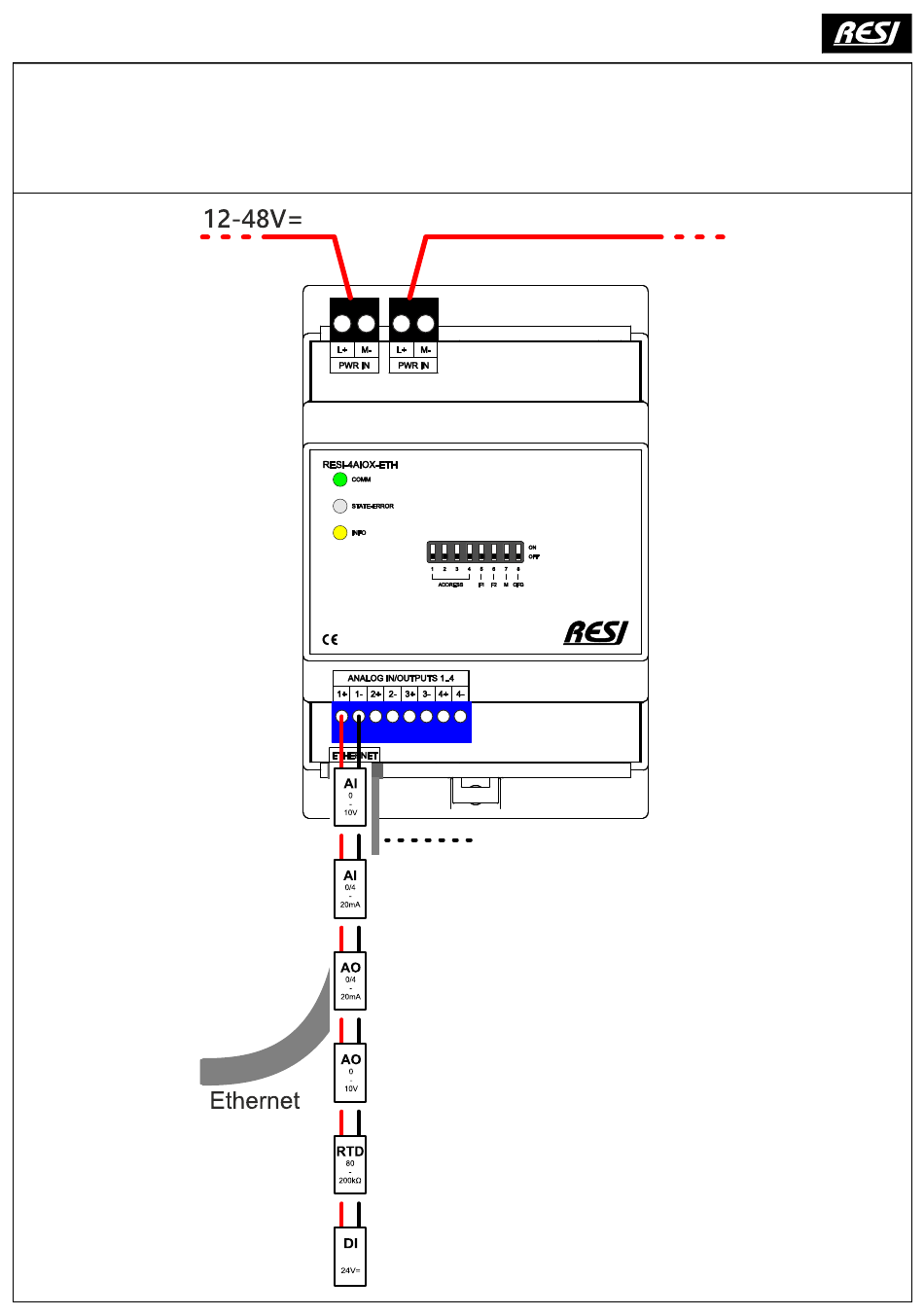

IO-Modul mit Ethernet und MODBUS/TCP-Server und ASCII-Textprotokoll, 4 Universelle Analoge Ein- oder Ausgänge, 0-10V, 0/4-20mA, RTD Sensoren 0-1MΩ, PT100, PT1000, NI1000, Logik Eingang: ≦40V,
≦1.8mA, pro Kanal individuell konfigurierbar, Größe (LxBxH):72x110x62mm, Gewicht:185g, Spannungsversorgung:12-48V=, Leistungsaufnahme:2.7W, Gehäuse:4TE, Montage:Schnappbar auf EN50022 DIN
Schiene oder Wandmontage, Klemmen:Klemmentyp RM5, Kabelquerschnitt: max. 2.5 mm², max. 14AWG, Schraube: M3, Anzugsmoment: max. 0.5Nm, max. 4.43 Lb-in, Klemmentyp RM3.5, Kabelquerschnitt:
max. 1.5 mm², max. 16AWG, Schraube: M2, Anzugsmoment: max. 0.2Nm, max. 1.77 Lb-in, Zertifizierung:CE, Schutzklasse:IP20, TARIC Nummer:8538 90 91
loading

Verwandte Anleitungen für Resi RESI-4AIOX-ETH

Inhaltszusammenfassung für Resi RESI-4AIOX-ETH

  • Seite 1 RESI-4AIOX-ETH RESI Informatik & Automation GmbH, Altenmarkt 29, A-8551 Wies, Austria, Tel: +43-316-262062-0, Email: help@RESI.cc www.RESI.cc WICHTIG: Bevor Sie mit der Installation des Produkts beginnen, lesen Sie die beigefügten WICHTIGEN SICHERHEITSHINWEISE aufmerksam durch und befolge Sie diese Informationen sorgfältig! Beschreibung: IO-Modul mit Ethernet und MODBUS/TCP-Server und ASCII-Textprotokoll, 4 Universelle Analoge Ein- oder Ausgänge, 0-10V, 0/4-20mA, RTD Sensoren 0-1MΩ, PT100, PT1000, NI1000, Logik Eingang: ≦40V,...
  • Seite 2 RESI-4AIOX-ETH RESI Informatik & Automation GmbH, Altenmarkt 29, A-8551 Wies, Austria, Tel: +43-316-262062-0, Email: help@RESI.cc www.RESI.cc WICHTIG: Bevor Sie mit der Installation des Produkts beginnen, lesen Sie die beigefügten WICHTIGEN SICHERHEITSHINWEISE aufmerksam durch und befolge Sie diese Informationen sorgfältig! KLEMMEN:...
  • Seite 3 RESI-4AIOX-ETH RESI Informatik & Automation GmbH, Altenmarkt 29, A-8551 Wies, Austria, Tel: +43-316-262062-0, Email: help@RESI.cc www.RESI.cc WICHTIG: Bevor Sie mit der Installation des Produkts beginnen, lesen Sie die beigefügten WICHTIGEN SICHERHEITSHINWEISE aufmerksam durch und befolge Sie diese Informationen sorgfältig! Beschreibung: Unsere universellen analogen Ein- und Ausgänge sind darauf ausgelegt, die Verwendung analoger E/As zu vereinfachen.
  • Seite 4 RESI-4AIOX-ETH RESI Informatik & Automation GmbH, Altenmarkt 29, A-8551 Wies, Austria, Tel: +43-316-262062-0, Email: help@RESI.cc www.RESI.cc WICHTIG: Bevor Sie mit der Installation des Produkts beginnen, lesen Sie die beigefügten WICHTIGEN SICHERHEITSHINWEISE aufmerksam durch und befolge Sie diese Informationen sorgfältig!

  • Seite 9: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE Konfigurationssoftware und Handbuch erhältlich unter www.resi.cc RESI Informatik & Automation GmbH, Altenmarkt 29, A-8551 Wies, Austria, Tel: +43-316-262062-0, Email: help@RESI.cc www.RESI.cc Wichtige Hinweise: • Vor der Installation und Inbetriebnahme ist dieser Sicherheitshinweis, die beigefügte Installationsanleitung und das dazugehörige Handbuch zu lesen und alle darin gemachten Hinweise sind zu beachten! Die Installation der Geräte darf nur durch Fachpersonal durchgeführt werden!
