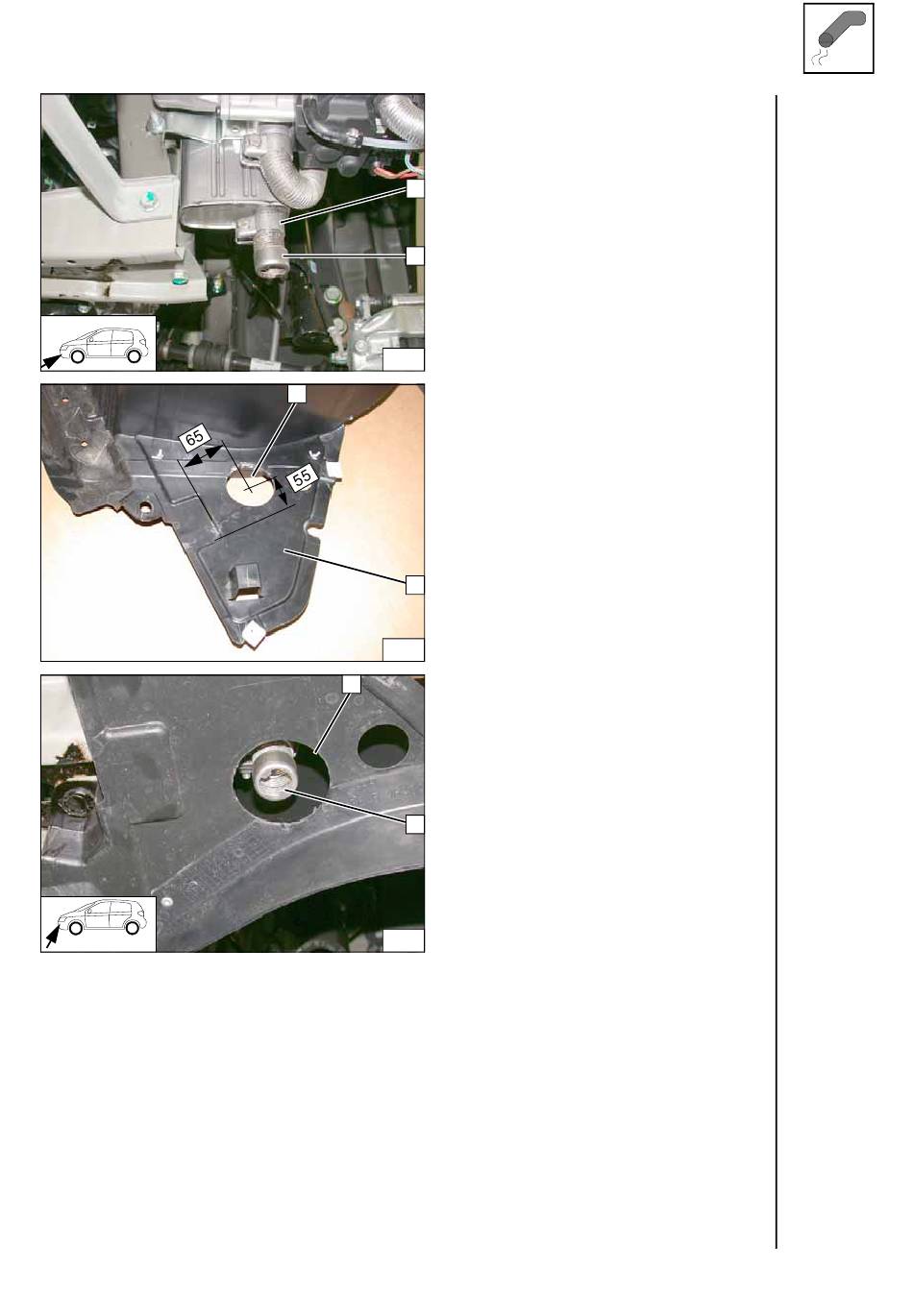

Webasto Thermo Top Evo Einbaudokumentation Seite 35

Nissan Micra
Ident.-Nr.: 1317912D
1 Schlauchklemme
2 Abgasendstück
1
2
94
1 Bohrung Ø 60
1
2 Radhausschale
2
95
Stossfänger und Radhausschale montieren!
1
Abgasendstück 2 mittig in Bohrung und
bündig zur Radhausschale 1 ausrichten!
Auf ausreichenden Abstand zu benachbarten
Bauteilen achten, ggfs. korrigieren
2
96
Stand: 16.03.2015
Abgasend-
stück mon-
tieren
Radhaus-
schale
links aus-
schneiden
Abgasend-
stück aus-
richten
© Webasto Thermo & Comfort SE 35
