Inhaltszusammenfassung für EuroLite LED PC CONTROL ARTNET/DMX

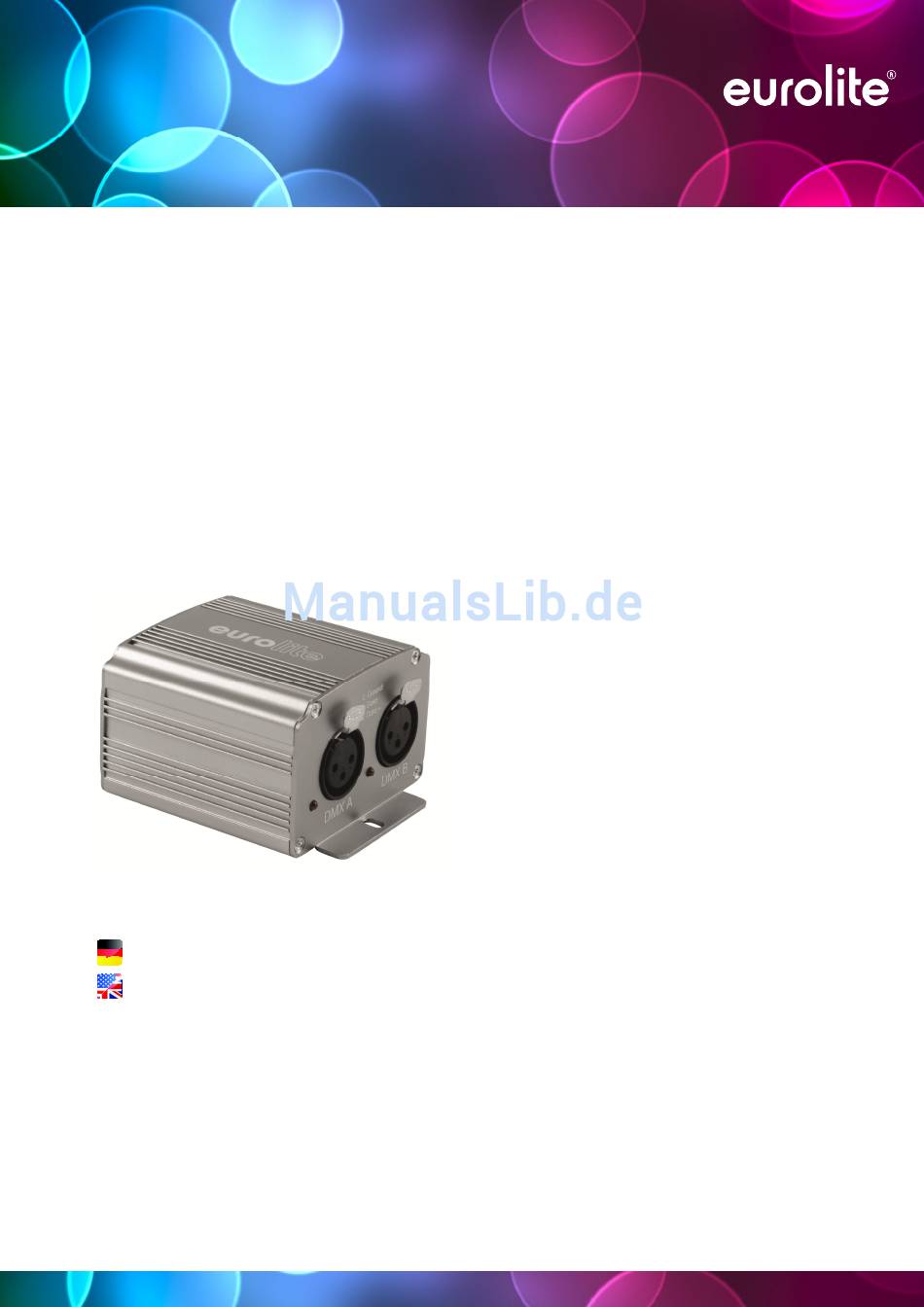

- Seite 1 PC CONTROL ARTNET/DMX USB INTERFACE BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG BEDIENUNGSANLEITUNG USER MANUAL USER MANUAL USER MANUAL USER MANUAL www.eurolite.de www.eurolite.de www.eurolite.de www.eurolite.de...
-
Seite 2: Dmx-Steuersoftware
• Full RGB (W/A) color and dimmer management and rendering • Up to 5120 channels with several interfaces connected • Colors, dimmer, speed, black out and pause can be managed in live mode • USB 2.0 port,2 XLR connectors and terminal block www.eurolite.de... -
Seite 3: Inhaltsverzeichnis
DMX OUTPUT VIA ART-NET ......................... 25 Network Settings ............................25 Activating Devices ............................25 SOFTWARE AND FIRMWARE UPDATES ....................26 TECHNICAL SPECIFICATIONS ........................27 Accessory ..............................27 Diese Bedienungsanleitung gilt für die Artikelnummern: >> This user manual is valid for the article numbers: 51860170 www.eurolite.de... -
Seite 4: Einführung
EINFÜHRUNG Wir freuen uns, dass Sie sich für ein Produkt von EUROLITE entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. Bitte bewahren Sie diese Bedienungsanleitung für weiteren Gebrauch auf. -
Seite 5: Bestimmungsgemässe Verwendung
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung. www.eurolite.de... -
Seite 6: Bedienelemente Und Anschlüsse
BEDIENELEMENTE UND ANSCHLÜSSE ....................................www.eurolite.de... -
Seite 7: Anschlussmöglichkeiten
ANSCHLUSSMÖGLICHKEITEN www.eurolite.de... -
Seite 8: Software Und Treiber Installieren
Unter Mac und Linux ist der Installationsvorgang damit abgeschlossen und der Rest dieses Kapitels kann übersprungen werden. Bei Windows-Betriebssystemen muss für die korrekte Funktion des Geräts der passende Treiber manuell installiert werden. Windows informiert Sie mit einem Dialog über diesen Zustand. www.eurolite.de... -
Seite 9: Gerätetreiber Unter Windows Installieren
Gerätetreiber unter Windows installieren Öffnen Sie den Geräte-Manager. Das Interface wird unter USB-Controller angezeigt als CQ DMX512 Stand Alone Device. Führen Sie einen Rechtsklick auf CQ DMX512 Device aus. Wählen Sie Treiber aktualisieren....................................Wählen Sie Auf dem Computer nach Treibersoftware suchen. www.eurolite.de... - Seite 10 Klicken Sie auf DurchsuchenI und wählen Sie das CD-Laufwerk an. Klicken Sie anschließend auf OK und Weiter....................................Wählen Sie im nächsten Dialogfester Diese Treibersoftware trotzdem installieren. www.eurolite.de...
- Seite 11 Der Treiber ist nun installiert....................................Die Änderungen erfordern einen Neustart des Computers. Danach ist die Installation abgeschlossen und das Interface ist betriebsbereit. www.eurolite.de...
-
Seite 12: Standalone-Modus Und Datenübertragung
Balken auf der rechten Programmseite angezeigt. Schließen Sie das Interface dann über ein 5-V-Netzteil (Zubehör) an eine Steckdose an, um es mit Strom zu versorgen. Sobald das Interface mit Spannung versorgt wird, startet es automatisch die im internen Speicher abgelegten Programme. www.eurolite.de... -
Seite 13: Dmx-Ausgabe Per Art-Net
Geräts muss sich unterscheiden. Abb. Beispiel unter Windows 7 ....................................Geräte aktivieren Rufen Sie in der Software den Menüpunkt Tools Optionen Art-Net auf und starten Sie die Suche nach Art-Net-Geräten mit Refresh Art-Net Nodes. Die gefundenen Geräte werden aufgelistet. www.eurolite.de... -
Seite 14: Software Und Firmware Aktualisieren
SOFTWARE UND FIRMWARE AKTUALISIEREN Da die Software konstant weiterentwickelt wird, werden auch nach dem Kauf immer wieder neue Funktionen hinzugefügt. Prüfen Sie von Zeit zu Zeit www.eurolite.de, um weitere Informationen hierüber zu erhalten. Zur Aktualisierung der Software rufen Sie den Menüpunkt Datei Update Software auf. -
Seite 15: Technische Daten
TECHNISCHE DATEN LED PC Control ARTNET/DMX Spannungsversorgung: 5 V DC, 150-900 mA über USB Eingang: USB 2.0, Typ Mini Grüne Statusanzeige Ausgang: 2 x DMX 512, 3-pol. XLR Klemmleiste Rote Statusanzeige DMX-Kanäle: 1024 Art-Net-Universen: Geschwindigkeit: 1-45 Hz, MaB, Bk CPU:... -
Seite 16: Introduction
INTRODUCTION Thank you for having chosen a EUROLITE product. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. Please keep this manual for future needs. -
Seite 17: Operating Determinations
We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use alcohol or solvents! Should you need any spare parts, please use genuine parts. Should you have further questions, please contact your dealer. www.eurolite.de... -
Seite 18: Operating Elements & Connections
OPERATING ELEMENTS & CONNECTIONS ....................................www.eurolite.de... -
Seite 19: Connection Example
CONNECTION EXAMPLE www.eurolite.de... -
Seite 20: Software And Driver Installation
Mac and Linux users can skip the remainder of this chapter as the installation procedure is completed with the connection of the interface. For proper operation under Windows operating systems, you need to install the matching driver from the CD manually. Windows will display a notification about this fact. www.eurolite.de... -
Seite 21: Driver Installation Under Windows
Driver Installation under Windows Open the device manager. The interface is listed under USB controllers as CQ DMX512 Device. Right-click CQ DMX512 Device. Select Update driver software....................................Click Enabling search on the computer for driver software. www.eurolite.de... - Seite 22 Click BrowseI and select the CD drive. Then click OK and Next....................................In the next dialog window, select Install this driver anyway. www.eurolite.de...
- Seite 23 The driver has been installed....................................The adjustments require a restart of the computer. Afterwards, the installation has been completed and the interface is ready for operation. www.eurolite.de...
-
Seite 24: Stand-Alone Mode And Data Transfer
The available memory is shown by the bar next to the button. Then, connect the interface to a power outlet using the optional 5 V power unit. As soon as the interface receives power, it will automatically trigger the programs stored in the internal memory. www.eurolite.de... -
Seite 25: Dmx Output Via Art-Net
Fig. Example under Windows 7 ....................................Activating Devices Select Options in the Tools menu and go to Art-Net. Click Refresh Art-Net Nodes to search for Art-Net devices. The devices found will be listed below. www.eurolite.de... -
Seite 26: Software And Firmware Updates
SOFTWARE AND FIRMWARE UPDATES As the software is constantly being developed, new features will be added even after your purchase. Check www.eurolite.de from time to time for further information. To update the software select menu item File Update Software. The update requires an internet connection. -
Seite 27: Technical Specifications
TECHNICAL SPECIFICATIONS LED PC Control ARTNET/DMX Power supply: 5 V DC, 150-900 mA via USB Input: USB 2.0, type mini green status indicator Output: 2 x DMX512, 3-pin XLR terminal block red status indicator DMX channels: 1024 Art-Net universes: Speed:... - Seite 28 © © © © EUROLITE EUROLITE EUROLITE EUROLITE 201 2014 4 4 4 Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. Every information is subject to change without prior notice. Art-Net™ is a trademark by and Copyright Artistic Licence Holdings Ltd.
